[DIY] Buffalo 無線網路基地台改裝外接天線接頭

*聲明: 任何的改裝都會破壞原廠的保固*

長久以來覺得家裡的 Buffalo 無線分享器穿透力不太夠, 一直有想裝個外接增益天線的念頭
然而他們家的AP後面的外接增益天線接頭卻是採用不常見的 MC-Card 接頭
不是常見的 PR-SMA, 所以在更換外接天線的選擇上, 除了購買原廠昂貴的外接天線外
只能在拍賣網站上找轉接線或是做好的副廠天線, 但是跟純買SMA天線比起來, 還是有段價差
而且我不喜歡外面拖條轉接線到外接天線上, 還是比較中意那種天線直接裝在機身上的
由於這台無線分享器過保固已久, 於是就動起自己DIY改裝外接天線接頭的念頭
反正....死馬當活馬醫....萬一還是醫不活....大不了就給01勸敗買台新的無線分享器就好啦

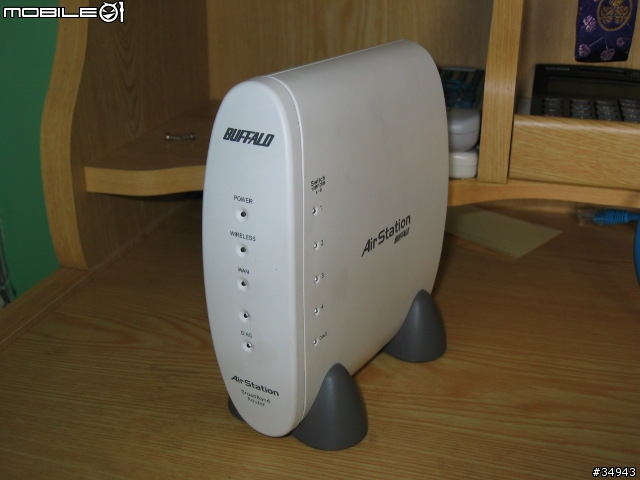

這是今天要被開腸破肚的對象, Buffalo 的 WBR-B11, 蛋型的外觀還得過設計方面的獎項

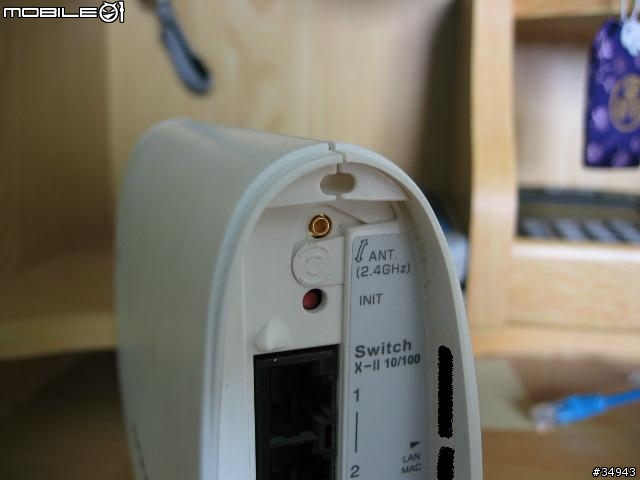

這就是原廠外接增益天線用的 MC-Card 接頭, 一般市面上不多見

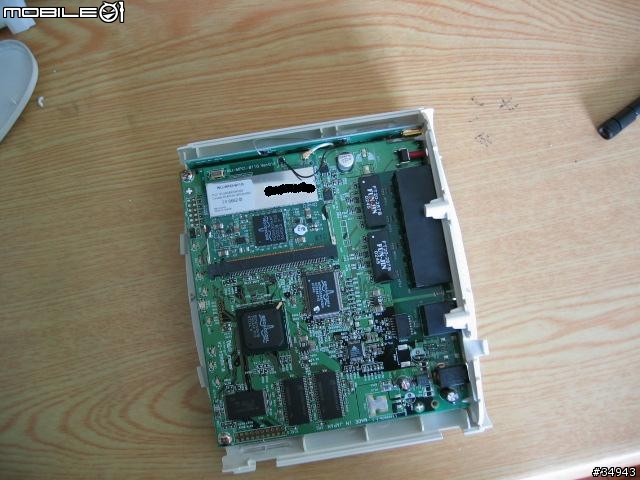

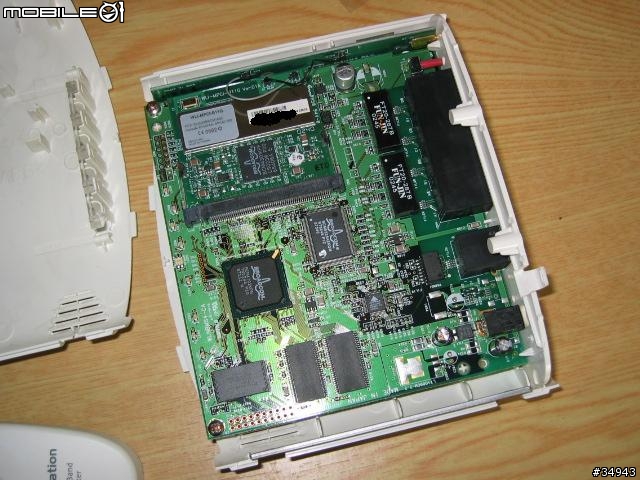

開腸破肚後, 可以看見裡面整個機板的原貌, 一大堆網路晶片大廠 Boradcom 的晶片

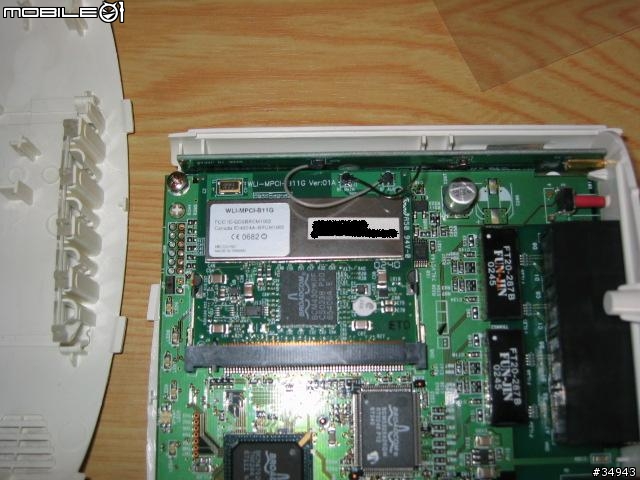

再仔細一瞧, 它採用的是內置 Mini-PCI 無線網卡的設計, 這張卡不對外發售
型號是 WLI-MPCI-B11G, 也是 Boradcom 的晶片

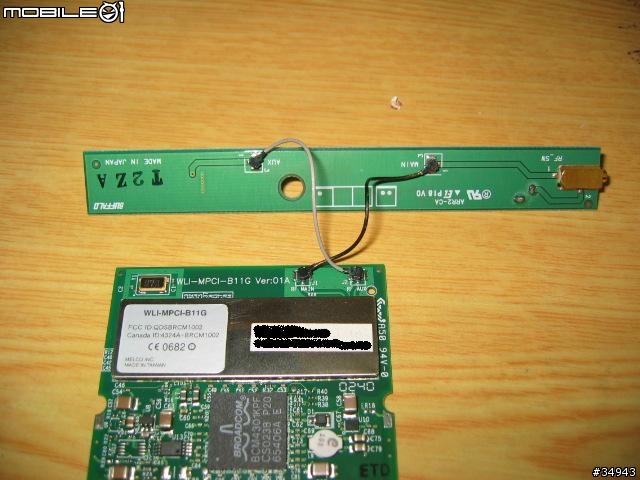

把 Mini-PCI 無線網路卡跟內建天線拆下來, 這樣看得清楚些
卡上用的接頭是叫 I-PAX 接頭, 可以看到有分 Main 跟 AUX 兩條線

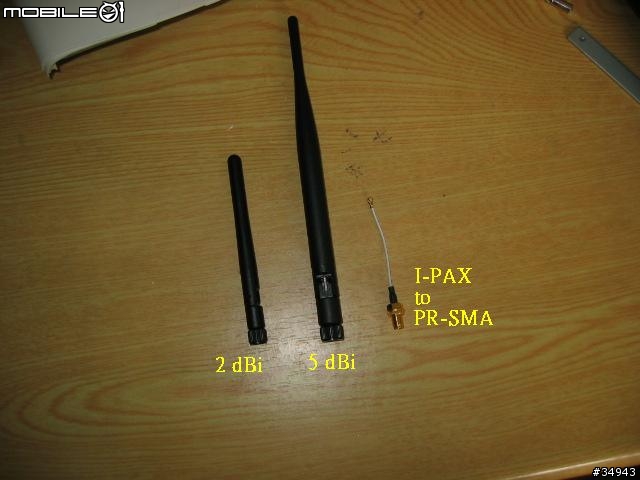

這是在y拍上買回來的 I-PAX 轉 PR-SMA 線材跟 5dBi SMA 天線
那個 2dBi 是一般 pci無線網路卡跟無線分享器送附的SMA天線, 放在這邊當對照用

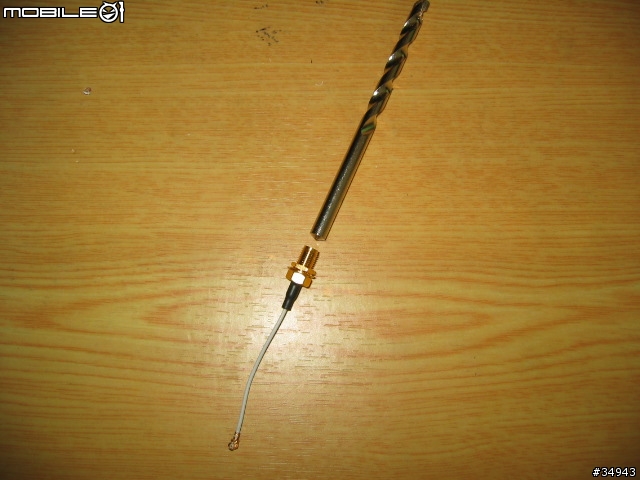

接下來要開始改裝了; 首先, 先找出跟天線接頭口徑差不多的鑽頭

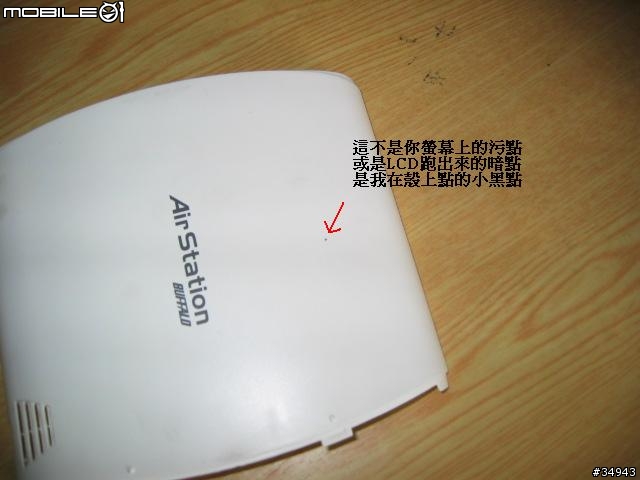

在外殼上標個小黑點記號, 等等好方便下鑽

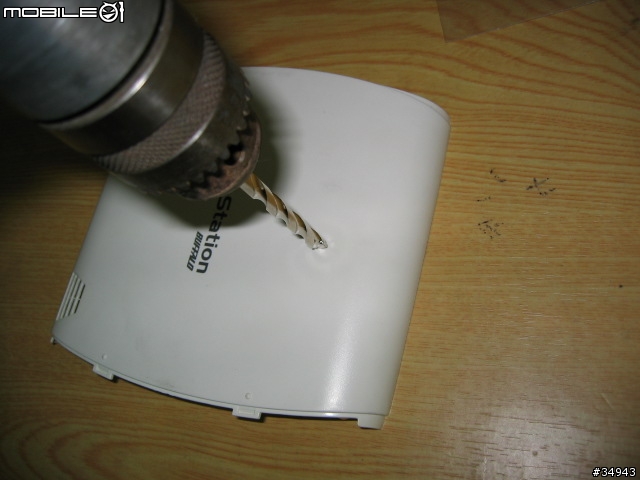

把鑽頭對準好剛點好的下鑽點, 準備好開始下鑽

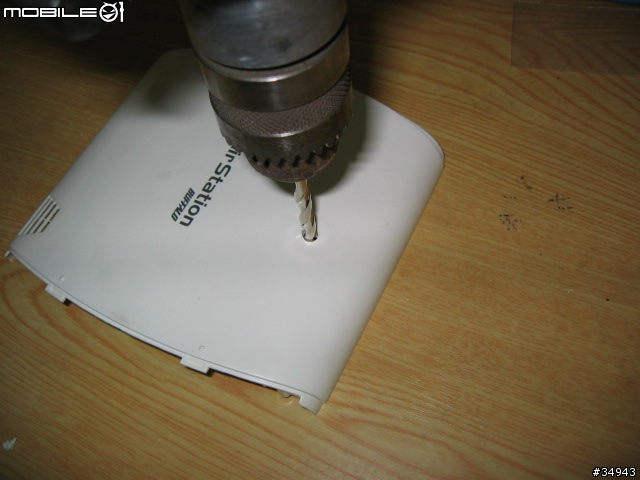

嘎~~吱~~ 在牧田牌電鑽的威力下, 不到二秒就鑽通了
什麼? 有需要用到那麼大支的電鑽麼!? 開玩笑, 卡大支卡有力好不好~
(其實....是我沒有手鑽或手持式小電鑽....)

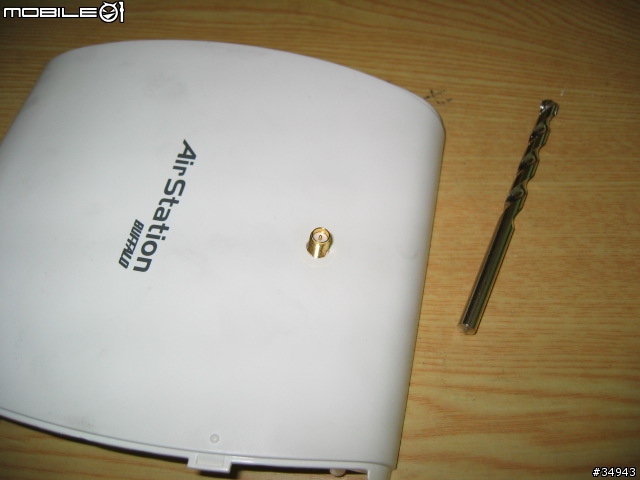

鑽好後, 把天線接頭裝上去看看.... Top-notch!! 口徑大小完全吻合

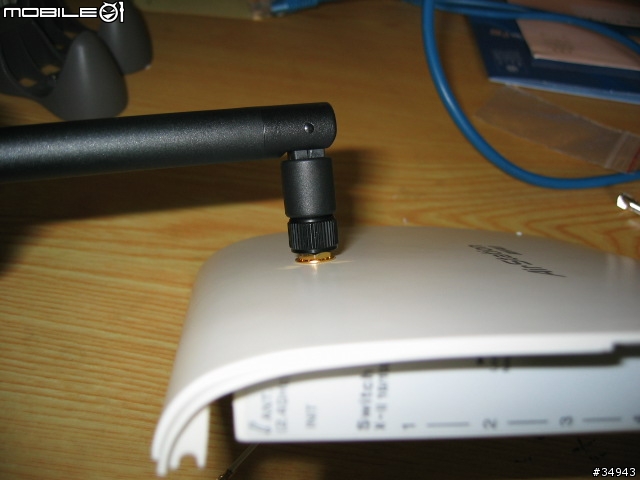

固定好天線接頭後, 把 5dBi 天線先裝上去看看, 嗯, 蠻吻合蠻牢固的

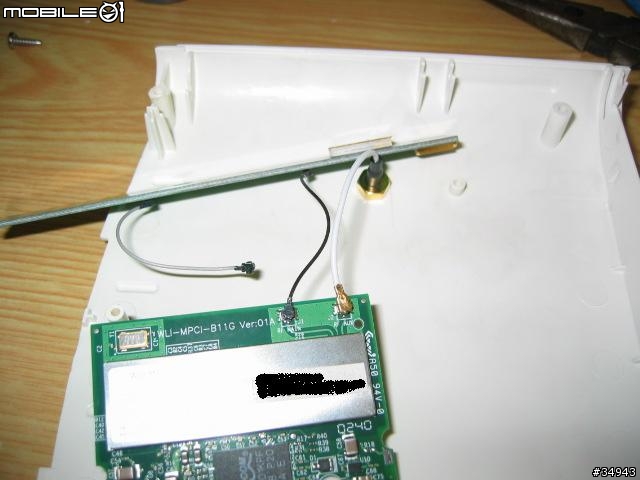

把卡上原來接AUX的那條線拔掉, 把新的外接接頭的線給裝上去


再把所有的東西給塞回去, 確認一切接點跟線路都無誤後, 把外蓋給裝回去
下次可以去光華買些迷你散熱片, 貼在那些 IC chip 上....

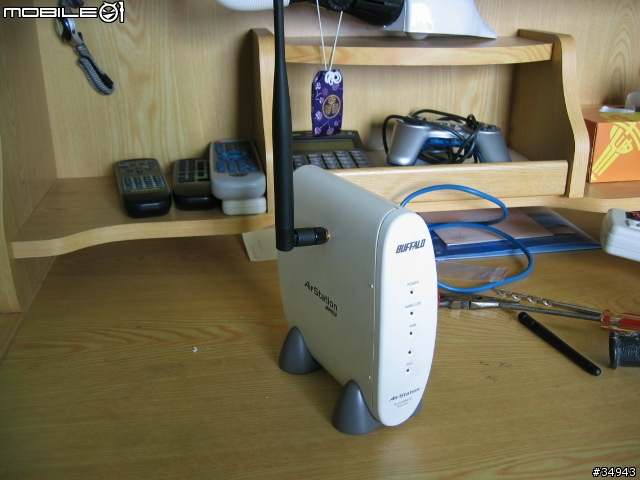

噹噹~ 把天線裝上去後, 雄糾糾氣昂昂的 "WBR-B11改" 完成~
不過, 傢私光是加長加大加粗也沒用, 也要看看有沒有"擋頭"才行

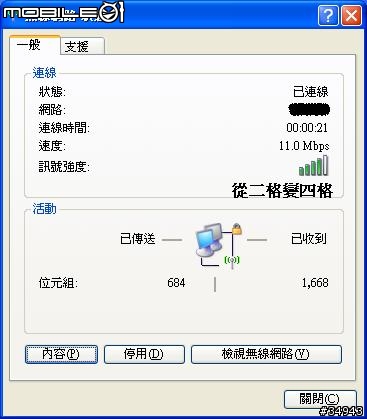

訊號品質的確有提昇, 從原來二格跑到現在的四格, 改裝成功~

總計: I-PAX to PR-SMA 轉接線..90元, 5dBi SMA天線..95元, 所花的時間..10來分
改裝的所獲得的樂趣....無價

不過我有一個問題, 拜了大神還是找不太到答案, 那就是天線接在 Main 或 AUX 接頭上
對天線本身的訊號品質而言, 有什麼影響麼..??
