Vigor 2920 VPN介紹 & 心得

接續前面Vigor 2920開箱以及Vigor 2920 開箱 (功能介紹Part 1)以及Vigor 2920 開箱 (功能介紹Part 2)

PS:如果覺得圖太小,可以到在下的Blog看文 圖片均是原始大小 可以縮放^^

文章連結:http://wp.littlecho.tw/vigor-2920-vpn%E4%BB%8B%E7%B4%B9-%E5%BF%83%E5%BE%97.html


在下最後來簡易介紹一下VPN 應用


首先到VPN and Remote Access選單下的Remote Access Control 確認已經勾選了允許連線進入



確認已經勾選後 首先先來介紹L2TP with IPSec 的vpn 連線設定

首先看到IPSec General Setup這選單 這裡可以設置域設共用金鑰與加密法

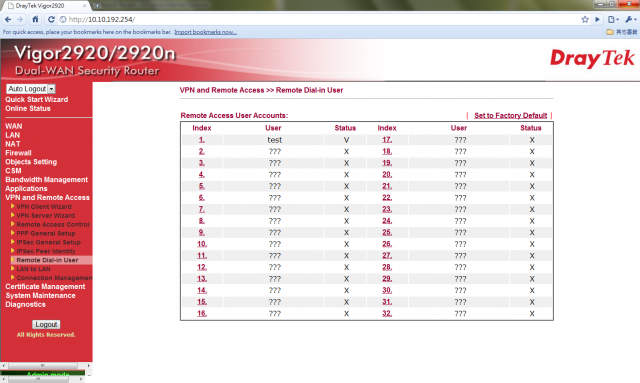

接著到Remote Dial-in User選單 我們來新增一個測試用的用戶




允許的連入Type 我們勾選IPSec tunnel以及L2TP with IPSec policy 並且勾選Nice to have (資料加密)

在下面Specify Remote Node這裡我們可以設定允許的連入的IP, 右邊上方則是設置用戶帳號以及密碼 右邊中間可以個別設定Pre-Shared key



這裡要提醒一下 要把剛剛填入的Key記錄下來唷^^ 待會設定連線會用到

最後按下ok確定新增用戶



接下來就是client端的設定了 , 我個人向來都是採用Windows內建的功能:P

這邊以Window7 來做介紹

首先開啟網路和共用中心 接著點選設定新的連線或網路

選擇連線到工作地點




選擇使用我的網際網路連線VPN


接著輸入連線位置跟名稱 並且勾選不要立即連線 先設定好

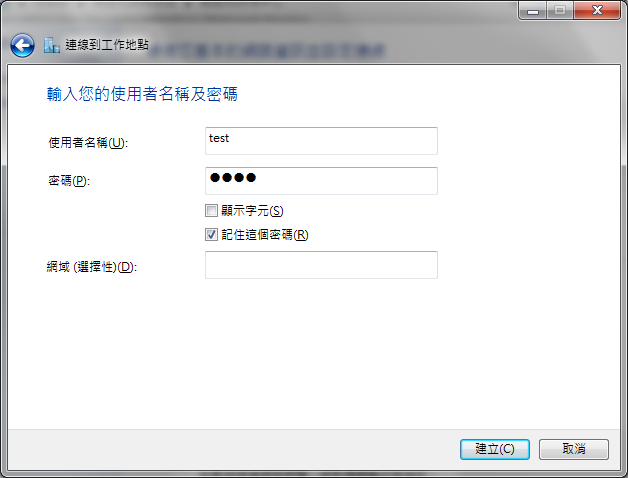

接著輸入剛剛我們新增的使用者帳戶跟密碼




設定好以後 先按關閉 我們要做一些小設定





接著回到網路和共用中心 點選變更介面卡設定 (Vista用戶是管理網路連線的樣子 )

對著剛剛新增好的vpn 連線 (長得很像區域網路那種圖案 指是名稱是vpn)

對著他按右鍵 然後點選內容 (操作方法就類似我們在設定區域網路的ip或者其餘設定那樣)

切換到安全性標籤,VPN類型 我們直接選擇L2TP 資料加密選擇需要加密 下面允許的通訊協定 我偷懶就全勾選了

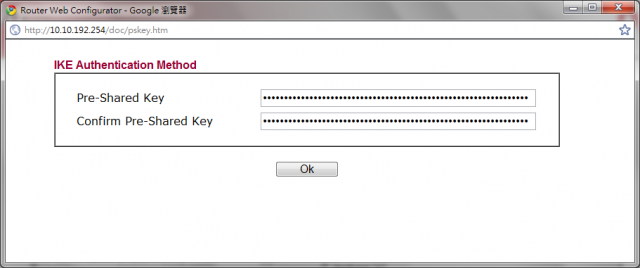

最重要的一步是 點vpn類型那裏的進階設定 我們要填入預先共用金鑰 (Pre-shared Key)

照下圖填入位置後 按確定 即可




接著切換到網路功能那標籤 , 點選TCP/IPv4 我們要設定一個小東西
(勾選停用遠端網路的預設閘道)



最後設定好以後 就按確定確定把設定存好 回到檢視所有連線的那畫面~~

最重要的事情就是點兩下剛剛設定好的vpn連線 按連線啊 (就跟ADSL PPPoe的操作方式一樣 打開以後連線給他大力按下去就是了

不過別忘記輸入密碼:P

最後等待一下下 等Windows顯示已經在網路上登錄我們電腦後

就連線上去啦 哈哈 (有一種撥接魂的感覺)

最後可以在機器的管理頁面上看到有連線進來



就大功告成囉

至於另外一種連線PPTP 的連線設定更簡單 我們先來到PPP General Setup 把Dial-In PPP Encryption(MPPE) 設成最大

然後Mutual Authentication (PAP) 勾選yes



接著一樣到Remote Dial-in User這邊新增用戶 不過這次勾選跟填入的東西不一樣囉

Dail-in Type我們勾選PPTP就好 (記得要勾Eanble this account)

接著Specify Remote Node 我們一樣填入要限制可以連入的ip (這邊如果不填入就代表任何IP都可以嘗試連線)



最後來設定剛剛有提到的VPN連線內容 只要做一點小修改而已

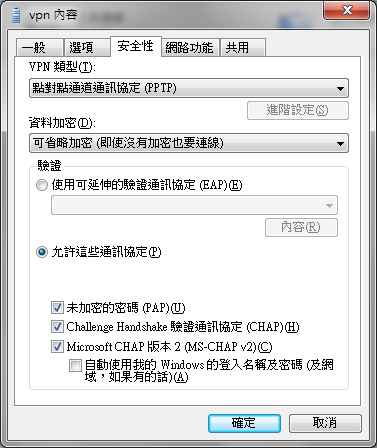

資料加密勾選可以省略加密 並且將vpn類型選擇PPTP 點對點通道通訊協定

下面允許這些通訊協定 一樣偷懶全勾 :p

最後一樣把設定存好以後 點兩下輸入帳號密碼就可以連線了

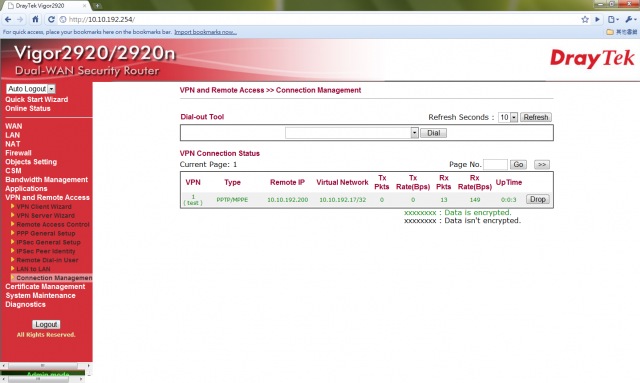

一樣可以在機器管理頁面上看到有連入的連線




大功告成 ^^

最後補上幾張在下的測試圖

下面這張是我拿我家那台老舊的Server 用GBE 網卡插上Lan port當我們的測試主機
接著用在下的電腦當client端 用iperf這程式來測試LAN 對LAN的傳輸效率



因為Server 很老了 哈哈 基本上還可以測出600多MBits /sec 算是他的極限(測試電腦的網卡效能也會影響到結果)

基本上這台機器可以衝到700多 800 Mbits/Sec 是絕對沒問題的^^

補上一張用我的Linux Server 去wget 我電腦用HFS 分享的一個測試檔案



抓起來其實超快的 這種速度小弟已經很滿足了 平均每秒都有34MB的傳輸速度 (比起100 M的LAN 真的爽度大增)

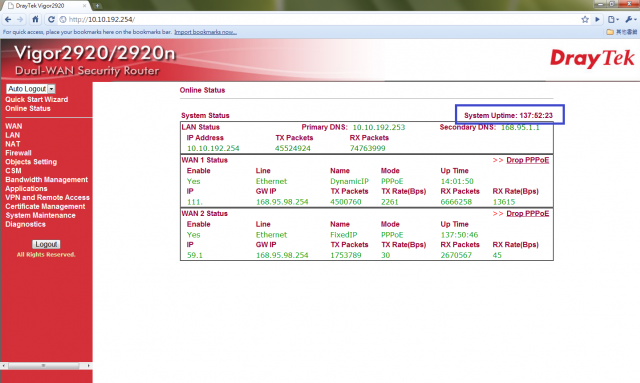

最後補上一張UPtime 圖 因為上周其實還在對家裡的網路環境做一些設定 因此機器常常再重開 後來設定好一直放到今天

也大概五天多沒關機或者重開了 機器實在是太穩了!!!!




尤其是Qos的效能 跟處理連線的效能真的很棒 家裡區網上一台電腦瘋狂開BT測試抓檔 另一邊在上PTT 完全不會Lag

頻寬的調節跟QoS 引擎真的讓人很滿意

恩在下也不多說了 想玩嗎 趕快去敗一台!!!


本篇文同步發布於在下的Blog:http://wp.littlecho.tw/vigor-2920-vpn%E4%BB%8B%E7%B4%B9-%E5%BF%83%E5%BE%97.html
