【深入評測】超世代極速玩家機 D-Link DIR-655

當楓葉逐漸轉紅，微風開始略帶寒意，秋天將屆尾聲，這幾天外頭萬聖節氣氛濃厚，社區裡一群小鬼沿街敲門按鈴："不給糖就搗蛋!"。此刻家裡門鈴也突然響起，隨手拿起客廳零食罐，準備好好犒賞這群搗蛋鬼，打開大門原來是快遞大哥按的鈴，接過手上的精美外袋，哈..原來這是筆者參與 D-Link 極速網路評測活動，準備測試的超世代極速玩家機－ D-Link DIR-655。

D-Link 不僅在國內網通市場家喻戶曉，在國際上也已擠身國際網通大廠，在過去一直沒有太多機會深入接觸 D-Link 旗下的機種，僅曾發表過DIR-300 A1 & B1 超級比一比開箱評測文，才有機會短暫的接觸，今天有幸能為 DIR-655 產品發表評測文再續前緣。

這不就是傳說中的 DiDi&KiKi 的手提外袋嗎，用心設計的可愛圖案顛覆了 D-Link 網通大廠的硬漢形象，提在路上應該很吸睛。
【深入評測】超世代極速玩家機 D-Link DIR-655

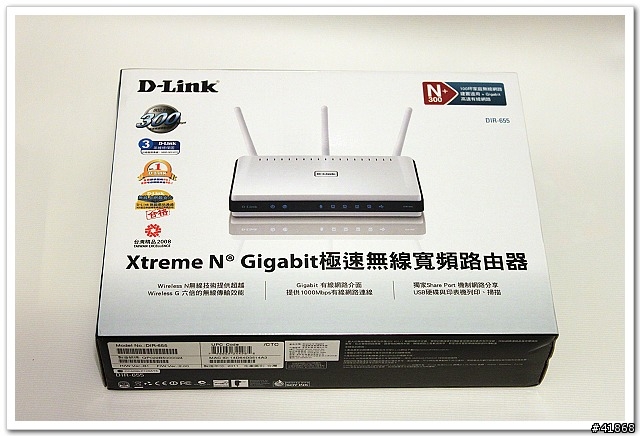

DIR-655 外包裝標榜 Xtreme N Gigabit 極速無線寬頻路由器。
【深入評測】超世代極速玩家機 D-Link DIR-655

D-Link 無線家族區分：N150、N300、N300+ 以及 Dual Band N300+，DIR-655 被歸類在 N300+，上面還有一級 DIR-8XX 系列。
【深入評測】超世代極速玩家機 D-Link DIR-655

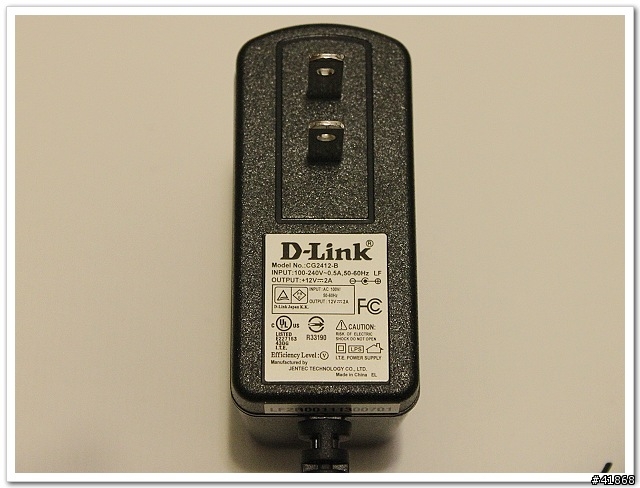

電源變壓器使用：AC 100~240V ，輸出：DC 12V/2A。
【深入評測】超世代極速玩家機 D-Link DIR-655

噹噹噹..這次測試主角－ DIR-655。
【深入評測】超世代極速玩家機 D-Link DIR-655

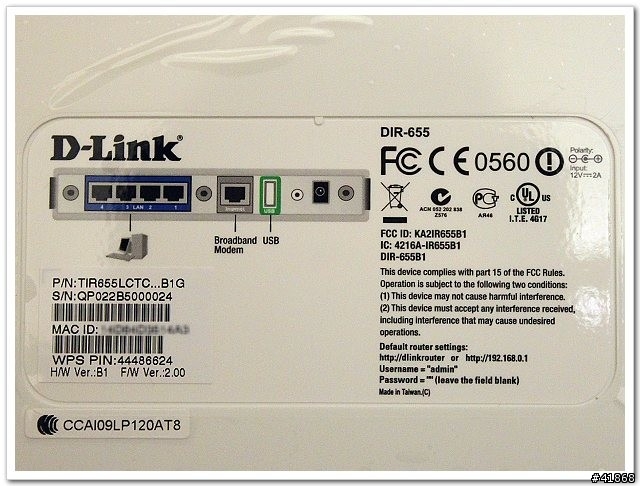

底部標示著各項硬體資訊，還有各國安規及 NCC 審驗證號。
【深入評測】超世代極速玩家機 D-Link DIR-655

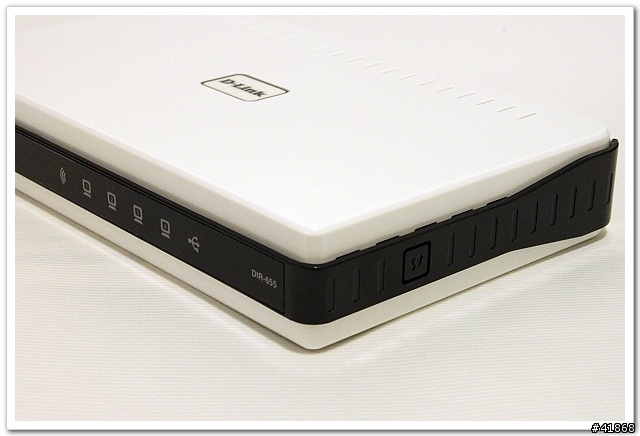

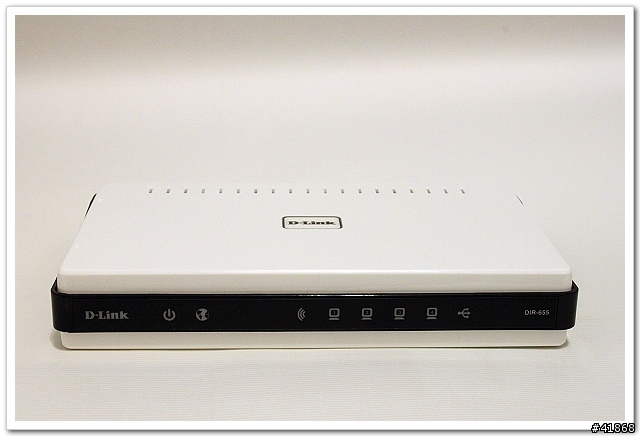

黑白相間的造型感覺簡潔有力，黑色 WPS 按鈕設隱身於機器右側，不仔細看還不容易找到。
【深入評測】超世代極速玩家機 D-Link DIR-655

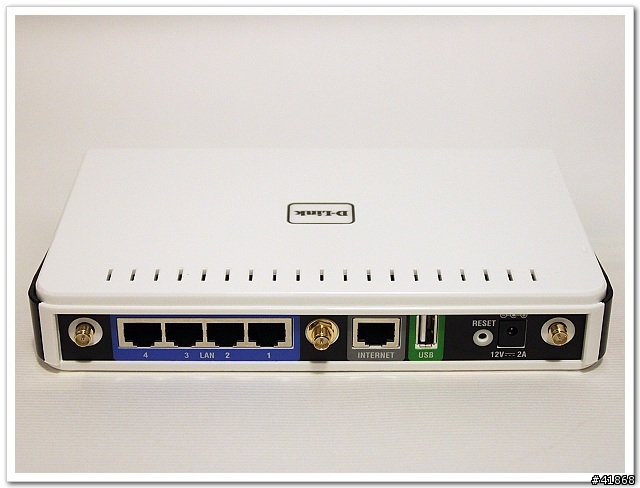

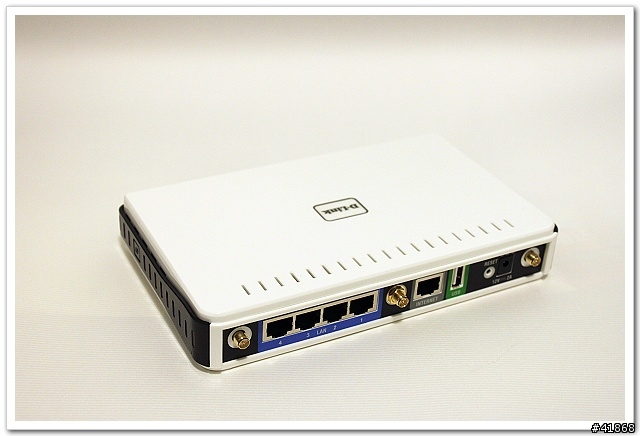

背後各項端口分別以不同顏色區隔，方便使用者辨識。
【深入評測】超世代極速玩家機 D-Link DIR-655

45度角來一張。

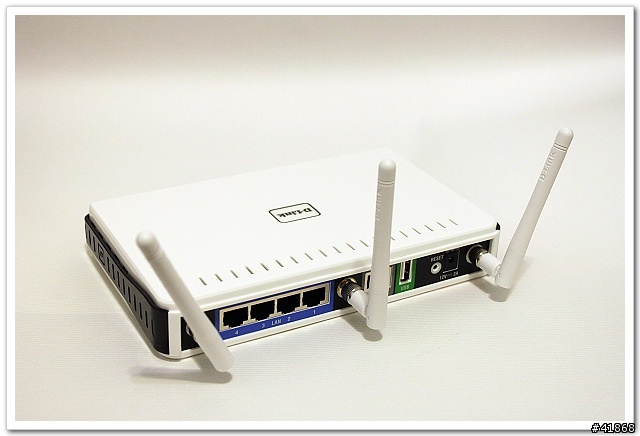

上天線囉，DIR-655 配有三根 2dBi 的外接天線。
【深入評測】超世代極速玩家機 D-Link DIR-655

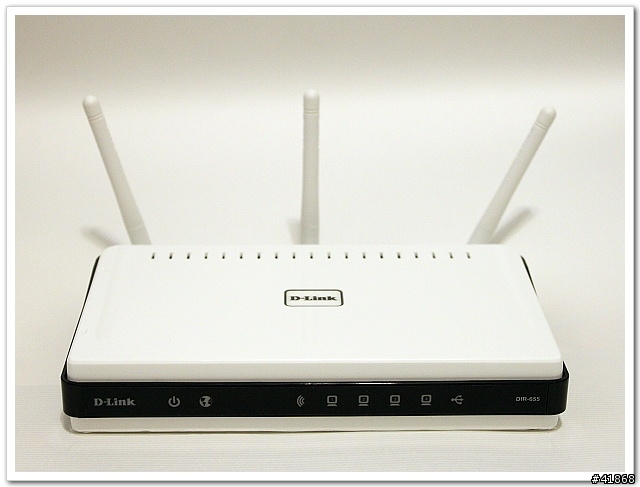

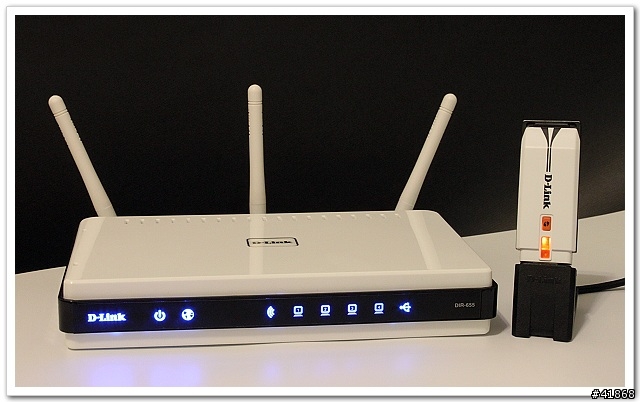

指揮艇組合完畢，準備粉墨登場。
【深入評測】超世代極速玩家機 D-Link DIR-655

產品特色
•具備業界首創的無線優先網路使用技術(WISH)
•Xtreme N 技術提供更遠的居家無線涵蓋範圍降低無線死角
•具備 WEP、WPA、WPA2 完整之無線安全加密機制
•提供 D-Link 快速安裝精靈快速完成您的網路設定
•支援 "Good Neighbor" 政策 Policy – 提供 802.11n 高速無線網路並不影響干擾其他無線網路
•向下相容於 802.11g 與 802.11b 無線網路
•具備智慧型 QoS 網路優先排序技術
•支援無線網路排程機制有效減少電力浪費,與控管無線存取時間
•具備 Green Ethernet Gigabits 高速乙太網路介面
•支援 Share Port USB 分享功能，可透過 USB 介面網路分享多功能事務機列印掃描與外接硬碟資料分享

2011-10-30 7:58 #1

文章關鍵字

評測玩家機 D-Link DIR-655 655

Aven138

133分

樓主

Aven138

個人積分：133分

文章編號：31629713

安裝 DIR-655

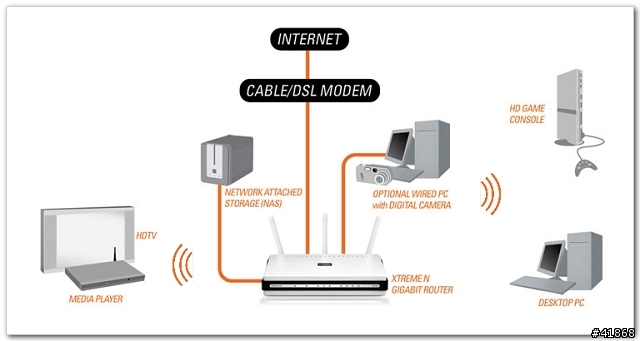

安裝前先確認一下整體網路架構，下圖已清楚描述 DIR-655 的連線能力，在 WAN 端可以支援 ADSL/Cable 等線路，LAN 端則具備 Gigabit Ethernet 介面，可以快速連接電腦、網路磁碟機等裝置，而無線網路方面則可以支援筆記型電腦、平板電腦或者是電視遊樂器。

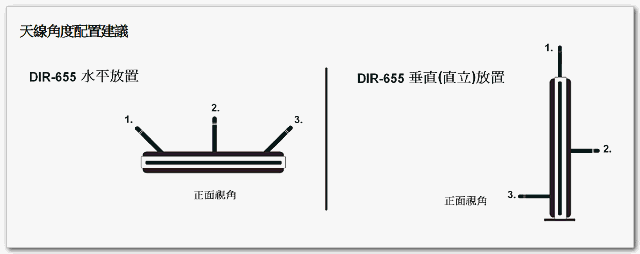

DIR-655 可依使用環境採水平或直立放置，依據手冊上的建議，當水平放置時，各天線間應保持30~45度角。
若採直立放置，各天線間應指向不同方向並保持90度垂直，請參考下圖。

安裝 DIR-655 有兩種方法：
•透過內附光碟，啟動安裝導引。
•電腦直接連線安裝。
第一種方法適合對網路不熟悉的朋友，只要透過電腦導引的畫面，一步一步指導如何安裝，以下先介紹第一種方法：

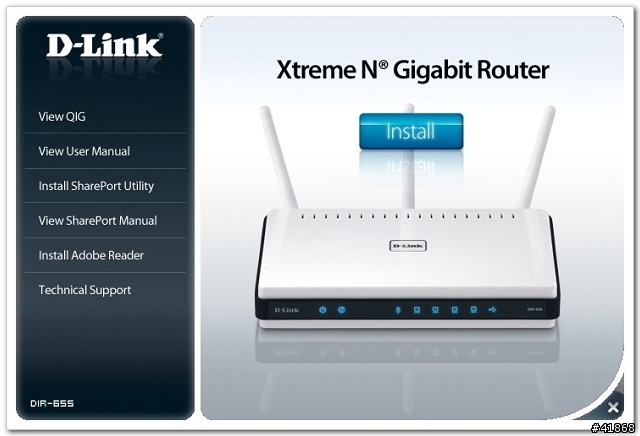

1.執行內附光碟，按下藍色"Install"按鈕啟動安裝程序。

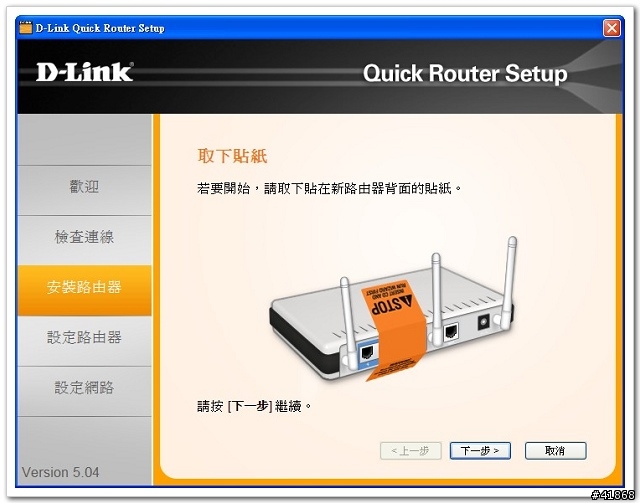

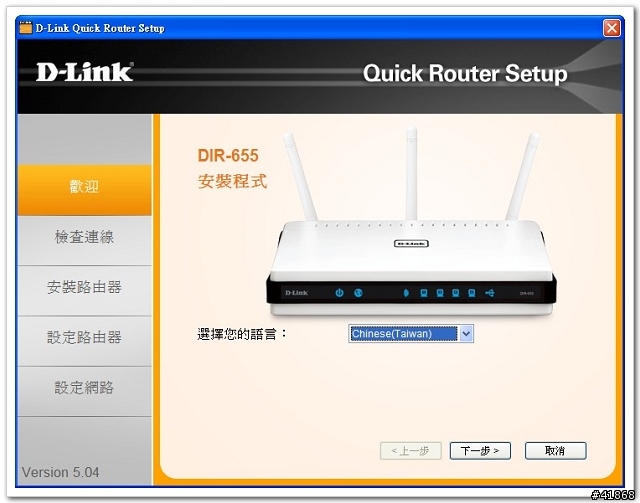

2.進入 DIR-655 快速安裝程式。

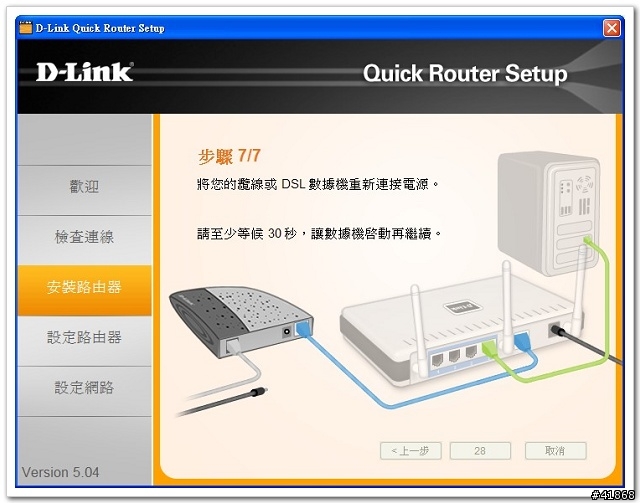

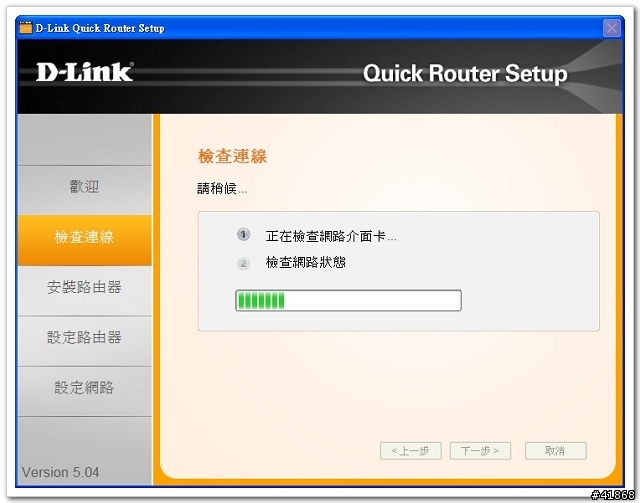

3.接下來按照畫面指示操作。

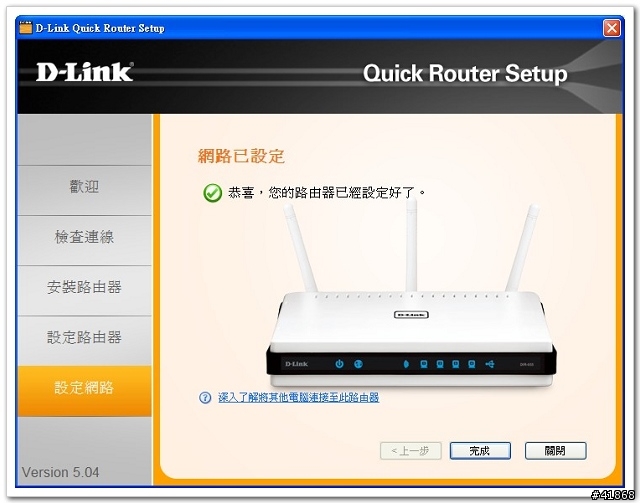

4.最後顯示網路已設定完成。

對有熟悉網路或有經驗的朋友，建議可以直接使用第二種方法：
1.打開瀏覽器輸入 192.168.0.1 即可連線設定。

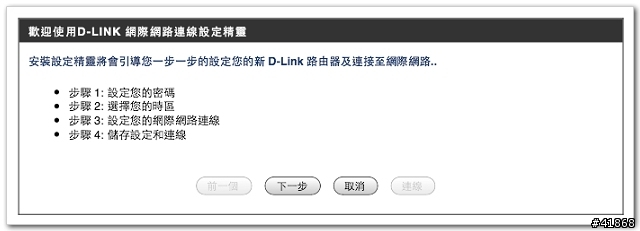

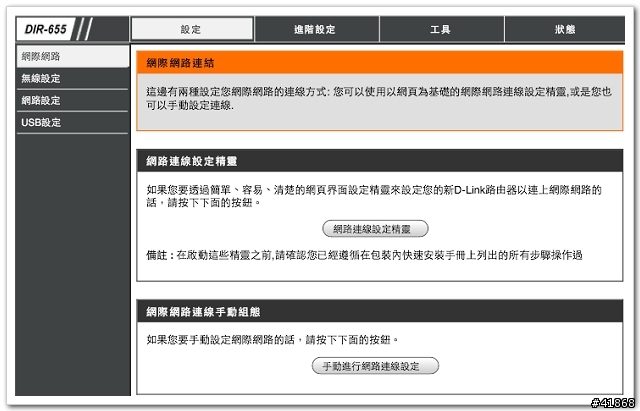

2.同樣也有網際網路精靈，協助設定網際網路連線。

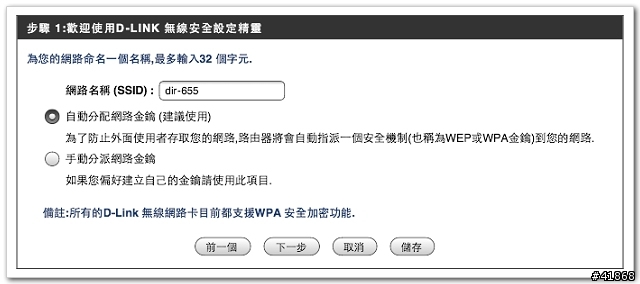

3.無線安全設定精靈。

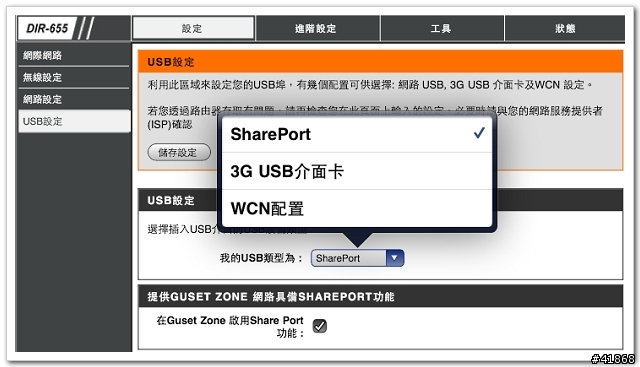

4.USB 設定支援 SharePort、3G USB 介面卡以及 WCN 配置等功能，所謂 Share Port 功能即可透過 USB 介面網路分享多功能事務機、列印、掃描與外接硬碟資料分享。而 3G USB 則支援 D-Link 自家 3G 網卡，試過手上華為 E169 並不支援。

數位天堂 http://digiland.tw/

Aven138

133分

樓主

Aven138

個人積分：133分

文章編號：31629723

DIR-655 進階設定
DIR-655 具備非常完整的網路控管功能，從Layer 1 的實體層位置(MAC Address)到Layer 7 的應用程式(Application)都能掌控管理；此外 DIR-655 具備 QoS Engine 技術及 WISH (Wireless Intelligent Stream Handling) 功能，能對網路流量做最佳化傳送。由於版面的關係，以下僅摘錄 DIR-655 比較獨特的功能做進一步說明。

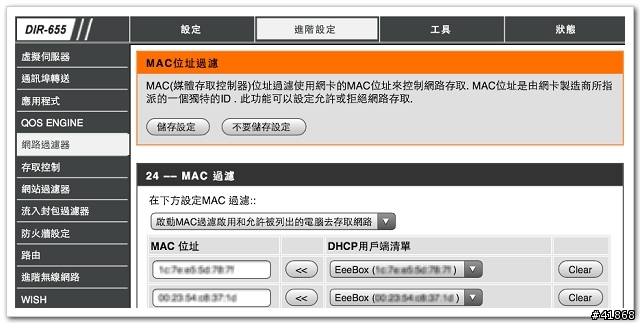

MAC 位址過濾
此功能使用網卡的 MAC 實體位址來控制網路存取。

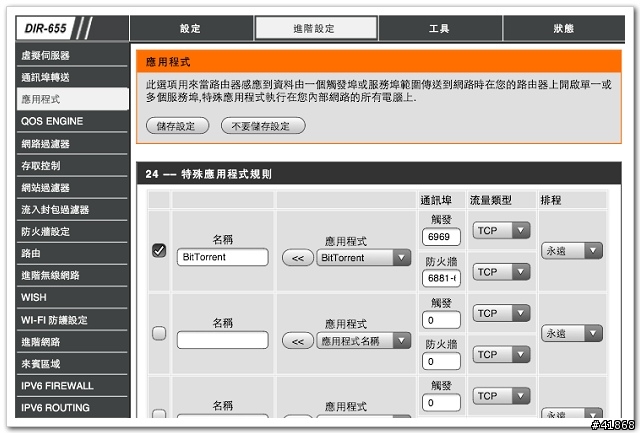

應用程式
此選項用來當路由器偵測到應用程式使用的通訊埠符合設定條件時，會依據排程設定決定是否做出限制。

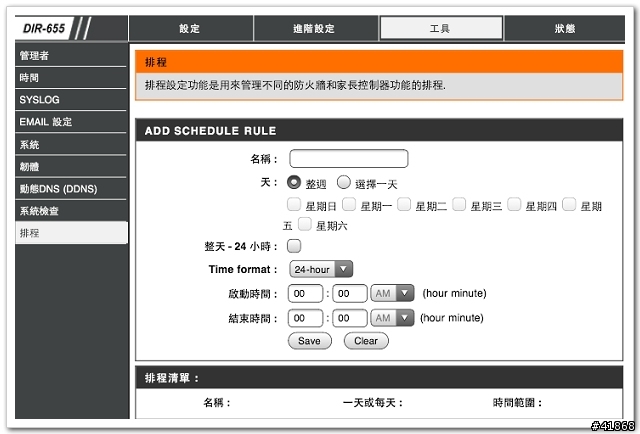

排程
排程設定功能可依不同計畫時段定義不同排程時段，套用在應用程式、虛擬伺服器、通訊埠轉送等功能。

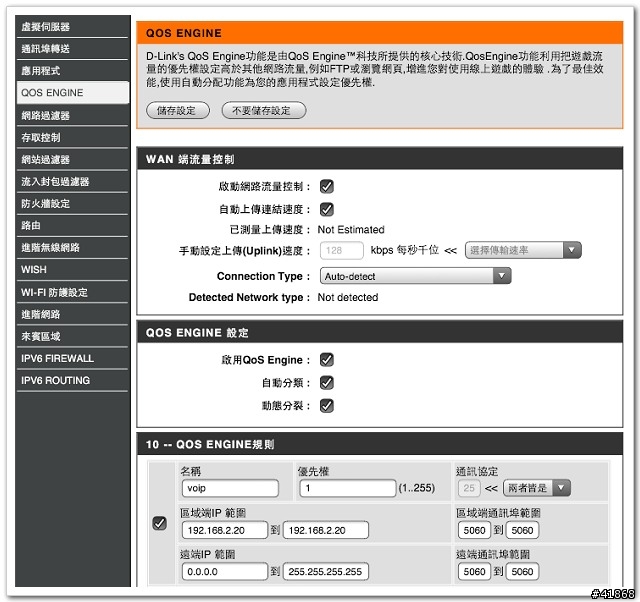

QoS Engine
Qos Engine 功能利用把遊戲流量的優先權設定高於其他網路流量，增進您對使用線上遊戲的體驗。為了最佳效能，使用自動分配功能為您的應用程式設定優先權。

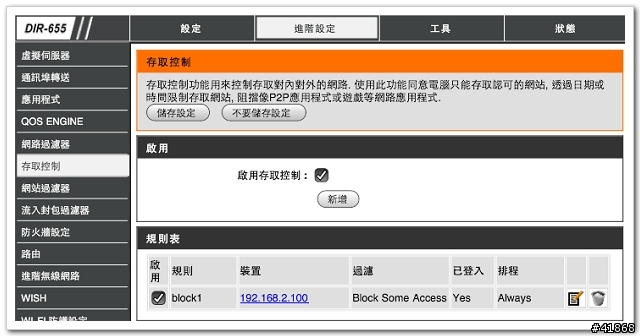

存取控制
存取控制功能用來控制存取對內對外的網路，使用此功能同意電腦只能存取認可的網站，透過日期或時間限制存取網站，阻擋像P2P應用程式或遊戲等網路應用程式。

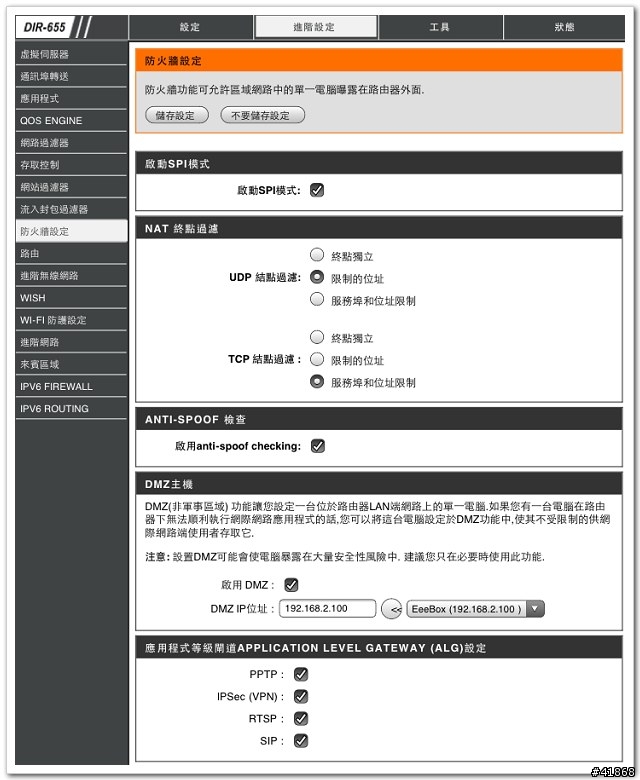

防火牆設定
先進的 SPI 防火牆功能，可以阻擋外部未經授權的連線，只有對內網請求回覆的連接並符合已建立的狀態數據庫的封包才能通過防火牆進入內網。

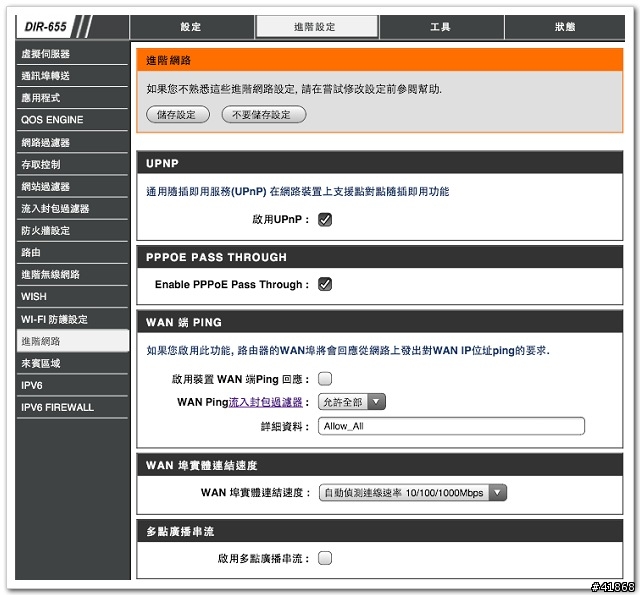

進階網路
設定 UPNP、WAN 是否接受 Ping、WAN port 實體連結速度及多點廣播串流等設定。

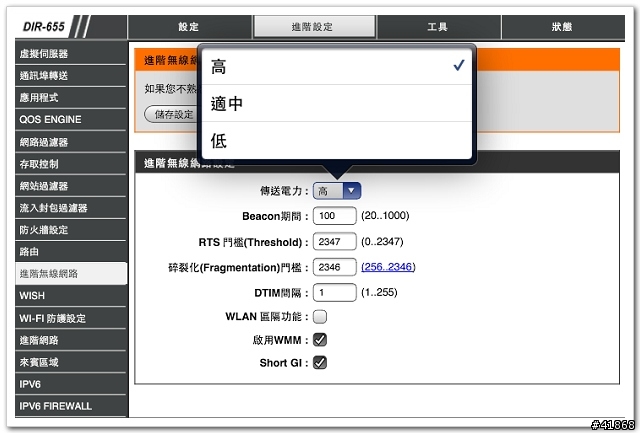

進階無線網路
進階無線網路設定，如無線發射功率、WLAN 區隔功能等，非必要不建議修改。

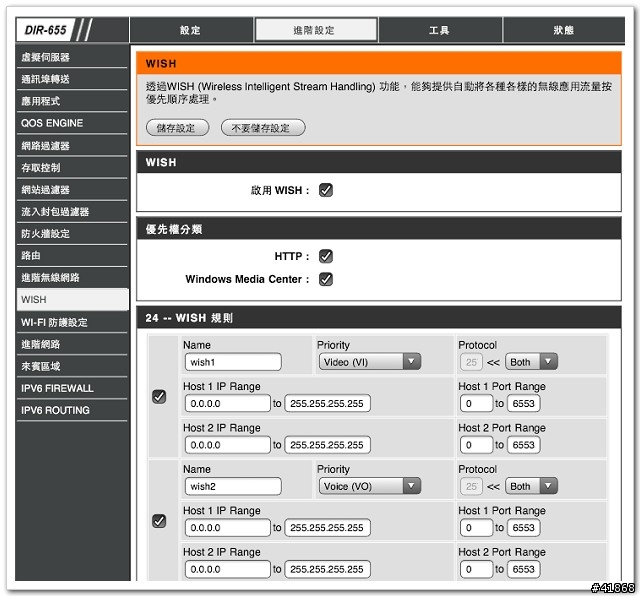

WISH
透過 WISH 功能，能夠提供自動將各種各樣的無線應用流量按優先順序處理。

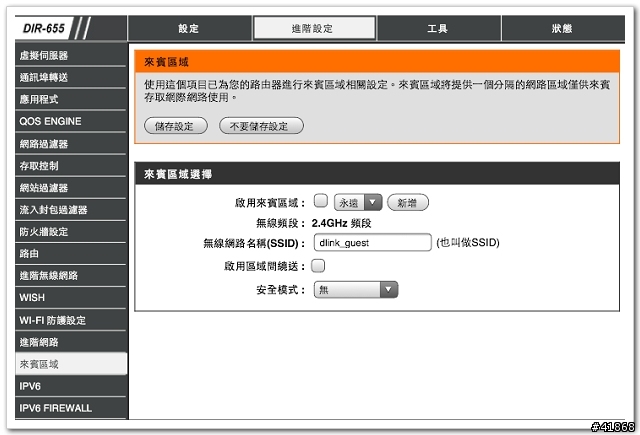

來賓區域
若有經營咖啡館或提供客戶上網服務的店家，可以參考這個功能，為來賓或訪客設定獨立連線區域功能，來賓區域將提供一個分隔的網路區域僅供來賓存取網際網路使用。

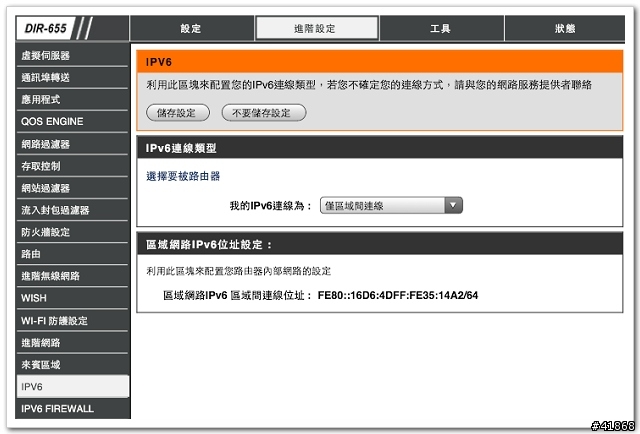

IPv6
IPv4 即將用罄，DIR-655 已支援 IPv6 協定，並提供了 IPv6 的防火牆規則及路由設定。

數位天堂 http://digiland.tw/

Aven138

133分

樓主

Aven138

個人積分：133分

文章編號：31629731

網路傳輸效能
DWA-160
這次測試特地選用了 D-Link DWA-160 雙頻段無線網卡，DWA-160 符合 802.11 a/b/g/n 規格，具備 2.4GHz/5GHz 雙頻無線連線頻段。雖然 DIR-655 仍屬於 2.4GHz 單頻段規格，但為長遠考量以並希望未來有機會測試如 DIR-8XX 系列雙頻段機種，所以還是先敗了一隻回來。

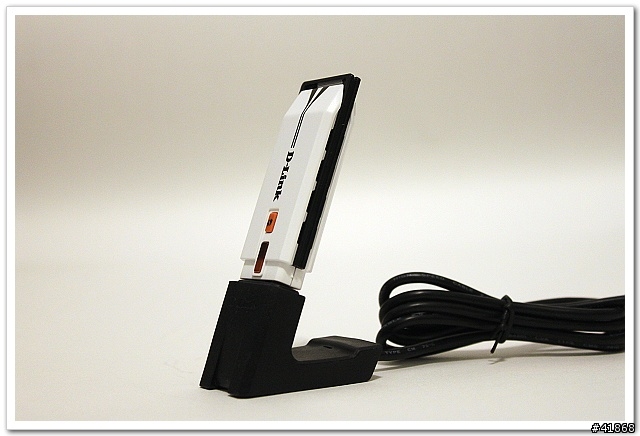

DWA-160 與 USB 外接延長底座組合

產品特色
‧符合 IEEE 802.11 a/b/g/n 無線網路
‧具備 2.4GHz/5GHz 雙頻無線連線頻段
‧支援 WPA與 WPA2保障無線網路存取安全
‧D-Link Xtreme N雙頻無線技術提供高效能無線網路連線
‧提供 USB 外接延伸底座，方便網卡擺設最佳連線位置
‧支援 WPS Wi-Fi 快速安全無線網路設定
‧提供無線網路連線工具軟體
‧適合桌上型 / 筆記型電腦升級高速雙頻 802.11n 無線網卡使用

測試環境：
Server：QNAP TS-459 Pro+
PC：ASUS EeeBOX B204 + D-Link DWA-160 Dual-band 無線網路卡
SPI Firewall：disable
Jumbo Frame：disable
QoS Engine：disable

LAN to LAN：929Mbps

> iperf -c 192.168.2.100 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.2.100, TCP port 5001
TCP window size: 256 KByte (WARNING: requested 128 KByte)
------------------------------------------------------------
[ 7] local 192.168.2.90 port 52834 connected with 192.168.2.100 port 5001
[ 3] local 192.168.2.90 port 52830 connected with 192.168.2.100 port 5001
[ 5] local 192.168.2.90 port 52832 connected with 192.168.2.100 port 5001
[ 4] local 192.168.2.90 port 52831 connected with 192.168.2.100 port 5001
[ 6] local 192.168.2.90 port 52833 connected with 192.168.2.100 port 5001
[ ID] Interval Transfer Bandwidth
[ 3] 0.0-60.0 sec 1.34 GBytes 192 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 6] 0.0-60.0 sec 1.34 GBytes 191 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 7] 0.0-60.0 sec 1.24 GBytes 177 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 4] 0.0-60.0 sec 1.32 GBytes 190 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 5] 0.0-60.0 sec 1.25 GBytes 179 Mbits/sec
[SUM] 0.0-60.0 sec 6.49 GBytes 929 Mbits/sec

WLAN to LAN：131Mbps

> iperf -c 192.168.2.90 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.2.90, TCP port 5001
TCP window size: 128 KByte
------------------------------------------------------------
[1864] local 192.168.2.103 port 2405 connected with 192.168.2.90 port 5001
[1880] local 192.168.2.103 port 2404 connected with 192.168.2.90 port 5001
[1896] local 192.168.2.103 port 2403 connected with 192.168.2.90 port 5001
[1848] local 192.168.2.103 port 2406 connected with 192.168.2.90 port 5001
[1912] local 192.168.2.103 port 2402 connected with 192.168.2.90 port 5001
[ ID] Interval Transfer Bandwidth
[1896] 0.0-60.0 sec 181 MBytes 25.3 Mbits/sec
[1864] 0.0-60.0 sec 177 MBytes 24.7 Mbits/sec
[1880] 0.0-60.0 sec 197 MBytes 27.5 Mbits/sec
[1848] 0.0-60.0 sec 185 MBytes 25.8 Mbits/sec
[1912] 0.0-60.0 sec 196 MBytes 27.3 Mbits/sec
[SUM] 0.0-60.1 sec 934 MBytes 131 Mbits/sec

WAN to LAN：421Mbps

> iperf -c 192.168.2.10 -w 128k -t 60 -P 5(SPI off)
------------------------------------------------------------
Client connecting to 192.168.2.10, TCP port 5001
TCP window size: 256 KByte (WARNING: requested 128 KByte)
------------------------------------------------------------
[ 7] local 192.168.2.90 port 53141 connected with 192.168.2.10 port 5001
[ 4] local 192.168.2.90 port 53137 connected with 192.168.2.10 port 5001
[ 3] local 192.168.2.90 port 53138 connected with 192.168.2.10 port 5001
[ 5] local 192.168.2.90 port 53139 connected with 192.168.2.10 port 5001
[ 6] local 192.168.2.90 port 53140 connected with 192.168.2.10 port 5001
[ ID] Interval Transfer Bandwidth
[ 7] 0.0-60.0 sec 525 MBytes 73.4 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 4] 0.0-60.0 sec 625 MBytes 87.4 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 6] 0.0-60.0 sec 621 MBytes 86.8 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 3] 0.0-60.0 sec 623 MBytes 87.1 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 5] 0.0-60.0 sec 614 MBytes 85.9 Mbits/sec
[SUM] 0.0-60.0 sec 2.94 GBytes 421 Mbits/sec

LAN to WAN：360Mbps

> iperf -c 192.168.2.22 -w 128k -t 60 -P 5
------------------------------------------------------------
Client connecting to 192.168.2.22, TCP port 5001
TCP window size: 256 KByte (WARNING: requested 128 KByte)
------------------------------------------------------------
[ 7] local 192.168.3.90 port 45320 connected with 192.168.2.22 port 5001
[ 3] local 192.168.3.90 port 45317 connected with 192.168.2.22 port 5001
[ 4] local 192.168.3.90 port 45316 connected with 192.168.2.22 port 5001
[ 6] local 192.168.3.90 port 45318 connected with 192.168.2.22 port 5001
[ 5] local 192.168.3.90 port 45319 connected with 192.168.2.22 port 5001
[ ID] Interval Transfer Bandwidth
[ 6] 0.0-60.0 sec 507 MBytes 70.9 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 4] 0.0-60.0 sec 536 MBytes 74.9 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 5] 0.0-60.0 sec 517 MBytes 72.2 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 3] 0.0-60.0 sec 487 MBytes 68.1 Mbits/sec
[ ID] Interval Transfer Bandwidth
[ 7] 0.0-60.0 sec 529 MBytes 74.0 Mbits/sec
[SUM] 0.0-60.0 sec 2.52 GBytes 360 Mbits/sec

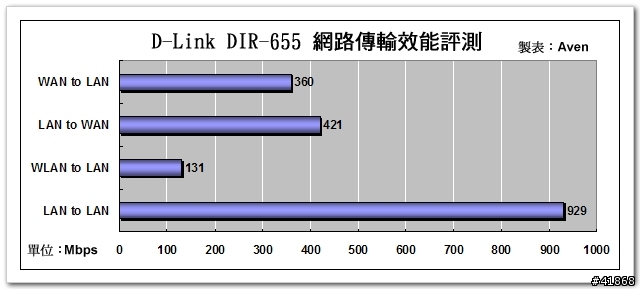

以下將實測數據整理成圖表方便閱讀

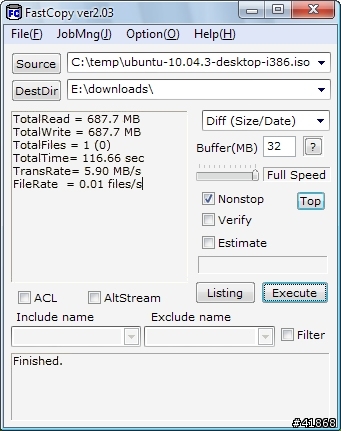

USB Share Port 讀寫效能
測試環境：
PC：ASUS EeeBOX B204
USB HDD：500GB HD NTFS
檔案格式：ubuntu 10.04 iso檔 688.7MB

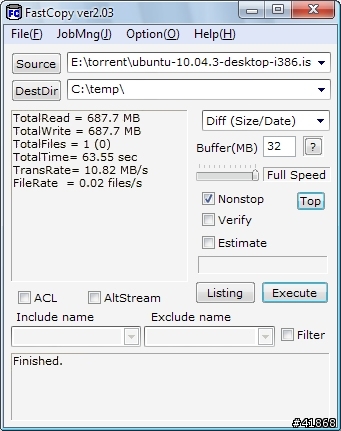

寫入速度：5.90MB/s，讀取速度：10.82MB/s

Share port 功能測試
測試事物機：HP Deskjet F380

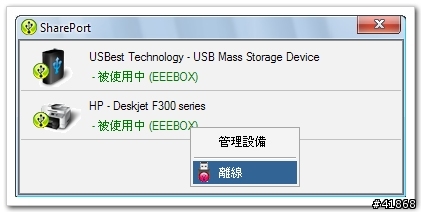

測完磁碟讀寫效能，也來測一下多工事物機的掃描功能，Share Port 使用的是 USB over IP 的技術，此技術可透過 TCP/IP 網路遠端分享 USB 裝置，因此當我啟動 Share Port 功能時，在 DIR-655 USB port 接上 HP Deskjet F380，電腦桌面會立即跳出發現新裝置，此時若點選"連線"即模擬本機接上此一裝置。

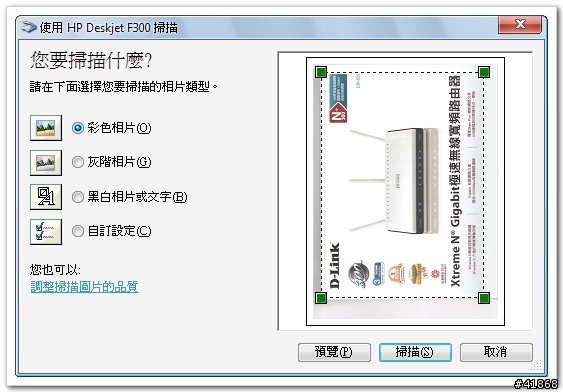

下圖則是透過 Share Port 功能成功連接 HP Deskjet F380，執行掃描功能試掃 DIR-655 外盒。

節能效果

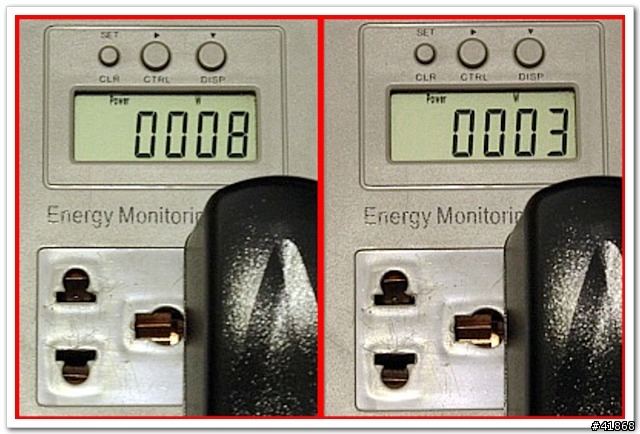

我們做個實驗，檢視當DIR-655同時接了四台電腦時，此時電力使用約 8W 左右，若將所有電腦關閉時，此時DIR-655 會自動偵測電腦離線並調整電力，使用電力約 3W 左右，省電效果令人驚訝。

無線網路品質
我們找了一台刷了水果牌韌體的機器一同比較，在此不做訊號強弱的比較，因為這是可被調整的，我們僅就無線訊號穩定度做個比較。

動態測試

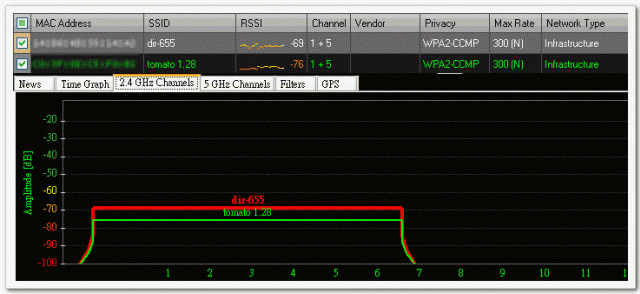

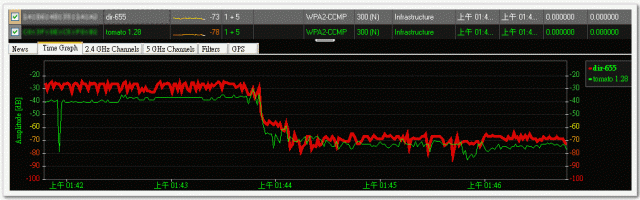

我們拿著一台筆電從距離這兩AP約1公尺左右的位置移動到隔兩道牆的另一個房間，藉此觀察無線訊號的品質表現，其實大多時段兩者穩定度相當，只是水果牌無線訊號偶有瞬間驟降的現象(下圖綠線)，而 DIR-655 無線訊號相對穩定一些。

總結
今年拜電信市場龍頭之賜，中華電信推出 50M 千元有找的優惠方案，已造就不小的網路升級風潮；此外隨著"私有雲端"應用普及，網路磁碟機 - NAS 逐漸深入家庭，家庭化的雲端實現了資料備份及串流影片播放等新型態的應用；另一方面不能不提的是智慧手機、平板電腦的盛行，大量電子書報雜誌、熱門遊戲的 APP 下載等需求，上述三項應用需求同時考驗著家用無線網路的傳輸能力及品質。而綜觀 DIR-655 的特性：超過 300Mbps 以上的 NAT 效能，高達 929Mbps Gigabit 區網傳輸實力以及符合 802.11n 高速無線技術並搭配三支外接式天線的穩定無線連線品質，DIR-655 適時滿足了數位化家庭的需求，而且一台搞定。
