我想知道無線網路的接法為何?目前家中網路線配置如下:
數據機---分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--PC4(樓上)
有試過降子的接法:
數據機--新買無線分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--PC4(樓上)
有線都可以上網,在樓下也可以無線上網,但是樓上訊號很弱,所以想將樓上變成無線上網,請問該怎麼做?
是將:
數據機--分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--(連接到樓上)新買無線分享器的WAN孔
--LAN1--PC1
--LAN2--PC2
--又有無線網路的功能
Q1.是醬子街嗎?
Q2.如果接法正確,其他設定又該如何設定?因為我是醬子接的,可是還是無法上網,樓上的有線跟無線都不行
我希望樓上既可以無線上網又可以有線上網,該怎麼接?設定又該怎麼設定?謝謝!!

數據機--分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--(連接到樓上)新買無線分享器的WAN孔
--LAN1--PC1
--LAN2--PC2

這一段看不懂
還有"醬子"不能多打一個字改成"這樣子"嗎
這樣的問法感覺讓人很輕浮

marko_husky wrote:
數據機--分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--(連接到樓上)新買無線分享器的WAN孔
--LAN1--PC1
--LAN2--PC2
--又有無線網路的功能
Q1.是醬子街嗎?
Q2.如果接法正確,其他設定又該如何設定?因為我是醬子接的,可是還是無法上網,樓上的有線跟無線都不行
我希望樓上既可以無線上網又可以有線上網,該怎麼接?設定又該怎麼設定?謝謝!!...(恕刪)

Ans1:

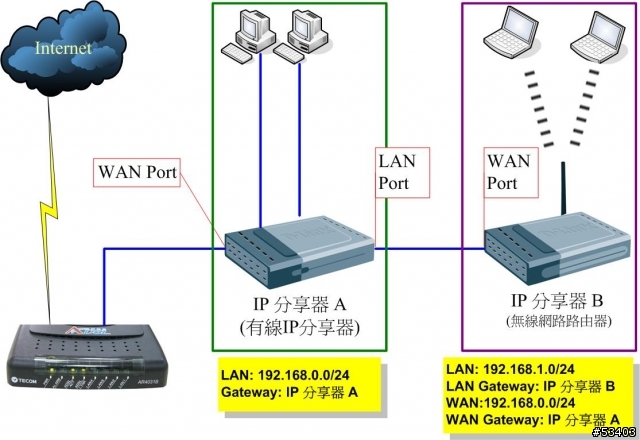

按這裡檢視圖片
將無線路由器的WAN接往IP分享器的LAN連接埠改接LAN孔就會OK了...記得要將該無線路由器的LAN IP 更換,而不要相衝於原先的IP分享器的IP即可...
(紅色標明的地方,改成LAN,換句話說就是將WAN換成LAN)
若你要接WAN... 就需要將無線路由器的WAN接往ATU-R那邊,並且需要再另外設定PPPoE等等的連線組態設定... 這個方法相信你會採用... 因為這是解決事情的最簡單方法...



Ans2:
當然不行... 因為你的IP分享器不支援PPPoE Relay...
簡單來說,將你的無線網路路由器的WAN改接到LAN就可以了...
設定最簡單就是將無線網路路由器的DHCP關閉,還要要將無線網路路由器的LAN IP跟IP分享器的LAN IP跳開...


PS-Ans2-1:
按這裡檢視圖片
若說你要不更動架構,則樓下的接往IP分享器的LAN 4 接到ATU-R當中... 並且仍需要在WAN Port的地方設定PPPoE... 不過若要使用區域網路內部連線... 就比較麻煩了... 就會變成區域網路的兩個區域要互相連線,就必須互相分別設定IP分享器A與B的 Port Forward 的設定...

------------------------------比較複雜的解決方案--------------------------------

PS-Ans2-2:

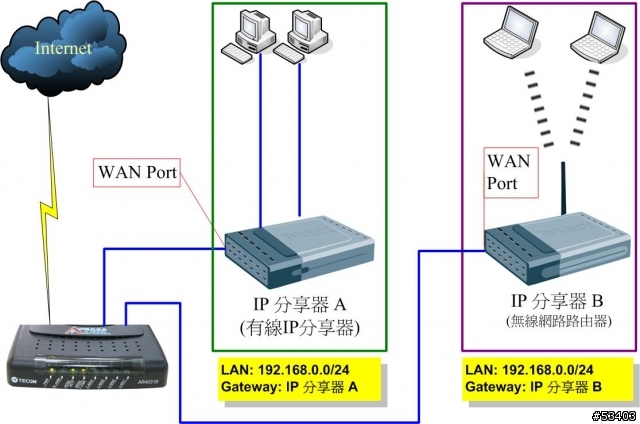

按這裡檢視圖片
或者換個角度來看,若都不要變更架構,要通也可以... 就是要修改設定的地方,也就是做雙層的NAT,意思就是無線網路路由器的WAN Port設定要改成 Static 的連線,之前我無聊做的三層NAT,請活用...


IP分享器設定
按這裡檢視圖片
這邊的Static設定就是設定無線網路路由器的WAN Port 的IP...

換句話說... 若你原先的LAN設定為 192.168.0.0/24 ... 你就可以給這台無線網路路由器的WAN Port IP 為 192.168.0.0/24 當中的IP... Gateway就要設定你有線IP的LAN Port IP... 至於DNS設定,就可以用ISP給你的就可以... 那麼無線網路路由器後方呢??? 這就要建議跳開 192.168.0.0/24... 你可以依照 三層NAT的方式來設定IP Range... 反正就是要跳開WAN端的網段... 不過... 若你要從有線IP分享器的網段連線到無線網路路由器的區域,設定,也就是IP分享器B 要開 Port Forward.... ,若說Internet要連線到IP分享器B的LAN範圍,也就是要設定IP分享器A與B的Port Forward...換句話說,算是有點找自己麻煩;若要練功... 這個可以考慮玩玩看...

您如果要樓上樓下都能有無線上網,因你提到無線放樓下時樓上訊號會很差,所以我假設你無線放樓上時,樓下訊號也不會好,這時小弟認為有幾個解決方式

1.你原有的有線網路架構沒有問題,你需要的是樓上樓下各新增一個無線基地台而非無線分享器,連接方式同一般PC,但是會造成你原有的四部PC有兩部無法有線上網(被無線基地台佔用掉了),此時可以買4port or 8port switch來作擴充(switch 怎麼接就不說了)

2. 你新買的無線分享器有支援WDS功能的話,再買一台來作WDS擴充,這就比較難一點點了,建議你看這裡 裡面有產品及架構的應用可供參考,當然不見得一定要買他們的產品,只是給你有概念, 至於舊的有線分享器就留著或上網賣掉了

3. WDS模式最好用同廠牌同型號的設定比較不會有問題,而且兩部無線分享器作WDS記得把樓上那部的DHCP模式關掉!!

4. 我自己曾經有跟你一樣的架構,但是樓層間就不拉線了,這樣才過癮!!

數據機--分享器--LAN1--PC1(樓下)
--LAN2--PC2(樓下)
--LAN3--PC3(樓上)
--LAN4--(連接到樓上)新買無線分享器的WAN孔
--LAN1--PC1
--LAN2--PC2
這段的意思是
我希望樓上的連線有無線模式跟有線模式的上網
至於樓下不見的一定要有無線上網
但有線上網是必要的
不好意思
因為用字的關係造成您的不舒適

當然不行... 因為你的IP分享器不支援PPPoE Relay...
簡單來說,將你的無線網路路由器的WAN改接到LAN就可以了...
設定最簡單就是將無線網路路由器的DHCP關閉,還要要將無線網路路由器的LAN IP跟IP分享器的LAN IP跳開...


Q1.您在這段文中提到"WAN改接到LAN"是說樓下的LAN4所拉出來的網路線,拉到樓上接無線網路分享器中任何一個LAN孔嗎?
如果按照您所說的方式去接(假設我接到的是無線網路的LAN1孔,這樣我無線分享器的其他LAN2,LAN3,LAN4孔都可以接有線至PC上網嗎?)不好意思,我希望是樓上既可以無線上網又可以有線上網,至於樓下有沒有無線上網都無所謂,樓下有線就可以了..
Q2."將無線網路路由器的LAN IP跟IP分享器的LAN IP跳開"我的問題是IP設定跳開是如何設定?
例如說:原本樓上未接無線分享器的模式(就是網路線直接由樓下ip分享器拉上來的網路線):
IP位置:192.168.1.101子網路遮罩:255.255.255.0
預設匝道:192.168.1.254
只需改上述紅色字體即可嗎?比如說改成IP位置:192.168.1.130這樣子就好了嗎?
Q3.是否照著上面步驟改完,樓上如果做多台電腦連線同時上網時,樓上每台電腦的ip都由無線分享器發放,IP位置由192.168.1.130開始?

感謝您的回覆,附帶一問,這方面的知識我可以額外從哪些書本獲得?呵呵..網路這方面知識本人挺欠缺的,不過還蠻有興趣想要再進一步了解的...

marko_husky wrote:
Q1.您在這段文中提到"WAN改接到LAN"是說樓下的LAN4所拉出來的網路線,拉到樓上接無線網路分享器中任何一個LAN孔嗎?
如果按照您所說的方式去接(假設我接到的是無線網路的LAN1孔,這樣我無線分享器的其他LAN2,LAN3,LAN4孔都可以接有線至PC上網嗎?)不好意思,我希望是樓上既可以無線上網又可以有線上網,至於樓下有沒有無線上網都無所謂,樓下有線就可以了..
Q2."將無線網路路由器的LAN IP跟IP分享器的LAN IP跳開"我的問題是IP設定跳開是如何設定?
例如說:原本樓上未接無線分享器的模式(就是網路線直接由樓下ip分享器拉上來的網路線):
IP位置:192.168.1.101子網路遮罩:255.255.255.0
預設匝道:192.168.1.254
只需改上述紅色字體即可嗎?比如說改成IP位置:192.168.1.130這樣子就好了嗎?
Q3.是否照著上面步驟改完,樓上如果做多台電腦連線同時上網時,樓上每台電腦的ip都由無線分享器發放,IP位置由192.168.1.130開始?

Q4.感謝您的回覆,附帶一問,這方面的知識我可以額外從哪些書本獲得?呵呵..網路這方面知識本人挺欠缺的,不過還蠻有興趣想要再進一步了解的......(恕刪)

Ans1: 沒錯... 我的圖已經很清楚說明... 就是這樣接... 不過接上之前要將無線網路路由器的LAN IP 跟 有線IP分享器的LAN IP跳開... 以免發生相衝的狀況, 這樣就可以想像無線網路路由器的路由功能沒有使用,上網是透過有線IP分享器來進行對外的連線
按這裡檢視圖片

Ans2: 若是樓下的IP分享器LAN IP設定為 192.168.1.1 的話, 無線網路路由器的LAN IP 就不可以設定成 192.168.1.1 , 因為你這樣設定... 除了會造成IP衝突之外, 還會造成整體網路對外連線的問題,跳開的意思就是 不要設定成 192.168.1.1 ,換成其他192.168.1.x就可以了... 恩... 你說的沒有錯...

Ans3: 這不一定... 要看你的DHCP的設定,通常怕麻煩的話,我會建議無線網路路由器的DHCP給予關閉(我印象中我上面有說過)... 就交由有線IP分享器當DHCP來作配發就可以了... 不過怕有線IP分享器流量太大無法負荷的話,才需要將DHCP交由無線網路路由器來擔任... 不過設定的部份要注意... 尤其是gateway的地方,需要設定成有線IP分享器... 這樣才不會有問題的發生...

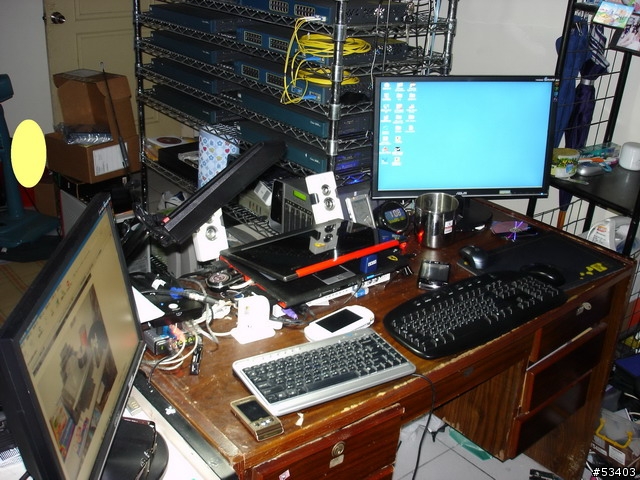

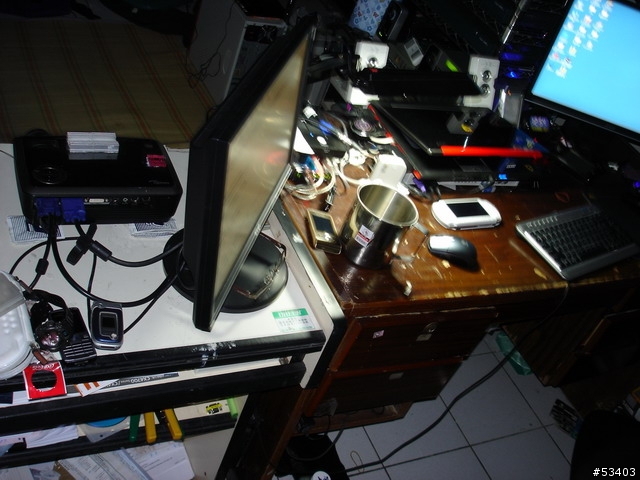

Ans4: 有心就可以自我學習... 我房間的一角(目前還會做改變)...

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片

按這裡檢視圖片


反正先採用第一個解決方案...
按這裡檢視圖片




除非你還有興趣來玩其他方案... 否則第一個方案就省事省時間啦...



按這裡檢視圖片

按這裡檢視圖片

其實很簡單,從樓下的"無線分享器_1"的任一 lan port 接線到樓上的 "無線分享器_2"之任一 lan port,然後把 "無線分享器_2"的 dhcp 功能關掉,讓 "無線分享器_1"當 dhcp server,這樣樓上下都是同一網段, 分享器之間的頻寬也不會有無線的那些問題發生.

總之... 加油吧!!!

Good luck...

碰到問題... 再問吧!!!

wst2080 wrote:
Ans1: 沒錯.....(恕刪)

毆毆毆~~~好羨慕阿~"~

有實際設備可以使用

小弟我還在準備CCNA考試的說

大哥應該是已經取得CCNP了?

話說自己書架上也很多相關工具書=_=
