個人本職是MIS，以前的任務不過就是修修電腦，管管機房...但是現在越來越難混，有了VoIP之後電話與通訊也納入MIS的職責。有了多功能事務機之後傳真列印掃描與排除夾紙也變成我的工作。最後排除印表機卡紙送修等等也成為我的義務。改改網站與製作DM已經變成小case...真是天將降大任於斯人也....
至於為何我會拆修這台HP 2600n...主要是因為這台機器不是我公司買的(不是公司財產喔)，而是租來的(沒錯...花錢租來的)。當初交機時就不是全新機(租車也不可能租到里程數為零的新車吧)，不過這家租賃公司(XX電腦公司)敢掛保證說壞了就換一台繼續用不用錢，那我就給他狠狠操下去。結果用了第二套碳粉匣之後開始出現一些問題，主要是紅色部分有不均勻的情況發生(原稿沒保留下來)。打了電話叫工程師來看看，就說這是機器內部的問題，由於沒帶備用機來替換，於是就當場拆起來，我才有機會在旁邊偷學...後來處理好了之後問了些問題，才了解全部的情況。後來又自己動手拆了二次(才會有以下照片)，當然那時候有點賭運氣的成份，怕萬一拆壞或是裝不回去就要自己買單賠一台...所以先警告各位，拆壞自己負責不要找我...

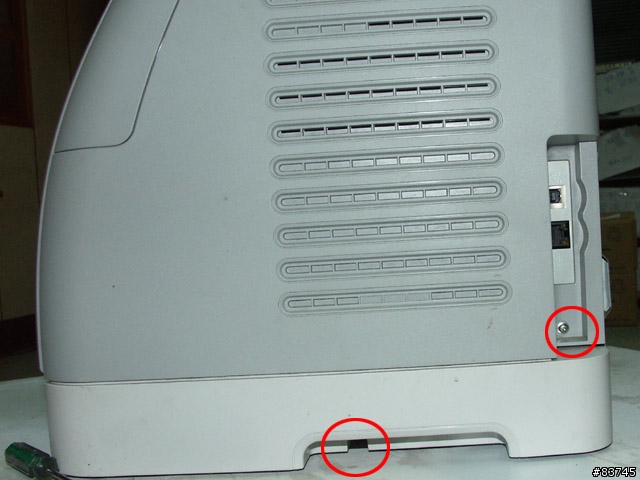

1.拆下標示處的螺絲，拿掉用卡榫固定的二側蓋板，蓋板後有線路要拔下

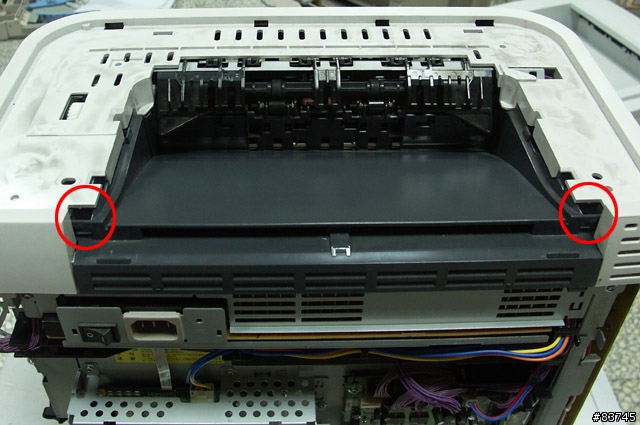

2.頂蓋要用一字起分開標示處的卡榫才能掀開

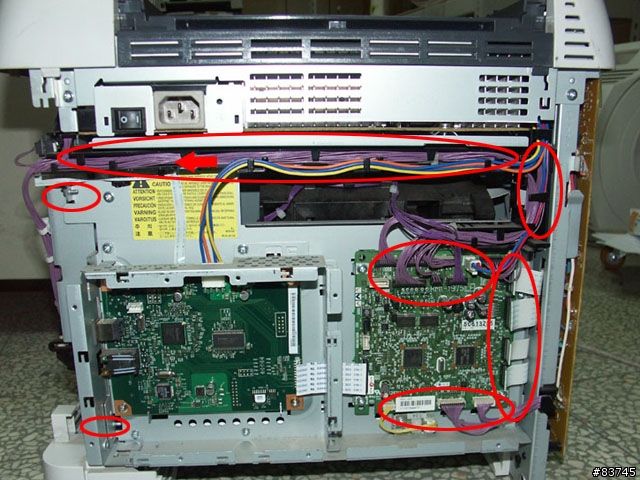

3.拆開金屬後蓋之後，會看到左邊的網卡與USB介面電路，與右邊的雷射列印控制電路，不過不用單獨拆下。要把標示處的線路拔除，要記得怎麼裝回去。其中上方的線槽與右上方的線槽是分開來的，上方的要向左拉才能拆下，右上方的有卡榫固定。線槽拆下後可以看到藏在後面的螺絲。把螺絲全部卸下(注意左邊側面也有)，就可以把整塊鐵板與電路板都拆下，看到雷射組。

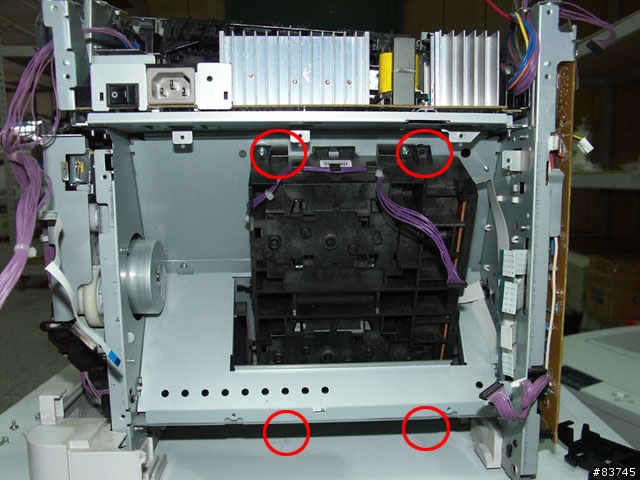

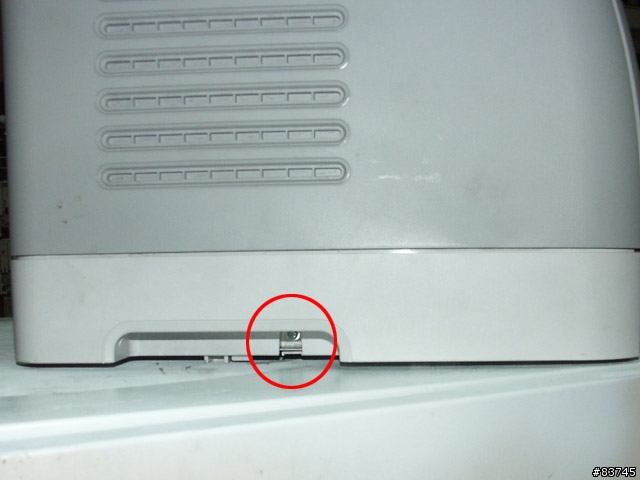

4.雷射組只有四顆螺絲固定，可以看到雷射組並非固定紙張中心也非垂直，而是傾斜的設計以節省空間體積(這也是會出問題的原因之一)。其中下方二顆螺絲藏在機體外的紙匣空間，要把紙匣拔掉翻轉機身才能看到拆除。

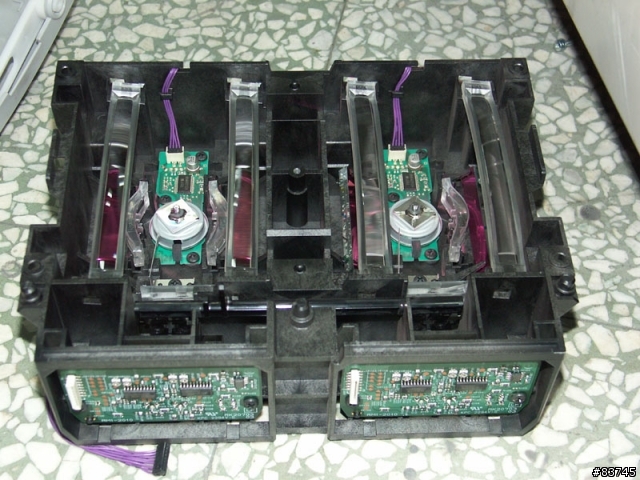

5. 拆下雷射之後再拆掉上蓋(注意上蓋並非密封)，就可以看到雷射組。這個雷射組有四個雷射頭卻只有二組四方形反射鏡馬達。由上而下(圖中由右至左)是黑色黃色藍色紅色。
拆到這邊，請準備好幾張乾淨的面紙，不要沾任何液體。將由黑色向紅色逐一小心擦拭。擦拭的範圍包含暗紅色的金屬反射鏡與透明壓克力透鏡。千萬不要自作聰明去拆這邊的零件。這時應該會發現，黃色反射鏡有點髒，紅色反射鏡更髒...
這是因為，整個雷射鏡頭組並非密閉式設計，而且是傾斜式設計。結果印表機內的碳粉在列印時四散紛飛...然後落下...就掉在最下方的紅色雷射的反射鏡上面了...所以擦乾淨，組裝回去，列印測試稿的火車頭...修好了...記得...不要有多出來的零件沒裝上去...
至於雷射組的蓋子為何沒有密封...我猜與散熱有關...
