[教學] TouchCommander XML修改完整教學

TouchCommander搭配FTouch Flo可以享受用指尖操作PDA的樂趣，詳細介紹參考這裡：[WM5/WM6]偽阿福機FTouch Flo + Touch Commander
但是在設定時(尤其是增加應用程式時)常會出現錯誤訊息，造成使用者的困擾，因此我把我用xml編輯的方法在這裡與大家分享，用這種方式可以避開錯誤訊息的發生，但是缺點是不方便新增，所以只建議常發生錯誤、試過改註冊表、不常新增程式的人服用，使用上一切正常的就不要自找麻煩了。另外，我並不懂XML語法，所以若有解釋錯誤的地方，也請各位見諒。在這裡第一次發文，還請各位大大指教....
聲明：該教學為我原創，同時在Mobile01及PDA4X (PxDxA)刊載，若有需轉載者，請註明出處，謝謝!!

廢話不多說，以下開始我的步驟：
1. 滑頁定義跟功能表的用法先跟大家說明一下，
母頁:(按方向鍵”上”然後點左下角的”UP”之後出現的那一頁)
平常不會出現，可定義要有多少滑頁、滑頁的按鍵數、滑頁的字型、顏色…
滑頁：
實際的工作頁，由左右滑動切換，可以設定工作按鍵數，按鍵直接連結程式，也可以將按鍵設成目錄，自成另一子分頁、子子分頁…
**因為我的聯絡人是用語音命令呼叫的，所以這裡不說明寫聯絡人的方式，請見諒!!

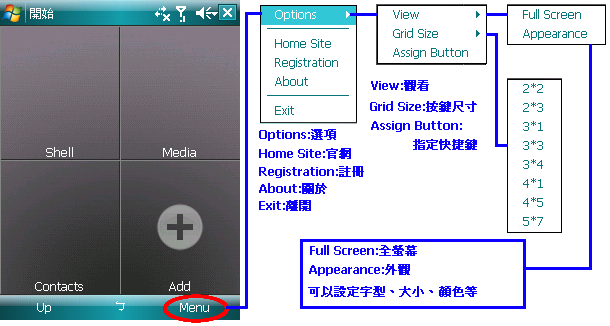

2. 先設定要幾個滑頁：內定為3頁:Shell、Media、Contacts。要變更的話，可以按方向鍵”上”，之後按左下角的”UP”就可以在跳出的母頁上看到內定的這三個按鍵，可以選Menu->Options->Grid size，然後選擇需要的數目，共有8種組合可選。也可以選Menu->Options->View->Appearance設定外觀。(如下圖)

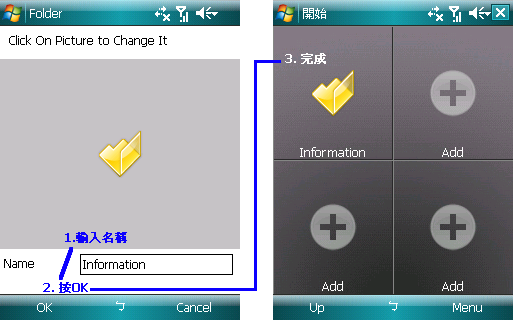

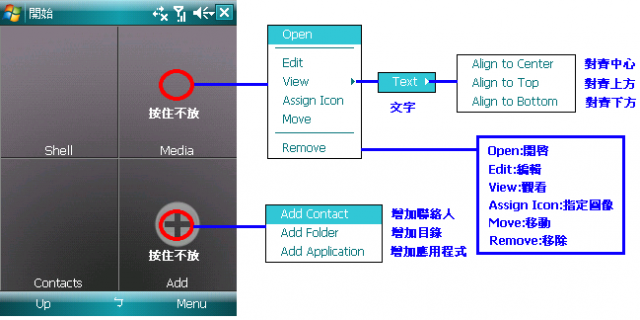

3. 設定滑頁名稱：在已有名稱和未指定名稱的按鍵上按住不放跳出的功能表並不相同，請參考下圖。建議先全部”Remove”再”Add Folder”。 在跳出來的頁面上輸入目錄的名稱再按OK就可以了，點一下圖片可以變更圖像，在這裡先不變更。




4. 設定滑頁按鍵數：點一下剛剛做好的按鍵進到滑頁裡，再點右下角的Menu->Options->Grid size->你要的按鍵數

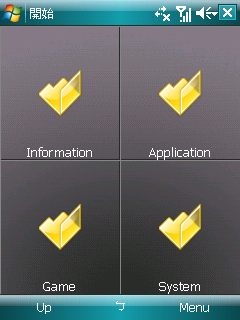

5. 重複上述步驟將滑頁的名稱及數量都先定義好。我的定義如下：Information 2x3個按鍵ID 0~5、Application 3x4個按鍵ID 6~17、Game 3x3個按鍵ID 18~26、System 3x4個按鍵ID 27~38。


6. 到\program files\TouchCommander的目錄檢查一下，裡面有三個子目錄：
Settings:放設定檔，副檔名為xml
Skin:放圖像、Icon，副檔名為png
進到Settings的目錄，應該可以看到7個檔案，有三個是xxx1.0.0.default.xml，這是程式自帶的內定值，另外的則是剛剛設定之後產生的自訂值。我們將AppInf1.0.0.default.xml、QuickCallTree1.0.0.default.xml、QuickCallTree1.0.0.xml這3支copy到電腦，並將AppInf1.0.0.default.xml改名為AppInf1.0.0.xml。

7. 準備要用的ICON，尺寸為48x48的png檔，紀錄檔名之後全部copy到Skin底下備用。

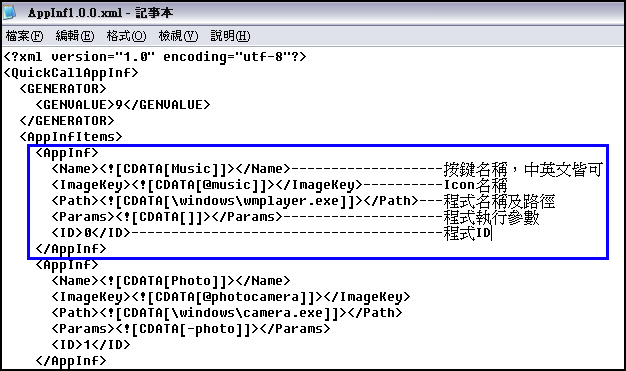

8. 從這裡開始用Notepad編輯xml檔。先打開AppInf1.0.0.xml，這支程式紀錄你指定程式的資訊及系統編號，打開後可以清楚的看到以<AppInf>為開頭、</AppInf>為結尾的段落，這就是我們要編輯的地方。如下圖：


將各項資料key入CDATA後面的中括號裡就可以。ImageKey後面的則填入你要的icon名稱，並在前面加上”@”，這表示會指向Skin目錄裡的圖標，若是不加”@”,則會指向THUMBS目錄去搜尋圖像。ID則填入你希望的程式代碼，不依順序或跳號也可以，我是依步驟5的編號來編碼。建議若是滑頁裡的按鍵還沒全部編好，ID也要先幫他留下來，以後要新增的話比較好改。不夠的就將這段複製貼上再編輯即可。
完成以後存檔跳出就完成了第一個xml的編輯。

9. QuickCallTree1.0.0.xml的編輯就比較亂，因為裡面沒分行，所以不太好分，編輯時注意也不要加分行(就是按Enter換行啦)。可以先點QuickCallTree1.0.0.default.xml 2下用IE開來看，同時用Notepad開啟檔案來相互對照。記得一個原則，所有的段落都是以<xxxx>開始、</xxxx>結束。且必需前後對照。

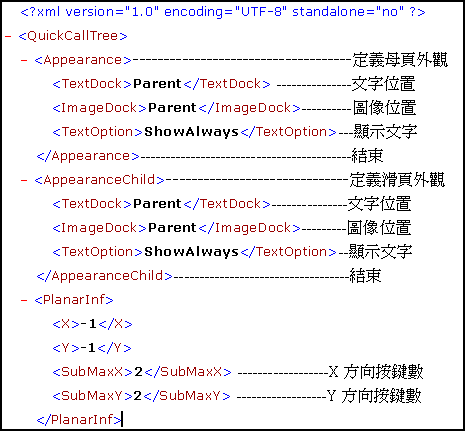

先看檔頭部份，檔頭定義母頁外觀及按鍵數，如下圖：


想要改變字型及大小，可以在<TextOption>ShowAlways</TextOption>底下加上
<InnerSpace>20</InnerSpace> 、<FontSize>22</FontSize>這2行。

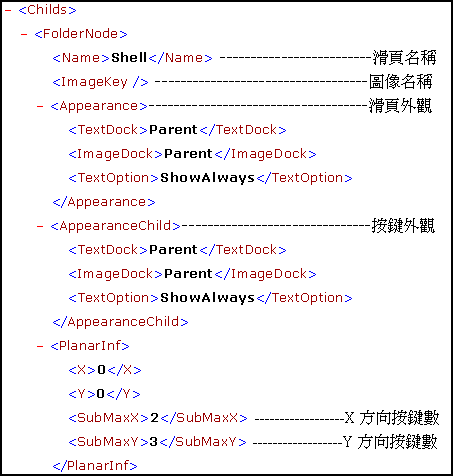

第二段：定義滑頁外觀及按鍵數，如下圖：

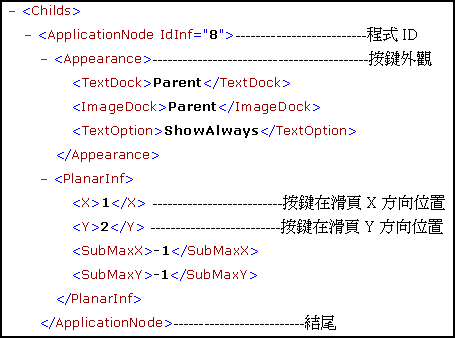

第三段：定義ID、按鍵外觀、位置。有幾點要注意：1.程式ID要對應AppInf1.0.0.xml裡的定義；2. 按鍵位置的定義為：左上角為(0,0)往右為(1,0)、(2,0)…，往下為(0,1)、(0,2)…；3. 要複製貼上的就是從<ApplicationNode IdInf="x">開始到</ApplicationNode>結尾的這段。
弄清楚結構之後，就開始到記事本編輯。

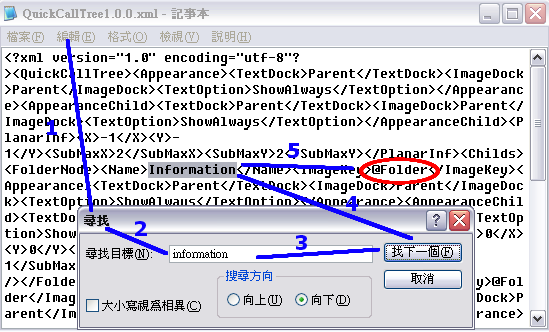

10. 先將母頁的圖像設定好。用編輯->尋找->輸入第一個滑頁名稱->找下一個，找到後在他後面ImageKey中間輸入你要的icon名稱，一樣在前面加個”@”。

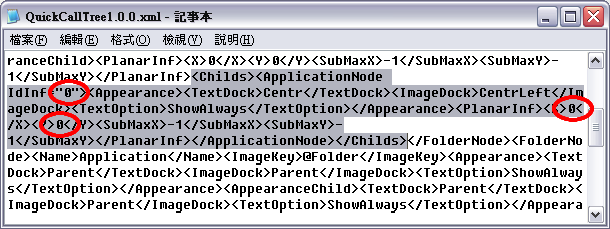

11. 定義按鍵ID及位置。一樣用尋找找：<Childs />，注意：因為有設幾個滑頁就有幾個，所以要從第一行往下找。然後改成<Childs></Childs>，再到QuickCallTree1.0.0.default.xml將<ApplicationNode IdInf="x">到</ApplicationNode>整段複製再貼到<Childs></Childs>的中間。然後再變更ID、X、Y即可。如下圖紅圈：


重複這個步驟將下一段接在</ApplicationNode>後面，直到該滑頁有用到的按鍵都設定到為止。

12. 重複步驟11繼續找下一個<Childs />，將所有滑頁都定義完，然後存檔跳出。要如何檢查有沒有編錯呢?直接點2下用IE檢查就可以，若是語法有錯，IE會出現錯誤訊息。

13. 最後將這2個檔案覆蓋回原檔案就大功告成啦!!Enjoy!!

<補充>(11/02新增)
1. 上面的方法只適用在第一次安裝且還未指定任何程式之前，指定過程式之後在步驟11會找不到<Childs />這個字串，這時候就要改用<ApplicationNode IdInf="x">這串字去找，”x”是你現在滑頁裡指定程式ID的最後一個，找到之後再往後找</ApplicationNode></Childs>這串字，然後將你要插入的段落再插入到</Childs>前面就可以了，所以我才說ID要先規劃好而且空號要幫他留下來，不然號碼插入之後，後面的全部要依序往後退而且AppInf1.0.0.xml的程式ID也要改，這樣出錯的機會就很大了。

2. 若是在按鍵上增加聯絡人的話，在settings的目錄裡會多出一個contactinf1.0.0.xml，目前推估，一般會出現錯誤狀況應該是在程式變動AppInf1.0.0.xml這個檔案時才會出現，因此新增、移除、編輯目錄(Folder)時會變動的只有QuickCallTree1.0.0.xml，新增、移除、編輯聯絡人(Contact)會變動的只有contactinf1.0.0.xml，因此基本上應該不會出錯，所以直接在TouchCommander的功能表去做就可以了，不必使用上述辦法。

3. 再次強調，要常備份AppInf1.0.0.xml、QuickCallTree1.0.0.xml這2個檔案，不管是當機、重灌…只要指定的程式路徑不變，把它們直接copy回Settings裡面就可以使用了，不必從頭來過。


以下就是我的作品，見笑了：

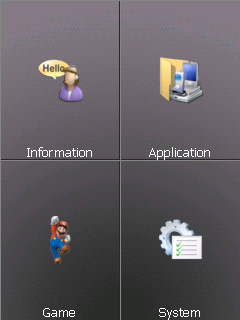

母頁：

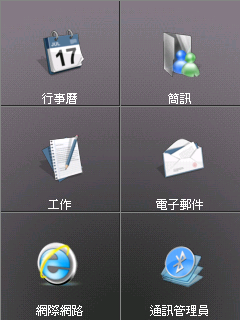

Information：

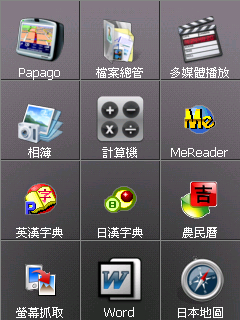

Application：

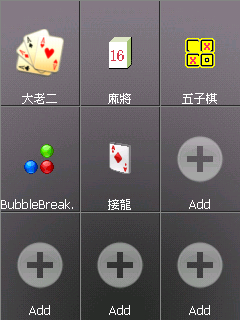

Game：


System：(未完成，因為找不到設定裡功能的連接，如背光、螢幕...)
