[分享] 街跑車GPS導航系統架設經驗

前言

我一向就是忠實的搖滾迷, 最愛牛仔及嬉皮風格.....說到二輪座駕...最愛的就是街跑車...揮別了陪我10個寒暑的"豪爽改裝車"....前幾天敗了新歡..."Hipster"
我對它很滿意, 但.....沒有配備GPS導航的車, 能叫好車嗎????
所以....GPS架設工程就此展開.....

<1>在閱讀本文之前, 若您沒有看過本文之
”前傳1”([分享]mouse型GPS機車導航之架設經驗), 及
”前傳2”([分享] 可防水 & 防曬 的機車用GPS車架製作經驗)

歡迎您前去看一下, 因本文與其”前傳1”及 ”前傳2”, 有些許連帶關係…..若看過前傳再看本文更能意會…..

點這裡看前傳1

點這裡看前傳2


正文

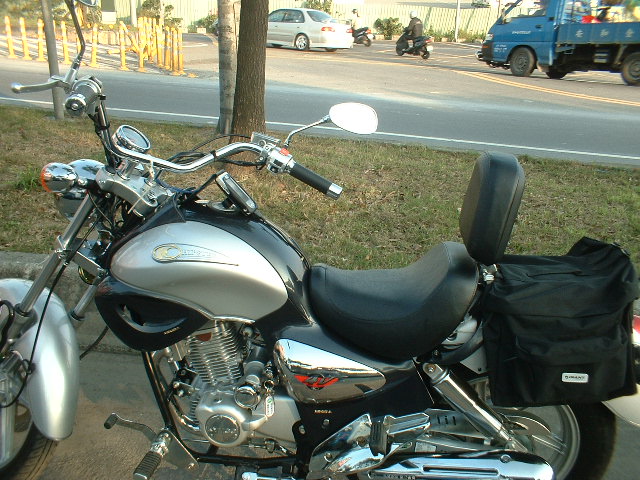

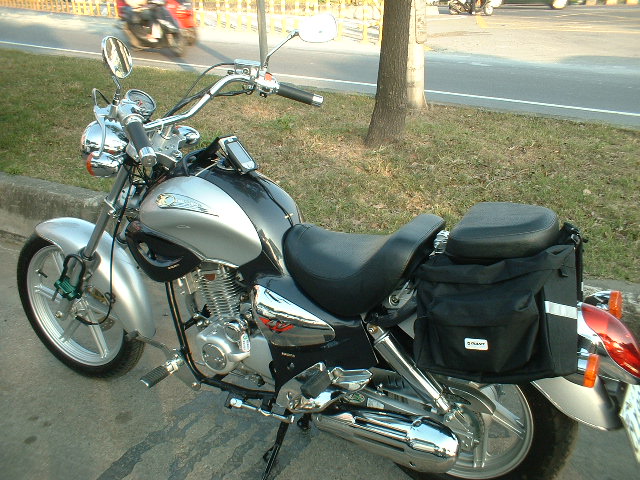

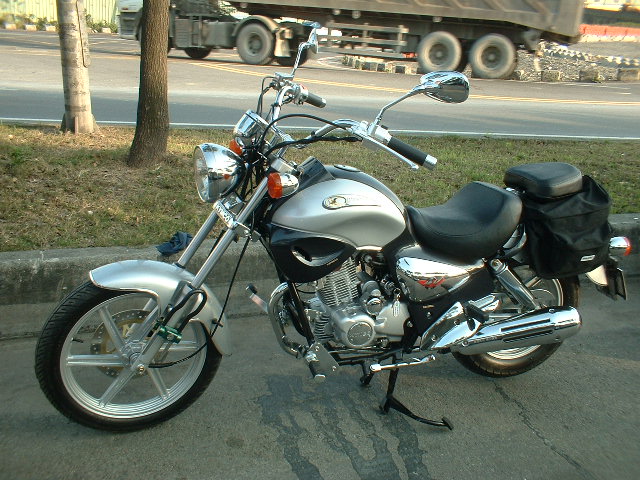

<一> 先來看看今天的主角...



<二>車架的部分
A.會用到的材料:
上掀式皮套, 需附皮帶掛扣 (約$600元)

B.車架架設程序:

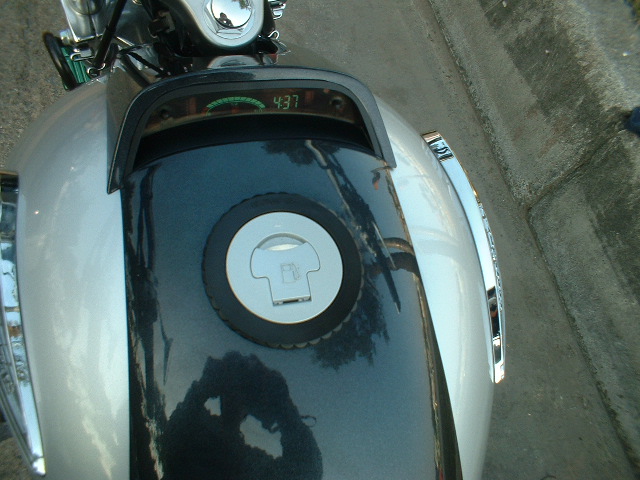

首先看到的是...美麗而無辜的油箱蓋....

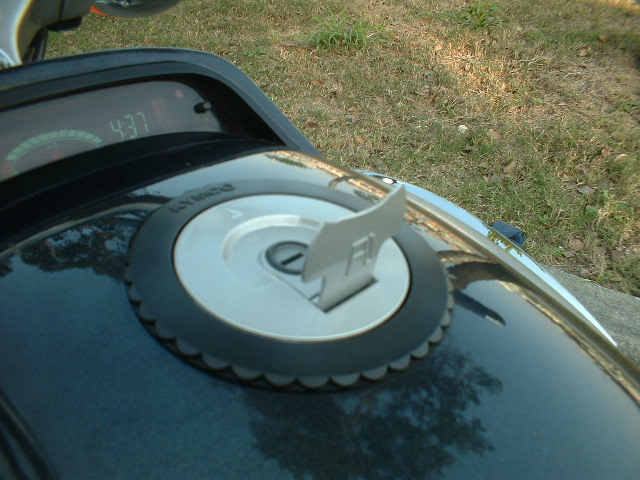

把它撥開來....

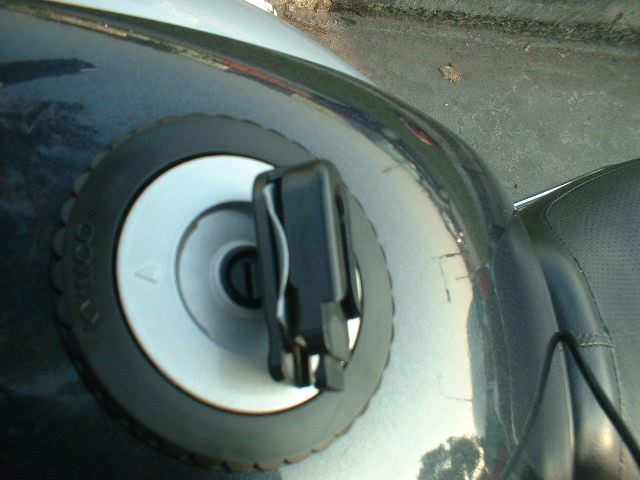

把上掀式皮套的皮帶扣夾上去...


把寶貝的pda扣上皮帶扣

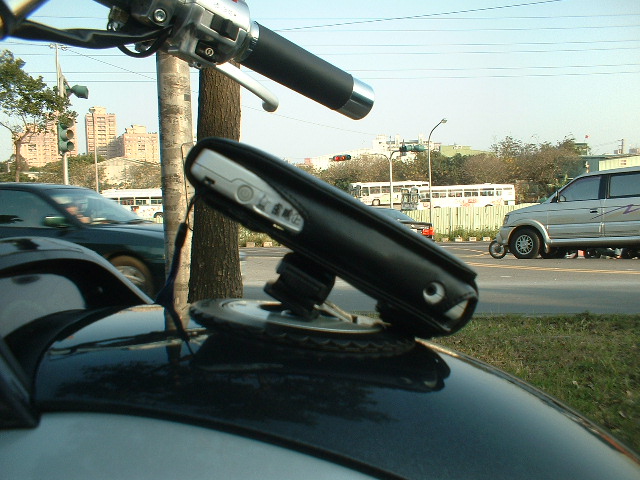

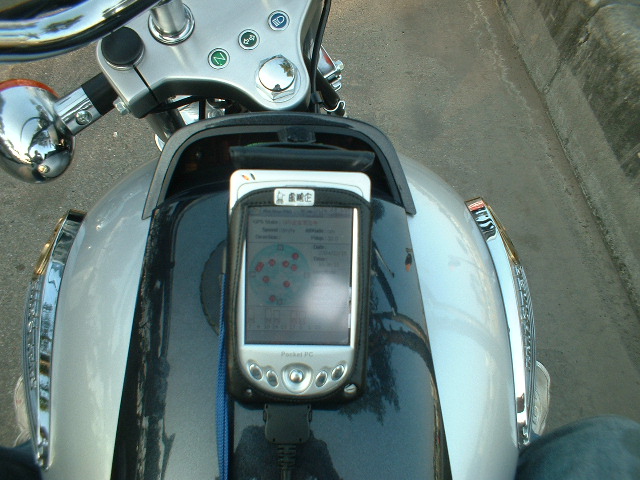

上視圖


把上掀式皮套打開...往後扳...扣在嬉皮車的LED油量顯示板上...


接上車充線...大公告成啦!!!!!

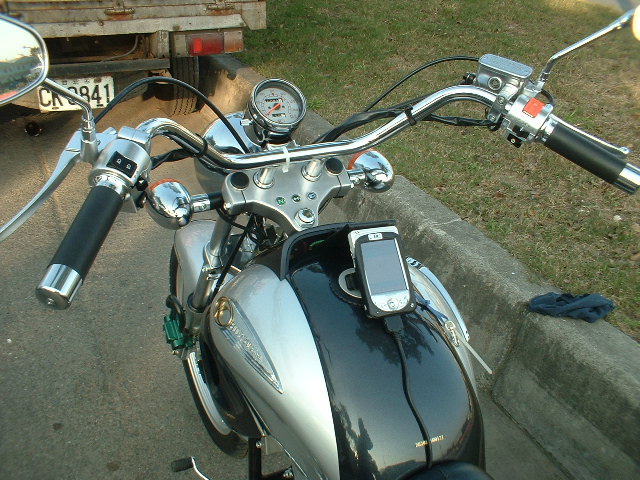

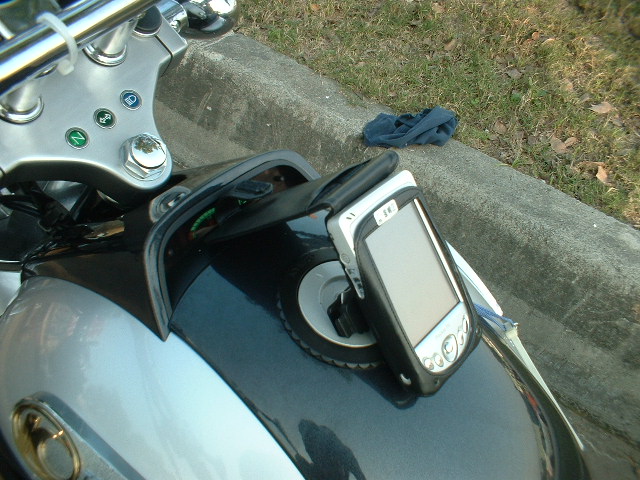

完成圖(近看圖)

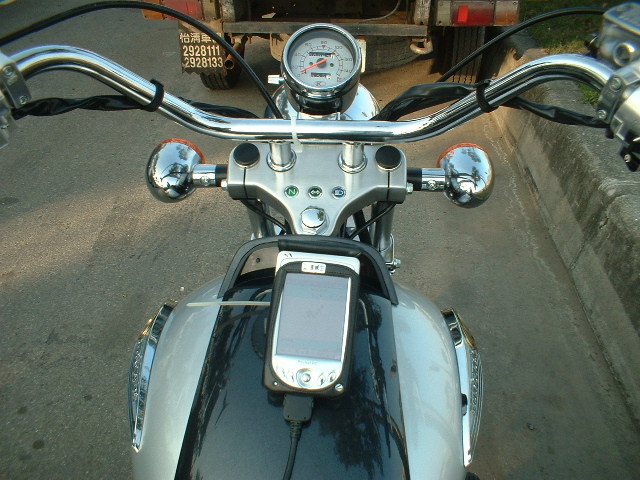

完成圖(遠觀圖)





完成圖(再遠一點...)

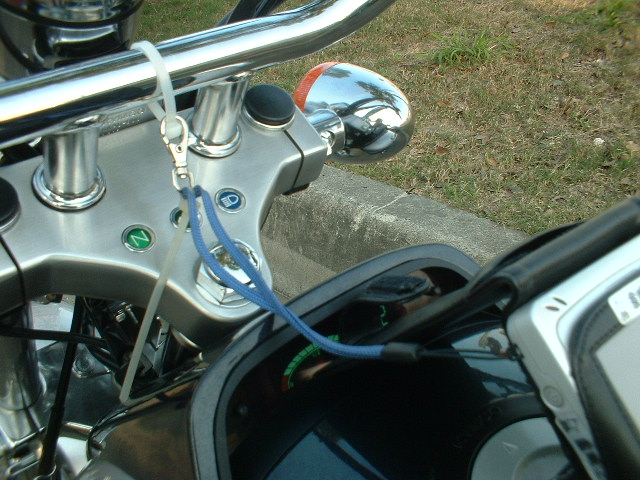

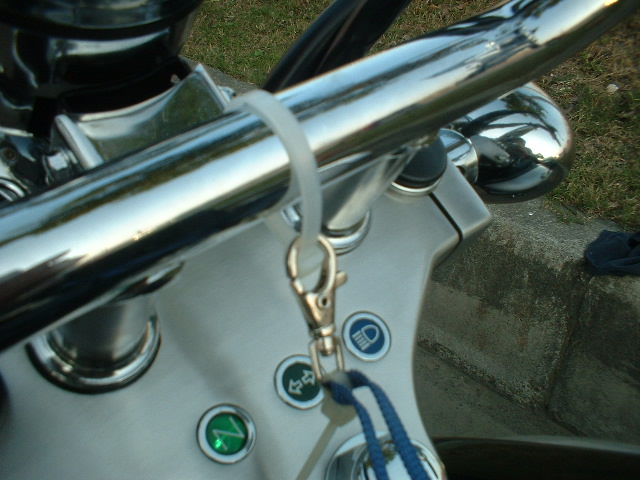

若怕此車架不穩固....那綁上安全帶如何....


你可以再靠近一點.....再近一點.....


<三>GPS電源供應的部分(自己懶的DIY可請機車行弄…..)
A. 會用到的材料(去電料行買):
(1) 點煙器一只(約10-25元)



(2) 電源線約1.5M(約10元)

B. 製作程序:
(1) 將點煙器之正,負極與電源線相接並焊接好. (安裝時沒拍照...故無圖….)
(2) 將正,負極兩條電源線接上機車電瓶. (安裝時沒拍照...故無圖….)
(3) 將電源線由機車內部走線至馬鞍帶後方.

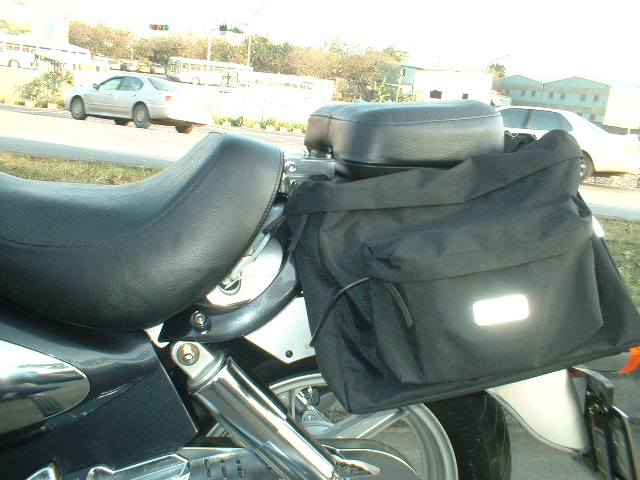

看到圖中的一條黑線嗎???那是車充線從那裡走過....

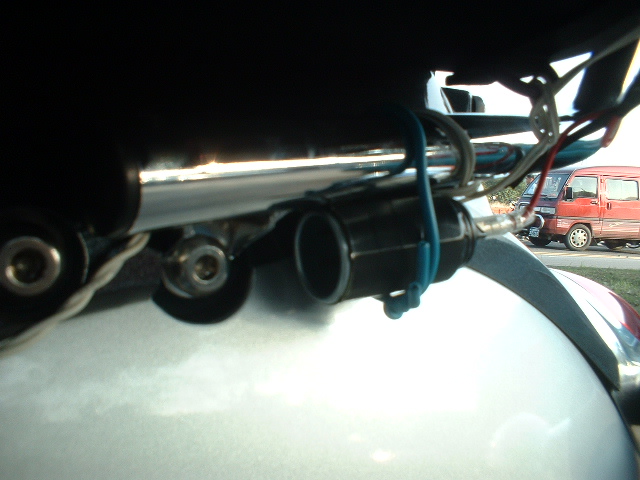

(4) 把點煙器的線整理整理, GPS供電器製作大工告成

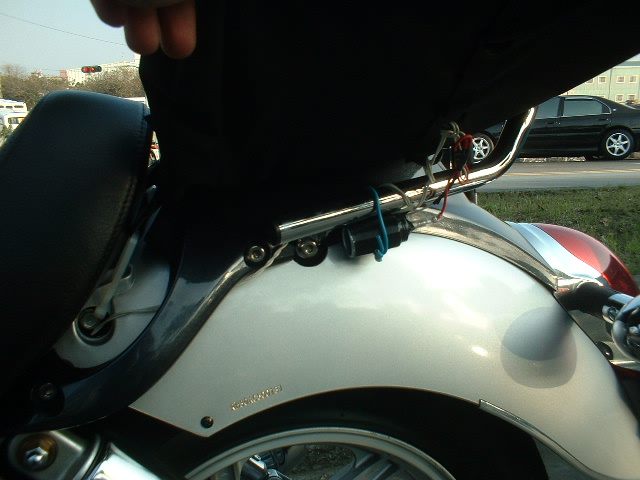

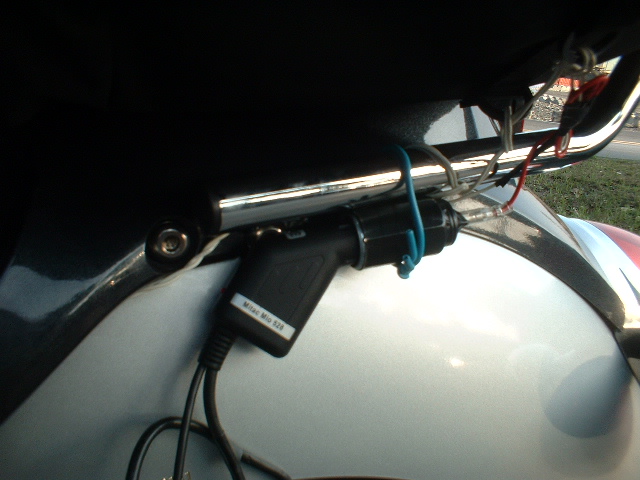

(5) 插上車充後的樣子...雖然有點醜....帶馬鞍帶放下後是看不到的...

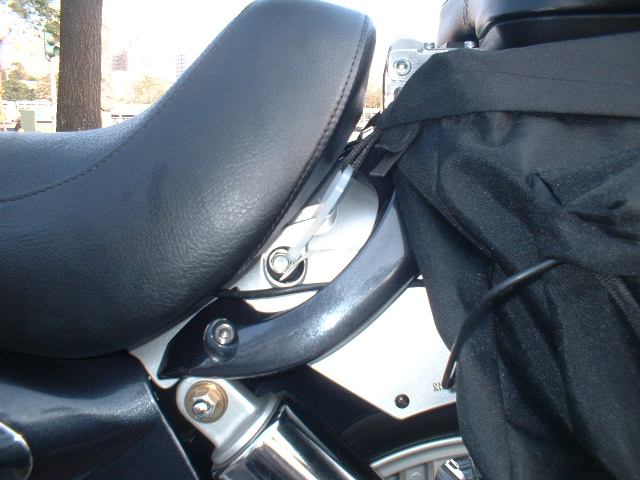

GPS RECEIVER 與車充中間的線

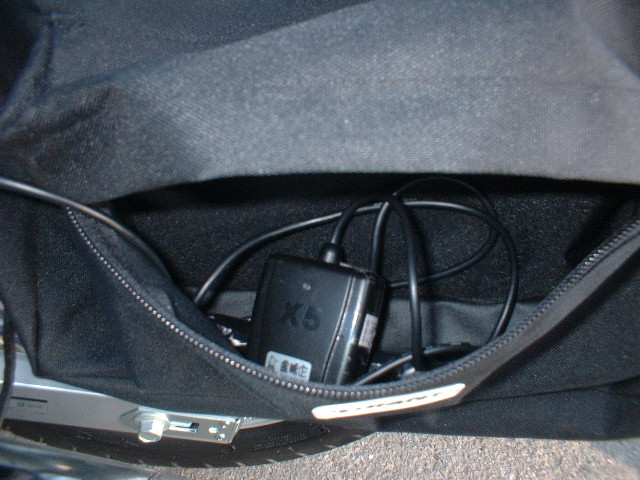

GPS RECEIVER放在馬鞍袋中就行了...收訊絲毫不受影響...

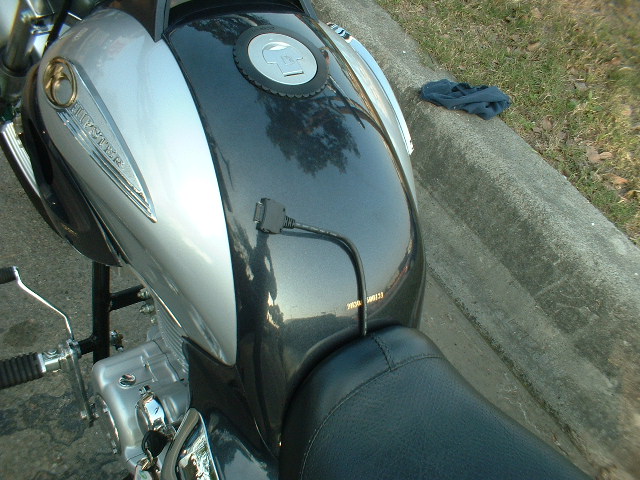

油箱上的車充線...


具備高科技GPS衛星導航的嬉皮車....它的美不因架設GPS而有任何折損...

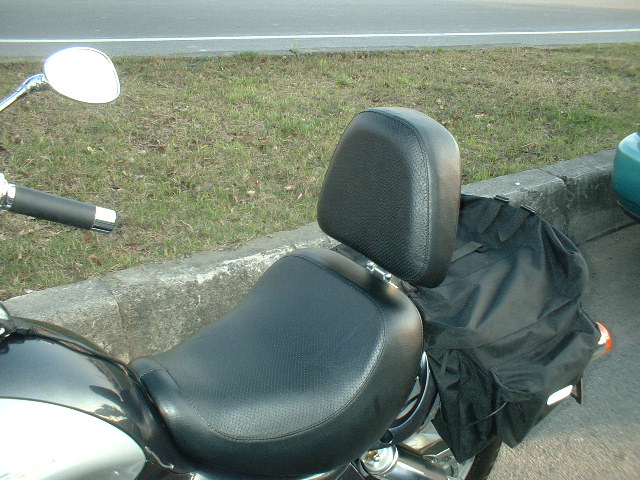

題外話....它的後座不載人時可當靠背.....靠著騎爽斃了.....

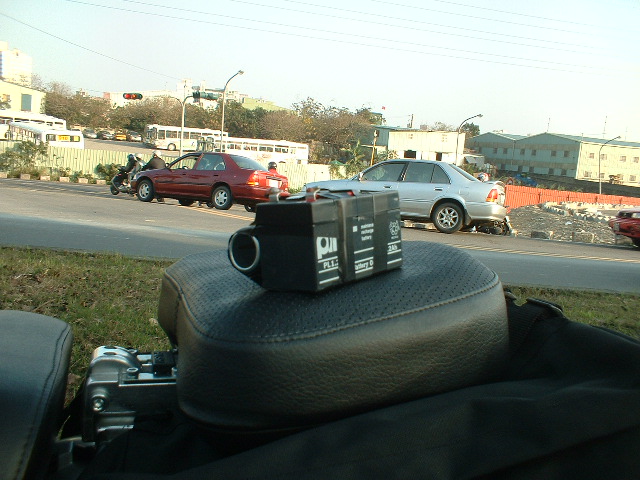

如果不想從電瓶牽電, 也可用外接小電瓶....至於製作方式...請看本文前傳..小電瓶放馬鞍袋中就行了....





結論 & FAQ
<一>防水問題
下雨天怎們辦???? 不怎們辦....這一台車我雨天是不騎它的....

<二>防盜的問題
怕MOUSE GPS被偷的人(像我…), 停好車就把它們都隨身帶走吧…
至於敢放心將MOUSE GPS就留在置物廂裡的人, 只要記的把PDA拔下帶走就行了

<三>防震的問題
我不擔心這個問題.

<四>PDA車架穩固性的問題
經這兩天飆車下來....不見PDA掉下來...穩固性及格...

<五>MOUSE GPS用於機車上的實用性與方便性
方便性不如藍芽或CF式的(天殺的....誰叫我買的是MIO339…),
但實用性還不錯….且第一代車架用的12V電池盒, 就某種程度上來說…也實現了MIO339成為手持式GPS的夢想

<六>白天導航時PDA螢幕看的清楚嗎???
以我的MIO339來說, 背光開強一點, 勉強低頭去看,還是看的到的....完全看不到是不可能的.....

<七>那大太陽底下的話....對PDA有影響嗎???
相關討論按這, http://www.mobile01.com/topicdetail.php?f=61&t=13341

<八>我的肺腑之言
如果你是要買GPS, 而大部分時間給機車使用的….不要考慮MOUSE型的….不要再犯下前人犯下的錯....



後記
<1>本文章僅供參考, 不負任何責任
<2>本文章只在MOBILE 01發表, 另本文章之文字&圖片,禁止轉載及引用.
<3>本文有任何謬誤, 還請各位前輩指導.
<4>本文歡迎大家回應&討論
<5>若大家覺得本文還可以, 請前輩們給我加分鼓勵. 我會出續集喔!

-TO BE CONTINUED-
