呵呵! 這樣的地圖算完成了嗎? 當然不是, 地圖有道路, 只是最最基本的條件而已. 還有其他更多的訊息, 需要再添加進去的. 接下來, 我們就先從地標著手吧!

打開OZI, 載入影像版電子地圖.
看吧! 地圖上花花綠綠的多好看, 除了道路, 還有很多其他的資訊很有用的.
話不多說, 工作吧!
按”Position & Set Waypoints on Map”

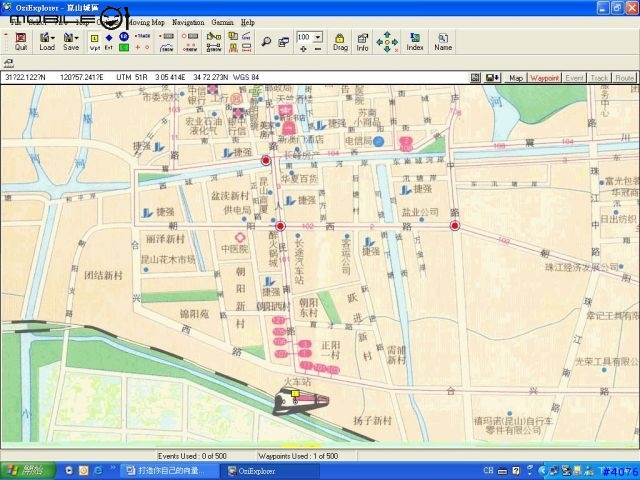

挑一個你想加入的興趣點, 譬如說, 火車站.
打造你自己的向量地圖(完)

這時候會出現一個黃色牌子.

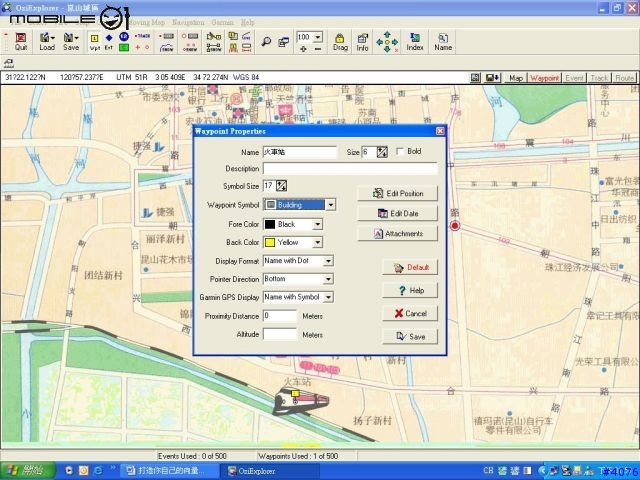

按滑鼠右鍵來修改Properties
鍵入名稱: 火車站
目標點圖樣沒有”火車站”的分類, 那就設成”建築物(Building)”吧!
打造你自己的向量地圖(完)

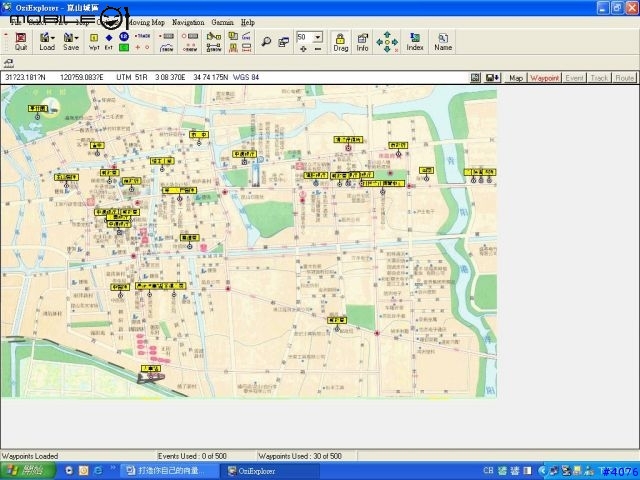

再來就依樣畫葫蘆, 把你想要的地標都給標上去. 例如醫院, 銀行, 郵局等等.
打造你自己的向量地圖(完)

OK. 然後就是存檔囉! 選擇”Save waypoints to file”.

接下來再轉換平台到Mapedit, 載入之前的檔案.
按Add, 加入剛剛的Waypoint檔案. 出現下圖
打造你自己的向量地圖(完)

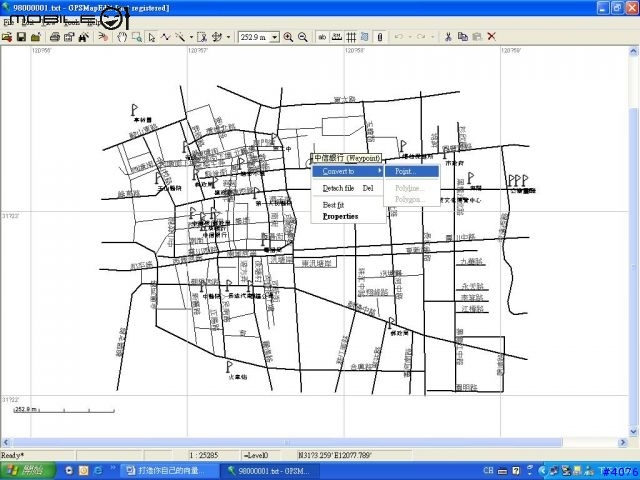

這個地標還真難看. 不過因為Mapedit和OZI分類不同, 還是得重新再修改一次.
打造你自己的向量地圖(完)

Level0, 按OK.

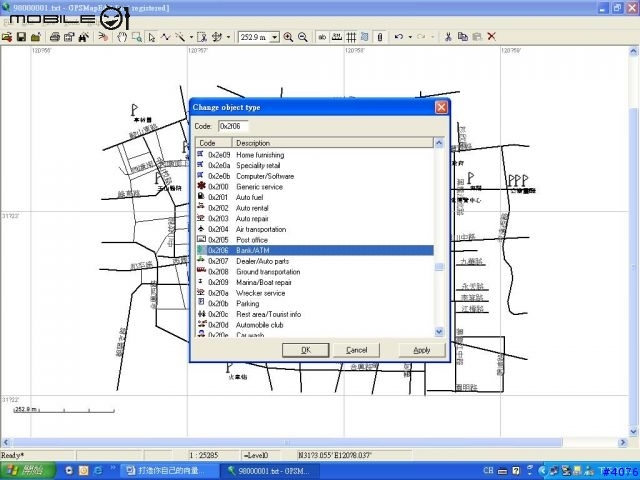

哇! 這裡可選的花樣可就多了. 銀行銀行… 有了, 2f06“銀行/提款機”.
打造你自己的向量地圖(完)

依序將剛剛選定的地標都完成輸入吧!
然後再把剛剛載入的地標檔移除.

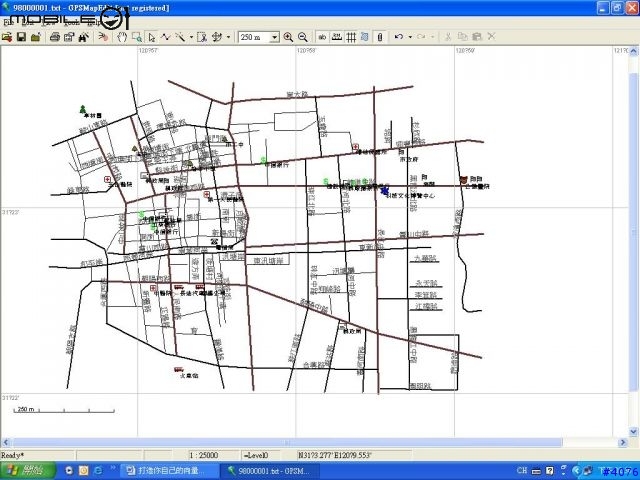

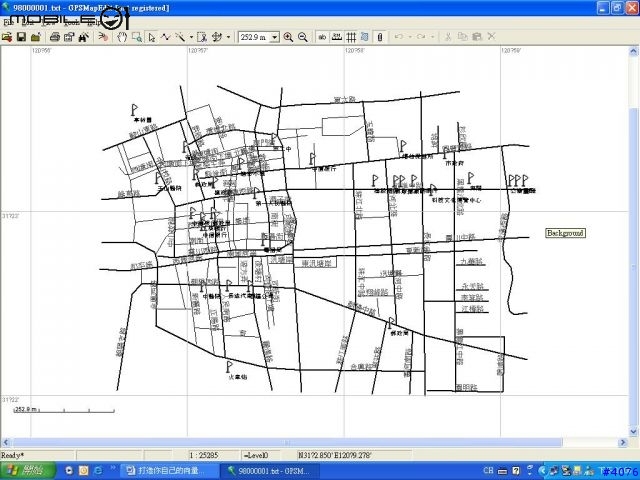

完成圖如下
打造你自己的向量地圖(完)

嗯! 有點樣子了. 不過地圖還是烏漆嘛黑的不好看, 來變點顏色吧!
把幾條道路升級成”快速道路”…
打造你自己的向量地圖(完)

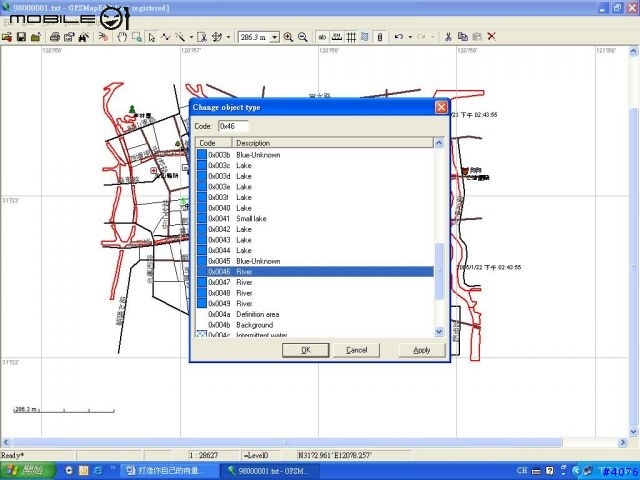

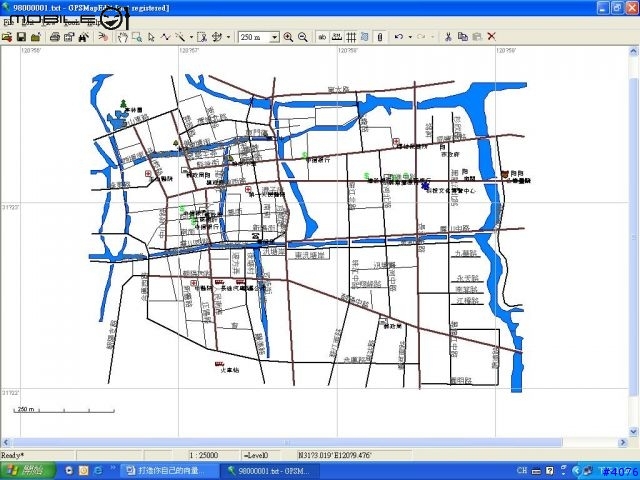

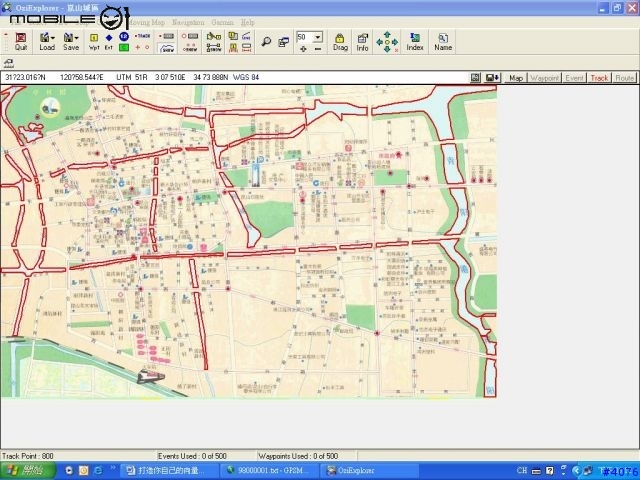

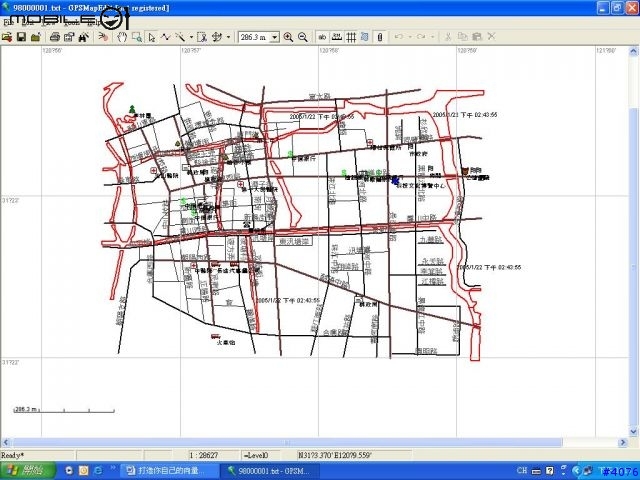

結束了嗎? 嗯! 還有個東西可以玩, 不過工程蠻大的, 小弟只貼些圖, 看看就好!
打造你自己的向量地圖(完)
打造你自己的向量地圖(完)
打造你自己的向量地圖(完)
打造你自己的向量地圖(完)
打造你自己的向量地圖(完)

OK. 自製地圖的介紹, 就到這裡告一個段落了. 地圖裡的三要素, 道路, 地標和區域, 各位想必都已經有了初步的了解, 有能力可以自行添加了. 再來的地圖架構和其他參數設定屬於進階班, 留待以後有機會再聊吧!

後記:
1. 為什麼要自己做地圖?
很簡單, 買不到地圖的話, 唯一的方法只有自己做. 不然拿著台灣做的Garmin GPS到了大陸, 一點用處都沒有.

2. 自製的地圖可以延伸嗎?
當然可以. 即使相距幾十公里外的另一個城市, 都可以透過Mapedit, 擺放在同一個圖層裡 ,只不過"Background"那個框框就得相對加大了. 但是不需要這麼麻煩, 由於sendmap這支程式支援一次載入多個地圖, 所以地圖不妨分開做, 也方便編輯和管理.

3. 自製的地圖支援turn-by-turn路徑規畫嗎?
這就沒有了. 原因在於地圖編輯程式本身不支援, 那就沒辦法了.

4. 自製地圖準確度如何? 需要校正嗎?
自製地圖的準確度, 來自於紙圖本身的準確度, 還有校正點正不正確. 不過只要帶著GPS, 到當地繞一兩圈回來, 拿GPS的軌跡, 就可以校正地圖了. 這就是自製地圖的好處, 不用每天去跟研X抱怨圖資不正確, 哪邊又有新開的路未收錄, 所有的事情, 都在彈指間, 自己就能一手搞定.

文章關鍵字
很棒的教學! 給分!
相信很多人看了大大的教學後,
都會動手做一個屬於自己的地圖!
太棒了!可是每一個地點都得畫上一張嗎?還有請問連接起來有沒有問題呢?
就是這樣.喵.^_^現役NISSAN TEANA 250XL =180匹+23.2kgm/rpm
是的, 在買不到圖資的情況下, 別無選擇, 每個地點都得畫一遍囉! 如果您不是一天要拜訪一個新城市的話, 僅僅製作簡略的"道路"圖, 速度應該還是很快的. 重點是您必須事先取得當地的紙圖, 還有校正的資料, 才能在抵達之前, 就做好地圖備用的. 另外, 大都市就不用這麼麻煩了. 很多電子廠商都有出地圖, 直接買來用就行啦!

"連接"?? 什麼意思? 把不同的城市連接起來嗎? 原文已經說了, 建議地圖分開製作, 再一次上傳到GPS裡即可. 只要background那個步驟有做好的話, GPS會自動切換地圖的.
henryc 厲害!!我最近也在研究OZI,不過我對他的3D地圖顯示功能比較感興趣,您有研究嗎?另外再請問一下你使用的 Garmin GPS 是什麼型號的?是中文機嗎?謝謝!
只可惜圖資工具目前不支援 Turn By Turn 的功能,不然我們就來號召大家自己來,
一定可以做出好的導航地圖的。
不想唸物理了...
a66a9 wrote:
henryc 厲害!!我最近也在研究OZI,不過我對他的3D地圖顯示功能比較感興趣,您有研究嗎?另外再請問一下你使用的 Garmin GPS 是什麼型號的?是中文機嗎?謝謝!


很抱歉, OZI 3D沒研究. 小弟只對向量圖感興趣而已, 3D的實用價值並不算太高.
小弟拿的GPS是Vista T, 除了沒有路徑規畫功能外, 其他功能還有纖細體積都是伴隨小弟跑遍各地的好夥伴.

wenwenwen wrote:
只可惜圖資工具目前不支援 Turn By Turn 的功能,不然我們就來號召大家自己來,
一定可以做出好的導航地圖的。

是有圖資工具可以支援編輯出具有Turn By Turn 功能的地圖來的, 但是高達440歐元的價格, 實在太貴了. 再說小弟目前拿的Vista T, 本身又不支援路徑規畫. 呵呵! 地圖做出來給誰用啊?
有沒人知道如何使用 mapit 做出 handmap 圖 我的 Palm OS4 沒地圖
想自己 拿 papago 改自己住地方的地圖 做成 handmap
有沒人知道要如何使用 mapit 軟體阿

http://www.handmap.net/mapit.htm

這是 freeware ..
大略看了一下您提到的網頁, 原來也有人利用同樣"描圖"的方法來產生地圖. 不過小弟沒有PALM的機子, 就算真要去研究這個製圖軟體, 也沒有平台可以拿來做實驗(網頁說了, 製作出來的地圖只有Handmap才能看到.) 所以恐怕很難幫上你的忙, 真是很抱歉!
Big Cat
thank you .. 其實 palm 有 emulator 叫 POSE 很容易找到
可在 windows OS 下使用 pose 上使用 handmap
..不過 最大問題 是我不知道要如何使用 mapit 做
http://www.chinyue.com/palm/palmdevpose.html

rom 網路都有 ..
