分享一個行動電源

前陣子到日本去玩了五天。出國前,想著第一次到日本,聽說有好多漂亮的風景可看,還有雪景耶,可是也一直想著手機和相機電力的問題。

手機是Asus P525,SIM卡會把它Disable掉,無線部份只開藍芽來聽音樂,避免不小心接到或打出電話,純粹只是當成遊戲機/PMP/MP3。但若五天的行程下來,鐵定還是會遇到電力耗盡的問題。

相機還是以輕便好用為主,所以還是帶了Sanyo C6出去。這部相機的問題是電池容量太小,才720mAh,拍沒兩下子就沒電了。規格說是雙CPU,耗電那麼大,卻只配一個雞肋容量的電池,設計這部相機的人當初不知道腦袋在想什麼。

帶備用電池可能要帶好幾個,不然一天可能只能拍個幾十張而已就沒電,只能望著美麗的風景乾瞪眼。變壓器是在飯店裡才能用,路上沒電,這傢伙是派不上用場的。而且充一個電池大概要三、四個小時,一個晚上充電,半夜還要起床換電池,恐怕也只能充個兩個電池。而且,藍芽耳機+手機+相機,變壓器要帶三個,想起來就累。

後來想想,這三種設備都吃5V的電源,用USB就可以充電了。所以腦筋動一下,想到電力銀行之類的行動電源。

藍芽耳機和手機都有現成的USB充電線,但相機沒有。而且我也沒有行動電源。充電線好解決,手工打造一個便是,但行動電源就要另外花錢買了。

上網找了很久,不外乎是一千出頭mAh的小型USB行動電源,或是三號/四號電池轉USB的行動電源。前者容量太小,應急很好用,但遇到像這次長時間用電的場合,有等於沒有。後者也是應急很方便,長時間用電可能要背一狗票的充電電池。

就在心灰意冷的時候,忽然看到這個東西。這傢伙不但容量高達11.1V/4400mAh,而且還支援雙輸出,有筆電的16/19V,也有USB的5V。

看了看規格,這正合乎我的需求。二話不說,就上網刷了卡。

隔了兩天,東西就到了。外包裝就長得像這樣。

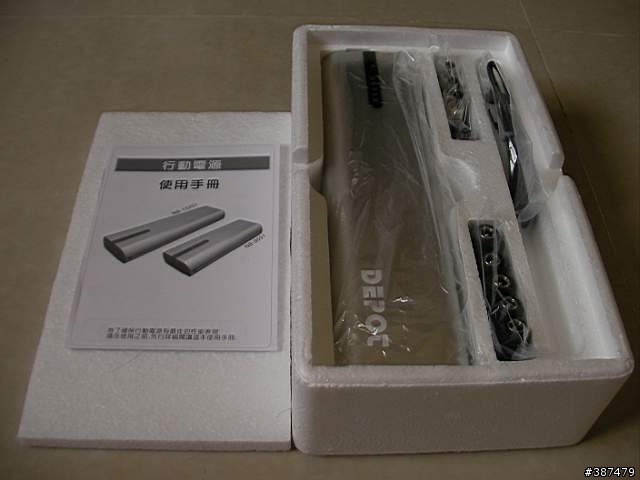

打開來看一下,是用保麗龍盒包裝。以現在幾乎是紙材的包裝趨勢來說,這個不太環保。




先不管那麼多了,看一下全部的配備吧!


咦?怎麼沒有充電器啊?那沒電了怎麼辦?趕緊翻翻使用手冊,原來它可以用筆電的充電器來充電,不需特別的充電器。這廠商真聰明,省下不少變壓器的成本。

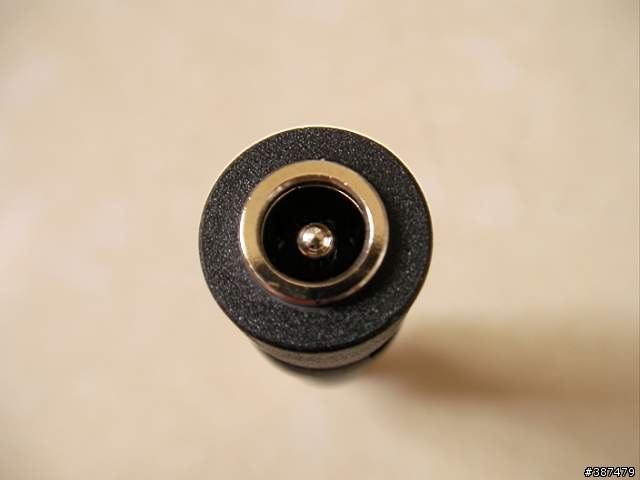

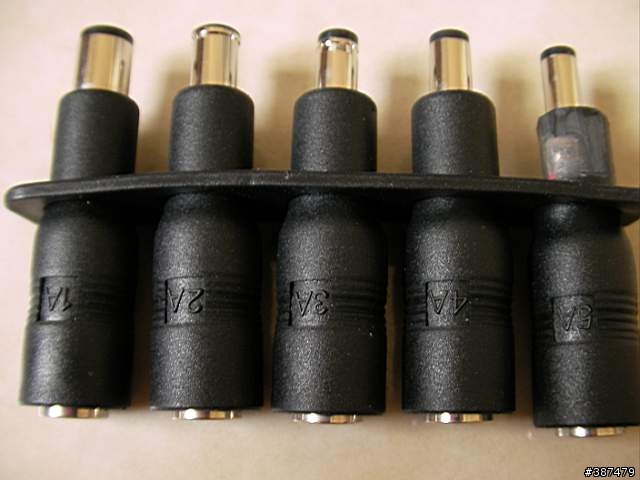

它附了兩排轉接插頭,白色和黑色的。白色的是用在筆電的變壓器,黑色的是拿來接筆電。

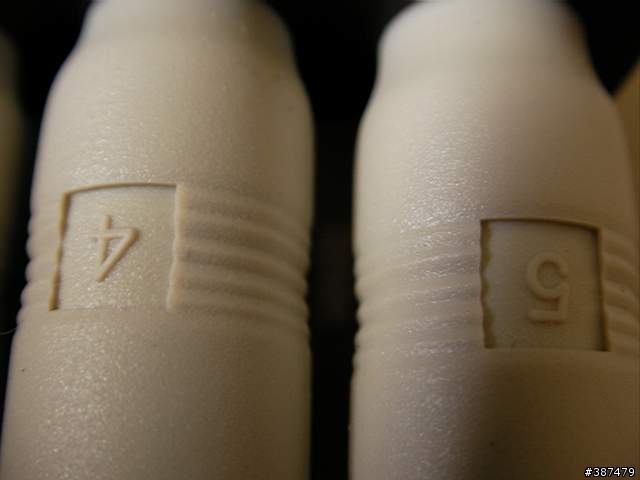

每一個頭都有標示號碼,說明書上有提到哪個號碼對應到哪個廠牌。不過實際測試,現在筆電的接頭都不盡相同,看號碼是不準的。使用者可以自己試試看,挑自己合用的頭來用。

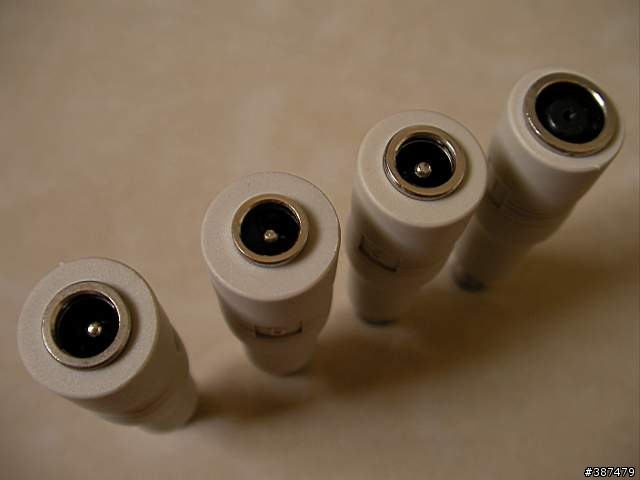

白色的只附四個,因為有一個就在那條行動電源輸出線上面。我說,你可以附其他的頭啊,空一個在那裡,很奇怪耶!

黑色5A那個頭有些殘缺,並不是廠商附了瑕疵品,而是我自己加工的。因為我的筆電Asus S300N的電源插頭附近機殼剛好有一個凸出來的部份,會卡到這個頭。換個方式說,就是這個5A頭太大了,會撞到機殼,只好忍痛削掉一部份。

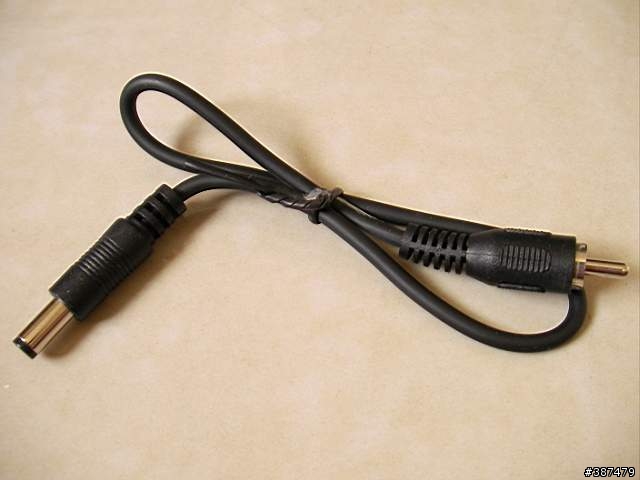

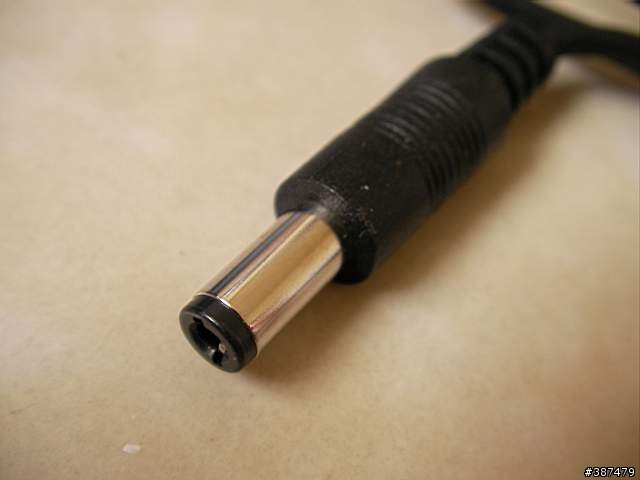

這條是行動電源要接筆電的輸出線。

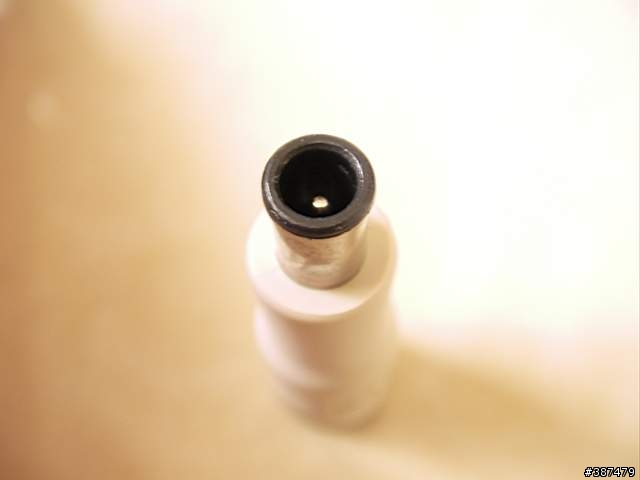

前面提到,它可以用筆電的充電器來充電,但每部筆電的變壓器接頭都不盡相同,所以它附了白色的頭來轉接,再接到行動電源上進行充電。

當它變成筆電的外接電源時,因為每部筆電的變壓器接頭都不盡相同,所以它附了黑色的轉接頭,先接到輸出線上,再接到筆電上供電。

這麼多的轉換頭,很怕不小心搞丟。但因為各頭剛好有對應,所以我把它們接成這樣子,轉接頭合成獸


這是行動電力的長相,有點大,又不會太大。


前面提到雙輸出,以下就是它的長相。


左邊是16/19V輸出,上方有個小開關可以切換。中間是USB的5V輸出,右邊是充電的輸入孔。

它附了個電源開關,不用的時候可以關掉行動電源,省下電力輸出。

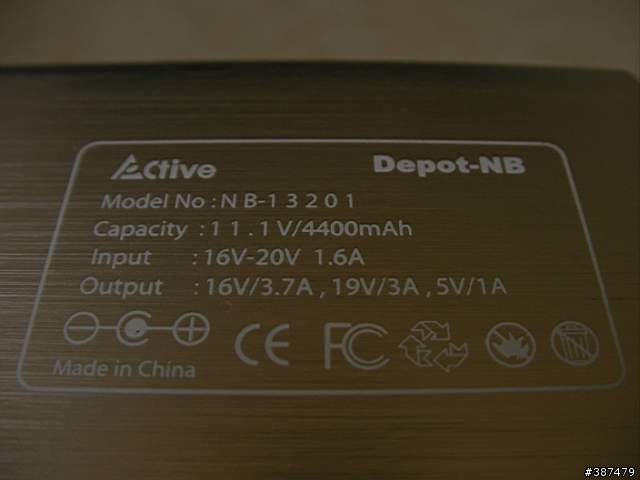

看一下生產地,MIC。


電源開關打開後,會有LED來指示電力殘量。一個燈是20%,看剩幾個燈就知道還剩多少電力。

開電前:


開電後:

一個兩個三個四個五個,五燈獎!

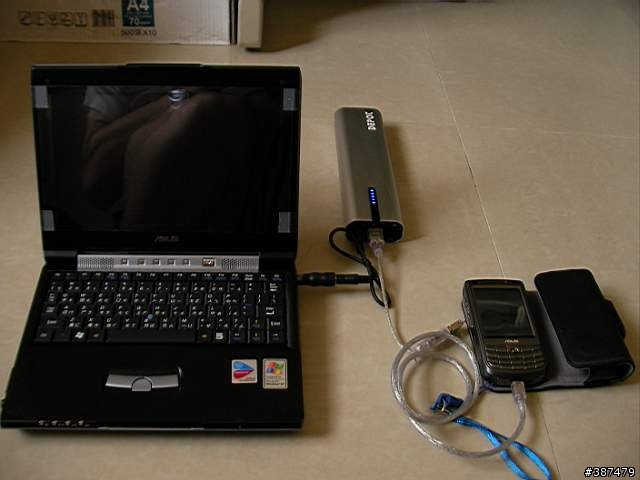

以下是實際供電時的圖片。


開關要切在On的位置。


以下是實際充電時的圖片。


開關要切在Off的位置。


它的LED其實是掃描式點亮,可能裡面有一個埋控在管理。如果把相機快門開快一些,可以拍出LED分開點亮的照片。如果要惡搞,還可以拿來揮舞當成閃光棒,新奇又好玩呢!

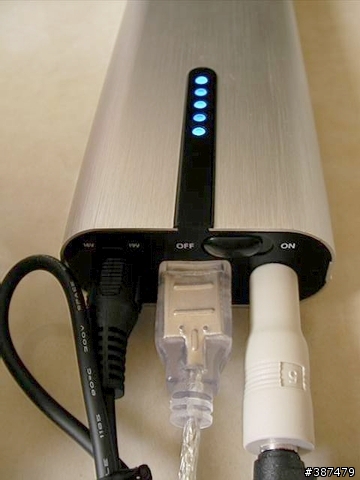

這個行動電源支援充電時順便輸出電力。上面那張照片就是充電兼供電的使用方式。

充電的時候,行動電源會以LED閃燈的方式來指示充電進度。若恆亮一個燈,其他燈輪流閃爍,表示至少已經有20%的電力,恆亮兩個燈表示至少已經有40%的電力,以此類推。

不過我發現這個功能有Bug。

每次我都是用到沒電時才充電,但一插上去就直接先亮兩個燈,直接先兩個燈送分嗎?然後,等到所有燈都不閃了,依照說明,這是充飽電的狀態。但實際經驗,此時如果拔掉充電,其實是還沒充飽的,放電時間少很多。

經過我的測試,我找到一個方法可以確認充飽電。充電時必須把開關關掉,然後隨便找個USB設備接上行動電力的USB Port。若完全充飽電,因為開關是關的,USB設備會斷電。若還沒充飽電,即便是燈已經都不閃了,USB外接設備還是會有電力供應。

我把這個行動電源帶去日本。如果相機直接接上行動電源,全天不關電,一天下來拍了一百多張,外加拍了快一小時的MP4影片,只掉了一格電力,第二天還是可以繼續撐,第三天才會沒電。以實際外出應用來說,這個已經非常夠用了。

若實際拿筆電來測試,我的S300N用的是11.1V/2200mAh的鋰電池。用BIOS的電力校正功能,用到完全沒電關機後,把剛充飽的行動電源插上去,可以完整充飽電池,第二趟電力校正則接近充飽,看起來和規格差不多。

如果有人想問我哪裡買,多少錢,這裡是M01,不方便說,避免廣告嫌疑。不過上面都有名稱,自己上網找一下,應該很容易找到才是。

================ 2009/09/01晚上的感嘆 ================
從我貼出這個電源以後,到現在也超過一年了。這個行動電源不知道投胎到哪裡去了,早就掛了。電池怎樣都充不飽,找不到廠家可以做售後服務,就這樣掛點了。

拆開研究,是三個鋰電池包串聯。其中一個鋰電池包老化了,但其他兩個還是好的。不過因為是串聯,死一個其他兩個也沒辦法發揮作用,整台就不能用了。

後來我又買了另一家的,號稱18000mAh,不過也是有問題。5V USB輸出電壓竟然不是定值。開路是5.5V,350mA時是5V,500mA時是4.5~4.7V,所以5V僅能達到350mA。打電話向廠家抱怨,結果說他們的設計就是這樣,不然就叫我寄回去,他們再換給我一個5V恆定的版本。

怎麼會設計這種USB的供電方式?再加上更之前還有其他難以接受的問題,我對他們實在是沒信心,所以沒寄回去。我現在是用之前拆車充的電路,改裝成接它的19V輸出(電壓一樣也不是定值,唉~~~),轉成5V輸出來用。

不過容量真的很大,使用2200mAh電池的Asus S300N,可以充兩次電還有剩。當然啦,因為電源轉換效率不可能100%,從行動電源內部昇壓到19V給筆電,筆電再從19V降壓到11.1V,這樣就兩次效率損失,所以不會出現18000/2200這種神奇效果。S300N能充兩次,我覺得是在可接受範圍內了。
不知道要簽什麼的說‧‧‧
感謝分享,真是好物啊
但他又說明"不支援64位元雙核心CPU"這又是怎樣一回是啊?
Yx 與 Px的差價高達$1100,售價蠻有競爭力,真是流口水....... ,但是我2月才換電池......嘆
看起來真是個好物
不知道X61能不能用?
能用的話
Warner wrote:
不知道X61能不能用?
能用的話...(恕刪)

只要使用的外接電壓是16V或19V,或是可以接USB供電的設備,都可以用喔!我自己的相機、手機、筆電,都用得超開心!

如果是使用電源頭(非USB那種),記得要看一下接頭極性,有內正外負和內負外正兩種。常見的是內正外負,但你永遠不知道設備廠商會不會特立獨行,給你來個不一樣的驚喜!
不知道要簽什麼的說‧‧‧
jump_huang wrote:
但他又說明"不支援64位元雙核心CPU"這又是怎樣一回是啊?...(恕刪)

我想這是網頁編寫人員複製貼上時沒有拿掉的多餘文字吧‧‧‧

外接電源能不能用,只跟電壓、電流、電力容量、極性、有沒有對應接頭有關,頭一次聽到外接電源跟你用哪個CPU會有關係的。

jump_huang wrote:
Yx 與 Px的差價高達$1100,售價蠻有競爭力,真是流口水..........(恕刪)

這個,PC家的已經拿掉了,換成另一個價格上架,現在PC家和雅虎的價格是一樣的。PC家原先那個超便宜價格,也就是你說差了1100那個價格,要不就是限時搶購,要不就是網頁編寫人員複製貼上時又搞烏龍了,PC家很常發生這種事情。
不知道要簽什麼的說‧‧‧
雙子貓 wrote:
前陣子到日本去玩了五...(恕刪)

可以PM購買資訊嗎
我在某賣場看到這種"7in1小巧型隨身應急電池24000mAh超大容量"
24000mAh超大容量耶....不就等於24Ah嗎...一個停電緊急照明燈的好像才12V7Ah
我沒看它有標輸出電壓,但如果以5V計算,這個小東西竟然有120W的蓄電量,比NP7-12電瓶84W還大近50%
不知道是不是真的
但是如果是真的,拿它來當行動電源應該也很不賴吧
來如風,去如風
jeffchien wrote:
我在某賣場看到這種"7in1小巧型隨身應急電池24000mAh超大容量"...(恕刪)

有點腰身曲線,表面有印一個像微笑的標誌,是那個嗎?剛剛上網google一下,PChome和Yahoo也有賣,台幣800,其他網路商店則是499~590不等。

24000mAh,裡面應該不少電池芯或鋰電池包串並聯,光裡頭的電池成本就不只這個價錢吧!這東西怎麼這麼低價?怪怪的。

================ 感嘆分格線 ================
從我貼出這個電源以後,到現在也超過一年了。這個行動電源不知道投胎到哪裡去了,早就掛了。電池怎樣都充不飽,找不到廠家可以做售後服務,就這樣掛點了。

拆開研究,是三個鋰電池包串聯。其中一個鋰電池包老化了,但其他兩個還是好的。不過因為是串聯,死一個其他兩個也沒辦法發揮作用,整台就不能用了。

後來我又買了另一家的,號稱18000mAh,不過也是有問題。5V USB輸出電壓竟然不是定值。開路是5.5V,350mA時是5V,500mA時是4.5~4.7V,所以5V僅能達到350mA。打電話向廠家抱怨,結果說他們的設計就是這樣,不然就叫我寄回去,他們再換給我一個5V恆定的版本。

怎麼會設計這種USB的供電方式?再加上更之前還有其他難以接受的問題,我對他們實在是沒信心,所以沒寄回去。我現在是用之前拆車充的電路,改裝成接它的19V輸出(電壓一樣也不是定值,唉~~~),轉成5V輸出來用。

不過容量真的很大,使用2200mAh電池的Asus S300N,可以充兩次電還有剩。當然啦,因為電源轉換效率不可能100%,從行動電源內部昇壓到19V給筆電,筆電再從19V降壓到11.1V,這樣就兩次效率損失,所以不會出現18000/2200這種神奇效果。S300N能充兩次,我覺得是在可接受範圍內了。
不知道要簽什麼的說‧‧‧
移動電源市面上品牌眾多,大部分的廠商都標示不清或是誇大其實,由其是電池芯來源良莠不齊,小心買到黑心商品,電池容量不足就算了,最後還來個爆炸或是燒起來更是得不償失~

其實判斷移動電源很簡單,首先要先判斷這個產品是由幾個鋰電池或是鋰高分子電池串接,一顆鋰電池的電壓是3.7V,所以給筆電用的是由三顆串接也就是 11.1V,計算如下:

3.7V x 3 = 11.1V

而單顆電池容量大多以 xxxxmAh 來表示,一般而言手機的鋰電池通常是單顆使用,容量約在 800mAh 到 1200mAh 間,而筆電容量則較大約在 3500mAh 到 5000mAh左右,甚至於有些筆電電池是長效型設計,會用到三串兩並也就是俗稱的 6 Cell,一個 Cell 代表一顆。

接下來我們要談到容量應該如何標示,比較專業的說法是用多少瓦小時 (Whrs) 來表現,就如同你家裏的電費是以多少『度』來計算,一度電表示一千瓦使用一小時。所以

1. 單顆鋰電池容量 1500mAh 的移動電源應該標示的容量是 (3.7 x 1.5Ah = 5.55 Whrs)
2. 三顆鋰電池組成的容量 4400mAh 的移動電源應該標示的容量是 (11.1 x 4.4Ah = 48.84 Whrs)

就使用上來說,給手機、GPS、PDA、數位相機用的移動電源可選擇購買5Whrs~15Whrs,就看你需要的充電時間要多久,而給筆電用的至少要買到 40Whrs以上,否則移動電源容量不足在高電流情況下放電,用不到幾次可能就掛掉了。至於產品上標示有 11.1V / 4400mAh 是否真的如此就要實際測試才可得知,一般而言買有口碑或是有品牌的商品比較錯不了啦。
Cool~Cool~Shau wrote:
移動電源市面上品牌眾...(恕刪)

真謝謝你無私的分享,
真是受用無窮。
