[小惡魔的攝影教室]抓取想要的LCD螢幕畫面

每每筆者在相機測試的文章刊出之後，多多少少都會收到一些鄉民的短訊息，詢問筆者到底相機上的LCD螢幕選單是怎麼拍的？可以如此方正又尺寸一致？，在一篇大的測試報導之後，筆者透過簡單的方式，以實際的操作來說明，到底LCD螢幕上的選單是怎麼抓出來，又怎麼會變成筆者測試報導上的圖片呢？

由AV輸出說起
各位看看手上的數位相機，不管是小台到可以隨身攜帶的隨身消費數位相機，或者是大馬三甚至是D3x這種價值二十多萬的數位單眼機身。在相機的輸出連接埠中，目前都有USB連接埠，至於IEEE 1394或者是HDMI連接埠則是看機種而定了。扣除上述所說的連接埠之外，各位可以發現，相機上有一組各位不常用到，甚至從未用過的連接埠，那就是AV輸出連接埠。
翻翻說明書吧，在機身外型介紹上，大都會將AV輸出連接埠進行簡單的解釋。怎麼樣的簡單解釋呢？就是透過AV輸出連接埠與AV線之後，與電視或者是投影機的AV In相連接，就可以將相機上的照片透過AV線直接輸出在電視上觀賞。原理很簡單，把數位相機連接AV線後的功能當成是DVD播放機，各位就可以馬上瞭解了。
雖然數位相機接上AV線後，大都是用來播放照片或者是錄製的影片。可是各位有沒有發現到，那就是在照片與影片的播放前，當相機已經連結完畢，並且開機後，電視螢幕上會出現與相機機背LCD螢幕上一樣的操作畫面。只要隨意按下任何按鈕，機背LCD螢幕與電視螢幕都會同步的出現相對應的變化。而這個特性，就是我們要抓取LCD螢幕最必要的功能。
不過也不是所有相機都可以如此做，例如Panasonic 的G1，或者是SONY T500等相機，只有在「播放」時可以透過AV線傳到電視顯示，開啟攝影功能時，訊號就會被切斷，所以遇到這種情況時，筆者只好拿出最基本的作法→「兩支腳架」，就是固定相機與被拍攝的相機，兩者中心線同高，然後努力的拍拍拍拍，接著再到PhotoShop中進行裁圖與縮圖。

準備一張電視卡
市面上的電視卡百百種，有PC用的PCI規格電視卡，有筆記型電腦用的USB電視卡，或者是PCMCIA電視卡。電視卡又區分數位電視卡、類比電視卡（比較早期的款式），與數位/類比二合一的電視卡。不管是哪種電視卡，最重要得一點就是要有「AV輸入」的功能。
因為目前除了少部分數位相機在視訊輸出上，採用的是HDMI規格（但一定還會保留AV線），一般來說都是以AV線為主。因此在視訊輸出的部分，都是透過AV線來傳輸訊號到播放螢幕上。所以電視卡要有AV輸入是必要的設計（除非你的相機有HDMI輸出，電視卡有HDMI輸入，這樣也行）。沒有AV輸入的電視卡，是無法進行影像擷取的動作，因為訊號根本找不到輸入端可以輸入到電視卡中。
↓這是筆者用來抓取筆者所測試的數位相機上LCD畫面用的電視卡。這張電視卡筆者幾乎翻遍了光華商場，才找到這一組有AV訊號輸入的款式。啥？為啥筆者沒用PC的電視卡？因為筆者都是用筆記型電腦作業，在半年前PC損壞之後，已經完全不用PC了。

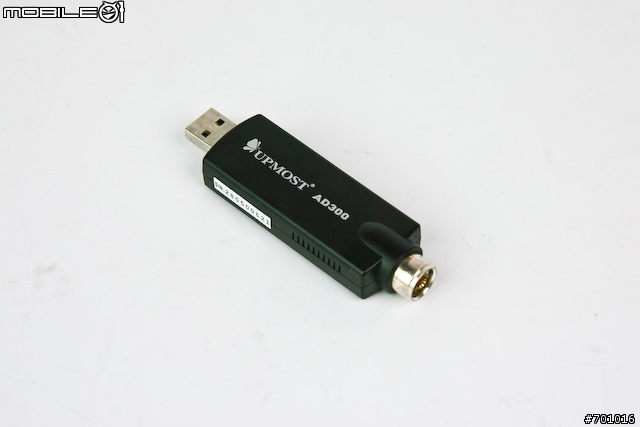

↓筆者用的電視卡，廠牌是UPMOST AD300。這張電視卡除了可以看數位電視外，也可以看類比電視。題外話一下，這款電視卡的數位電視接收狀態不錯，還有一組室外用的天線組。更好玩的是，這款電視卡的應用程式居然可以套用筆者別台內建數位電視機能的筆記型電腦。也就是說，他的軟體可以呼叫筆者另外一台筆記型電腦的數位電視卡，一樣可以看節目，真的是很神奇。

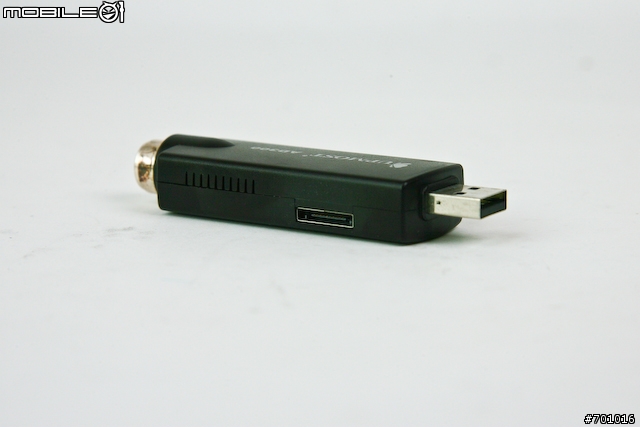

↓不過能夠看數位與類比電視並不是重點。重點在於這個端子，就是AV類比訊號輸入端子連接埠

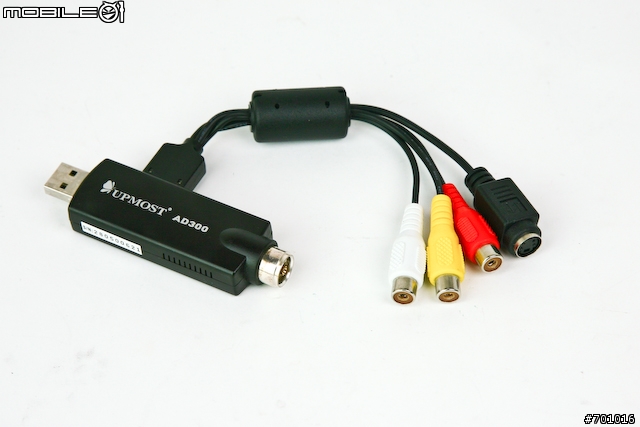

↓這是隨電視卡一起出貨的梅花母接頭（含S端子）的專用連接線，這一條線若是不見了，整張電視卡就只剩下看電視的功能了


找出數位相機的AV線
隨數位相機都會附有一條AV線，除非你買的是中古貨沒有任何配件的。這一條AV線請好好保存，因為目前市售的數位相機AV線，在數位相機的這一端很多都是特殊規格。例如與USB連接埠共用一個輸出埠，或者是孔徑與形狀是自成一格的。也就是說，萬一手上的數位相機AV線是特殊規格，不小心弄丟的話，只能跟原廠購買貴森森的AV線，甚難找到方便的替代方案。
這也是筆者就算借到的是單機版的相機，也就是沒有包裝盒一起來的，大都會跟廠商聯絡，請廠商再提供相對應的AV線讓筆者使用。若沒AV線的話，只能乖乖的捏著某部位直接用翻拍LCD螢幕的方式處理。

彙整‧要準備的器材
筆者再用簡單的文字，跟各位解釋，要抓取數位相機上的LCD圖片必須要準備的器材如下：
A.電腦一台（不論是PC、MAC皆可，桌機筆電都沒關係）
B.含有AV輸入的電視卡一組（必須要與上述的電腦相匹配即可）
C.數位相機
D.該部數位相機專用AV線一條
E.電視卡裝好驅動程式與電視卡專用應用程式
上述五點東西準備好之後，就可以準備動工了。

擷取LCD螢幕畫面硬體連接
當菜都準備好之後，就可以開始煮了。。。。。啊！不是啦，筆者意思是當所需要的物件都準備好之後，就可以開始進行。首先是硬體的連接。硬體連接很簡單，文章看到這裡的大概都知道要怎麼接了。不就是電視卡裝在電腦或者是與電腦連接。然後電腦開機。
接著相機先不用開機，直接將AV線的相機端與數位相機相連接，別擔心插錯孔，因為對應的孔位只有一處。另外AV線的另外一端大都是「梅花端子的公頭」
↓這是梅花端子的母頭


↓公頭與母頭依照顏色來相連接，不同顏色有不同的功用。例如黃色是「視訊訊號」紅色是「音訊訊號右聲道」
白色是「音訊訊號左聲道」，因為我們只是需要抓LCD螢幕圖，所以音訊訊號的梅花端子可以不用接起來

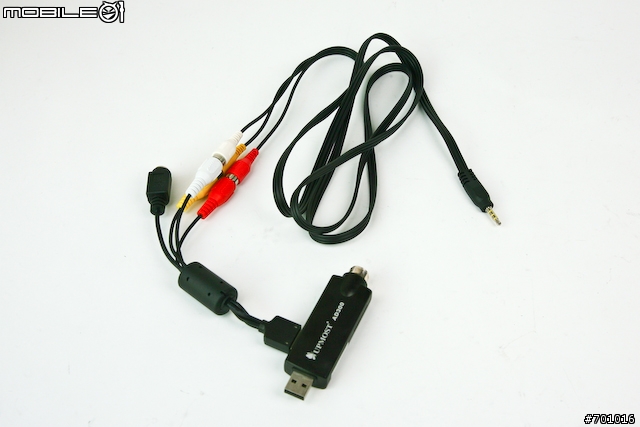

↓AV線的另外一端與相機連接的情形

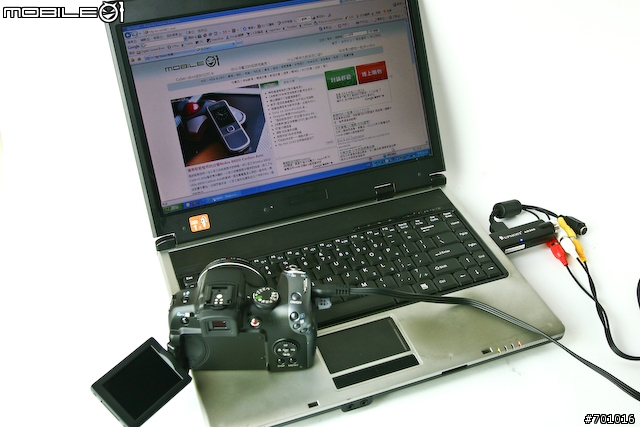

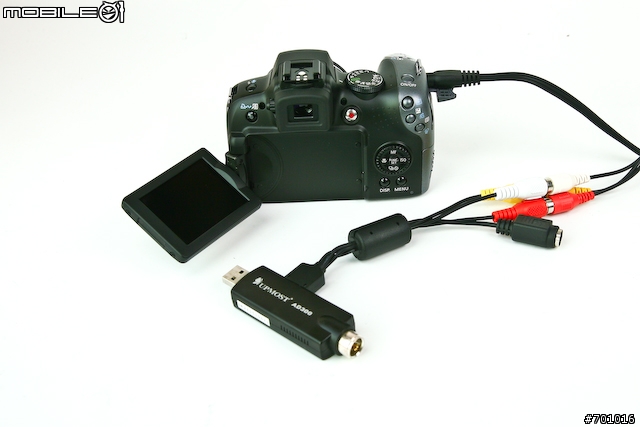

↓這就是筆者平時在抓圖時的相機、電腦以電視卡的配置情形。


擷取LCD螢幕畫面軟體設定
當所有硬體都已經處理好之後，接著就是開啟電視卡的應用程式。一般來說，只要有支援AV輸入的電視卡，在應用程式上會有「視訊」的功能可以選擇。其實這個視訊功能就是選擇透過AV端子或是S端子輸入訊號的機能。也就是說，當你用DVD播放機透過AV線與電視卡連接電腦時，開啟視訊功能，DVD播放機所播放的影片畫面，就會同步的在電腦螢幕上播出。
開啟了應用程式之後，首先我們還要針對視訊訊號的規格進行篩選。

設定NTSC或PAL（電視卡與數位相機）
各位都知道，目前主流的電視訊號區分為NTSC與PAL這兩大類，當然細項還有，筆者在這裡就不予以研究，有興趣的人可以搜尋網路上的相關知識與討論。要順利的進行數位相機畫面的擷取，必須要電視卡與數位相機的輸出訊號調整成為一致，亦即電視卡設定為NTSC，則數位相機的視訊輸出也要同步設定成為NTSC，反之亦然。

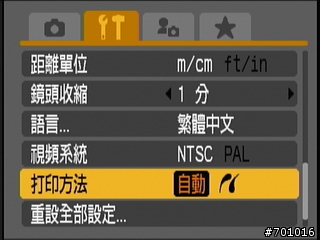

↓進入數位相機的選單中，將視訊輸出規格調整成為NTSC

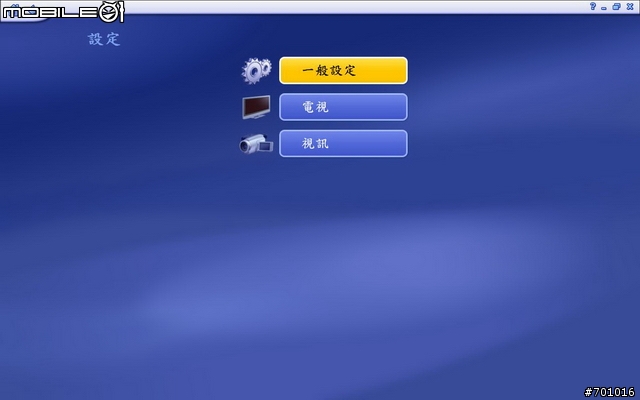

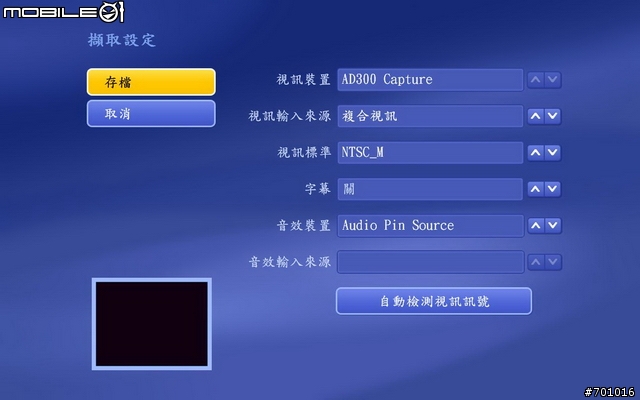

↓進入電視卡應用程式中，將視訊輸入調整成為NTSC


開始擷取
當一切設定完畢之後，各位會發現在應用程式的小視窗上出現了數位相機螢幕畫面。此時數位相機的LCD螢幕或許沒有畫面出現，也或許畫面還是會出現，這是看廠商當初的設計，並不一定會有畫面或者不會有畫面。以Canon來講，LCD螢幕畫面大概都會關閉，直接透過電腦螢幕顯示出數位相機LCD螢幕的畫面。

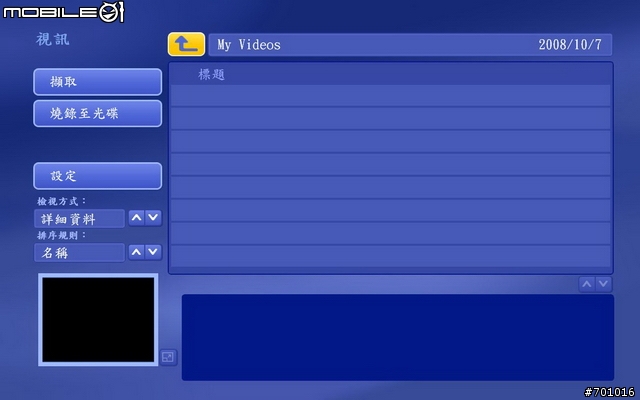

↓進入視訊功能後，選擇「擷取」

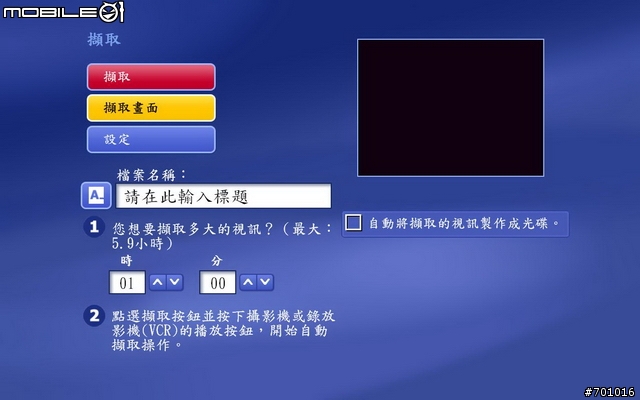

↓選擇要的選單，按下「擷取畫面」，就會擷取一張畫面。連續按就連續擷取

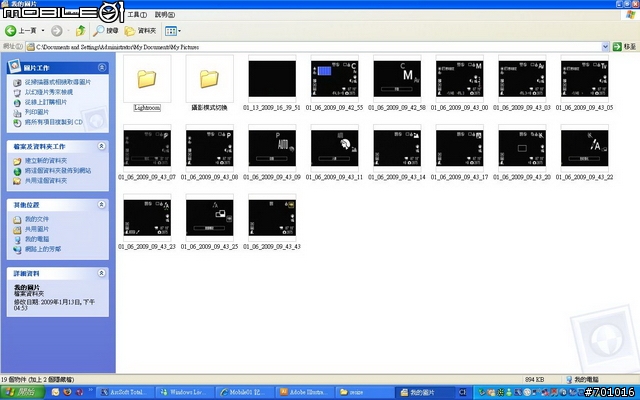

↓擷取後的圖到哪邊去了呢？在「我的文件」→「我的圖片」之中，如何？是不是很簡單呢？


↓透過ACDSEE來開啟所擷取的畫面，解析度為720x540


擷取完畢之後，再透過影像軟體將畫面進行縮圖，由於在01的貼圖版面左右最大寬為640，高度為480，但因為LCD選單通常都很多，放大看其實也沒什麼必要，所以筆者會將圖縮小成為左右寬320，高度為240，這樣就可以在同一橫列中放上兩張圖，也比較省空間就是了。

結語
以簡單的篇幅解釋筆者在LCD螢幕擷取作業的方式，希望以這一篇文章，可以讓01上購買新相機的鄉民們，透過此種抓圖的方式，來分享獲得新相機的喜悅，甚至是選單中的疑問等等。
