自製行動電源~for 把妹神器Fujifilm Pivi MP-300相片輸出機

看著宅配記來的pivi MP-300
裡面竟然是這種電池就一整個無力


幸好pivi還有提供adapter插座可以外接電源
但是...接上選購的adapter不就限制行動了嗎?

於是腦筋一動...
做個行動電源吧!
所需材料
1.相容的adapter規格(不知道尺寸的最好拿去電子材料行直接插看看)


2.電池座要買4顆的
因為adapter規格是5V
所以需要1.2V*4=4.8V(使用充電電池)
或是1.5V*4=6V(一般乾電池)
用到6V也是OK的,原廠的電池就是3V*2=6V

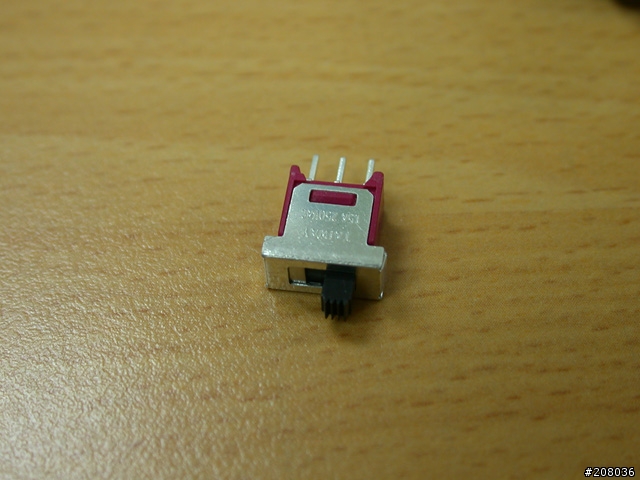

3.開關
原本想要做可開關電源的功能,後來發現是多餘的...
因為pivi上面就有電源開關了



開始動工了
因為adapter內圈是Vcc,外部是Gnd
所以要把紅線焊在內圈

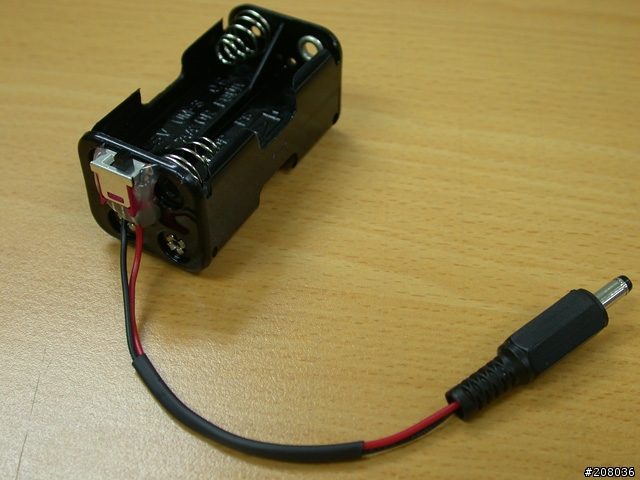

完成了
全部施工不用10分鐘

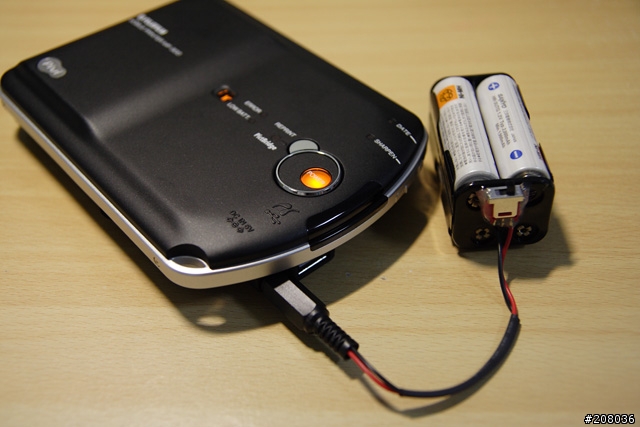

合體~
接上pivi動作正常


優缺點比較:
優點
1.使用的電池容易取得,使用充電電池還兼顧環保
2.花費少,電池座+adapter公頭售價不到30元

缺點
需要帶這個電池座出門...
這應該可以接受啦~體積又不大

好久以前也有看到有人做類似的裝製,記得是用在Nikon coolpix 950上面的DC接孔
只不過那時950用的就是乾電池...所以接上的是鉛電池(蓄電池...像汽機車那種只是小了點)
當時我也如法炮製了一個,和樓主相同的方式,只是接的是鉛電池
整個就是只有一個不方便來行容...
後來用了一兩次就不想用了
離題了~只是看到樓主這篇文章突然往事幕幕上心頭
花了我近五百塊(含充電變壓器)後來只能放在桌上當文鎮~
最後還是要幫樓主推一下~~~~
小弟在買了1次MP-300的電池以後~就覺得電池超貴了~
隔天也做了1個跟樓主差不多的電源外接盒給MP-300用~
到現在為止都非常好用~
也不用再買昂貴的特殊電池了~
有Mp300的朋友可以試著做做看喔~
明天有空小弟在貼上小弟自己做的電池盒~基本上跟樓主大同小異~
這樣的做法,算是很簡單的,但也不是很好的做法,因為電壓會有浮動的問題
如果用LM78系列來接,雖然電壓會穩定,但是會有很多功率是外耗掉,還有熱耗問題
最好是改接一個小的DC-DC Converter(直流對直流交換式電源器)
這樣可以將電壓穩住,不會浮動外,外耗也少,對機器來說是比較好的
這類的電路都不難,零件在光華也都還算好買
我自己的一些機器,都盡量去接,壽命也會比較長
給個參考
攝影是瞬間生命的延伸 ..http://www.wretch.cc/blog/topman99
所以你相信我那就留下來吧,如果覺得01變了也不相信我,那就離開吧,網路上你應該找得到更適合你的地方,真的不必要在這邊搞得自己很生氣,把時間浪費在這上面多不值得。

是, 我不相信!

所以我離開...
有放保險絲??
千萬別把電池放反阿
http://blog.roodo.com/claptonchen 克萊普頓-Find Myself in My Photos
有彈簧還能裝反??
那真的太厲害了!!
我是阿明
一個二極體不夠
那裝二顆
順向逆向都裝上

盒子上有開關 都是先關再開,養成良好習慣了
Topman99 wrote:
最好是改接一個小的DC-DC Converter(直流對直流交換式電源器)
這樣可以將電壓穩住,不會浮動外,外耗也少,對機器來說是比較好的
...(恕刪)

大大說的直流式交換電源是啥?
可以貼張圖來看看嗎?
成本多少?
ad0525 wrote:
大大說的直流式交換電...(恕刪)

所謂直流對直流交換式電源,就是將不同電壓的直流做最有效且穩定的轉換
一般像是將12V轉至5V或是6V轉12V都是,只是區分升壓或是降壓處理
升壓式的,通常電流可以做的很大,且價格便宜,一個套件下來不用200元,但是對機器來說,確是最好的電源
升壓式的,那就比較貴多了,且所能做到的供電電流,也都在幾十mA內為多
如果可以得知比較清楚的Pivi電源規格,我倒是可以找個比較合用的電路給大家去參考
需要的是Pivi的輸入電壓與耗電電流就可以找到合用的零件
攝影是瞬間生命的延伸 ..http://www.wretch.cc/blog/topman99
