weirdie1985

16分

樓主

weirdie1985

個人積分：16分

文章編號：40890491

請教關於即熱式電熱水器的配線問題

昨天請師傅幫我安裝櫻花SH-118 數位恆溫電熱水器

型號 SH-118

電壓單相220V
電流 0~46A
電功率 10.1KW
熱效率 96%
最低啟動流量 3L/min
適用水量 3~6L/min
專用迴路線徑㊣8mm2
注意事項請務必加裝『接地線』以確保安全

而師父給我安裝的是2P50A的開關以及3*5.216的電纜線

可是官方說明書是說要安裝8mm電纜以及2P50A開關

師傅是說那個46A只是啟動時的瞬間電流所以裝2P30A開關沒有問題

然後我今天洗澡洗到一半就跳電了(大約15分鐘設定40度最高65度)...

我重開開關後一樣再洗15分鐘又跳電了

1.是開關負荷能力不足嗎?

2.這樣的接線配法會有危險嗎?

3.最高65度我只設定40度耗電量是否就沒有到10.1KW及46A??

因為我在網路上找不到比較詳細的資訊

想請教大家師傅的說法及配法是否有問題

因為這事關危險

謝謝大家幫忙!

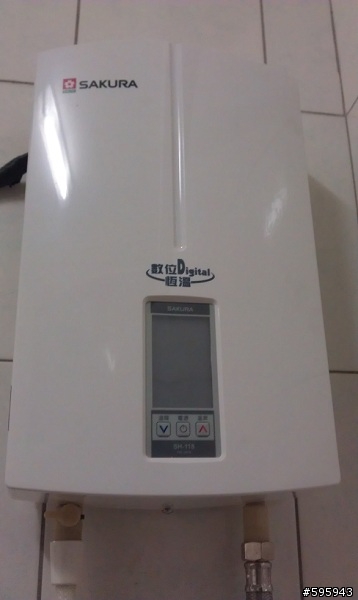

主機本體

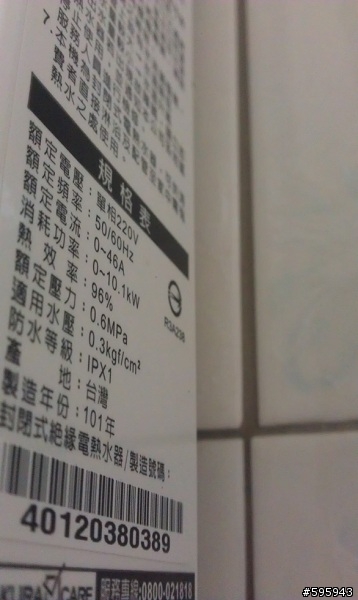

規格

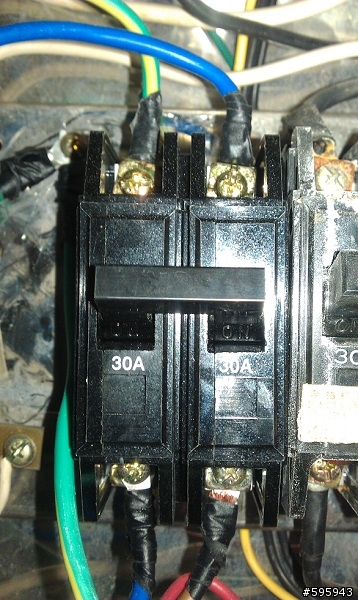

2P30A開關

3*5.216電纜

對了，我家進來的220V只有2P40A的開關，所以我熱水器裝2P50A也是沒用嗎??

2012-12-31 2:44 #1

文章關鍵字

電熱水器配線問題

lewis3000

65分

2樓

lewis3000

個人積分：65分

文章編號：40890748

weirdie1985 wrote:
3.最高65度我只設定40度耗電量是否就沒有到10.1KW及46A??(恕刪)

水溫低要加溫到40度,也可能會用到大電流

我只能說他真敢賺....
你真敢用下去洗....

不過線不夠粗,他裝30A也是再保護妳

傑~*

233分

3樓

傑~*

個人積分：233分

文章編號：40890772

危險哦
趕快換成標準規格吧
不然無熔絲會一直跳電

warppage

320分

4樓

warppage

個人積分：320分

文章編號：40891453

weirdie1985 wrote:
昨天請師傅幫我安裝櫻...(恕刪)

又是一位無牌水電的傑作，下次找電工時，請其提出專業証照。
加熱絲於低溫時阻抗極低，啟動電流會高出額定甚多，直至電熱絲發熱後才會回至其額定。
瞬熱式熱水器耗能由10KW起跳，以8mm2配線已略顯吃重(法規要求14mm2)，那土師還用比8mm2細的纜線，夠猛。
額定46A電熱水器用 30A NFB更是電工界一朵奇葩。
相信其製作的地線及電源導線連接的水密性(會電死人)有很大疑問，祝您好運。

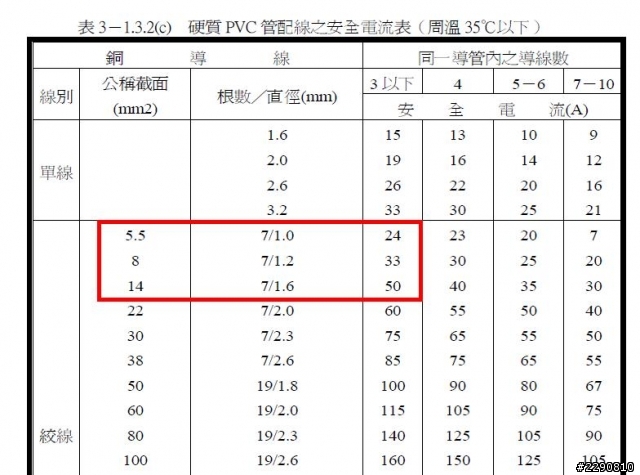

請用Google搜尋「pvc線安全電流」
國內電工法規

pipeclean_2012

26分

5樓

pipeclean_2012

個人積分：26分

文章編號：40892505

真危險快把電線給換到8平方
無熔絲開關也換到50A~~
電熱熱水器是高功率高負載
不像冷氣還有變頻壓縮機
可以調整電流大小及轉速
所以電熱水器很危險~~
按照廠商規定安裝就對啦~

PS
你找那各水電有證照嗎?
怎麼會跟你說安全沒關係

傻眼...

kaochiyu

137分

6樓

kaochiyu

個人積分：137分

文章編號：40893480

10awg的線大約等同於5.5mm2的絞線,單單看10awg線能承受的最大電流應該有超過50a,5.5mm2也是差不多,但是能承受多久的時間這我就沒去研究了,所以說還是要以法規上為主,這樣也比較有個責任歸屬,

5.5mm2 PVC絞線(同10awg),在法規上的定義就是最大只能承受24A的電流(電線越多額定值會下降),故也應使用25A以下的NFB,所以大多是使用20A的,因為25A這種NFB很少見,也就是貴很多,用到30A的其實是勉強可接受,但是這也只是保護這條線路而已,由於你的熱水器瞬間功率很大,導致於你的NFB常常因過載而跳脫,所以這條線要換掉,

至於換成官方說法的8mm2的絞線就夠了嗎?其實這答案是有玄機的,廠商只挑軟的說,原因很簡單因為原本電熱水器的電線,他的耐溫程度不一樣,他那個應該是耐溫80度C以上的,所以能承受的額定電流是50A,不是一般常見的PVC絞線(耐溫60度C)額定電流是24A,以我自己的經驗,如果說單用一條8mm2的絞線,用久了電線會發熱,我沒量過實際溫度,但是手摸感覺的到熱度,我家以前是用兩條8mm2的pvc絞線並聯使用(14mm2的太重懶的拉),摸電線外皮就涼涼的了,所以說以長久而言,能夠用到14mm2的絞線,我自己覺得都是合情合理的,並不會超過太多

所以說如果你的配電盤內的電源線沒有超過8mm2的話(不包含8mm2，至少要14mm2以上),我勸你不要用這類型的熱水器,因為改了後面前面不夠大也是枉然,如果真的是這樣,那我是建議你換成儲熱式電熱水器,雖然比較不方便,但是相對而言安全多了(對幫你裝的店家而言,不是針對即熱式電熱水器)

電熱器是屬於電阻性負載,所以所消耗的功率是實功,也就是說全速在加熱時最大安培數一定會超過40A,以前我用那種機械式的,他是靠手動調整,調整小一點的話,其中有些加熱器不會動作,所以運轉安培會低一點,但是冬天水溫就是不夠熱,你這種的我不清楚他的運轉控制,所以有沒有辦法藉由調整溫度或是入水量,來使的加熱器不要滿載運轉,這可能要問櫻花了

電匠執照有幾萬張(我自己也有),說穿了也沒甚麼了不起的,因為法規是這樣但不代表都會這樣做,考照有時候只不過是業務執行上的基本需要,你就算問櫻花,他也是跟你說配8mm2的線就好,不會跟你解釋要用耐溫多少度的才能符合法規,也不會跟你說這樣會有啥問題,因為知者不言言者不知,魔鬼藏在細節裡

weirdie1985

16分

樓主

weirdie1985

個人積分：16分

文章編號：40894205

kaochiyu wrote:
電熱器是屬於電阻性負載,所以所消耗的功率是實功,也就是說全速在加熱時最大安培數一定會超過40A,以前我用那種機械式的,他是靠手動調整,調整小一點的話,其中有些加熱器不會動作,所以運轉安培會低一點,但是冬天水溫就是不夠熱,你這種的我不清楚他的運轉控制,所以有沒有辦法藉由調整溫度或是入水量,來使的加熱器不要滿載運轉,這可能要問櫻花了

入水量是可以藉由水開關的大小來調整要超過3L/min 才會啟動而規格是寫啟動3L/min 最高~6L/min

而主機本體內有個小內桶大約1~1.5L左右當水流越大時~桶內溫度則降比較快

而溫度控制可以藉由面板上的按鈕來調整最高最低溫一度一段(按一下調一度)最高65度

所以這樣的狀況是最高65度才會耗電量最大嗎?

而我洗的狀況下這幾天寒流因為水溫降到15~6度
因此要加熱到我設定的38度相差22度
而這樣的情況下我開5~10分鐘就跳電了

白天則是大概22度煮到38度只需加熱16度
這樣相差6度下因該耗電量也比較小吧?
這樣狀況下則是沒有跳電的問題

如果我持續開著15分鐘這樣就很容易跳電
但是如果5分鐘關電抹完肥皂再開電這樣分兩三段洗完澡就不會跳電
這樣洗是否比較安全也比較省電??
有啟動瞬間比較耗電的問題嗎??
因為有人說這不是馬達所以沒有啟動較耗電的問題

Kelemvor

14分

8樓

Kelemvor

個人積分：14分

文章編號：40894700

對照屋內線路裝置規則的話，90度C的5.5mm2電纜，安培容量可以到46A
看樓主的照片中那條應該是10awg 耐溫105度C，所以應該是還好，
不過為了安全，還是照說明書安裝8mm2電纜，
但是耐溫要像kaochiyu大大說的一樣在80度C以上(耐溫超過60度C都會標明)
只是不知道樓主的無熔絲開關一次側的電線線徑多大？如果不夠大的話也是沒用。

樓主家進來的220V只有2P40A，熱水器裝2P50A，
有可能(有些雜牌是亂標的...)會造成直接跳2P40A的開關，2P50A反而不會跳。

5分鐘關電抹完肥皂再開電這樣分兩三段洗完澡....有必要這樣嗎-_-

還有即熱式電熱水器都要加裝漏電斷路器，不知道樓主有沒有裝？這個才是保護你安全的東西...

負載和電線、無熔絲開關，不匹配，有可能會導致電線走火，
電器在潮溼的環境使用，漏電斷路器沒裝可能會電死人....

acheng5001

47分

9樓

acheng5001

個人積分：47分

文章編號：40895624

電工界的老鼠屎，這樣也能混，8mm 2,是標準而已，賺那一點昧著良心的錢，會心安？萬一造成電氣走火，後果不敢想像！

acheng5001

47分

10樓

acheng5001

個人積分：47分

文章編號：40895661

Kelemvor wrote:
對照屋內線路裝置規...(恕刪)

漏電斷路器倒是不用擔心，大廠牌大多內建
