[簡單開箱]搭配獨顯~可看藍光的HTPC~ 2011/12/28 更新

自從知道"膜拜01"這個敗家大站以後
已經因此敗了不少東西~
最近不小心敗家的慾望又來了...

大約一年前在'膜拜'後敗入的高C/P玩具: '集品6047' 47吋液晶電視
在使用上是非常滿意
但是每次要看pps
就要用筆電接它的d-sub (我的筆電只有d-sub)
每次都在那裡又拉線又調整解析度
實在是很煩人
心中想要一台HTPC的慾望油然而生...
剛好最近看到桌機用的藍光撥放機只要兩千元
在小惡魔的驅使下...
不小心開始做起了白日夢...



作夢夢到的配備:
CPU: AMD X2 555, 3.2G

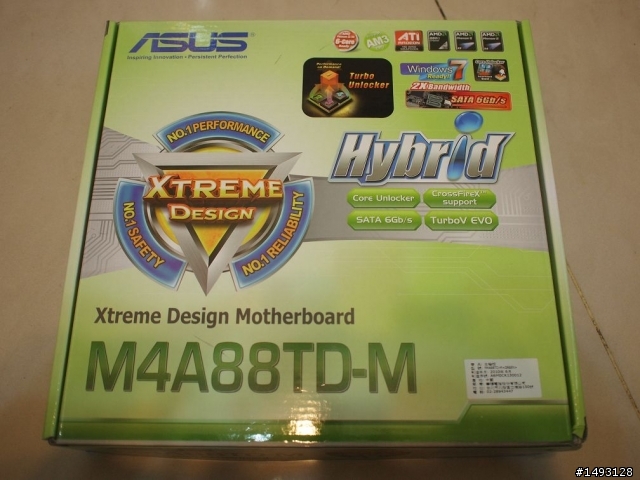

MB: ASUS M4A88TD-M

RAM: 十銓(TEAM) DDR3 2G * 1

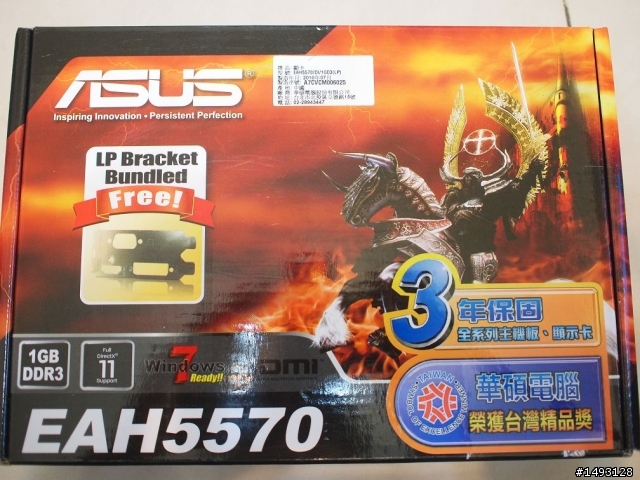

VGA: ASUS EAH5570 / DI / 1G DDR3

HD: WD 500G 16m 7200RPM
機殼: 上淇小鳳凰, 型號8202, 黑色外殼+香檳金面板, 內含 350w POWER
無線網路卡: D-link DWA-525 wireless N 150 desktop adapter
光碟機: LITEON IHOS104 BD-ROM 藍光光碟機
夢中購入地點: 台中NOVA...
作夢夢到的預算:約1萬5

原有物件搭配:
1. 集品6047 47吋 IPS硬板 FULL HD 液晶電視(膜拜01勸敗商品...)
2. 羅技 MK320 無線鍵鼠組
3. 迪歐 DA-325S 書架音響 + A-15.5 擴大機 (一樣是膜拜01勸敗商品...)

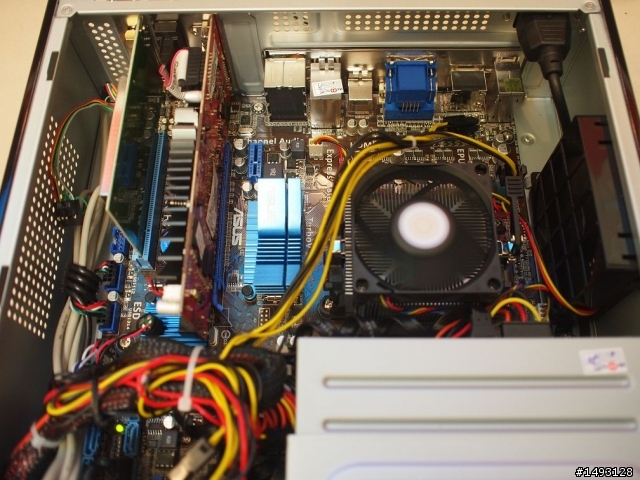

首先先開個機殼給大家看看裡面的配置...


可以看到裡面的空間是非常的擁擠...
AMD的低階CPU,附的風扇是非常之陽春...
但是在預算和考慮機殼可能塞不下的考量之下
決定還是暫時先不換風扇與散熱膏

最左邊那張卡是無線網卡
它的右邊是ATI HD5570顯示卡
這張顯卡,就店員的說法,說是目前短版顯卡中最好的(A家似乎沒有更高階的短板顯卡)
效能大約和ATI 4670一樣, 只多了低階顯卡用不到的dx11
而價錢和目前熱門的ATI 4850一樣...無奈...
(我一開始有先在另外一家詢問, 那間店說最多只能裝NV 210...差太多了...XD
跟我介紹的還是一個很認真的美女店員,但我只能跟她 謝謝 抱歉 再連絡了0.0....)

板子的左下角有六個SATA接頭
我把硬碟和光碟機各接在SATA1和6的位置 (一開始店員是幫我裝在2跟4)
SATA接頭的下面是機殼內建的 350w Power
(上淇小鳳凰有很多型號, 有的是搭300w power, 整個機殼也有稍微小一點, 要購買時可能要注意一下)

右下角是光碟機和硬碟的位置
硬碟是裝在光碟機之下
本來也有想過要用SSD做主硬碟,再多搭配一顆一般的HD
但是一來預算會大增,二來這個機殼似乎也沒空間讓我這麼做
只好作罷...

而在圖上似乎看不到記憶體在哪裡...
沒錯...就在cpu的下方,被大大的光碟機遮住了...
可想而知,空間的利用是多麼的不浪費...

下面是所有硬體與線材安裝配置完畢後:

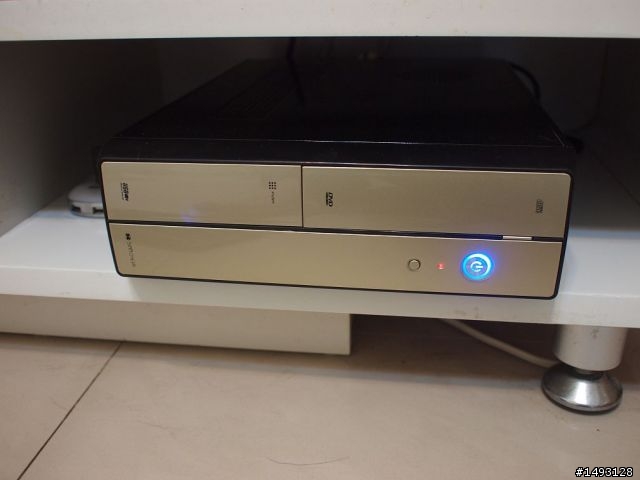

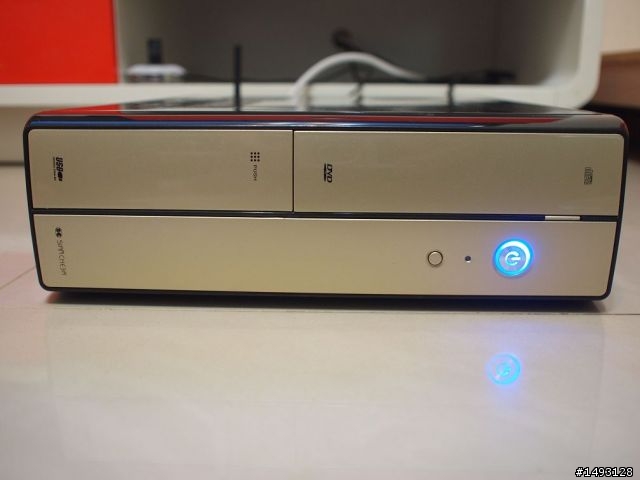

正面照:


立起來:

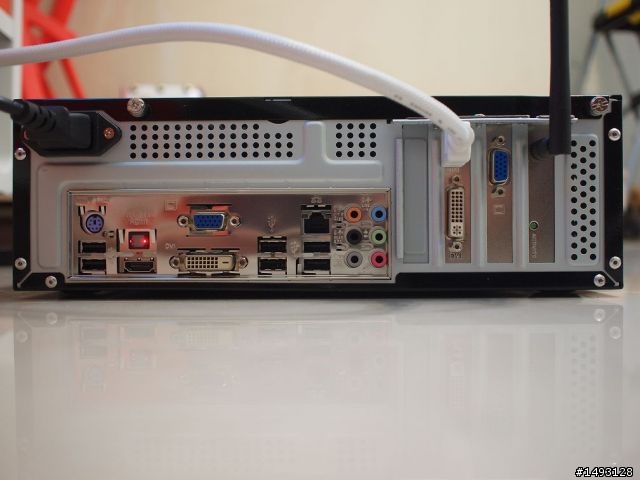

背板:

除了電源線(最左邊),我只用HDMI接電視(中間白色那條),另外有一個usb接頭用在無線鍵盤滑鼠的感應器上
而最右邊那根...是無線網卡的天線

終於,在一切硬體都安裝好之後
迫不及待, 趕緊把它擺入我的電視櫃~~

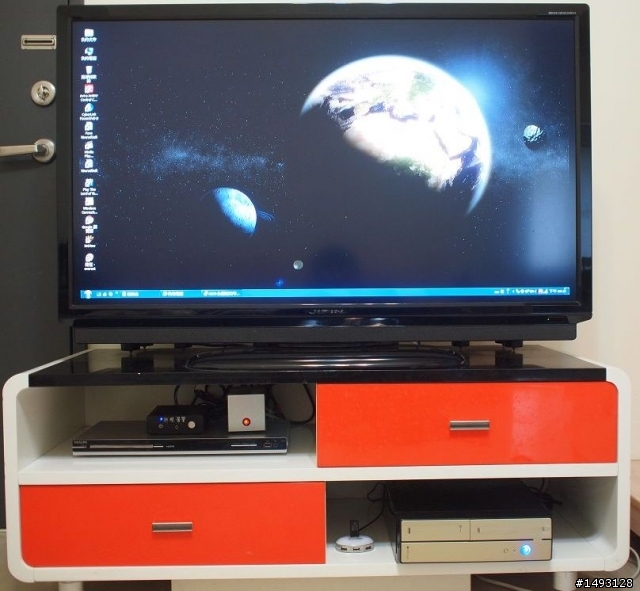

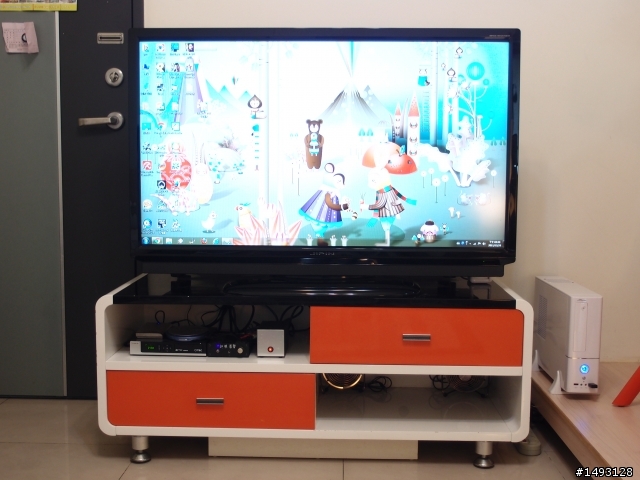

整體配置:

HTPC的機子擺在電視櫃的右下角,為了讓無線鍵鼠組的感應好一點,感應器只好用USB hub接出來
左上角的空間放入一般DVD撥放機和音響擴大機,兩個音箱則放在電視後方


看完了整體的配置~
再來就是HTPC的測試啦~~

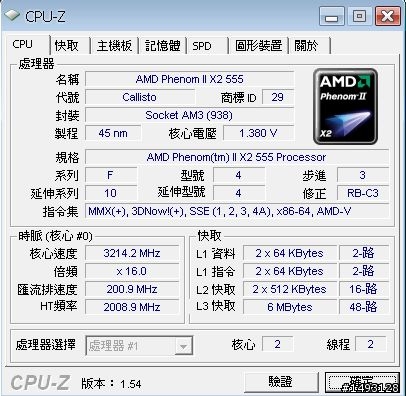

首先看一下CPU-Z:

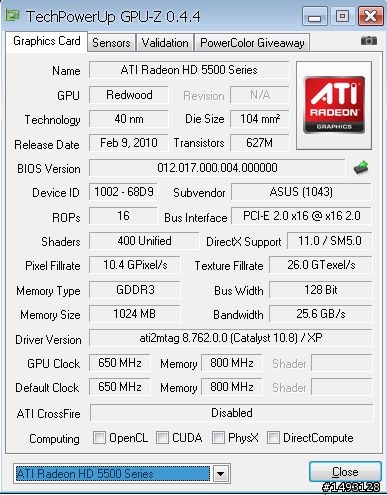

GPU-Z:

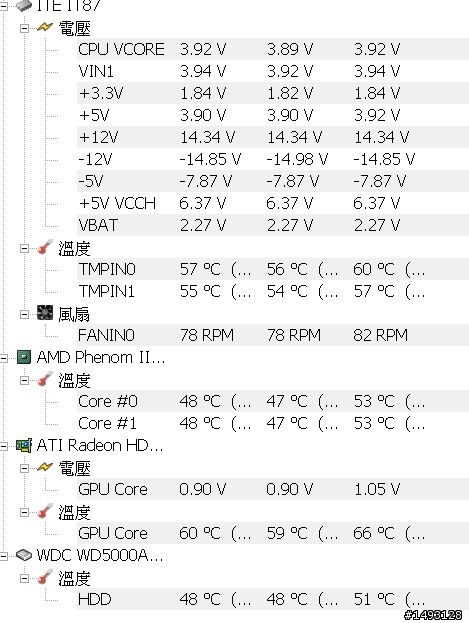

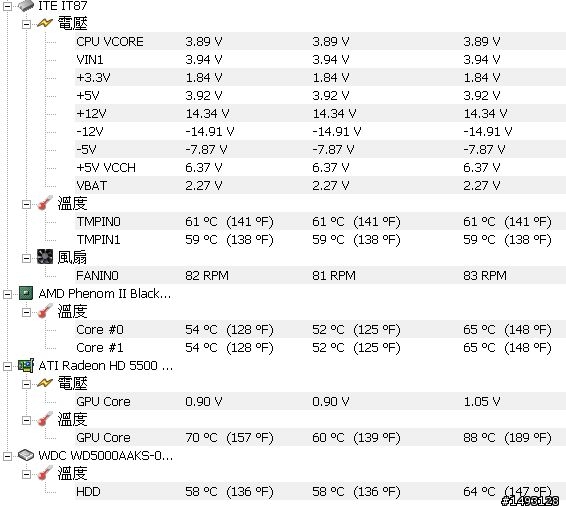

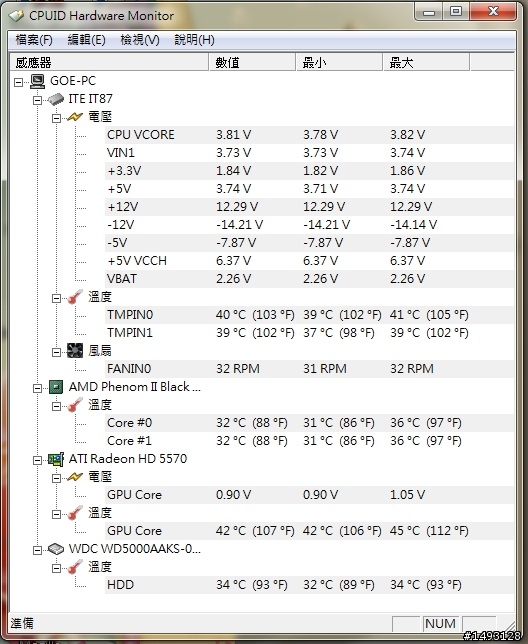

溫度測試(HWMonitor):

也許是因為小機殼的關係
一開始試機就感覺溫度都偏高
整個機子外殼摸起來就覺得燒燙燙
而裡面的最低溫度(CPU:52度C, GPU:60度C)
是在機子還未放入電視櫃時的溫度
放入電視櫃後: CPU:54-60度C, GPU:66-70度C
平均上升5度C以上
而圖裡面的最高溫度是在測試遊戲時產生的...(未測燒機)
整體溫度還在我可以忍受的範圍內
但我的確沒想到 ATI 5570 會這麼熱情
由此可知...HTPC要裝獨顯,就必須和筆電一樣面臨散熱差的問題...

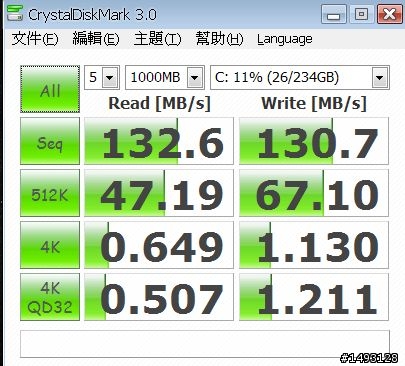

硬碟效能(CrystalDiskMark 3.0):



再來是我比較在意的顯示與遊戲效能:

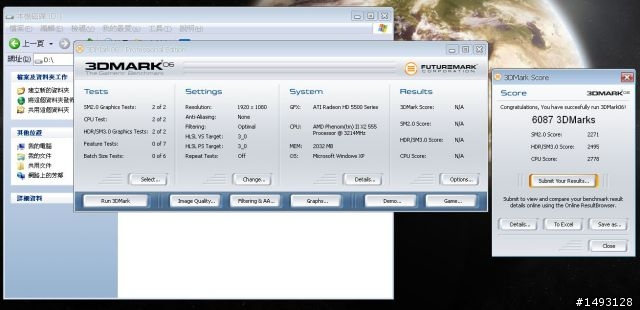

3DMark06(1920*1080, no AA): 我沒測預設值~

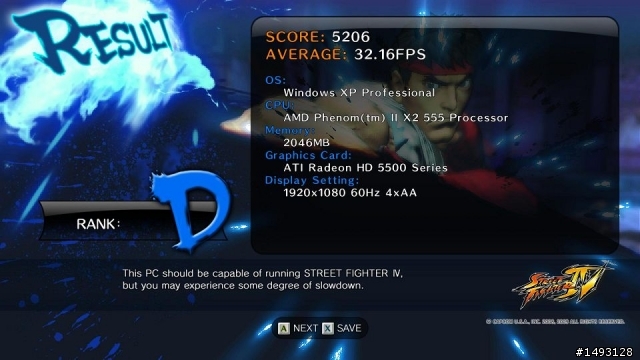

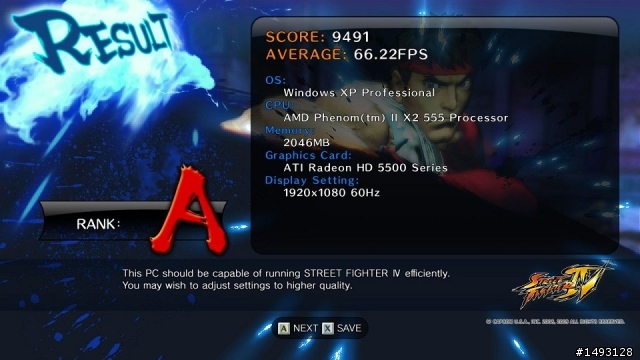

Street Fighter 4:

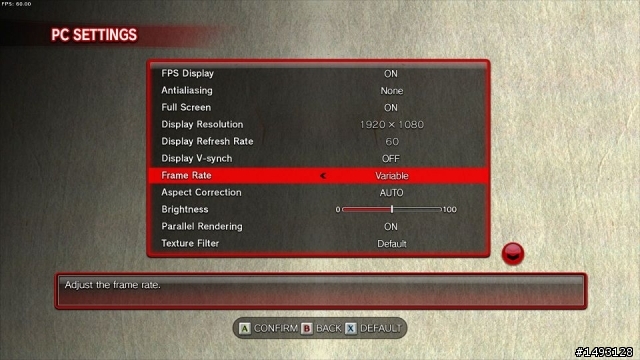

1920*1080, no AA

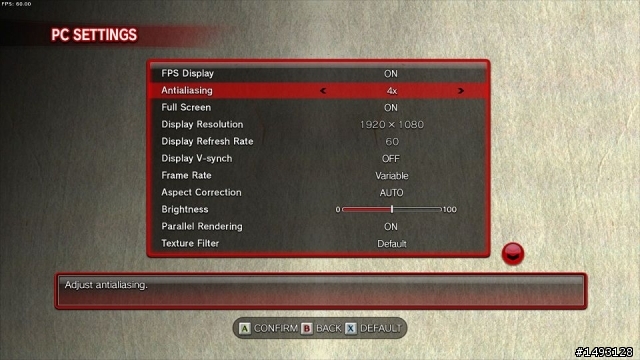

1920*1080, 4AA




Final Fantasy XIV:

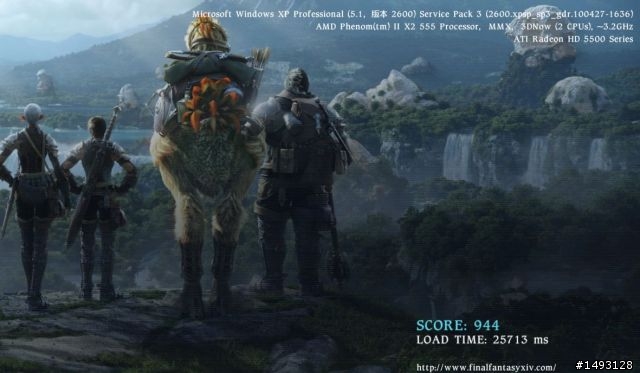

Low: 不怎麼樣, 但比我想像中好~

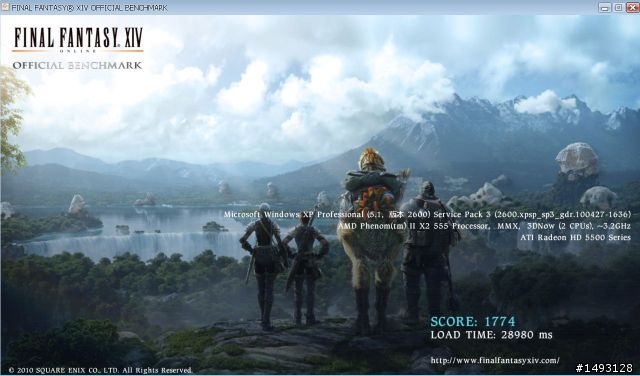

High: 一樣比我想像中好~

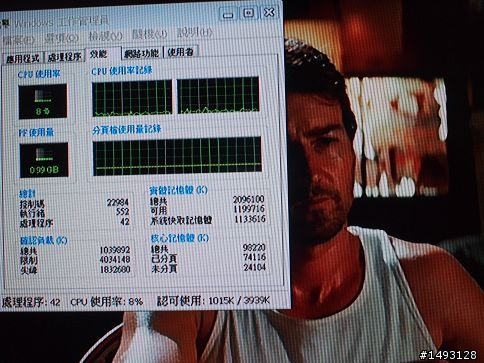

再來是藍光影片測試:
測試片: 無敵浩克 BD

平均CPU使用率介於5-8%
相機照起來很差
但實際看起來畫質非常漂亮
比DVD好太多了...


最後總結一下:

感覺到的優點:
1. 可看藍光
2. 看pps不用再去接線,方便性大增
3. 顯示卡效能還不差, 不要太高階的遊戲應該都可以順順的玩, 大螢幕玩起來感覺不賴
4. 體積小, 可以放入電視櫃, 面版造型典雅
5. 組裝起來不算貴, C/P值不差

缺點:
1. 溫度太高, 而且放入電視櫃後散熱更差
2. 藍光光碟機不能燒錄 (但是一片成本那麼高...好像也沒什麼必要...)

另外還要稱讚一下這塊主板的一個功能
就是ASUS的express gate
這個功能對於HTPC算是很好的東西
一開機不用進入xp,不用幾秒鐘馬上就可以上網
如果能再加入看dvd或其他影片的功能會更好~~

最後請我們家的小克當一下麻豆~
(牠其實對這台機子非常感冒,因為牠每次都被退出的光碟機嚇到0.0...)


謝謝收看^^~


----------------------------------------------------------------------------------------
9/17更新:

因為之前遇到散熱的問題
所以後來想到一個辦法
就是裝兩個usb風扇來幫忙

兩個USB風扇放在主機兩邊後面,把熱氣往外吹:


裝風扇後的溫度(開機後2-3個小時):


裝完風扇
平均降了快10度
玩遊戲後最高到82度
而且整個機殼不會摸起來燙燙的
非常滿意^^


---------------------------------------------------------
2011/12/28 更新

時光飛逝 又過了一年
最近手踐 想說無聊來超頻看看
就把X2-555超到3.6G
使用起來是非常穩定 想說應該沒問題
但是不到一個月 也就是前天
當時正在拼命打著AVA戰地之王
突然咻一聲 電腦關機
還傳來一陣焦味...
心想糟了...趕快拆一拆送修...
主機板和顯卡都是華碩的 所以就送皇家
結果主機板沒事 顯卡的散熱模組有點問題 有做維修更新
這時候想說 大概是Power的問題吧...
果然 今天檢測完發現Power掛了...
這種特規的Power壞了 只能連機殼一起換掉了~
所以就順便去原價屋弄一個杰強小雪貂
還蠻便宜的 Power是幻象350W 希望這個可以頭好壯壯...
另外多買了比較好的散熱膏 讓CPU涼一點~

這次因為超頻讓Power掛掉 還好其他零組件都沒壞
不過已經不敢再超了...
另外想說放在電視櫃裡 散熱真的不好
尤其最近又愛玩戰地之王...

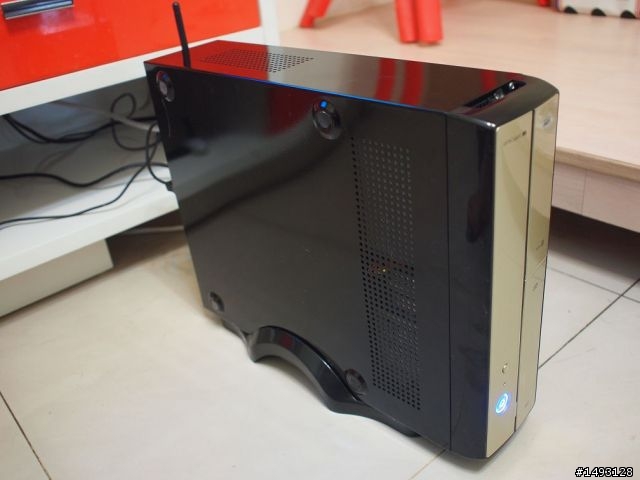

所以乾脆讓它立起來好了!



開機上網一個小時後 溫度:


看來還是不要讓它在電視櫃裡比較安全...

P.S. 杰強小雪貂還蠻好看的~
