同步發表於chiphell
配置
CPU Intel Ivy Bridge Core I7-3770K四核 3.5GHz(Turbo 3.9GHz)/HD4000
MB 華碩 P8Z77-I DELUXE/mini-ITX/1D1H1P/內建Wi-Fi/藍芽/前置19Pin U3
RAM 金士頓DDR3 4G-1600*2(共8G)(LoVo低電壓)/KHX1600C9D3LK2/8GX
SSD Micron美光 M4 128G-7mm/讀:415MB/寫:175MB/25nm/同步
散熱 HR-02 Macho 進化版 / 內附 PWM TY-140 14公分風扇(高度16.25cm)
VGA 技嘉 N660OC-2GD/2G DDR5
CASE PC-Q11(黑) / 顯卡長 24cm.風扇高 6cm / ITX.U3內置.SSD*2
電供 銀欣 450W(ST45SF-G) / 80+金牌模組化 / SFX 電源設計

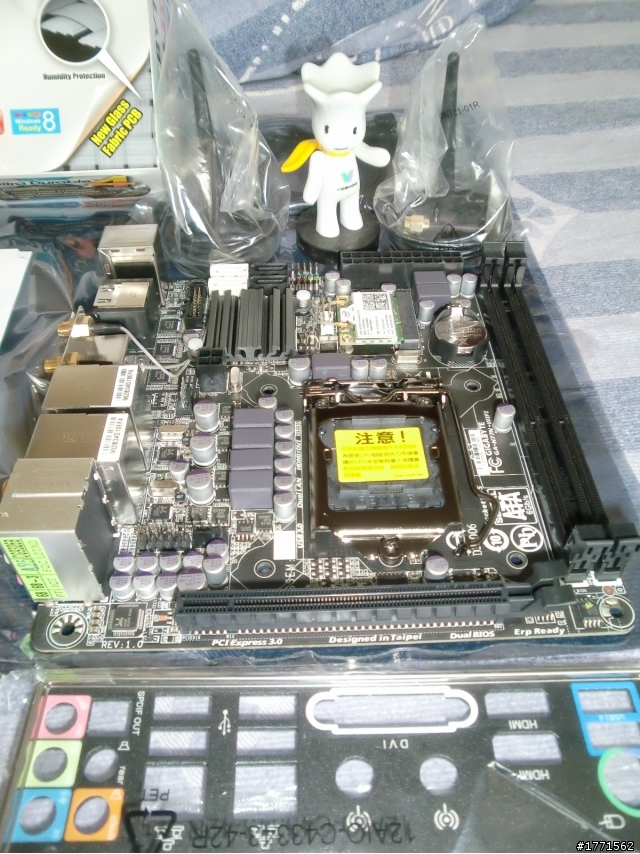

先來一張正常照

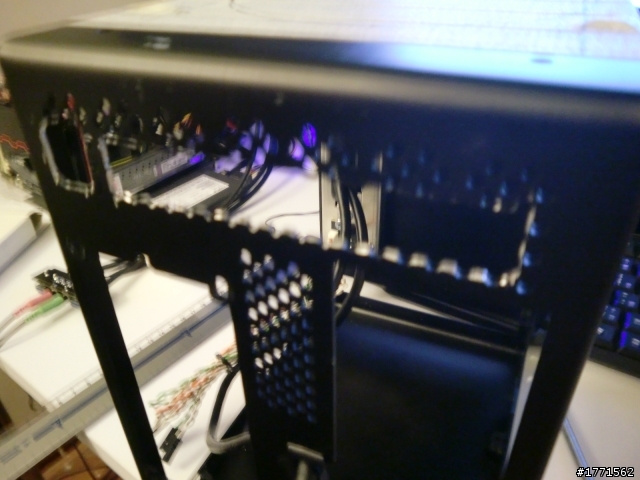

孔位沒對準 悲劇

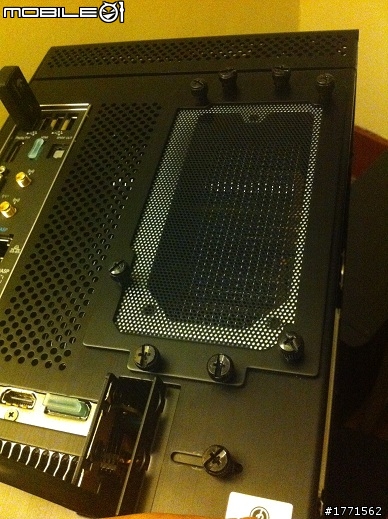

不管了~加工電源位檔板 使用沖孔板

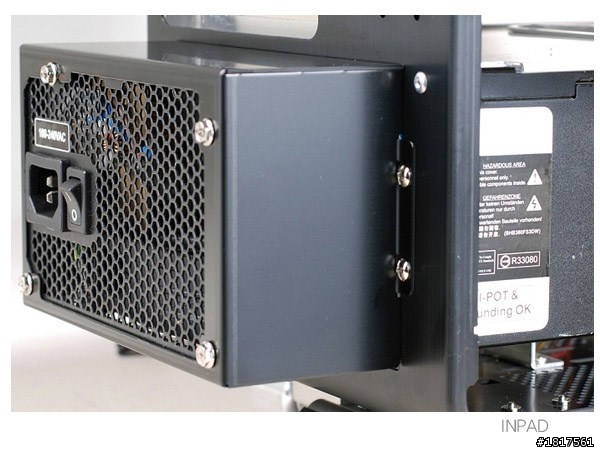

直接鎖上後方 看起來還可以
中間整線地獄就不發了 直接看結果

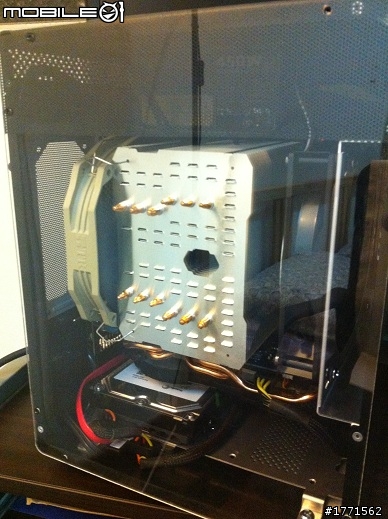

整體配置大約是這樣 拆了沒用的光碟機
I7-3770K @ 4.2G
室溫28度
待機約38度
Stress 4小時 60度左右
接下來比較悲劇
D3 2 hours -> 75度
GW2 default setting -> 79度
也許側面壓克力板在GPU的地方開沖孔會好些!!
新手第一次發文謝謝大家觀賞
【2012/11/20】
看著Q11最終還是覺得太大一台~放在桌上爹不疼娘不愛的
立馬出掉換更折騰的PC-Q02
因為散熱和板子設計的接口位置所以捨棄先前的P8Z77-I DELUXE和3770K
另外購入GA-H77N-WIFI Intel i3-3220

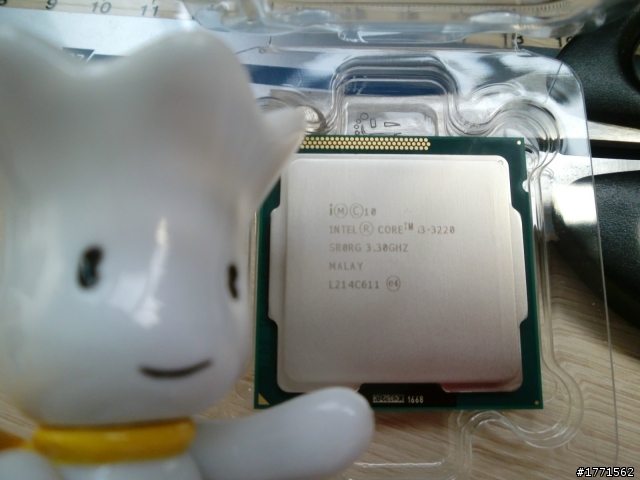

Intel i3-3220

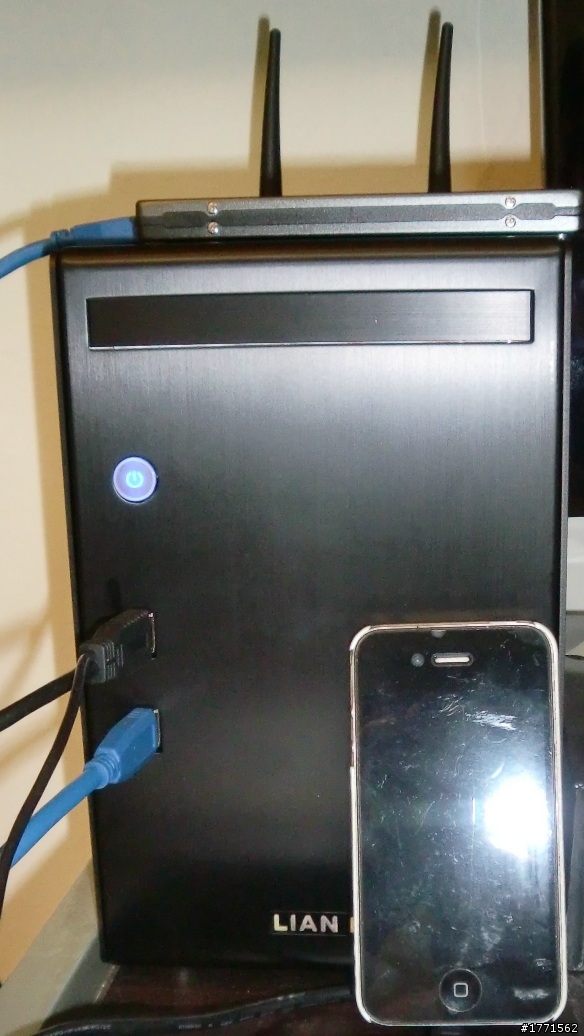

先來個size比對(對不起我閃了燈...)
關於PC-Q02基本介紹和外觀就跳過直接來到這次重點

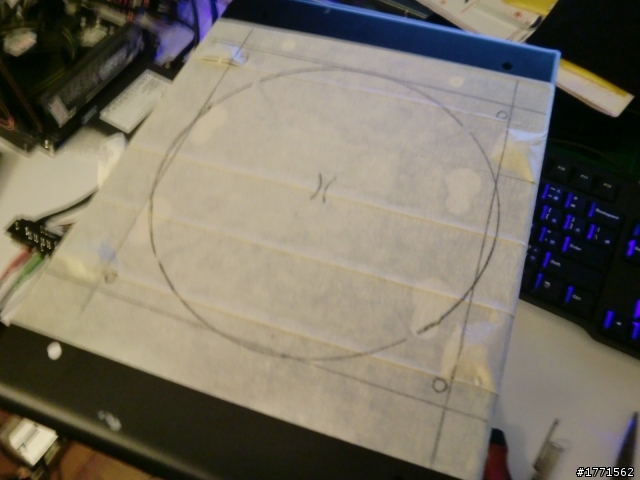

底部12cm風扇孔
PCI-E孔

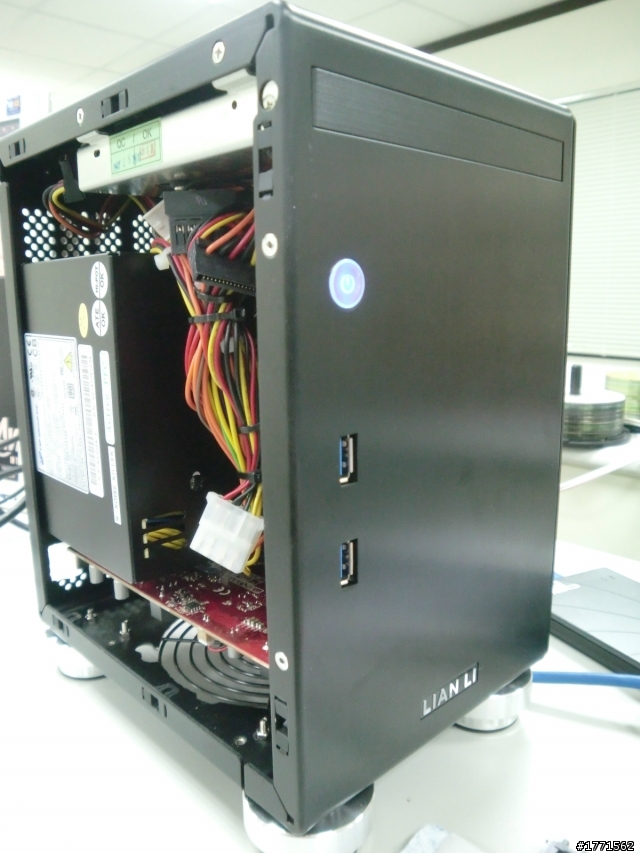

整體照
開完先接起來看看效果如何
底部暫時先上鐵網
如果各位看了這麼多渣畫質的圖還沒離開的話應該會發現一個BUG
PCI-E和底部風扇完全就是衝突來著的阿.....
如果只用HD2500作為這台小桌機的最高顯示能力那我怎麼打D3 ...
購入7750單槽卡然後想辦法塞進去....
下面更換場地....
前

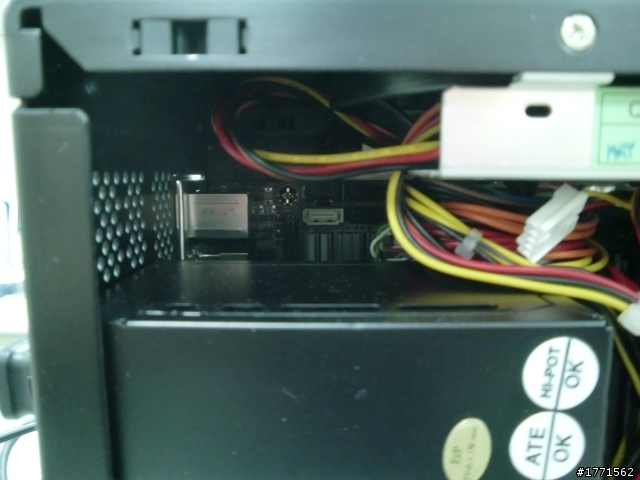

中
後

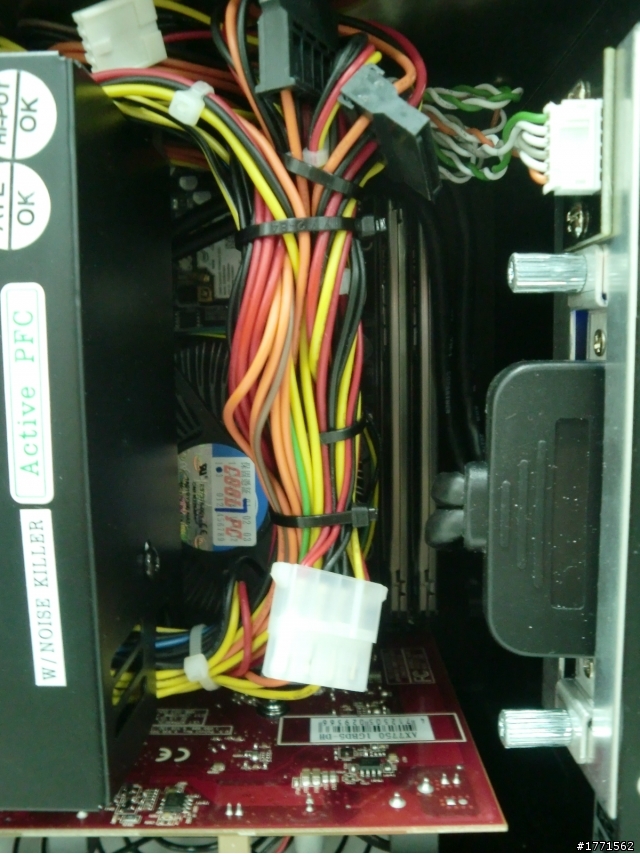

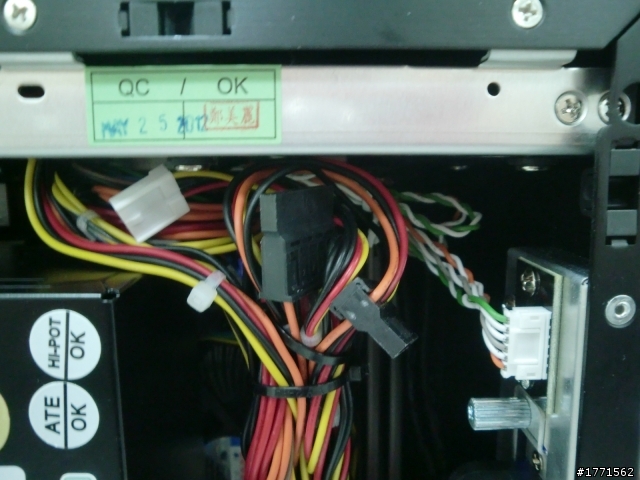

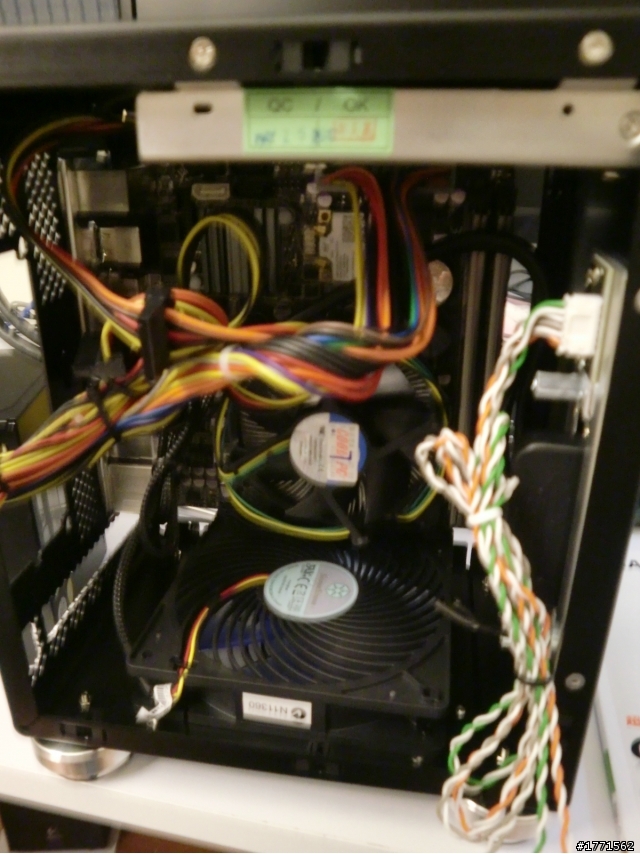

我終於體會先前forvaio網友說的塞線進去完全是搞自己....

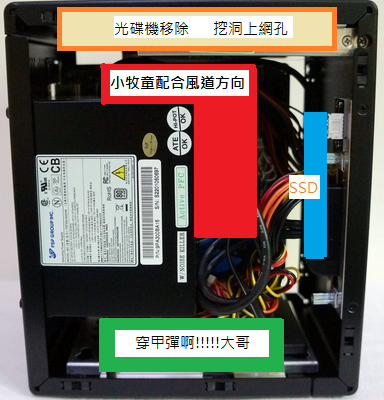

這裡有些小小的更動就是
我把CPU散熱器換成i5/i7用的原廠扇(有銅底)並且把線盡可能都束起來保持風流空間
恩~依舊是麗姐Q的..

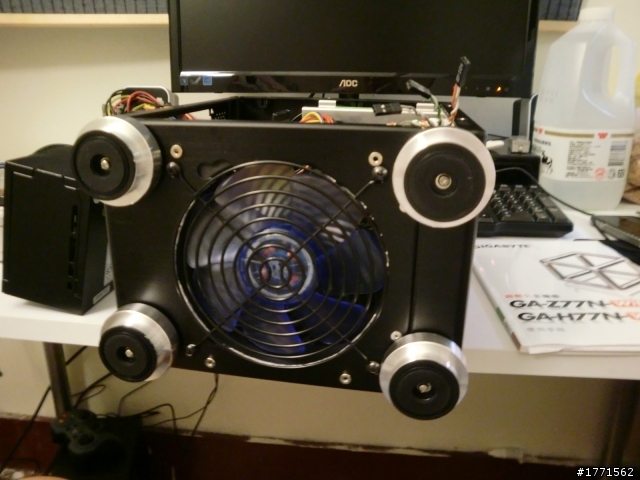

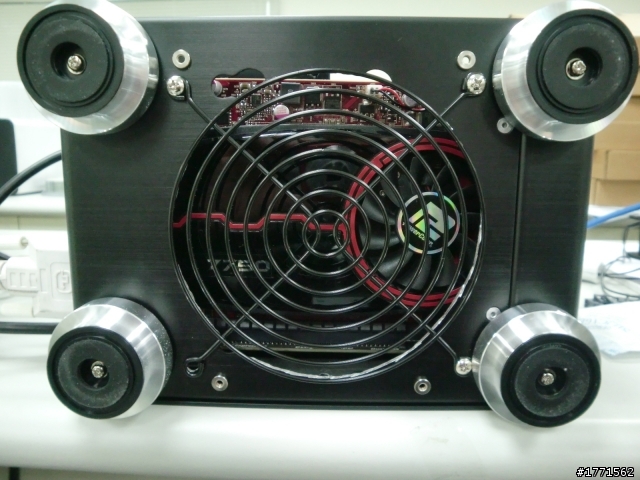

最後補底部的圖

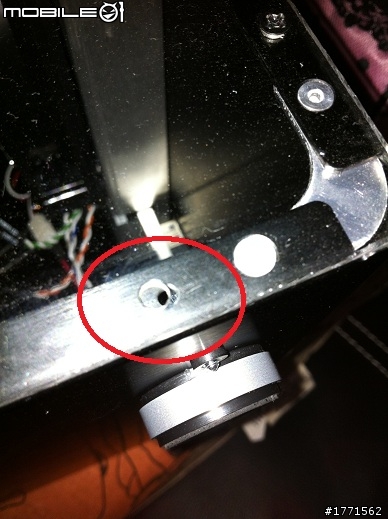

至於為什麼少一顆螺絲很單純就是忘了鎖..
目前大概就是先這樣!!!
底部的部分應該等鐮刀薄扇到手之後會嘗試安裝上去
頂部的部分也許會開個氣孔上防塵網!!不過目前都還在評估中
等燒機個12小時之後再看看要不要做更動!!
【2012/11/28】
經過漫長的等待防塵網和為了解決風扇太高干涉的問題所購入的鐮刀12公分(10mm)薄扇終於到了

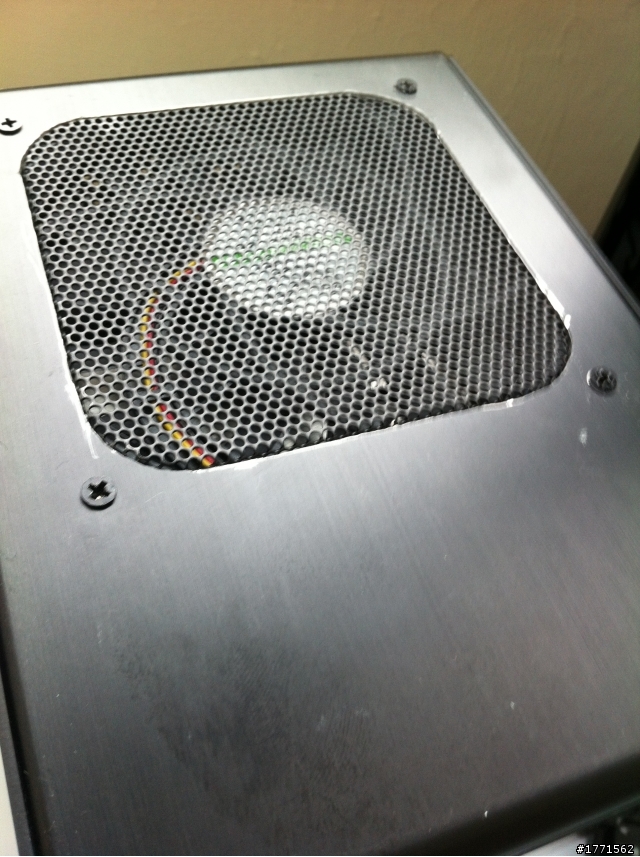

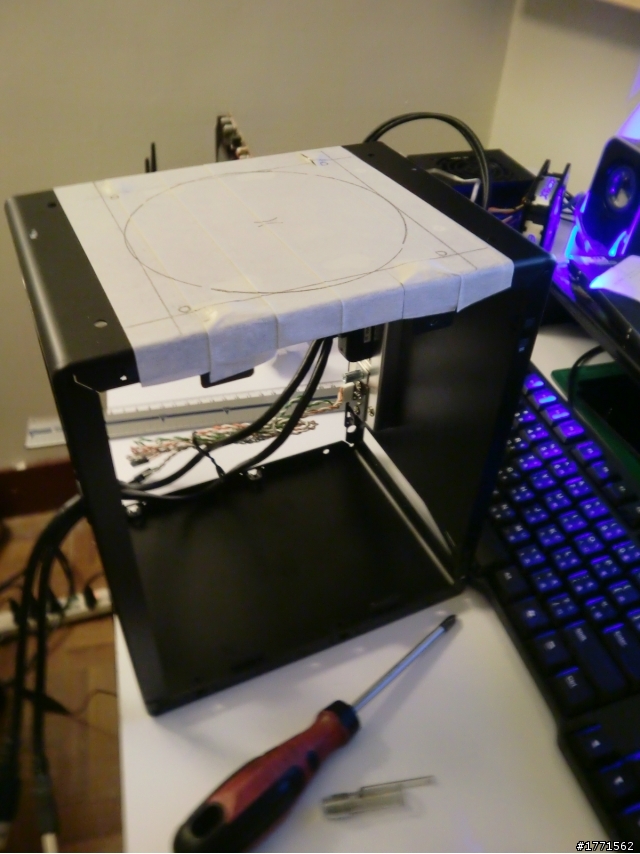

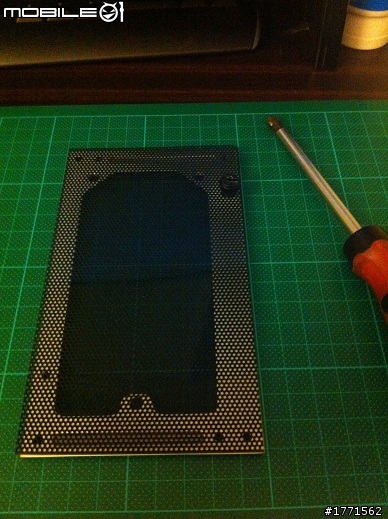

頂部如法炮製開了風扇孔並且加上防塵網

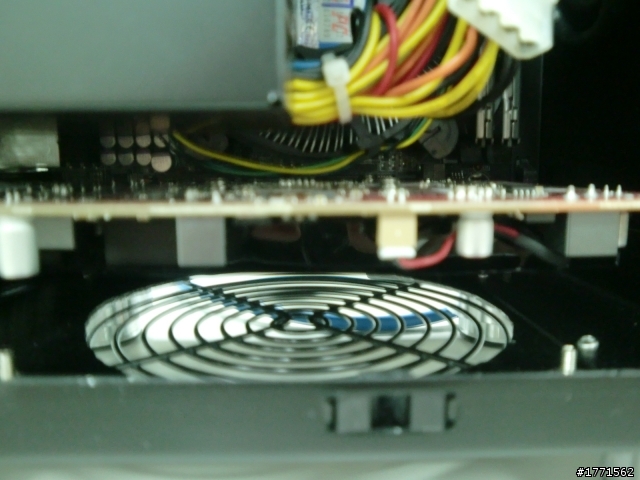

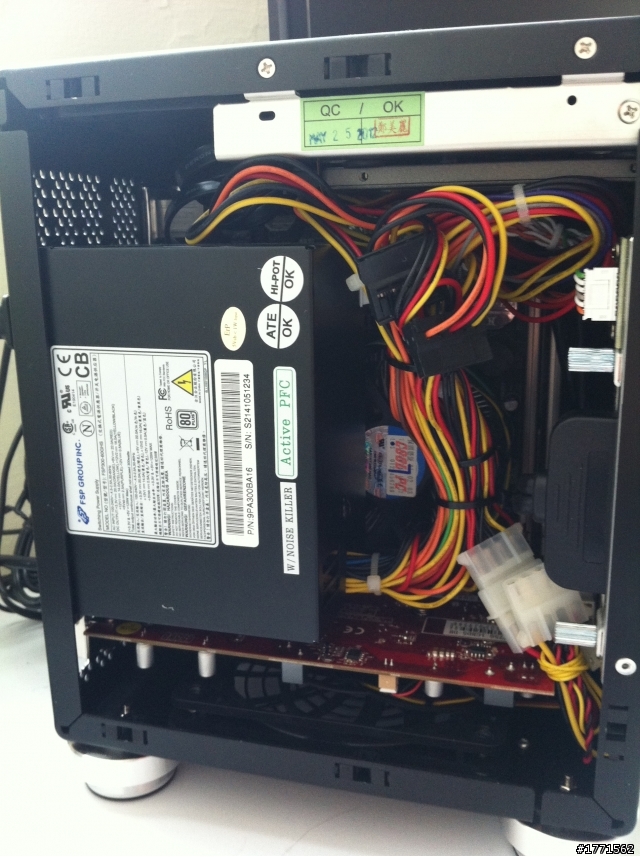

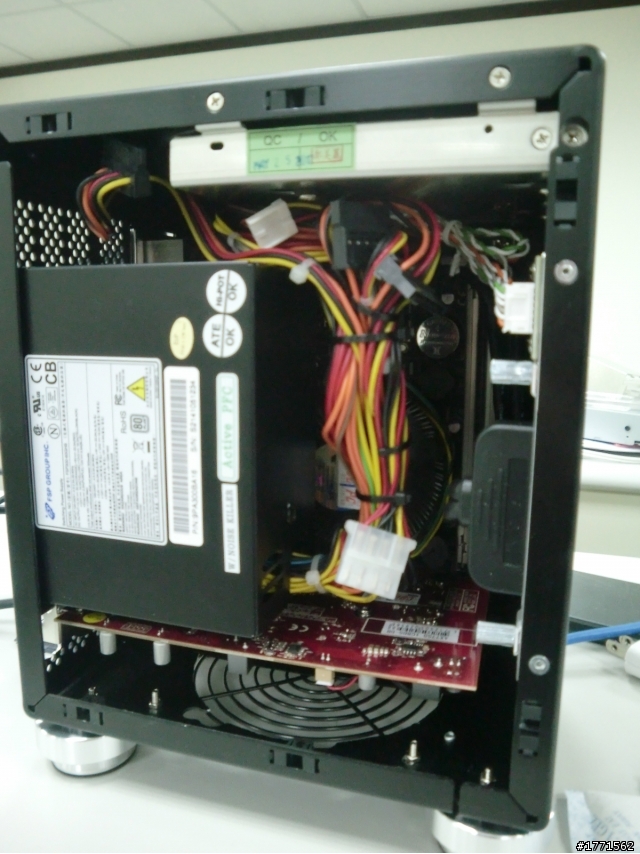

整體部分大致是這樣 可以看到底部塞入風扇~和顯卡的干涉也解決

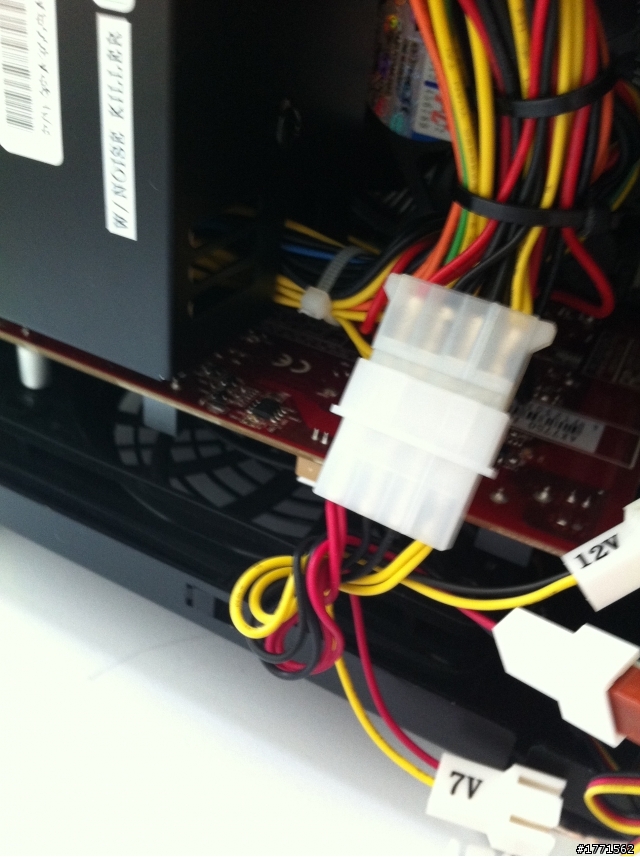

由於是薄扇全轉噪音惱人所以這邊我用了減速線使用5V電源~所幸能正常啟動!!
基本上整體概念大致上是完成了!!!不過對於機殼內部的入塵量和速度還需要一點時間觀察

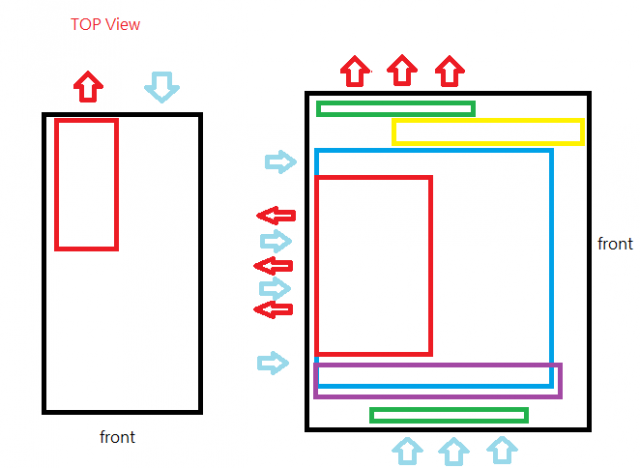

會有這種擔心是因為以機殼角度來說若能上APU將顯卡拿掉即可形成垂直短風道散熱完全沒問題
現在變成顯卡隔開了上下半部所以可能造成上面變成負壓導致電源抽出的風又被吸入機殼造成熱循環
這一部分我不是很確定!!畢竟對於這方面相關知識還缺少很多!!只能土法煉鋼勇於實驗了
或是有懂這方面的大大可以多多指教
等全部設定都完成之後!!最後就是外觀的修補了!!(看那滿是傷痕的殼..)
謝謝大家觀賞!!
