讓 PCIe 卡換個新家 - AKiTiO Thunder 2 Box

現今的 Apple 電腦已經捨棄了PCIe介面,很多想要擴充其它功能,能需要透過 PCIe介面的人,也不用太失望,因為 Apple 有 Thunderbolt 這個介面,可以透過轉換的方式實現 PCIe 卡的連接。
AKiTiO Thunder 2 Box 就是這一類的產品,本身具有 Thunderbolt 2 的規格,20 Gbps的傳輸規格,足以應付絕大多數的 PCIe 卡的需求。
AKiTiO Thunder 2 Box外盒包裝有一些說明圖示,可以很快的了解到這個產品的各項能,背面還有使用情境的說明圖示。



打開外盒可以先看到一片藍色的擋板,背面有 AKiTiO 這個品牌的簡介。


打開擋板後可以看到產品整齊的擺放在其中。


所有的配件被放置在白盒中。


打開配件的白盒內,附有電源、Thunderbolt 傳輸線、束線帶,與說明書放在一起的是兩張貼紙,一張是產品貼紙,另一張是品牌貼紙。


品牌貼紙就不說了,現在很多家都有附,但是產品貼紙也是隨便貼的嗎?


我的用法是在電源與AKiTiO Thunder 2 Box上各貼一張,這樣電源與產品的配對就可以很容易的辨識,要不然時間一久,外接電源一堆長得都很像,更慘的是還都插的進去產品電源孔中,萬一接錯了怎麼辦。
AKiTiO Thunder 2 Box 這一台有點重,含電源有1.6公斤,放在桌面上會給人穩定的感覺。


背面有兩個 Thunderbolt port 可以串接使用。



用手轉鬆上下兩個螺絲,就可以輕易的抽取出內殼。

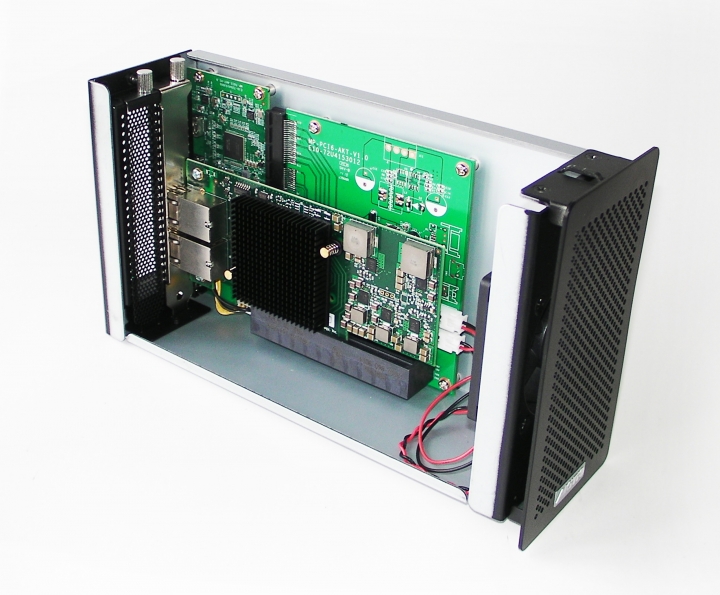

可以將 PCIe 卡安裝在內殼中,AKiTiO Thunder 2 Box支援半長,全高,雙寬 PCIe 卡。


安裝 PCIe 卡時,請先轉下固定螺絲。



插入 PCIe 卡後,再將螺絲旋緊。


再將內殼安裝進外殼之中,並將後方螺絲旋緊固定,安裝PCIe卡的動作就完成了。

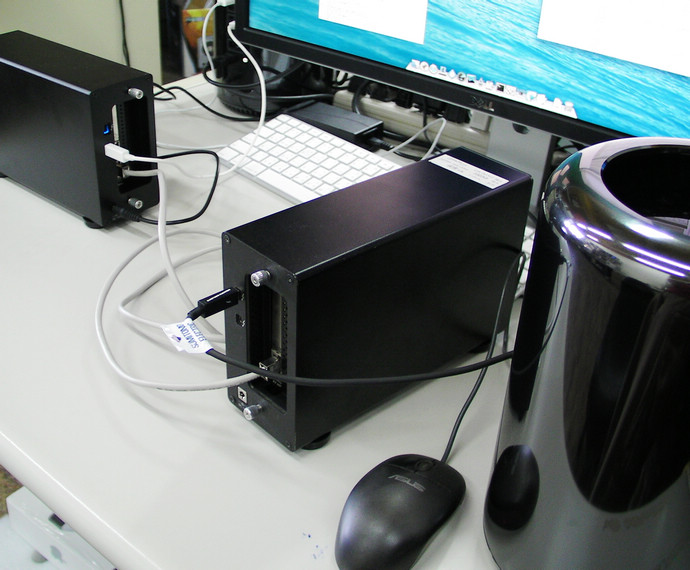

接下來就是實際連接 Mac Pro的樣子,只要透過 Thunderbolt Port連接,就可以抓取到剛剛安裝的 SSD PCIe 卡。



看一下搭配 OWC 960GB SSD PCIe 卡的效能表現。

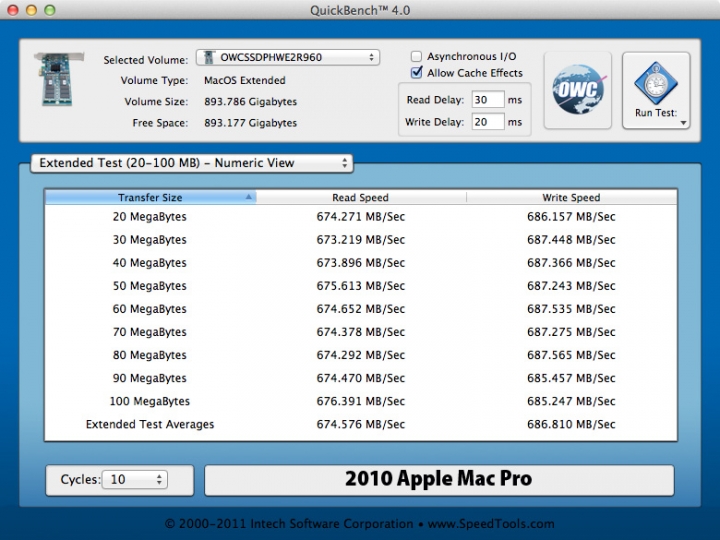

OWC 官網公佈的效能如下:

(取至 OWC 官方網站http://eshop.macsales.com/item/OWC/SSDPHWE2R960/)

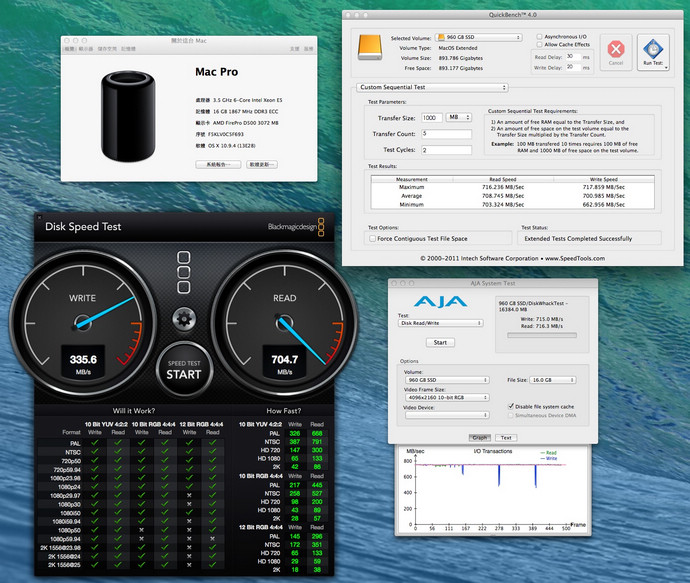

使用 AKiTiO Thunder 2 Box 後,測速軟體測得的效能如下:最高是AJA的結果(讀716.3MB/s;寫715.0 MB/s)

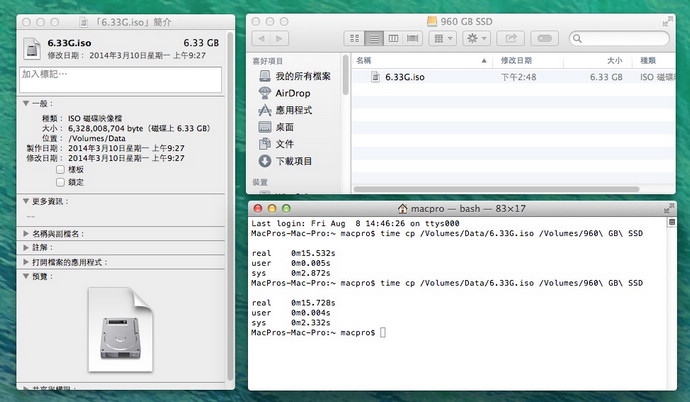

使用 AKiTiO Thunder 2 Box 後,實際寫入的效能如下:(約408.38 MB/s)


QuickBench 的效能使用AKiTiO Thunder 2 Box後反而比較快,當然也有可能是所測的電腦設備不同有關,但可以證明一點的是使用AKiTiO Thunder 2 Box 並不會影響所連接的 PCIe 卡效能。

另外使用了1張ATTO FastFrame NT12 (Dual Port 10GBASE-T PCIe 2.0) 網卡,安裝在AKiTiO Thunder 2 Box 中。
10 GBASE-T 網卡一般是企業組建SAN需要用到的介面,有興趣的人不妨上網查看一下 SAN (Storage Attachment Network 儲存區域網路) 的資料。

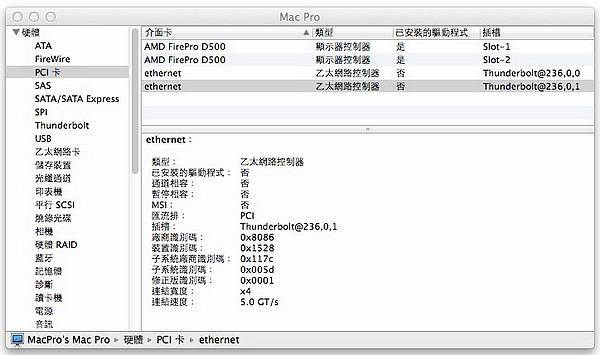

將10 GBASE-T 網卡安裝AKiTiO Thunder 2 Box 中後,還需要安裝相對應的驅動程式在系統中,要不然是無法使用的,你可以看到「已安裝的驅動程式」項目顯示為”否”。

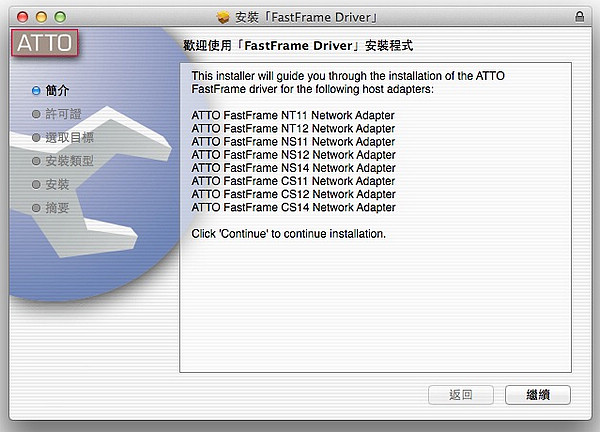

安裝驅動程式只要按照安裝精靈,一步一步下去就可以完成驅動程式的安裝。

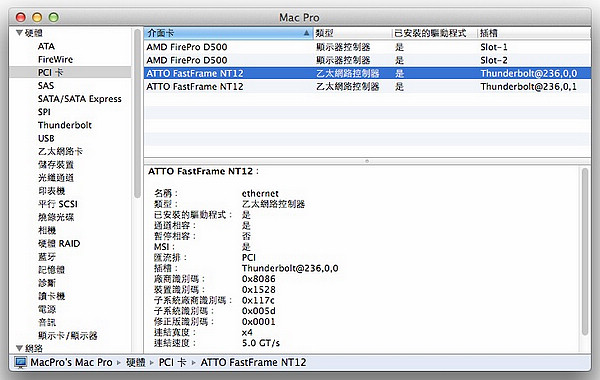

安裝完驅動程式後,你可以看到「已安裝的驅動程式」項目顯示變成”是”了。

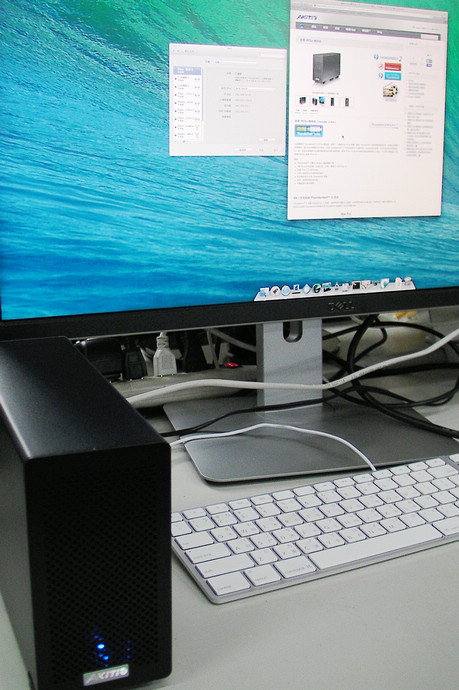

接下來就要看一下實際使用與效能了,上網沒有問題,很流暢~

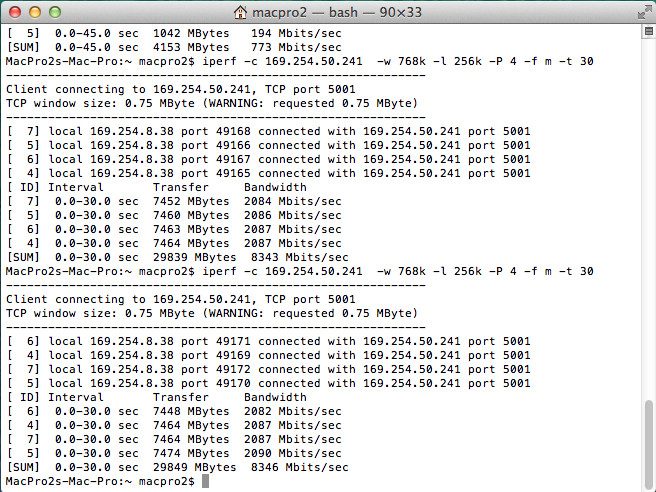

效能部份使用2台已安裝10 GBASE-T 網卡的AKiTiO Thunder 2 Box 串接,透過 iperf 測試實際傳送的效率。


可以看出兩次測試的結果,第一次為8343 Mbits/s第二次為 8346 Mbits/s ,實際效能是10 GBASE-T 網卡規格速的 80% ,這樣的表現確實是很亮眼,難怪大型企業對於 SAN 架構的儲存方式特別喜愛,當然SAN 架構還有其它的優點,但是不可諱言高達8346 Mbits/s 的傳輸速度是其中一個重要的因素。

不知道有沒有辦法裝顯卡?
可在bootcamp下使用我我就滿足了XD
看了你的裝備 佩服你的財力...

Coco9797 wrote:
現今的 Apple ...(恕刪)
感謝分享!!

想問一下,這Thunder 2 Box和mlink X不知道有什麼不一樣??
(看規格,兩者好像都可以支援到PCI E 2.0 )
http://www.akitio.com.tw/mLogic/mlink-x

另外,也是想問接顯卡問題,因為主要目的還是接顯卡,
裝了這driver,nvidia顯卡是不是都可以抓得到?
http://www.nvidia.com.tw/object/mac-driver-archive-tw.html


PS:

剛剛看到這一行字:
「本產品不支援顯示卡」
http://www.akitio.com.tw/information-center/pcie-card-compatibility-chart

唉!
顯卡只能吃25W以下的
整個設計看來就不是用來支援主流顯卡的
相信要拿來接顯卡的最後都會放棄這個型號吧
剛剛在AKITIO臉書粉絲頁,看到這影片:

https://www.facebook.com/akitiotw/posts/1532671656966319

有人裝成功了!!

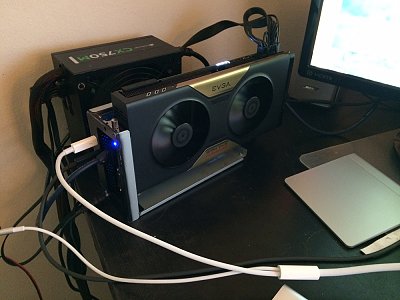

「AkiTio Thunder2 with Mac Mini 2012 OS X (10.9.4) + EVGA GeForce GTX 760」

不過,很好奇,
EVGA GeForce GTX 760很吃電,AkiTio Thunder2Box的供電足夠嗎?
哈哈~當然是不夠~
還是需要另外接上PSU來供電的



來看看他所公佈的安裝程序吧
http://forum.techinferno.com/diy-e-gpu-projects/7598-%5Bguide%5D-mac-mini-2012-gtx770%4010gbps-tb1-akitio-thunder2-osx-10-9-4-a.html#post104243


Coco9797 wrote:
現今的 Apple ...(恕刪)

AFEI4257 wrote:
感謝分享!!想問一下...(恕刪)


Thunder 2 Box 和 mlink X 不知道有什麼不一樣??

Thunderbolt 的規格不一樣,一個是 Thunderbolt 2 一個是 Thunderbolt
支援的 PCIe 插槽是一樣的規格
Coco9797 wrote:


Thunderbolt 的規格不一樣,一個是 Thunderbolt 2 一個是 Thunderbolt
支援的 PCIe 插槽是一樣的規格


感謝感謝,原來thunder2box,是用Thunderbolt 2,
售價還比只支援thunderbolt 的mlink x便宜。



義大利海底雞 wrote:
哈哈~當然是不夠~還...(恕刪)

來看看他所公佈的安裝程序吧
http://forum.techinferno.com/diy-e-gpu-projects/7598-%5Bguide%5D-mac-mini-2012-gtx770%4010gbps-tb1-akitio-thunder2-osx-10-9-4-a.html#post104243


感恩感恩,

看起來還改了KNEXT!

硬體清單有一個「SWEX」,
不知道是不是這個??


另外,EVGA這個盒子不知道什麼用途??好像是把power裝進去??
完全解決mac不能插擴充插PCIe卡的問題
