這個是HIFIBerry Digi
把保險絲bypass <----超重要!!!異常重要!!!!，只是還是沒辦法測試到底可不可吃大電流
把RPi焊上插針
技術不好的背面照
組裝完成
用USB轉RJ45網卡+跳線控制，還有比較對象的Teradak Teralink-X2 DDC
power用這顆，台達電 Innergie ADP-21AW
在Volumio啟動I2S Driver後，可順利抓到HIFIBerry Digi，
但是不曉得為啥會出現DAC把hw0:0位置佔住XD
要另外去mpd.config新增hw1:0給HIFIBerry Digi用，設定好後要重新啟動mpd server
DAC用這個， TeraDak變色龍
經過管buffer再餵給耳擴Aurium
耳機用MrSpeakers Alpha Dog，不含“Doggie Treats” Tweaking Kit
聽完Teradak Teralink-X2 DDC再插到HIFIBerry Digi上聽~
另外Volumio似乎可以順利裝上Hiface的mod阿!!!!!!待測試~待測試~~
首先先來個道歉啟事，大叔完完全全太小看Volumio啦!!
保險絲bypass後，沒有爆音問題嚕，但也有可能是DDC的問題，小弟不是用之前會爆音的DDC，
不管嚕，總之Volumio音質真是好啊~~
圓潤舒服，唇齒清晰，不刻意拉大音場，不刻意加強動態，真實的呈現，自然的延展!!
Raspberry Pi+Volumio的表現，超越Cubox+yo，成為大叔心目中的第一位XD
另外小弟都是用GMPC介面播放，無使用webui
直接下結論，大叔比較喜歡HIFIBerry Digi的表現，甚至很有可能會超越Hiface EVO，
這個部分就等到EVO有變壓器再說吧，EVO有出清掉的危機啦wwwwwwww
聽感這部分主觀意識佔很重，就請當參考
RPi+Volumio+Teradak Teralink-X2
暖暖的，有點濁，微妙的慢，造成一種很有餘韻的聽感，聲音圓潤無菱角。
RPi+Volumio+HIFIBerry Digi
恩?!什麼鬼!!乾淨不濁，軟柔滑順，清甜卻富有味道，此聲音有高級感阿!!!
表現都不差~都很耐聽
P.S. 1
RPi很弱的...用即時運算軟昇頻會要她的命，請先在PC上昇頻好存檔再丟給RPi，
大叔是16bit 44.1KHz派就是啦wwwww，大叔木耳不覺得假昇頻有好聽~
P.S. 2
滿常看到說要有專屬驅動才好聽，似乎很多DAC用在Mac都不需要專屬driver吧，
universal driver才是王道阿!!!!
專屬driver大叔一直認為是windows的原罪XDXDXDXD，總之耳朵收貨吧~
========================================================================
上了Digi後，5.02V會降壓成4.7~4.9V，跟保險絲看來是沒啥關係
另外micro usb線，本身也會壓降，小弟的變壓器輸出5.08V，
差一點的micor usb線會降成4.95V
看來電源要改滿多的Orz，要放棄用micro usb頭供電，另外拉線供電吧
========================================================================
阿哈哈哈wwwwwww
因為怕改到燒掉，在燒掉前先來個
RPi無線模組
總的來說就是不用帶PC出門，也不用寄生，就用手機控制吧~
鎳氫電池--->Sapido BRF71n--->Sapido BRF71n 5V輸出--->RPi
大叔是採用AP Mode，此時BRF71n是沒有DHCP功能，所以手機上的WIFI IP必須用app指定，
大叔是用WIFI manager。
有更輕便的方法是用晶片Realtek RTL8188CUS的無線網卡插上RPi，直接架基地台，
但是這樣會增加RPi CPU的負擔，PRI很弱的.....不能太虐~
至於這樣耗不耗電大叔是不清楚
畢竟晚了，大叔撐不下去
然後聲音......木耳大叔覺得變壓器比較圓潤阿
然後希望禮拜六改完不要燒掉
P.S這樣接要用普通的網路線唷!!
=======================================================================
結論滿讓人傻眼的.....
就是行動電源的品質真X的爛阿XDDDDDDDDDDDDDDDDDD
行動電源電壓不足，無法啟動Sapido
Sapido輸出的5V電流不足，RPi半殘工作(可啟動但網路無法啟動)
所以就只好
Eneloop電池盒接Sapido
行動電源接RPi
比上面那接法好聽!!順了些。
耗電測試就請有興趣的大大自行玩玩看嚕~
最後就是真的要去店裡當訊源來聽設備的時候，
還是乖乖帶變壓器吧
============================================================
弄玩了，雖然電壓以失敗告終，但卻很意外地很滿意wwwwwww
總之插上HIFIBerry Digi電壓還是4.95~4.97V，
首先在Digi上面加個電容，大叔電容隨便用，都是以前的殘料，沒有啥調音考量，
Digi背面先焊好要接電源的線
RPi在USB那邊和上兩顆，原本的電容再並上一顆
保險絲這次就完全移除，用導線連起來，保險絲大叔是吸完大部分焊錫後，
暴力拆掉XD
一樣拉線
總之完成了Orz，
電容都是用ROE 25V 100uf(參考以前的USB Hub)
線材都是用47 Labs STRATOS 0.4mm
然後大叔以後短距離絕對不用STRATOS阿阿阿阿
斷好幾次阿Orz.....這台大叔以後不拆，就定型嚕~
應該一橋就會斷線....另外緊急再購入一台吧￣3￣
另外用47 Labs STRATOS做一條電源線
結果電壓問題還是一樣阿!!!!Nooooooooooo，還給大叔星期六的放假阿!!!!!!!
不知為啥插上Digi整體電壓就會掉到4.95~4.97V，都已經外部供電嚕.....
神奇的設計OTZ。
不過電流的問題倒是徹底解決嚕~~亂插USB都不會重開機啦!!!!!!
總之還是先聽聽看吧，Digi的部分要回宿舍再來聽聽看，
先來看USB的表現如何
5V電源，明緯的MSP系列
家裡的系統，整套沒有比老二旗艦耳機貴XDDDDD
沒有好的DAC，持續排隊中，只能用PCM2706 USB 音效卡
上一下ptt耳機版接地盒+換線
開聲!!!，
恩....................
恩恩...................................
嗯嗯嗯!!!!wwwwwwwwww
喔喔喔喔喔喔喔
這真的是那張又瘦又尖又刺的PCM2706 USB 音效卡嗎!!
絲絲柔柔，前後分明，滑順舒服!!!
好聽耶!!!
比以前用改造前RPi+PCM2706 USB 音效卡好聽!!
看來又是大叔的爛電腦誤了這張PCM2706 USB 音效卡，
大叔的電腦果然空有效能卻無好聲阿wwwwww
呼....好險比以前好好聽有一定的程度，讓大叔覺得很滿意阿!!!!
=========================================================================

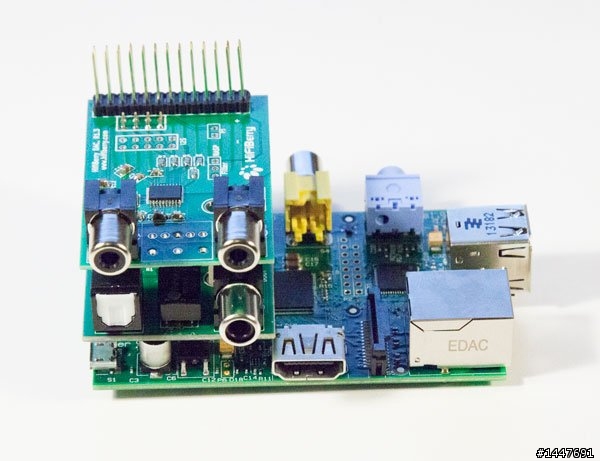

Crazy Audio 的HIFIBerry有個很有趣的組合阿
設定master slave的方法好像沒有釋出就是嚕
另外這裡有篇很棒的文章
RPi I2S直連DAC
還有強者will3509111大~
RPi I2S直連DAC
要是看得懂晶片的datasheet的話，直接拉線到DAC的話CP簡直爆炸阿
沒有調音需求的話強烈推薦~~
但是大叔的技能實在是辦法再那麼細的晶片腳位上面接線阿
=========================================================================
傷心跟難過....浪費了兩天，結果失敗啦orz
讓大叔一一道來
首先Hiface EVO的變壓器終於到達，插上Volumio，
灑花~正常運作，也就是只要先去Raspbian把driver compile好，
然後把檔案直接丟給Volumio後，就可以上XD
這件事就告一段落~
然後再把擴Aurium
換一個看起來很大的變壓器XDDDDD
Made In Taiwan~
恩~~真的該換，然後也告一段落
然後就是難過的開始....
打算要I2S直連TeraDak Chameleon TDA1543 16並聯
要插的位置
RPi要插的P5-3、P5-4、P5-6
沒賣散裝，這些備料可能一輩子用不完Orz
插不進去杜邦端子塑膠母座，只好用熱縮套
插阿!!!!!
合體後長這樣
上機測試
有聲音....有聲音....但是，很多雜聲阿，後來證明原來是大叔是白癡
=============================================================
噗!原來大叔少接地線阿!難怪都是雜訊阿~~
跟線本身沒關係，因為很短XD
還以為只要拉三條線就好，沒想到RPi的P5的GND也要連到DAC的GND!!
總之就是
Pin5-3：BCK
Pin5-4：LRCK
Pin5-6：DATA
Pin5-7：GND (選Pin5-8也可以，也是GND)
要四條，不要跟大叔一樣耍蠢，然後還去跟賣家哭哭
半夜不睡覺，室友應該很想殺了大叔~
不能開燈只好用打燈的，總之是四條線，Chameleon很方便，都不用焊接跟解焊~
聲音!恩~~舒服阿~TDA1543直入I2S真是好聽~NOS魅力的展現!!
再見嚕DDC，又要出清一些東西嚕!
=================================================================
喔喔!!!剛好機器裏面有5V可以拉出來，而且還是獨立電供
正常啟動
完全獨立的系統~~
=================================================================
近日兩三事....
要玩的東西通通都沒有送到
大叔是不是遇到詐騙集團阿
把手邊的先做個總結吧!!
完全合體的RPi+Chameleon，固定住~
順便把裡面換上最低階的萌豆腐mCap，還有插針真是有夠容易接觸不良.....
害大叔以為電容有問題，又焊又解焊，快瘋掉XDDDD
SD卡不探頭
不探頭的代價就是這個頗貴的TF轉卡.....
再來是Hifiberry DAC，恩......
最近買的RPi，Layout有一點點不同，本來P5的文字變成P6
這是久一點RPi，gnd有個R51電阻
最近買的RPi，gnd已經無電阻
顏色也有所不同~
==============================================================
Raspberry PI in TDA1541 NOS mode
一切都是意外，本來沒打算要接成i2S，
昨天回家，想說拔一下晶片看看好不好拔，
然後馬上就悲劇，CS8412拔斷腳XDDDD
新機還沒聽過就報銷啦~~
總之又浪費一天在拉線Orz
左邊是案發現場，順便把IC腳座也拔掉掉，
大叔是把RPI的i2S直接輸入TDA1541，沒有經過SAA7220數位濾波，
所以是NOS模式~雖然有些人說TDA1541沒有數位濾波是邪道XDDDD
TDA1541和SAA7220的工作電壓都是5V，剛好就可以拉去給RPi當電源~
這次i2S用FURUKAWA PCOCC超級細沒有多少蕊的線來做，
需要拔來拔去的地方，用47Labs STRATOS來做的話太虐待大叔嚕.....
TDA1541 i2S腳位為
P1：LRCK
P2：BCK
P3：Data
P4：MCK
P5：GND
P28：+5V
MCK不插也是可以正常發聲，要不然把BCK並聯MCK也可~
不過用這邊的5V，RPi不曉得為啥電力不足Orz
SAA7220上面把I2S腳位留著，以後等有Oscillator可以比較看看有濾和沒濾的差別，
SAA7220 i2S腳位為
P1：LRCK
P2：BCK
P3：Data
P11：MCK
P12：GND
P24：+5V
這邊的5V可以順利啟動RPi
本來異想天開以為P2和P11並聯，結果不行，等東西到了再來測試吧~。
線拉出來後，把RPi固定在DAC上，鑽洞好愉快XD
上面有提到5V不從microusb供電，直接有DAC內部拉出5V給RPi
開聲!!
撥開紗後，
TDA1541那中頻真是有夠好聽阿!!!嗓音韻味十足，撼動著大叔的靈魂，
音樂充滿著生命力，如同一杯濃縮的espresso，回味無窮的餘韻~
恩....這次改造得很順利，回宿舍要去面對被改壞掉的Chameleon，不樂觀阿XDDDDD
============================================================
聽起來跟原版不一樣而且調到5K電阻的TDA1543
總之還能聽啦XDDD
接下改需要用到MCK信號的PCM1794，
不曉得為啥接上去會有炒豆聲的Clock ~
信號不能當MCK的World Clock Orz
總之上述的Clock都失敗，只好還是直接用RPi的BCK當作MCK，
調音密技Orz，其實是手太賤把接點弄斷掉，只好從晶片的腳直接拉一條線....超悲慘......
要外接Clock只好等神人推出教學啦.....並不是很單純阿.............遠目.....
倒是USB轉I2S方案是正常的就是~
同樣用RPi走i2S
大叔還是比較喜歡NOS的TDA1541和TDA1543就是嚕，
NOS的PCM1794，細節太爆量，動態太強大，太過完美，
總之還是拆起來裝在電腦上看動畫用吧XD
========================================================
G2labs真過份.....
把GND隔離又給了MCLK信號
http://g2labs.org/2014/06/04/isolate-your-raspberry-pi/
這叫剛把NOSBerry 1543一代給炸掉的大叔如何是好Orz
http://g2labs.org/2014/06/04/berrynos-1543-red-updated-module/
但是小貴阿.......小貴阿........
，總之豬排大要弄專用電腦前，記得給RPi一個機會
，RPi越來越弱啦
