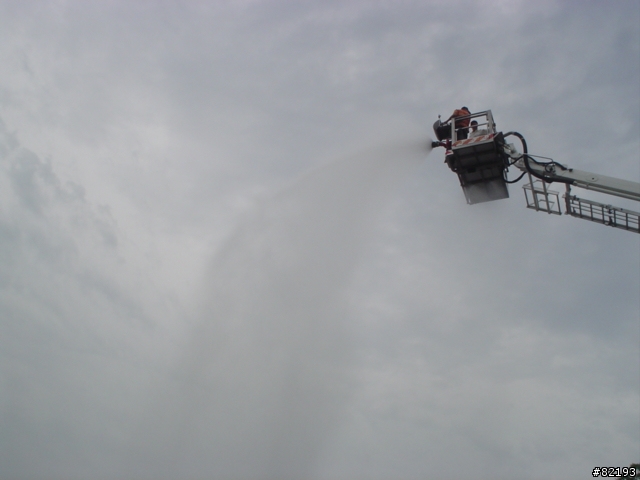

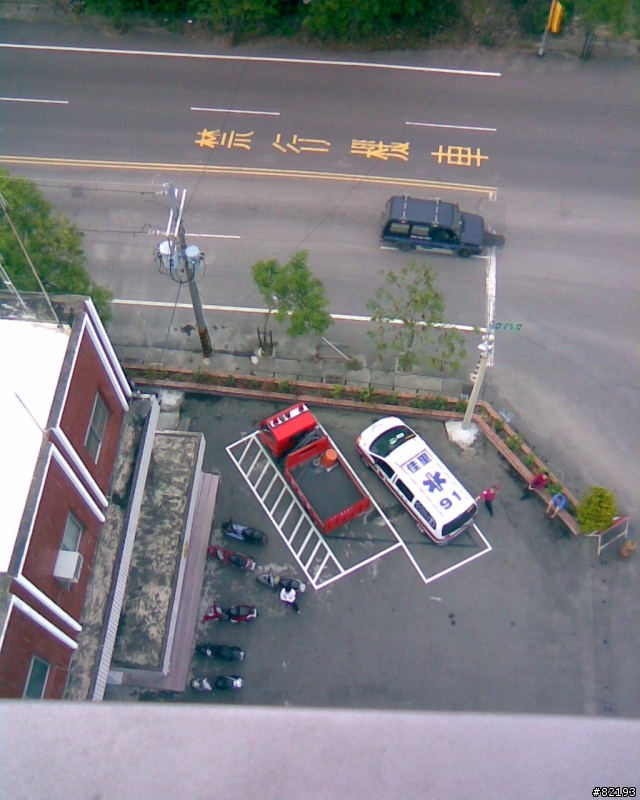

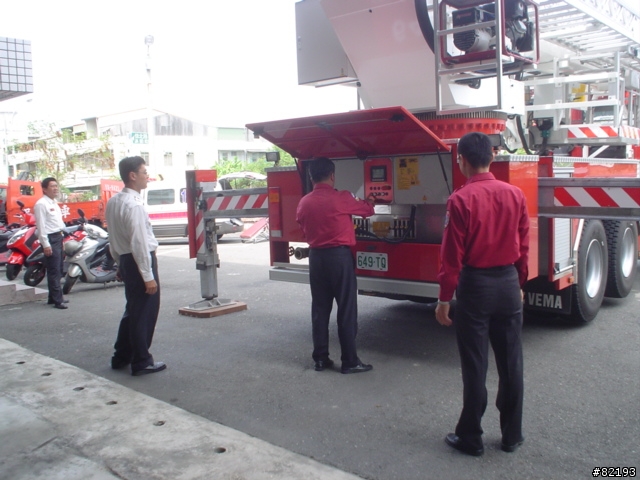

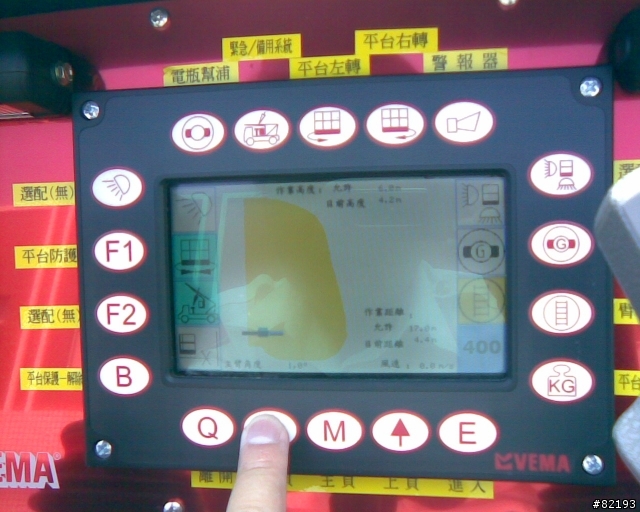

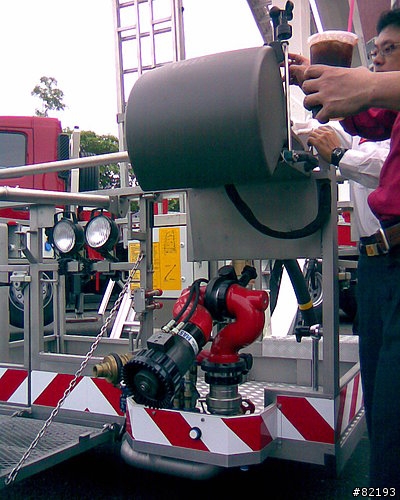

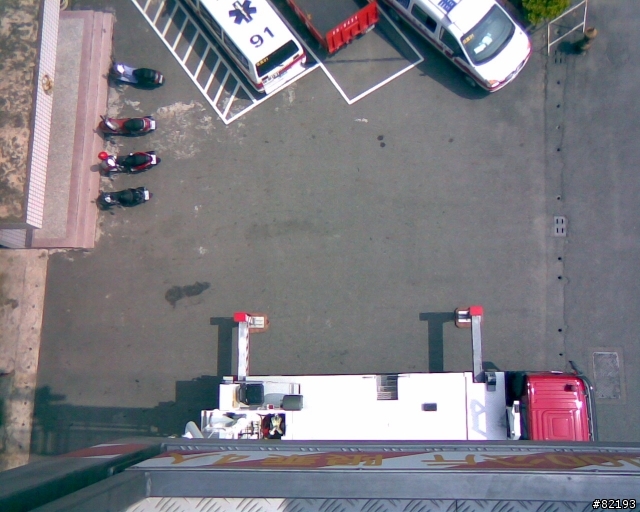

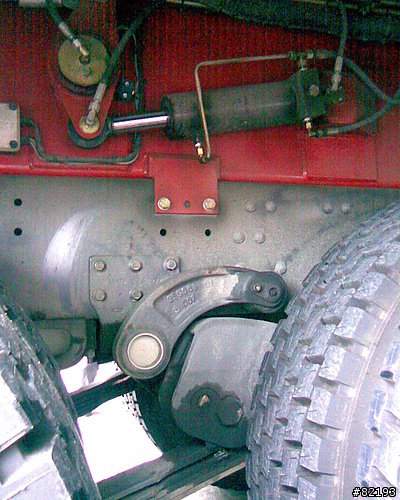

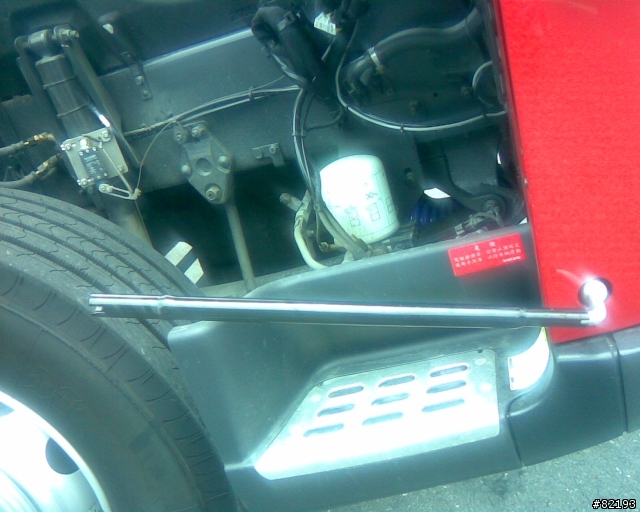

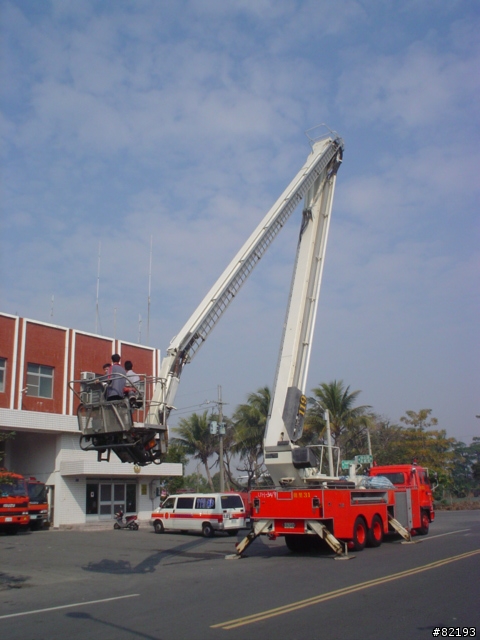

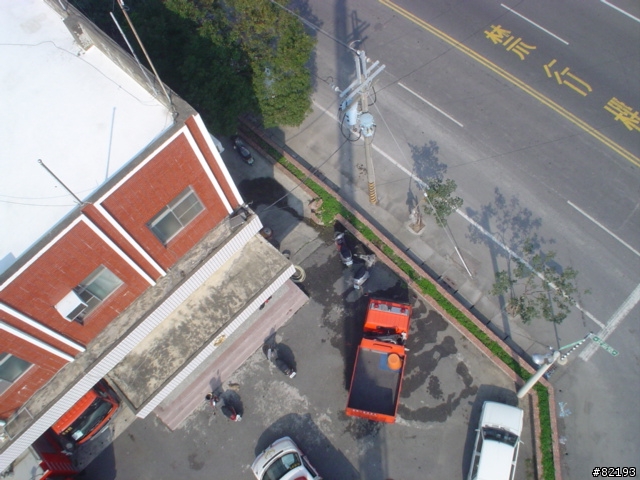

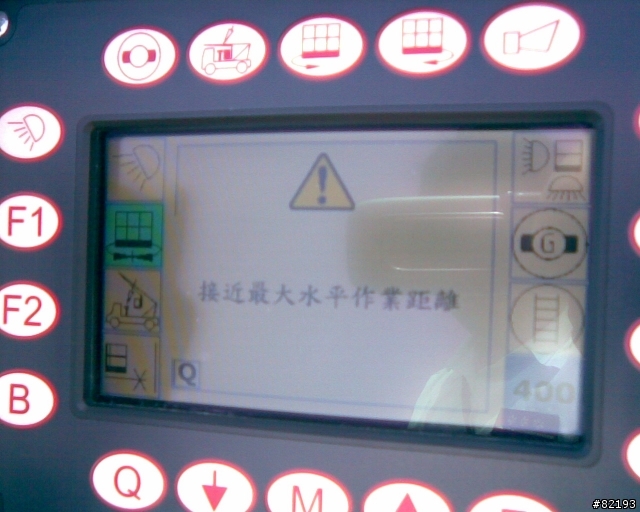

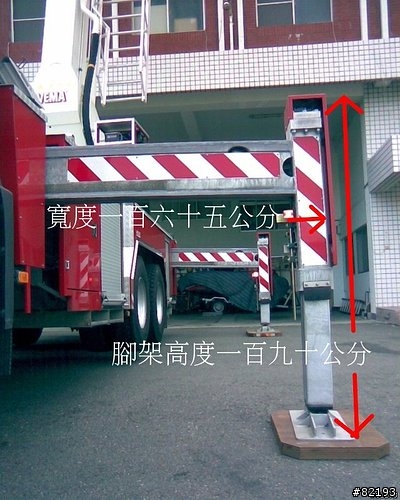

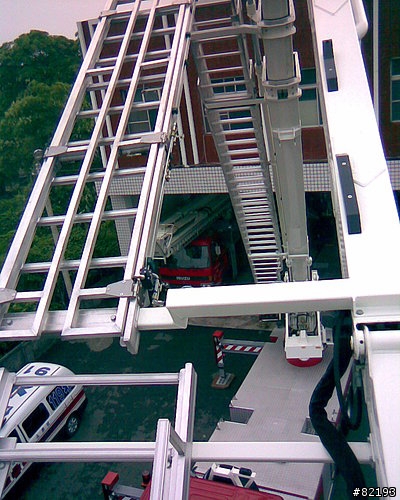

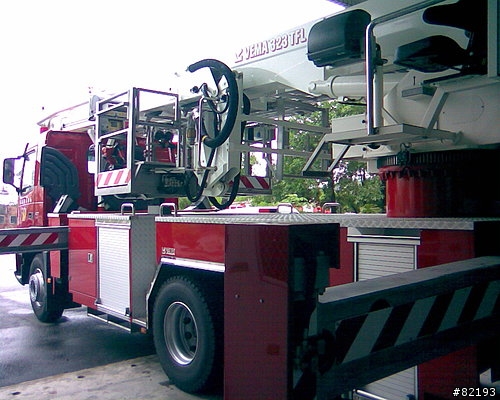

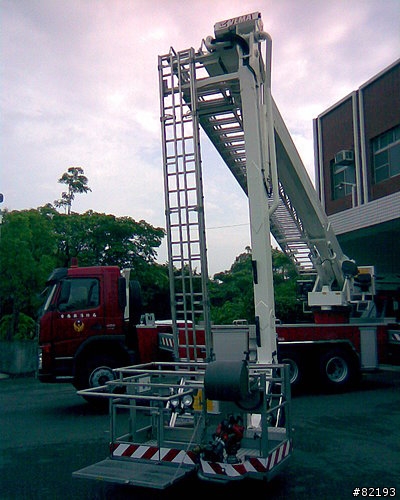

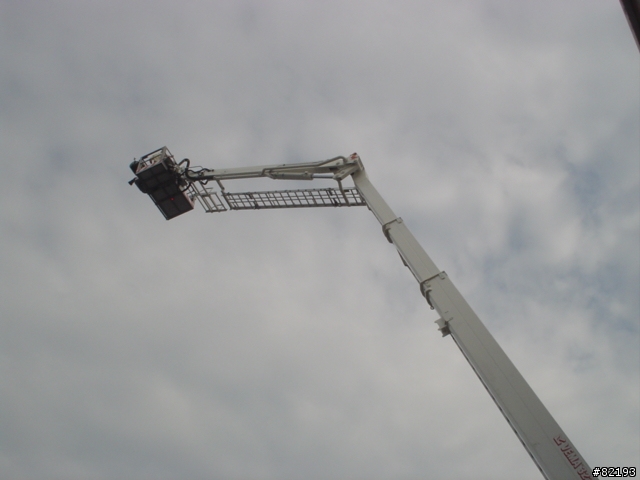

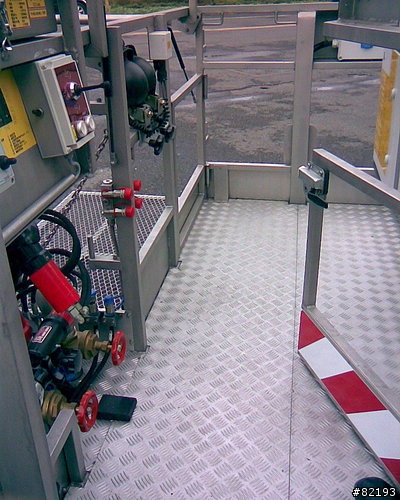

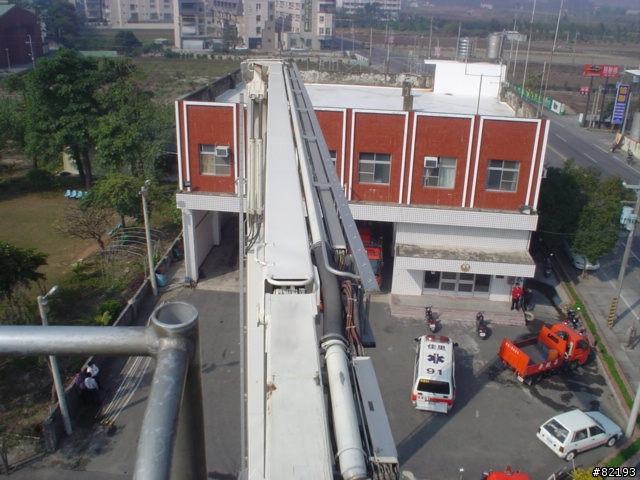

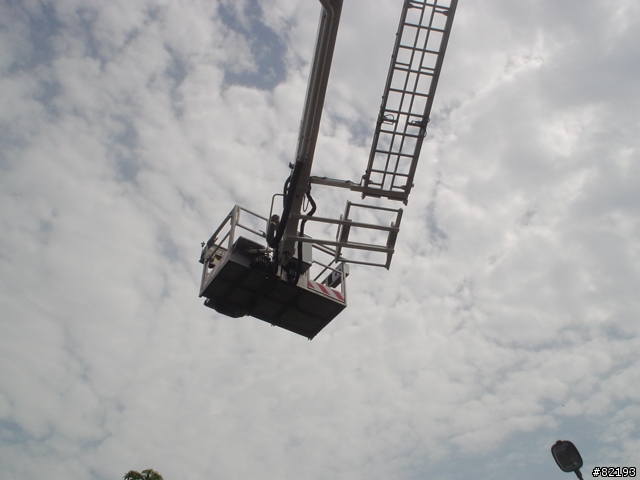

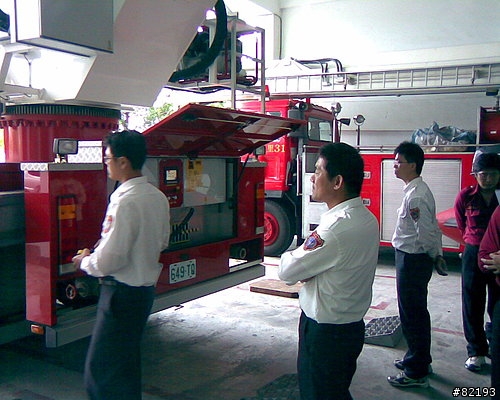

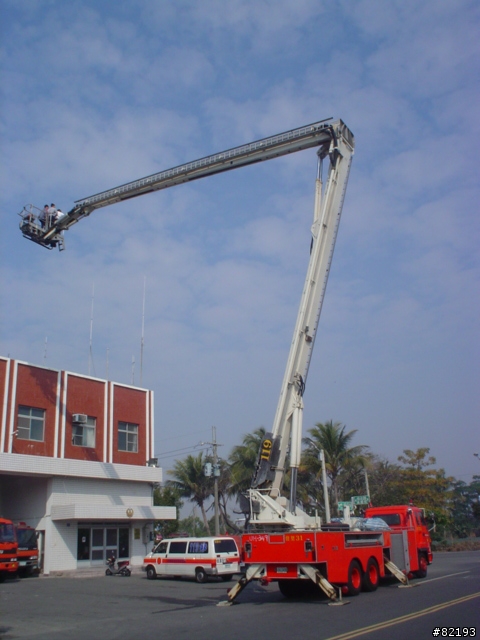

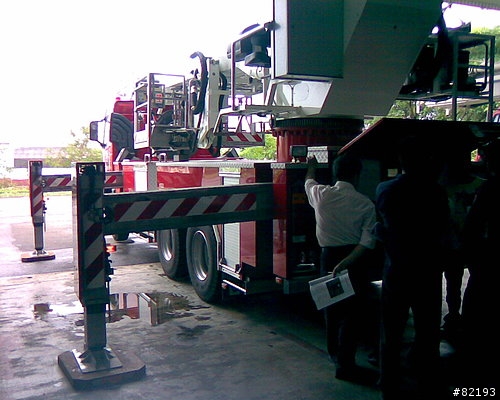

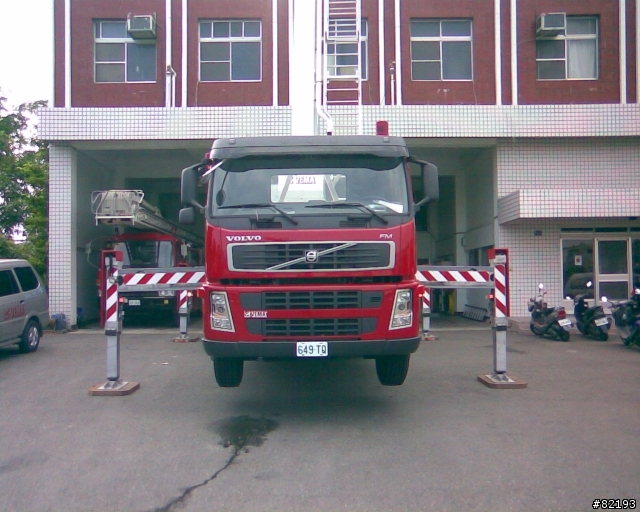

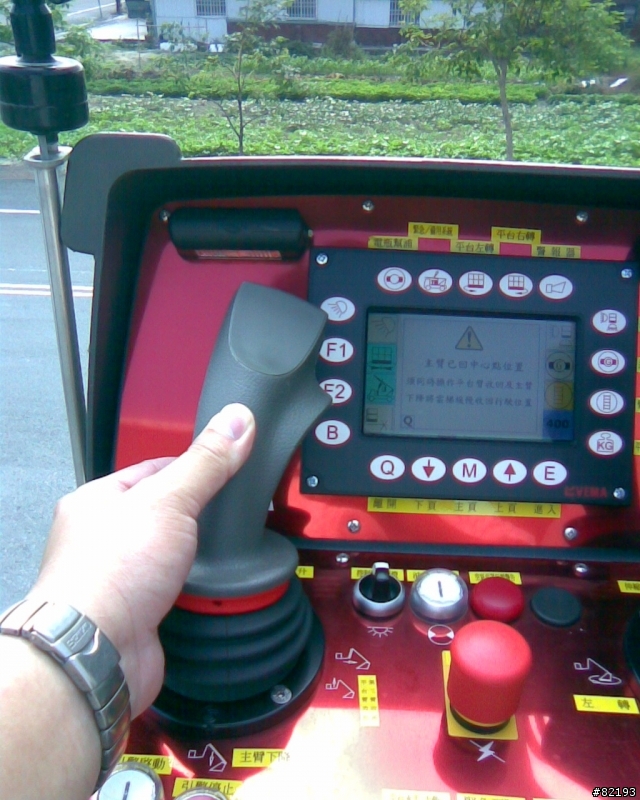

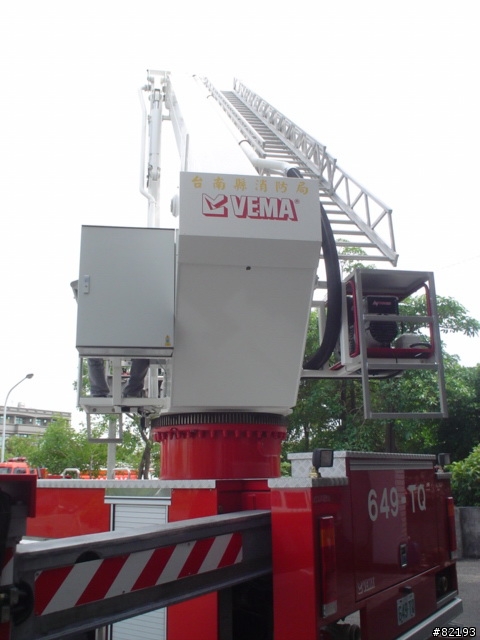

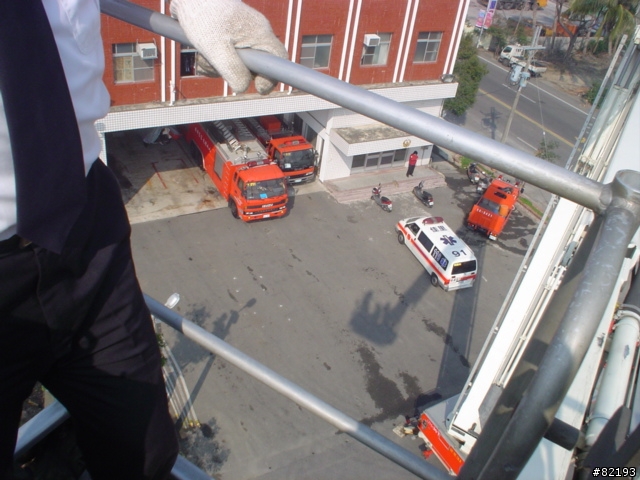

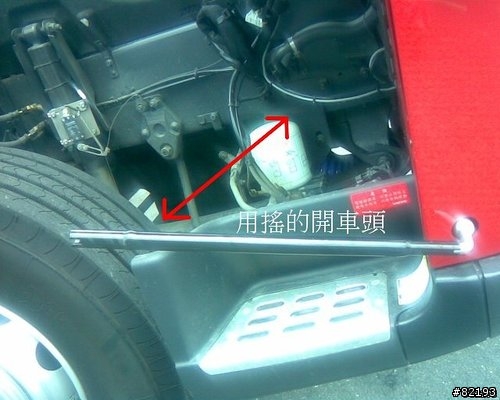

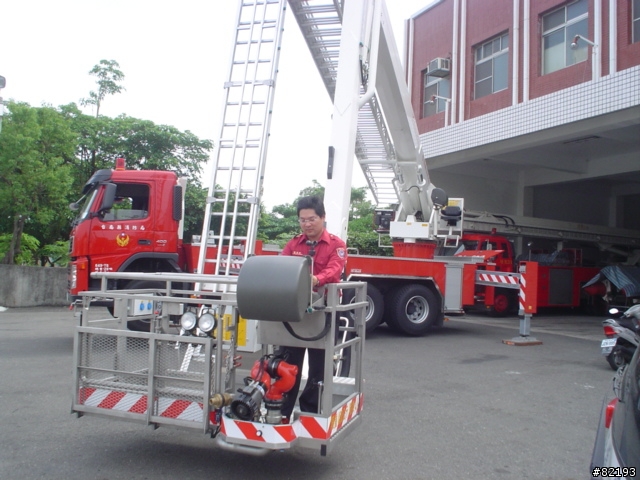

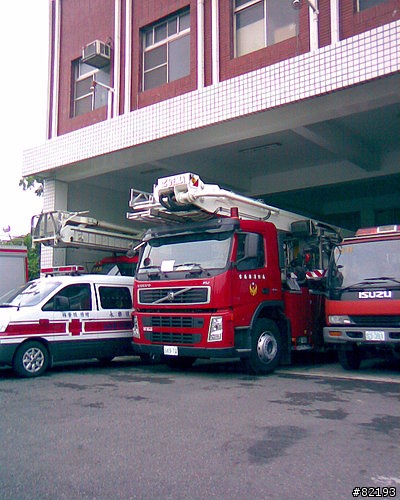

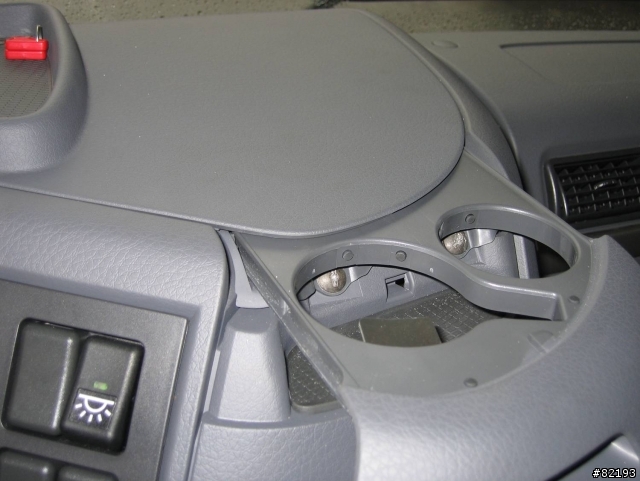

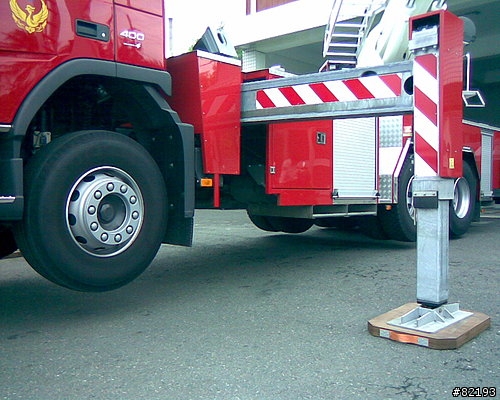

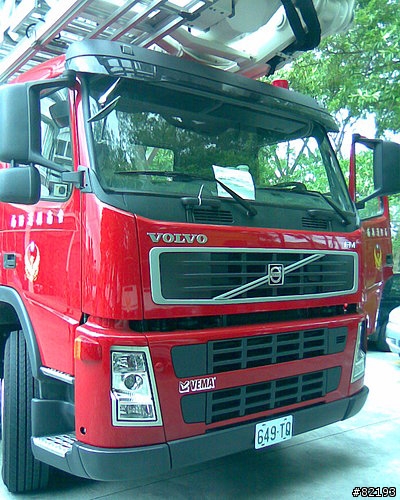

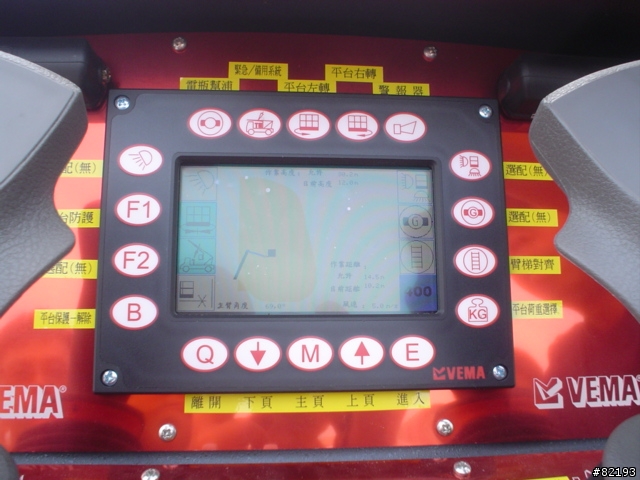

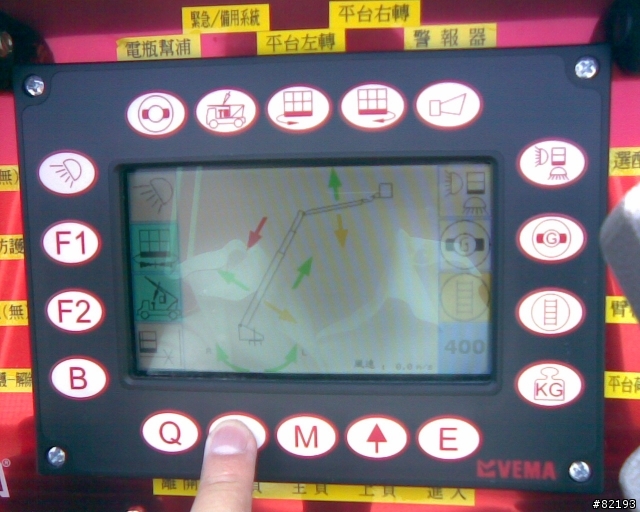

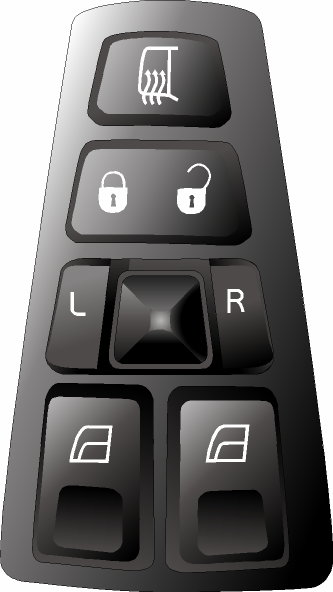

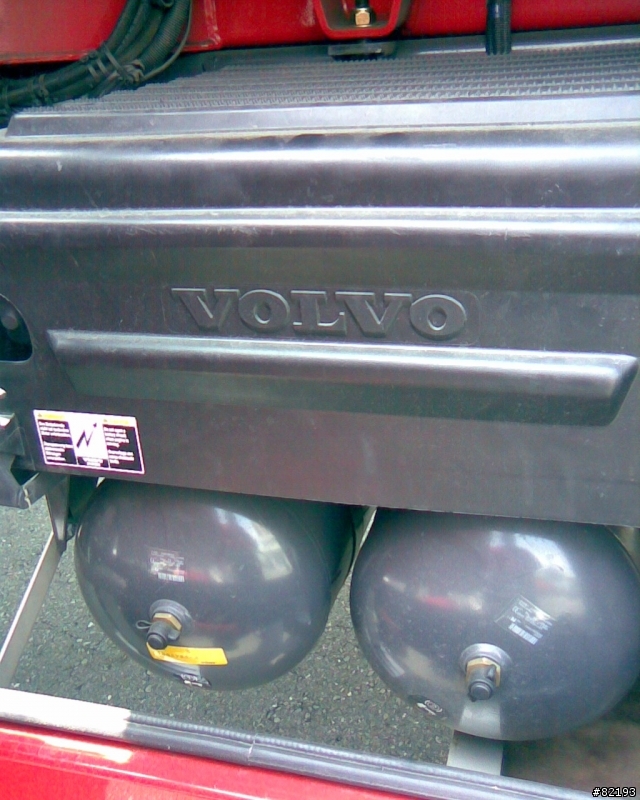

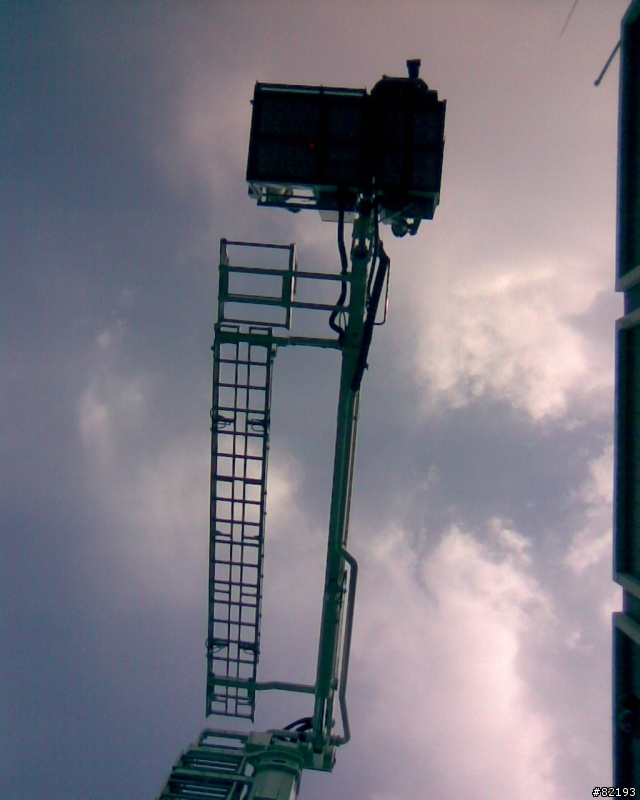

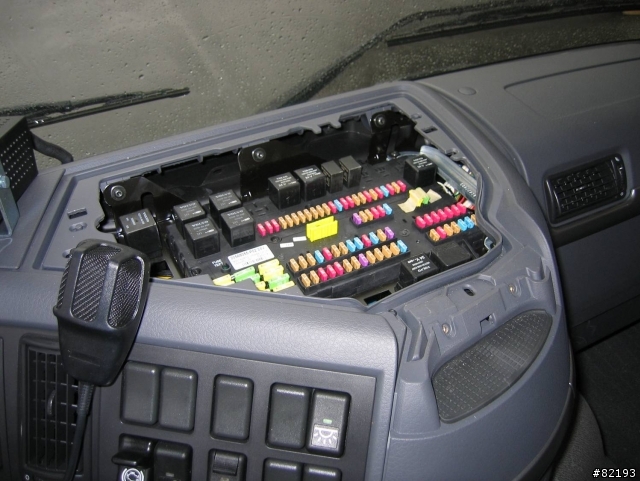

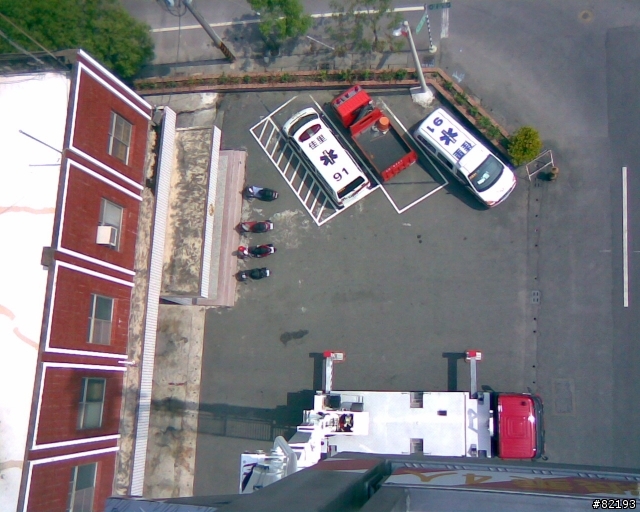

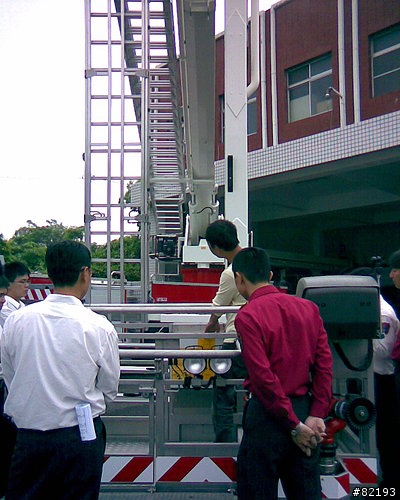

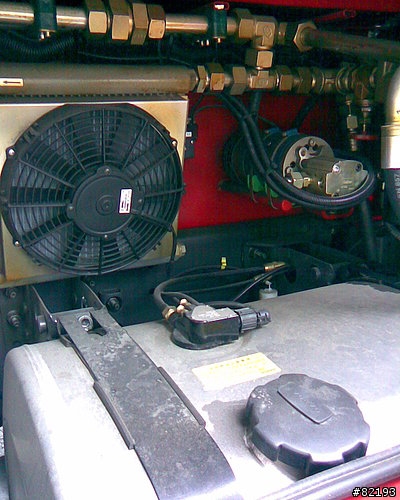

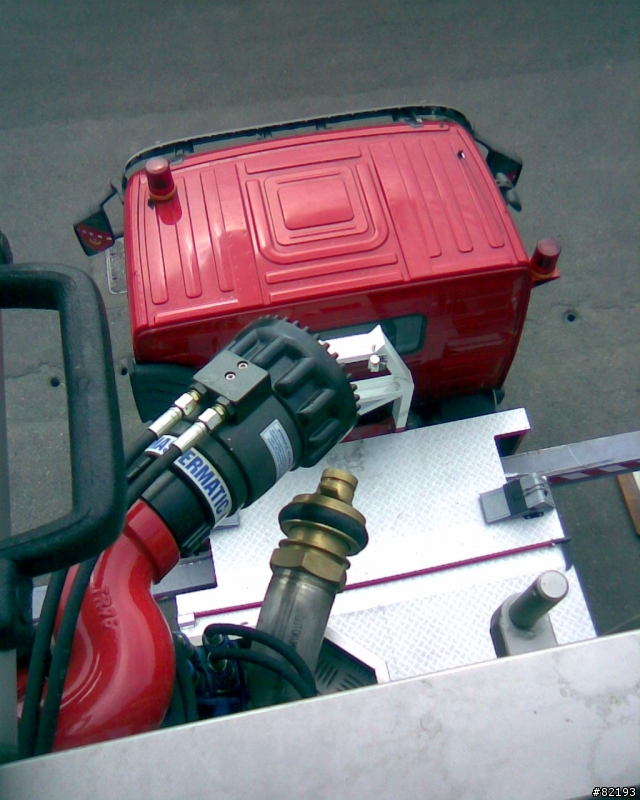

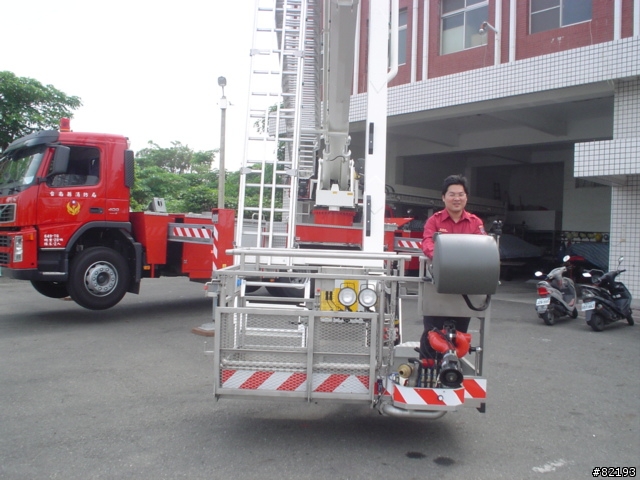

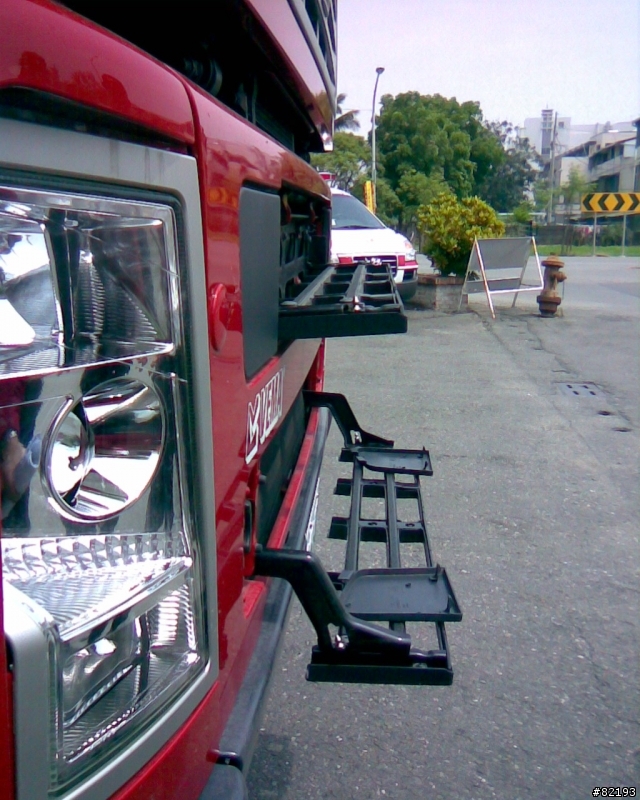

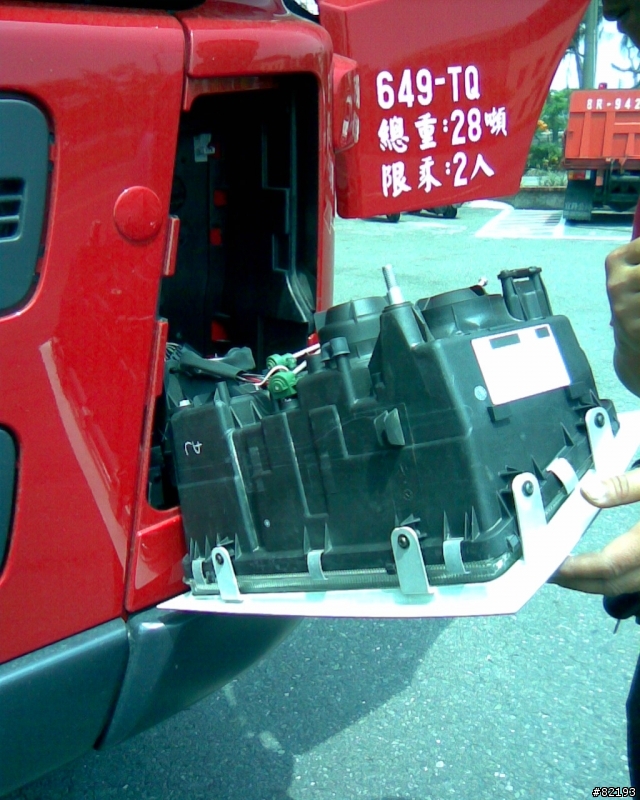

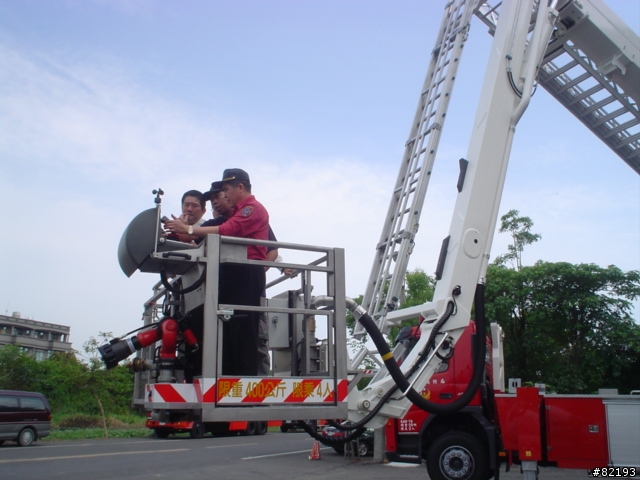

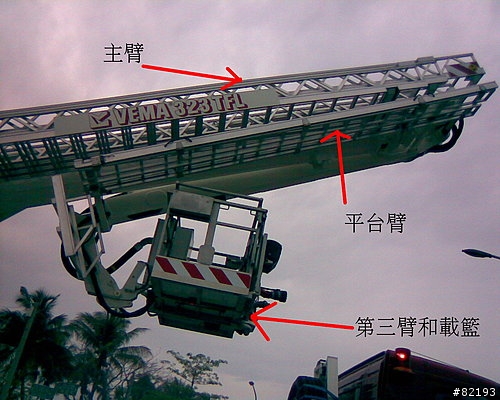

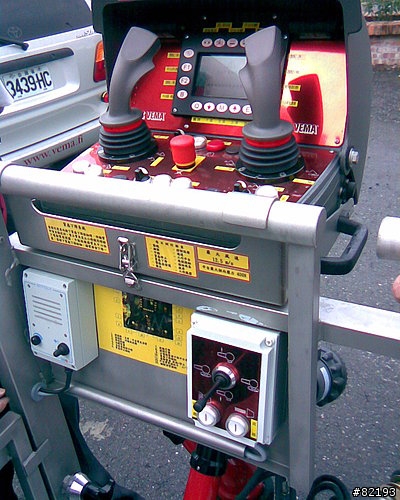

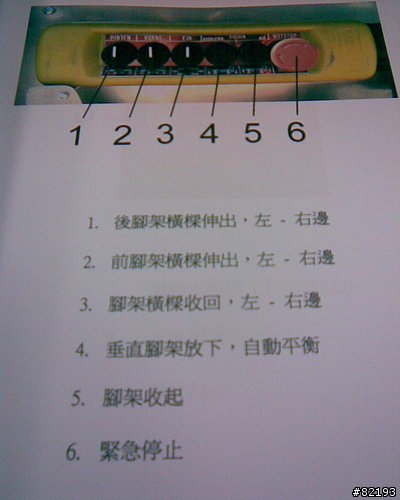

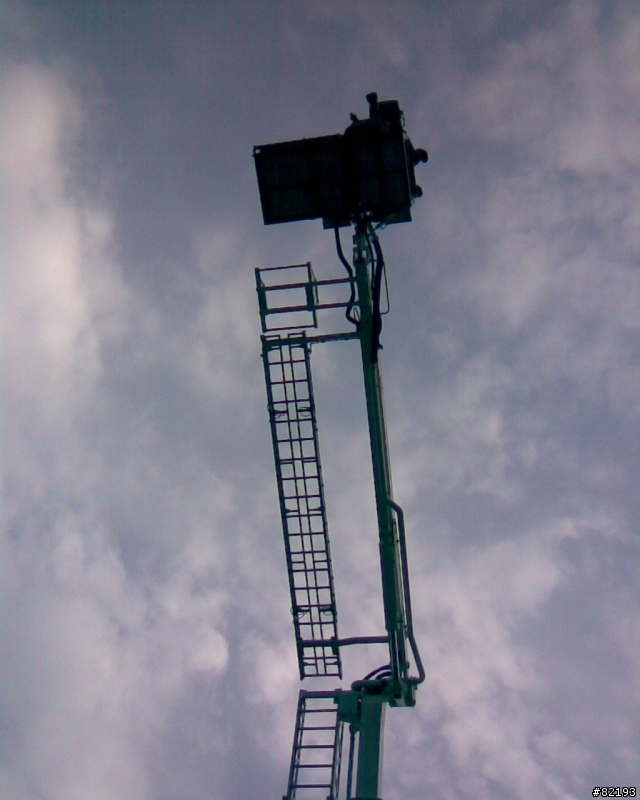

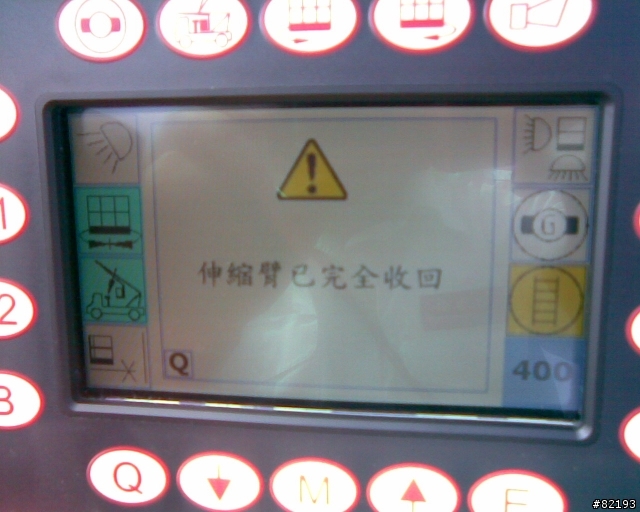

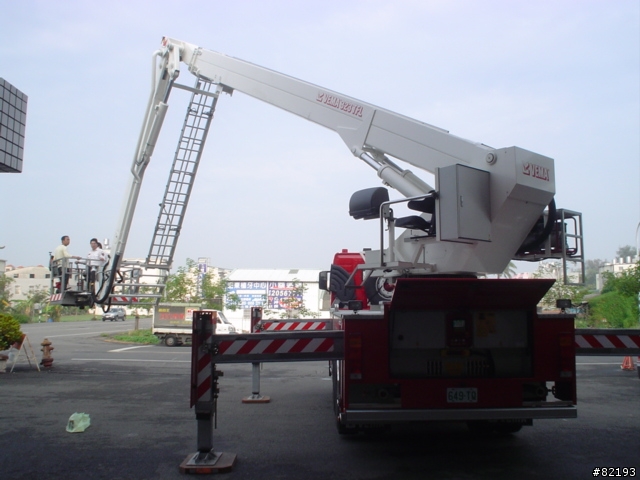

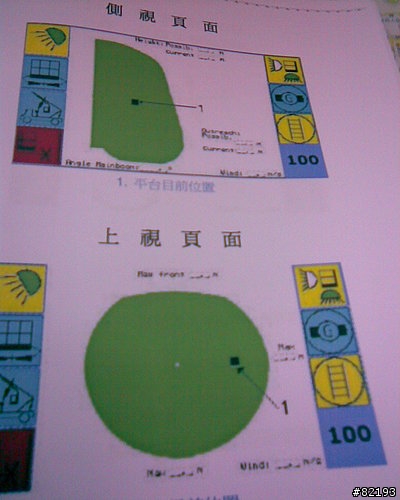

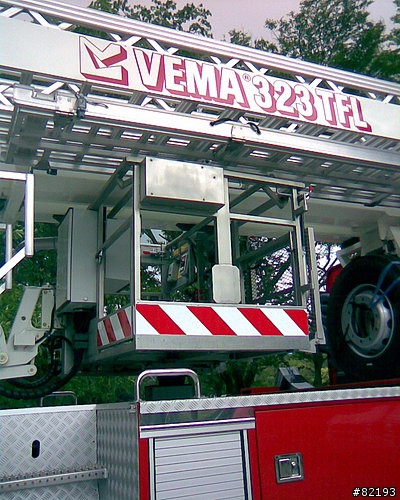

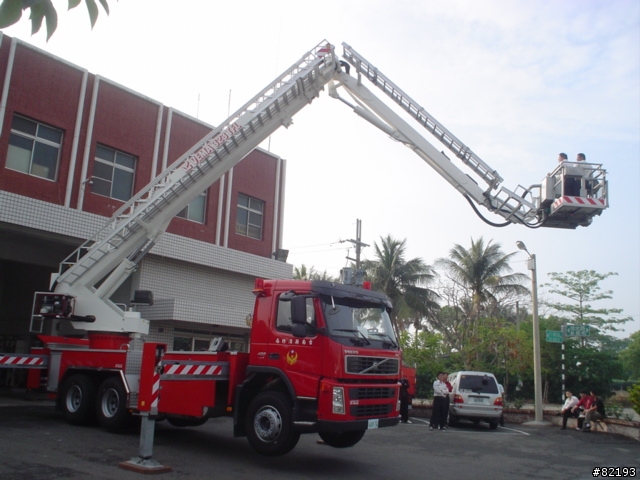

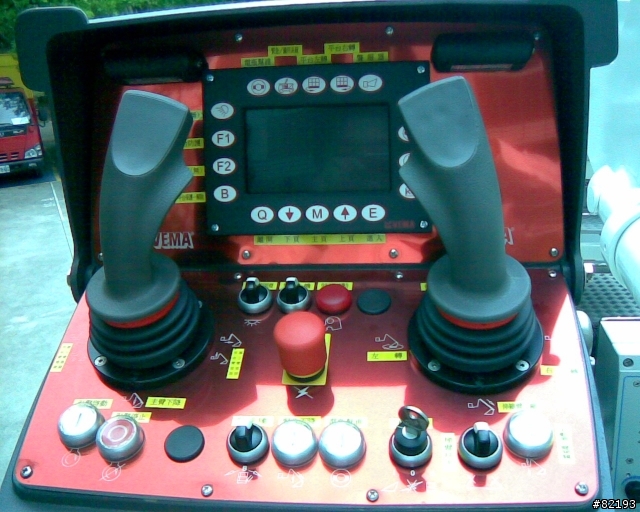

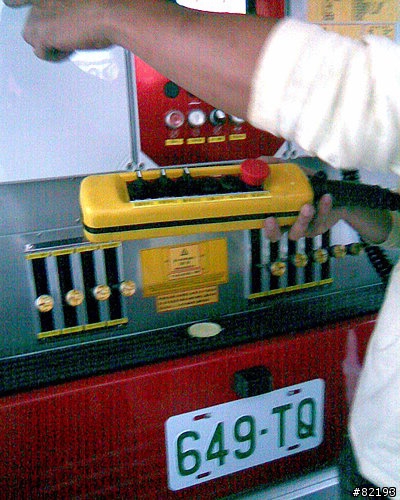

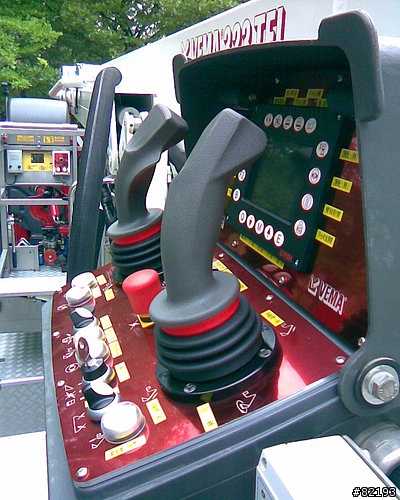

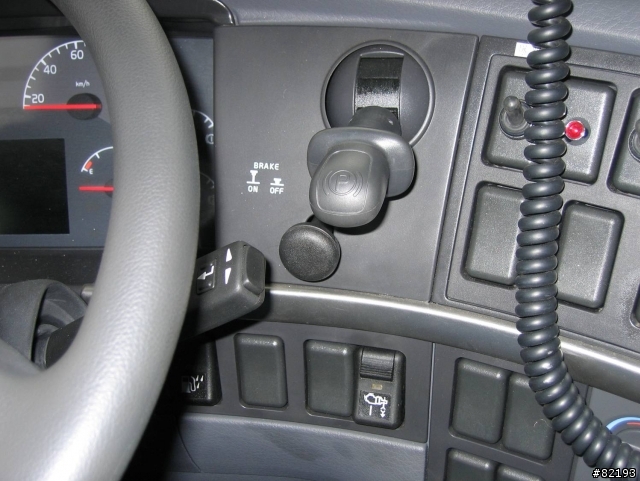

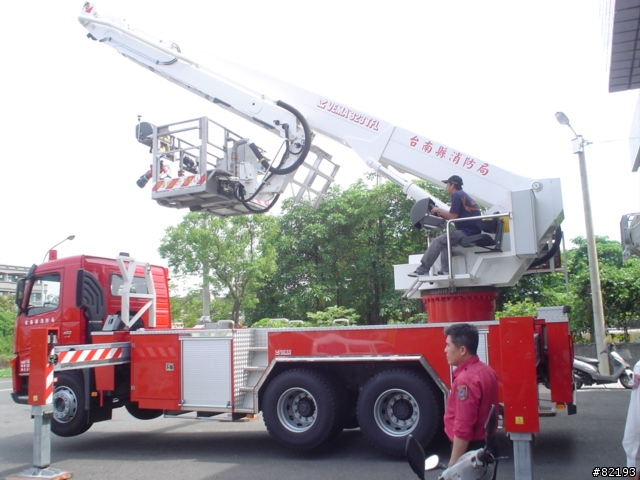

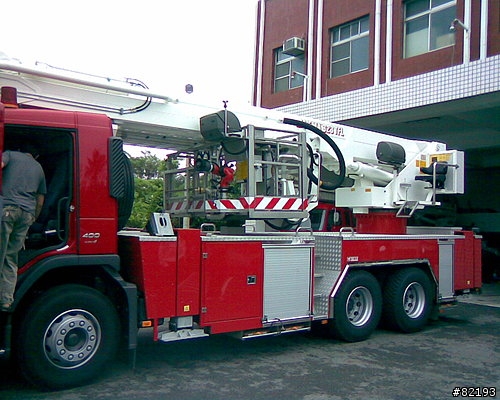

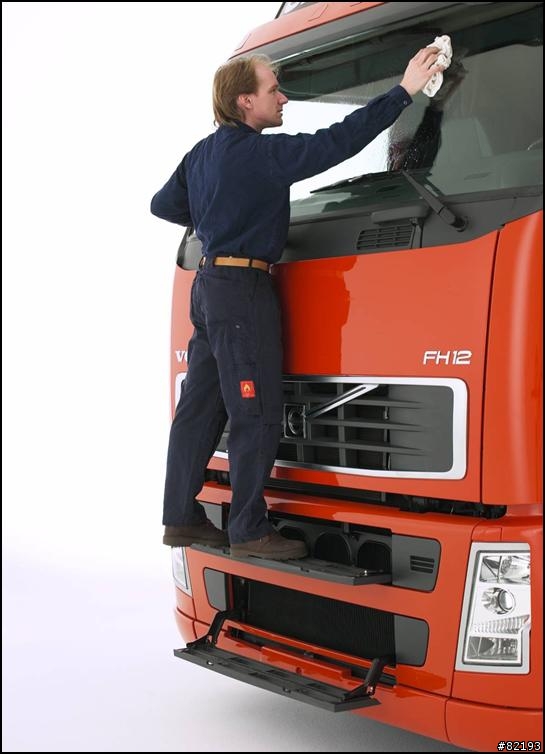

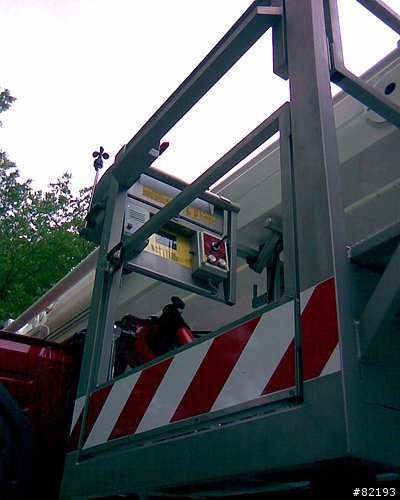

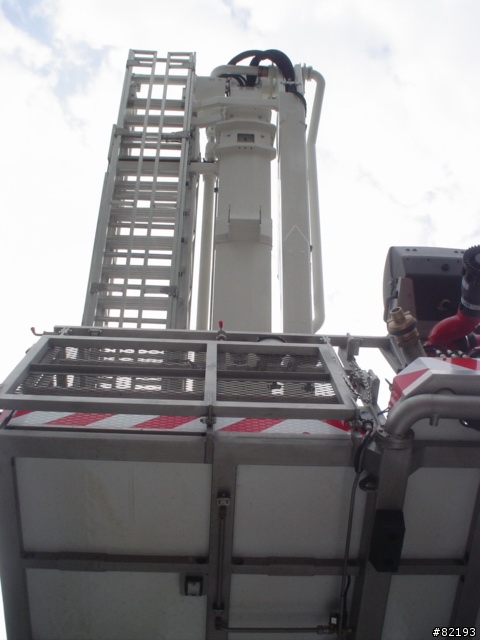

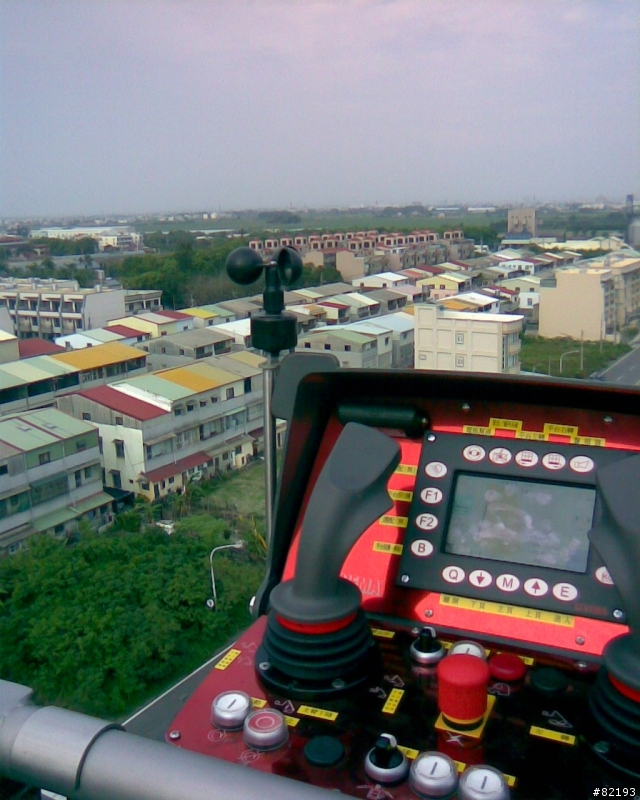

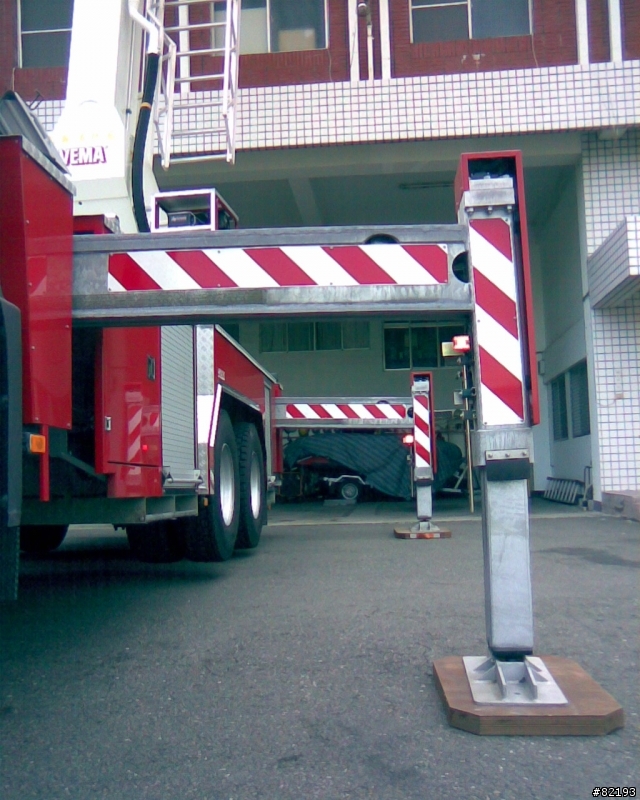

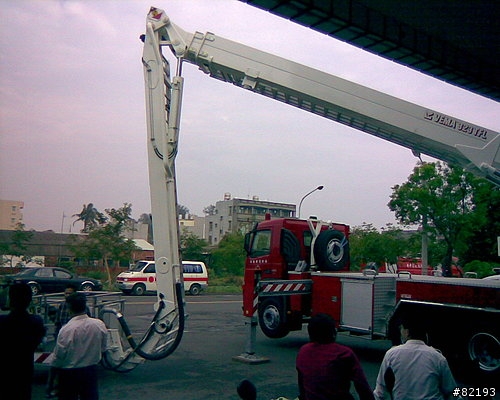

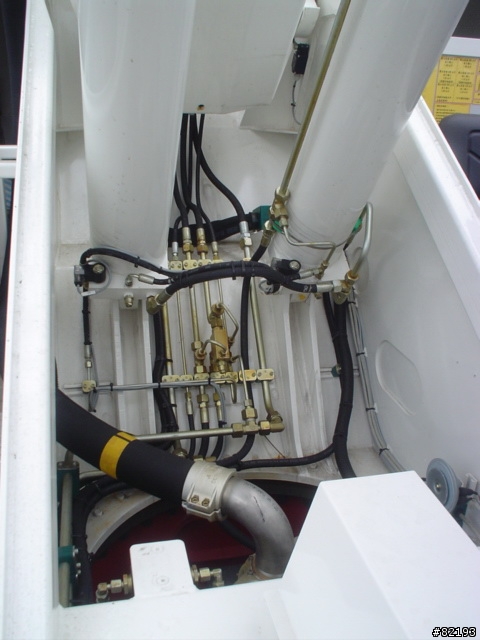

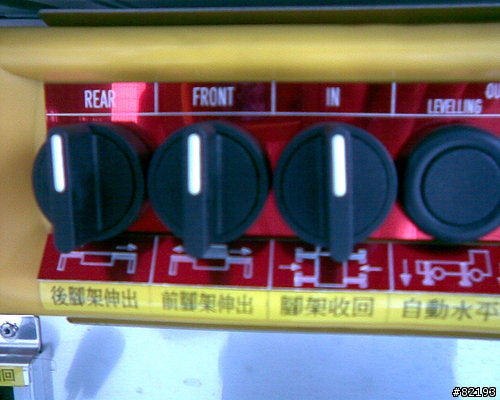

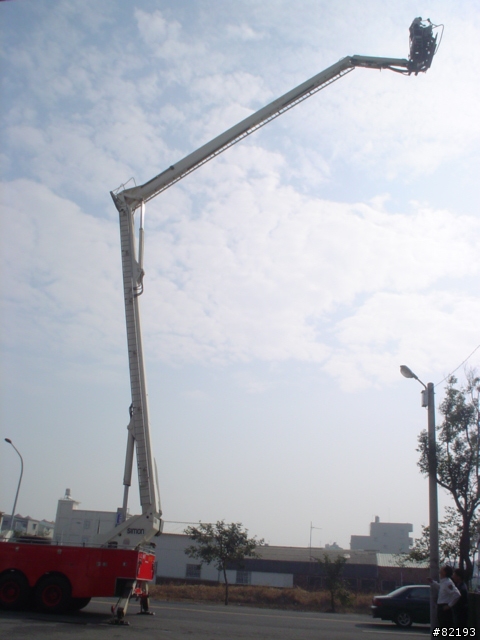

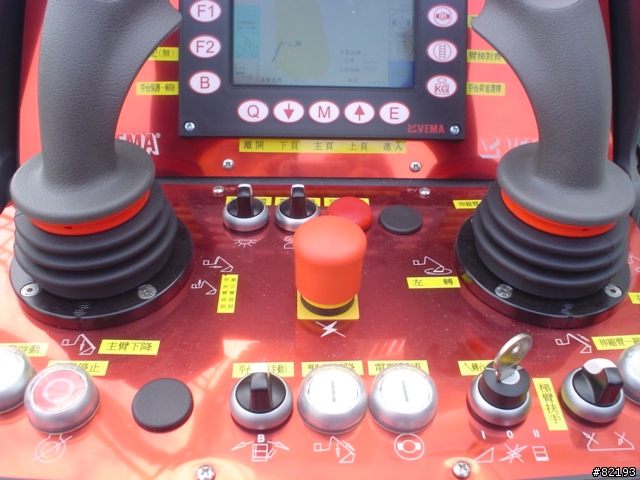

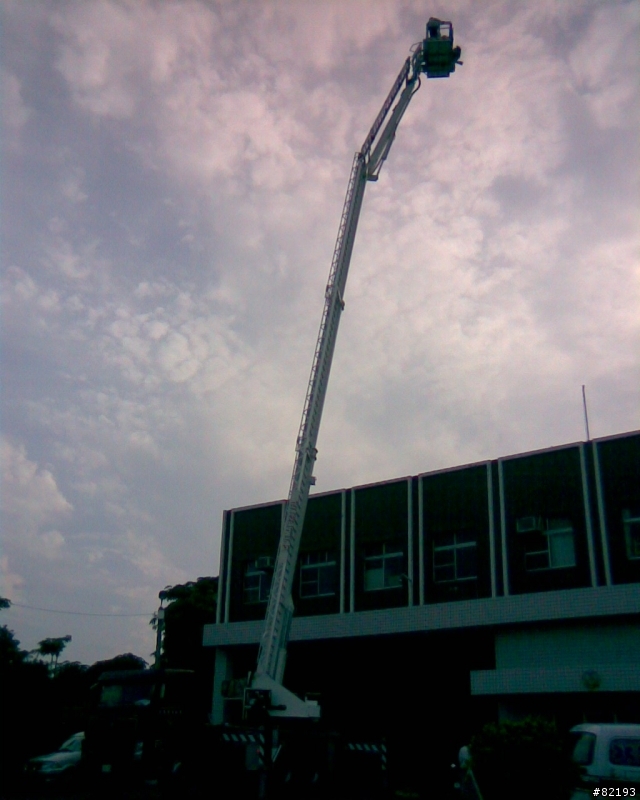

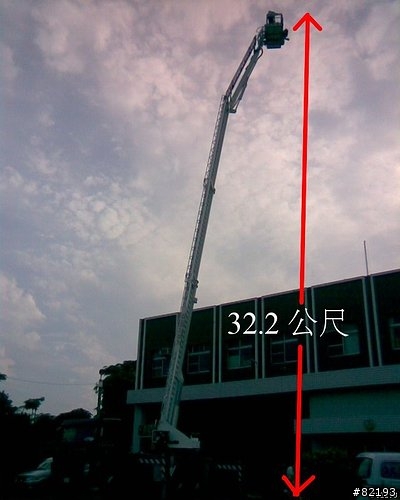

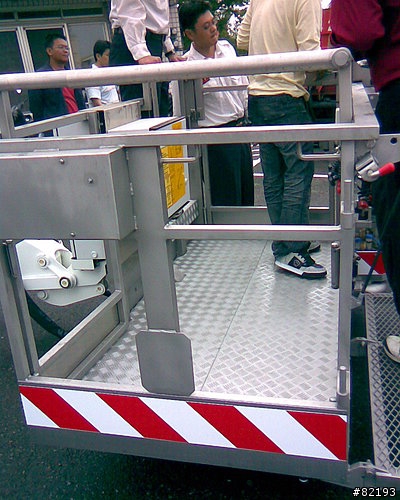

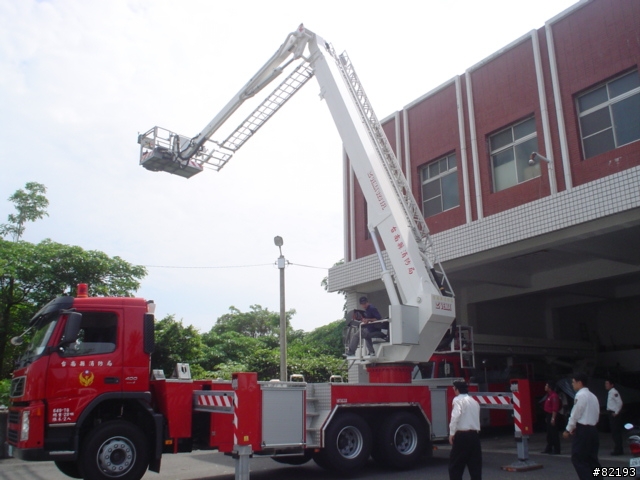

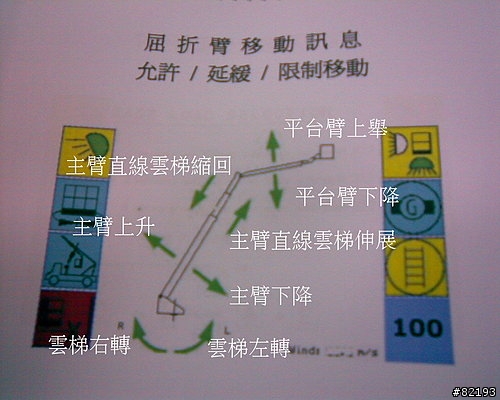

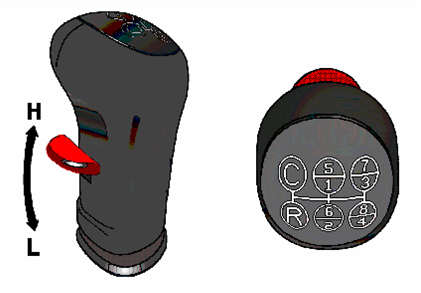

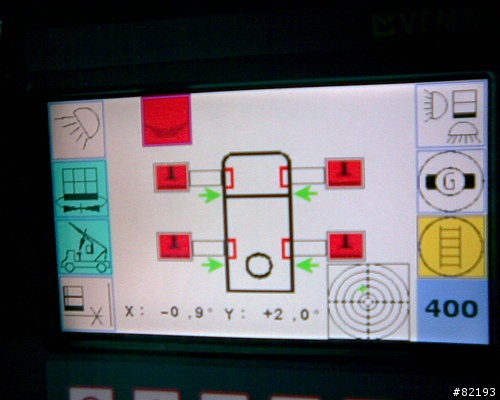

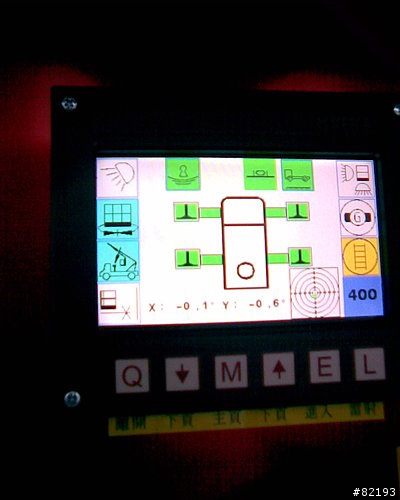

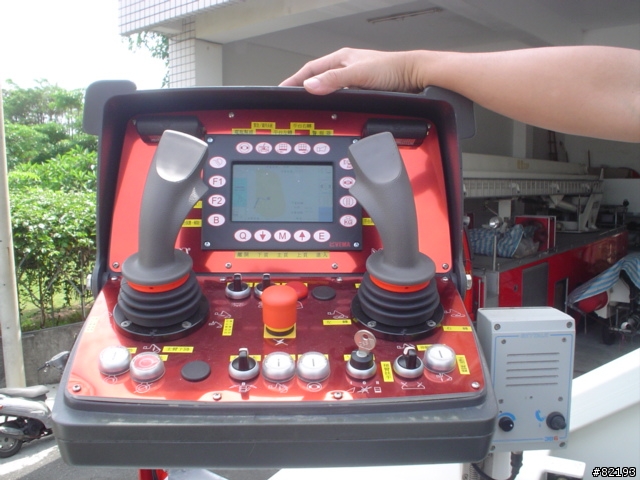

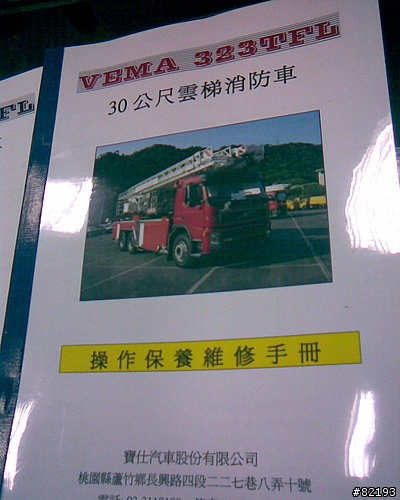

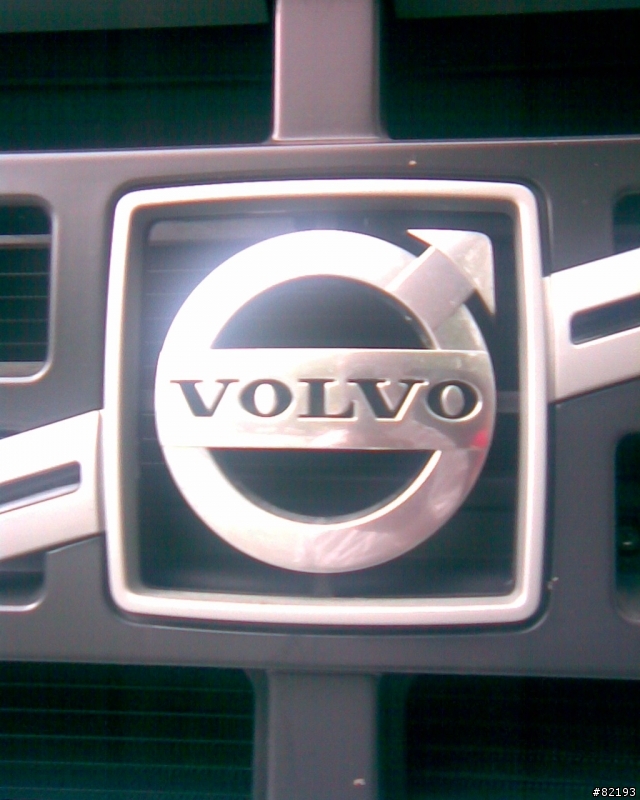

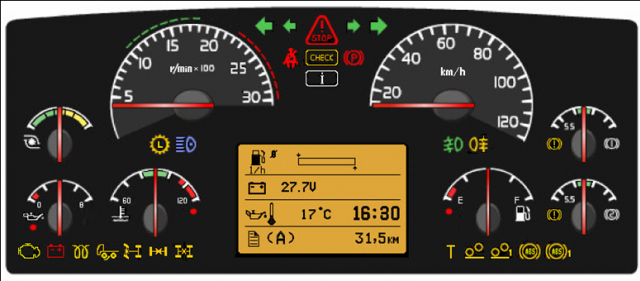

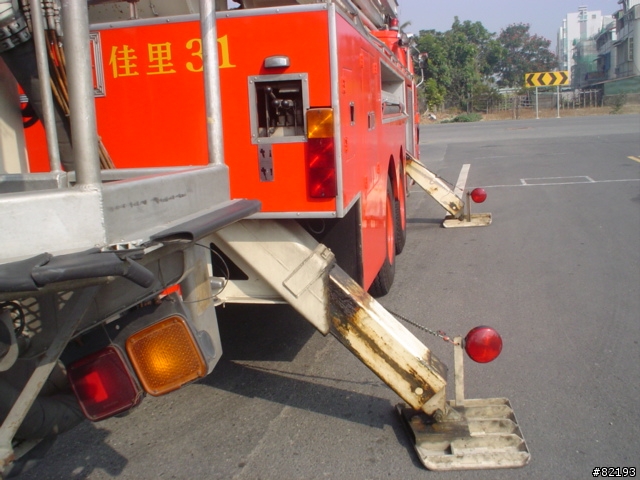

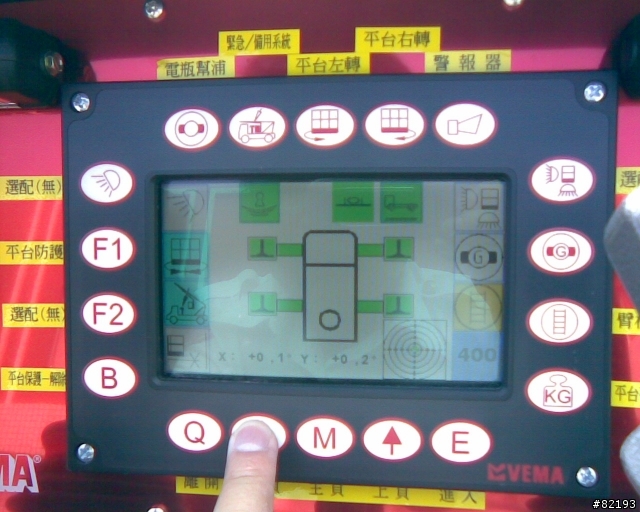

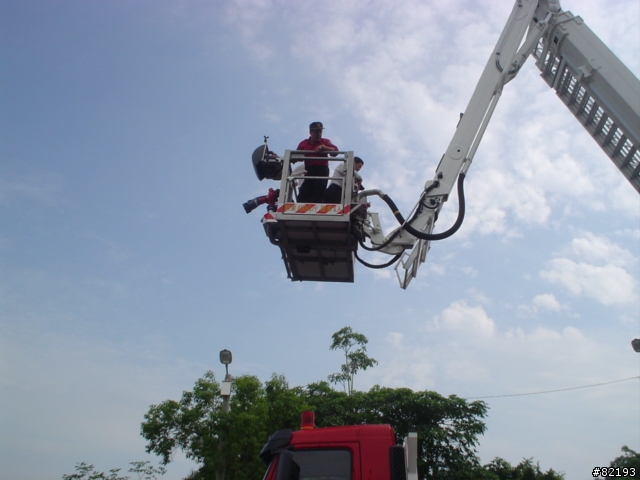

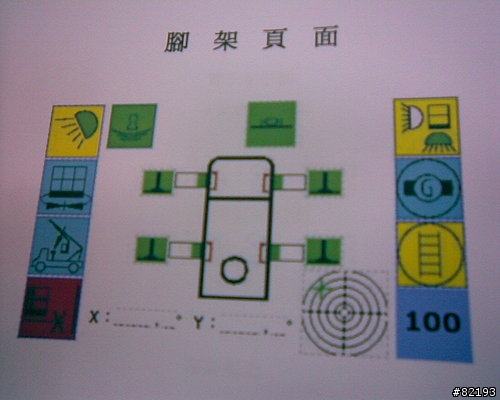

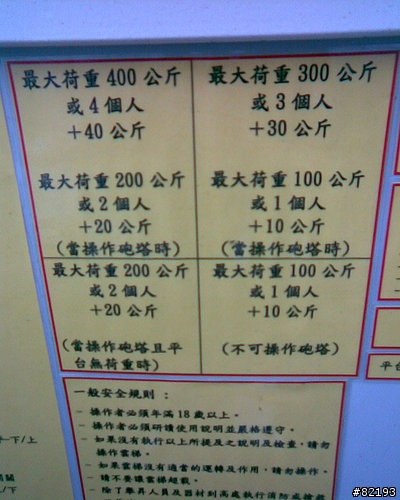

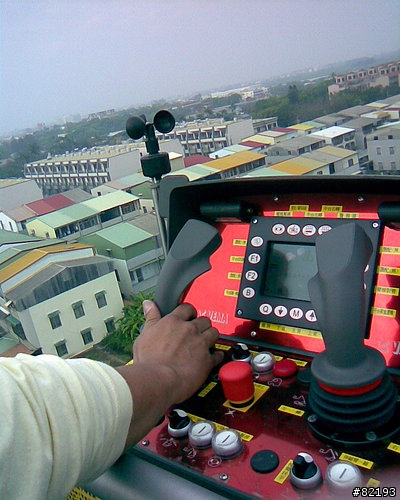

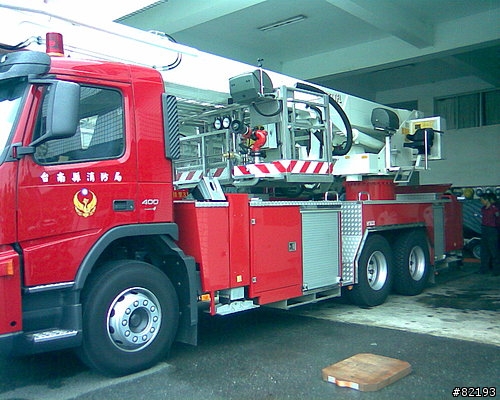

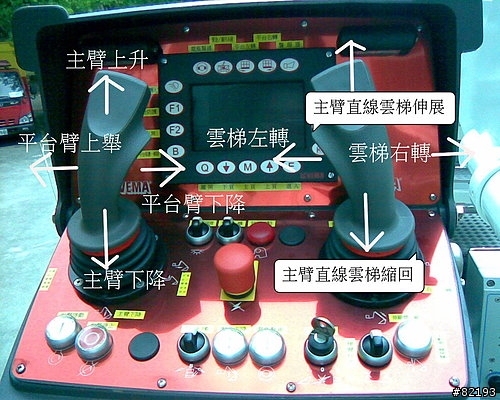

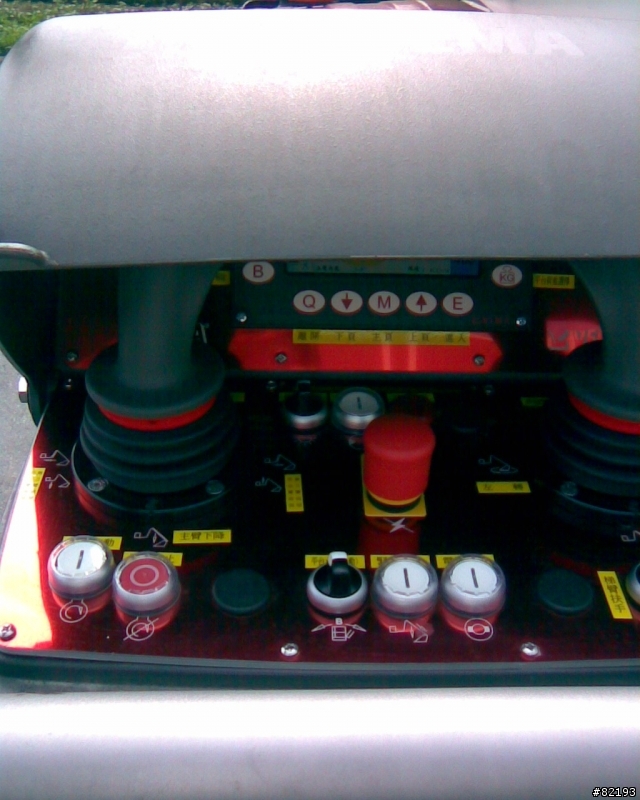

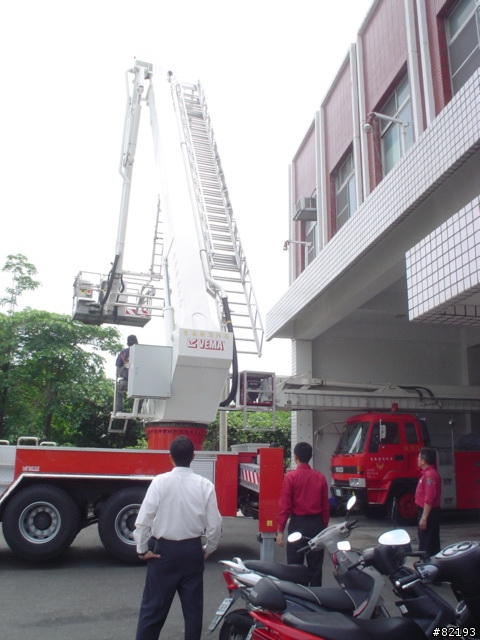

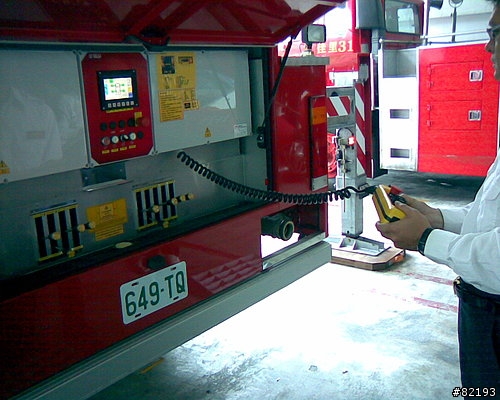

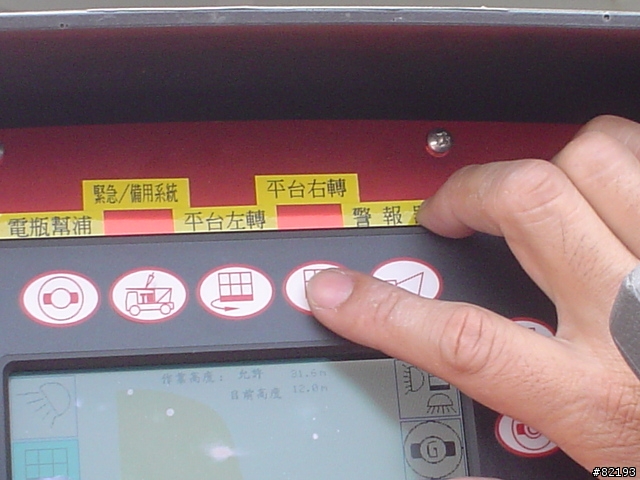

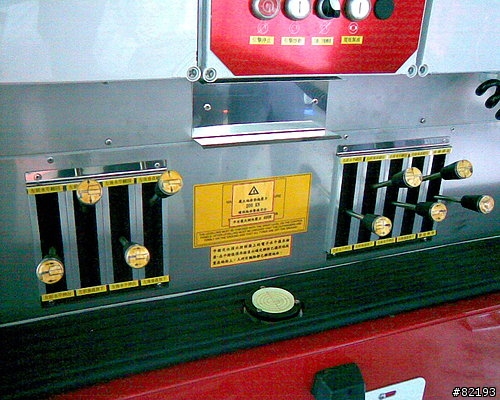

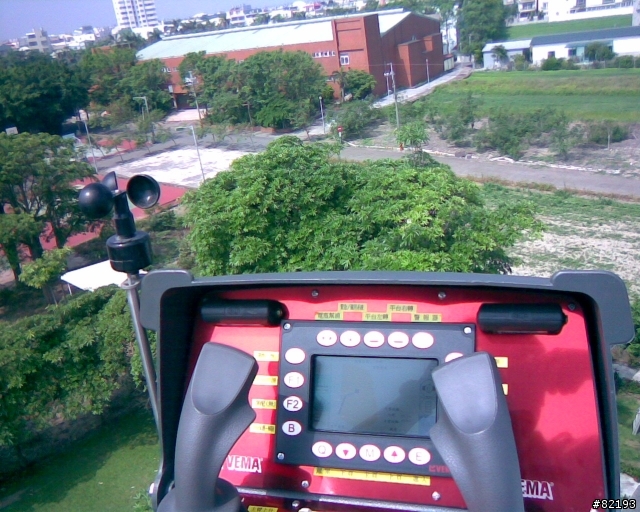

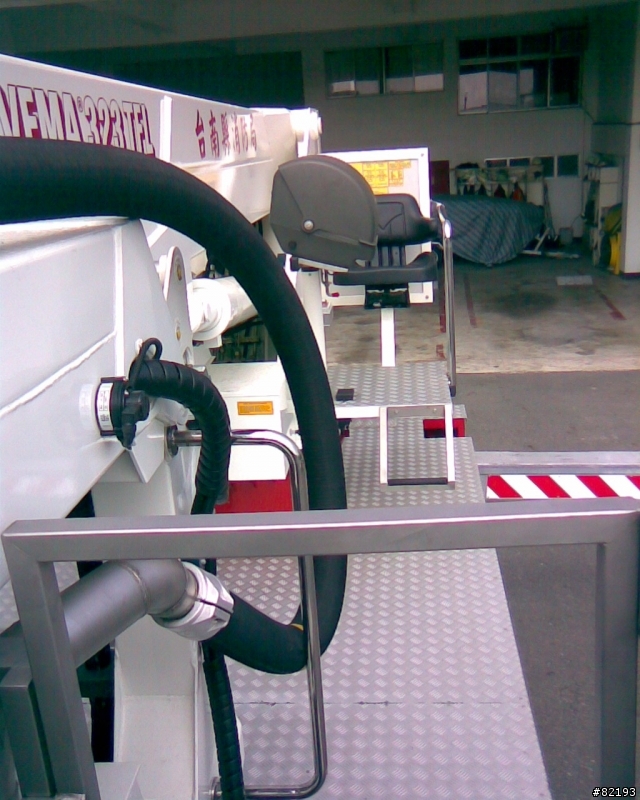

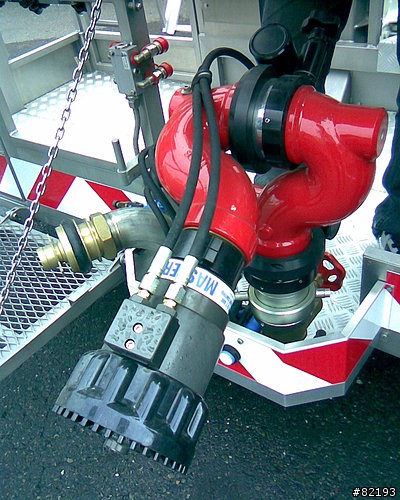

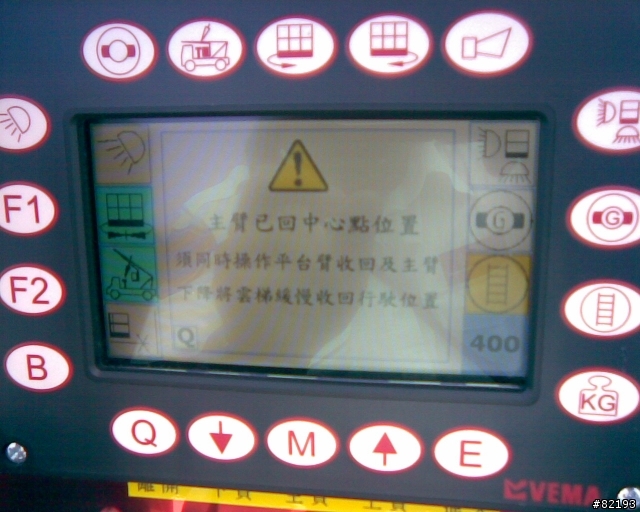

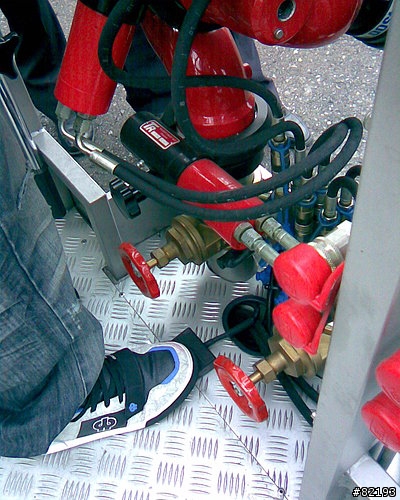

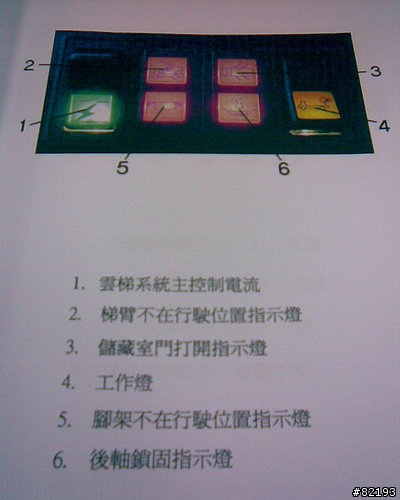

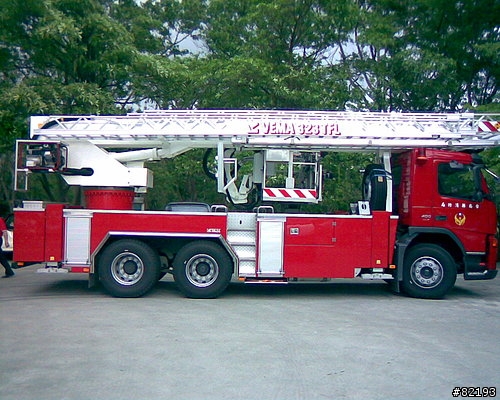

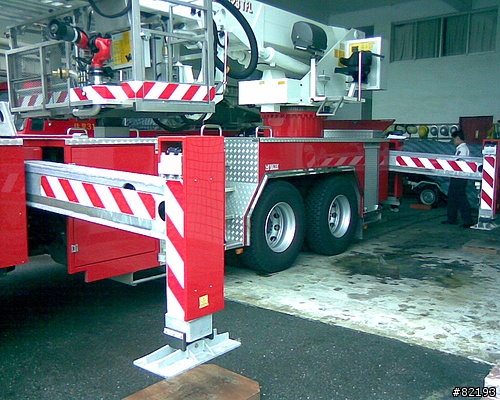

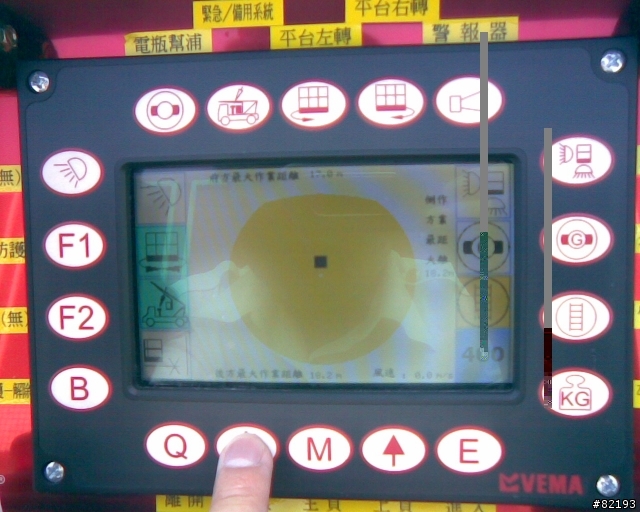

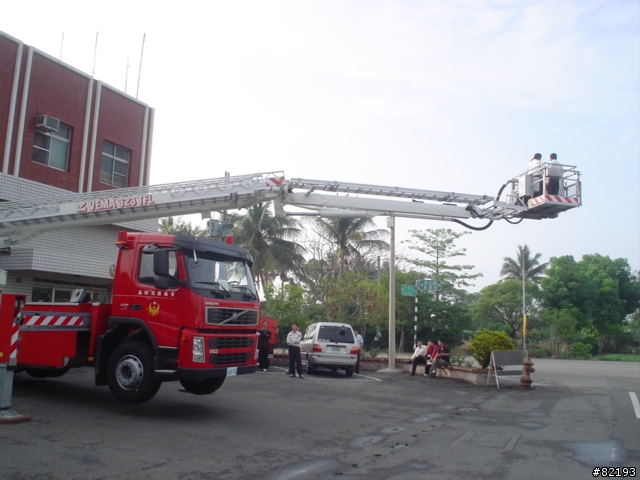

VEMA 雲梯車腳架操作 (http://www.youtube.com/watch?v=ao9B4rQdEaM) VEMA 雲梯車降落頂樓操作 (http://www.youtube.com/watch?v=-yf_qLM5OhU) VEMA 雲梯車升到最高操作 (http://www.youtube.com/watch?v=ZeKx1IUq2e8) VEMA 官方網站 http://www.vema.fi/english/www/popupcard.php?id=11 VOLVO FM-12 車頭 排氣量:12,000 C.C 420匹馬力... 196公斤扭力... TURBO.. Vema 323 TFL Height: 32,0 m Working outreach: 21,0 m Transport height: 3,2 m Cage load: 400 kg Total weight: 18 t 內裝先貼一些.. 中央中控台外殼+置杯架 打開是保險絲 電動窗總成 電腦化儀表 氣壓手煞車 下方為輔助第二氣壓手煞車 C 加力爬波檔 R 倒車檔 H (高速檔撥片)---5-6-7-8 檔 切換 L (低速檔撥片)---1-2-3-4 一早技師的車就到分隊了 室內課 很大的兩個電瓶和巨大的兩個氣壓煞車桶 車頭頂舉桿 底盤型式 VOLVO FM-12 技師把新車開來囉~!! 拖車勾.. 車頭還有兩個踏板可以踩上去清潔擋風玻璃等等可以這樣擦.... 大燈可以快拆換燈泡喔 大燈很氣派 鋪上護木墊塊 歡迎你的加入~!! 這個畫面是腳架全收的狀態 這個畫面表示腳架伸展完畢 全部綠燈 腳架操控電腦 腳架伸展中 自動水平系統啟動 綠色進度條還會自動隨腳架移動 主控電流開關 開啟在台及腳架系統的電腦電源 彩色的維修手冊哦 講義 大家是聚精會神地仔細聽~! 深怕遺漏了細節~! 腳架線控操作器 難以想像的速度~ 只需五秒鐘~腳架就定位了 開始操控腳架~腳架線控操作器 電腦自動水平啟動 手動開關全部自己動作 電腦控制水平 技師說~ 手動的話大概搞十分鐘還好不了 自動水平完成 電腦有提示 完成 整個過程不到二十秒~!! 腳架高度 一百九十公分 寬度 一百六十五公分 全伸腳架 寬度:5.85公尺 後軸後懸吊 自動提固系統 在腳架撐地的過程中 輪胎和懸吊勢必會下垂 為了讓輪胎完全離地 勢必得撐高一些 以應付鬆垮下垂的懸吊 但這麼一來 由於腳架支撐越高 重心越不穩 因此發明這套系統把懸吊提高鎖固 腳架不須撐太高就能讓輪胎完全離地 真了不起的系統~!! 柴油燃料箱 雲梯油壓幫浦馬達 油壓馬達冷卻風扇 載籃 載籃的負重說明 平台的操作系統~電腦+搖桿 感覺像戰鬥機耶... 載籃的操作系統和這組一模一樣.. 換句話說...消防隊員可以坐在底下的平台以上操作 也可以在載籃上面操作..(請續看以下照片介紹) 技師把載籃降下來開始上課 技師口乾舌燥 一杯飲料恭敬奉上 新車都有的油壓安全踏板 自動油壓電動瞄子 載籃自動瞄子系統控制盤 比舊車大一倍的載籃 好興奮喔 要上去操作了 複雜的系統 按鍵夠多了吧?? 技師開始操作雲梯 配合上圖看就知道我在說啥 工作範圍 高空的風景 準備好了~!! 主臂 升降 平台臂(第二臂)升降 頂臂則是水平電腦自動控制的 大家輪流操作 開始了~! 雲梯全伸 總高三十二點二公尺 約十樓高 仰之彌高 旋轉靠牆 救援模擬練習 令人憂心的鐵皮屋加蓋 全都是罐頭 唉~ 密閉鐵皮屋...燒斷逃生路 有看到我的小天鵝 我的新勁戰125 高處 風景不錯 人類科技工藝結晶~VEMA雲梯車~~價值2200萬台幣 從火場拯救出來的生命~~無價~~!!~!! 操作腳架 有沒有一種傻眼的感覺? 密密麻麻 眼花撩亂 很多功能 還得繼續學勒 按下平台(載籃)左右轉的按鈕 平台就會左右轉喔 由下往上拍 油壓管路 發電機 雲梯載籃射水 雲梯載籃射水 雲梯載籃射水 水箱車供水給雲梯車 雲梯車無水箱 -------------------------------------------------------------------------- 以下是23年的simon舊車---- 大家比一比 操作桿. 圖解說明 打P.T.O.之後開始操作 延伸左腳架 延伸右腳架 昇臂. 第一臂上昇 很高吧.. 載台旋轉中. 轉到另一邊囉.. 升降操作 在上面的感覺..風很大.. 很刺激... 載籃上面看到的第二臂.. 汽車小如火柴盒. 大家平常看不到的風景.. 操梯囉~ 爬上載籃 打開雲梯電腦中控台保護蓋 移動方向顯示 在空中感覺像在開戰鬥機 昇梯吧 雲梯固定架脫離 才那三個黑色的湯匙~ 你知道那是一個五萬台幣的風速計嗎?~ 上視圖示 雲梯腳架狀態顯示 工作範圍顯示 主臂中心點狀態通知 車頭防撞啟動 伸縮臂收回通知 操作極限警告 平台防碰撞系統(自動停止) 主臂舉升 平台臂上舉中 src="//attach.mobile01.com/attach/200805/mobile01-e4b343b9cbe9419411ea221f3dcf4af2.jpg" /> 高度八米~ 高度十五米~你看圖片有什麼感覺? 高度~三十二點二公尺 你看圖片有什麼感覺? 有沒有一種腳架很細小 很瘦弱的錯覺? (同場加映) D7D - 從屏東市50公尺雲梯車上拍高雄市最高樓 曲折雲梯車v.s直線雲梯車深入解析>

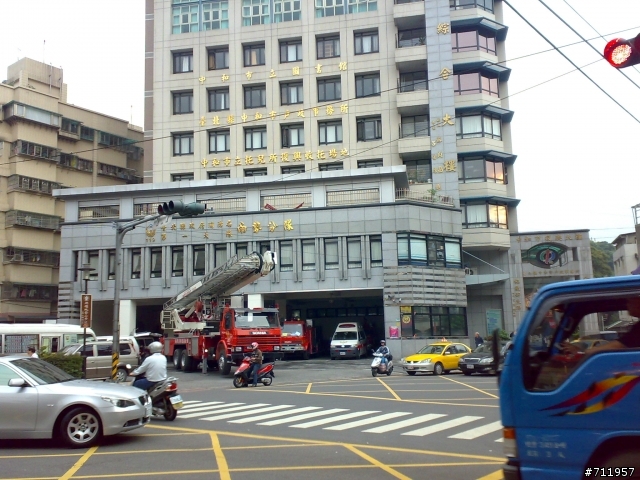

不錯的救援機器,希望別被濫用,成為洗窗的工具!畢竟,救災人員與救護設備,是民眾保障的最佳防線!請問,跟這輛SCANIA雲梯消防車,同屬等級嗎?Discovery頻道,超猛機器王:歐美大賽之消防車按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
