[分享]DIY土炮 "硬上" 家用15.4吋液晶電視變身 ==> 車用吸頂螢幕...

好久沒跟大家分享了...
一方面沒新題材,一方面也是黔驢技窮了...(其實也找不到可以DIY的東西了 XD)

小弟偶會DIY原因只有二個....(1)是買不到(2)買的到,但價格是小弟無法負擔或下不了手的
不然買得到,又便宜的話,誰還要DIY啊?
小弟偶不才,雖然每天都胼手胝足+戰戰兢兢的工作&生活,無奈仍然屬甲級貧戶階級...
無法跟其他財力雄厚的網友一樣,發一些名駒,豪宅或精品...等之類的開箱分享文~

但小弟偶有的是一雙肯DIY的粗手+簡陋的工具+傻瓜相機+一股分享給大家的熱誠...(老是說這句老梗 XD)
所以分享的東西比較不一樣喔~
因為偶老是必須把腦汁榨出來,去解決生活上遇到的問題,其實說穿了,都是為了省點小錢~
有興趣+沒看過小弟以前DIY的文章,可以點我的"屎人頭 像"去看看...

此篇會PO在這裡,是因為偶認為這題材跟車種的關連性不大...
只要有相同條件的車,都可以做...


-------------------------廢話到此------------------------------------
言歸正傳~

最近家裡出遊車,後排的8吋吸頂螢幕居然給我罷工了~(實際好像不到8吋)
某週日出遊時,大公主又說了,把拔...車上怎麼不能看電視跟卡通了啊?
我....電視它生病了,把拔有空再給它修理一下...

過些天,把吸頂螢幕拆下,以偶粗淺的功力檢測的結果,後來偶投降,不過電了,應該是有某個元件壞了...
本來想說看能不能送修,能把它修好就加減繼續用,


後來利用上班空檔先上網拍逛逛,看現有車用吸頂螢幕的行情是多少?
結果發現7吋的約2000元左右開始就有了,10吋的約4000元以上就有了...
(不過都是4:3的,我想要的是16:9或16:10的)
心想,送修也不知道要花多少錢,假設1000元好了,買台7吋全新的也不過2000元,好像不太划算耶?
但即使這樣,也不想買7吋的,因為覺得一個7吋要給後面所有的乘客來說真的太小了...
既然要換新的,乾脆就換更大的,而且要16:9或16:10的,看起來也比較不傷眼睛,又舒服...
於是就先量了一下車上空間,可以裝的最大尺寸,大約是落在15-17吋之間(因為每種品牌的邊框厚度不一)


經過以上分析結果,我要的就是15吋以上,16:9或16:10的車用吸頂螢幕...

上網找的結果,只有N牌,問題是價格不含安裝,光買就超過10張小朋友,暈....
(家用液晶電視有些品牌的32吋都不用萬元了,剛剛又去小惡魔市集看了一下,還有37吋內建數位居然不用萬元,雖然車上裝不下這麼大的...)
這這這.......以偶勤儉持家又摳門的性格,C/P值這麼低怎麼買下去啊?


OK~此路不通,偶找別條路走....
疑~腦中一道閃光,好像又有可以DIY的題材了,可以稍微止癢一下...XD
找看看家用液晶電視看看好了,找了許久,除了價位,必要的介面都得有才行...
終於決定一台15.4吋,有AV,有VGA,有同軸接頭,有防撞防刮玻璃,有壁掛孔,不用4張就寄到家裡來...
此機電源部份,它是吃12V的,隨箱有附110轉12V的變壓器,因為我要車用,所以變壓器也就變廢物了~
只要找個合用的接頭,接上12V電源,插上電視就可以...(我有幾個報廢的監視攝影機,用它的變壓器剪一條來用 XD)
原實品長這個樣子...(新品來忘了拍照就拆解了,下圖是引用賣家的圖經過修改,不妥請告知,我會刪除)




測試一下,順便量一下可視範圍尺寸,真的有15.4吋喔~


或許有人會說,為什麼不換頭枕式的螢幕?
有阿,其實我也想過,
只不過後來基於幾個理由而沒做頭枕式選擇(都是以DIY的角度評估)

1.覺得花費會太大,
頭枕螢幕最少也要裝到7吋,螢幕+新頭枕,光一組都不知道要多少錢了?
如果只是裝中排2個就已經花費不少,如果連第三排都要看電視,那就得裝4個,
這樣的花費實在不是小弟口袋掏的出來的...
裝一個超大的吸頂電視,後二排都可以看的清清楚楚,
雖然螢幕是置中,坐左右二邊會稍有偏斜角度,不過畫面夠大,還算可以接受...

2.工程有點浩大,
每組頭枕螢幕都要挖洞+拉電源線跟AV線,想到就頭皮發麻...

3.前排乘客如果調整椅背角度,會影響後排看電視的角度,甚至無法看了,
例如想睡覺把椅背調整到很斜時...

對偶來說,用大尺寸的吸頂電視可以減少很多困擾...
當然頭枕螢幕的好處也不少,例如,觀賞電視節目不會檔到駕駛的後照鏡,甚至每個螢幕都可以切換自己想要的節目或遊戲等等...很多啦~
就是看自己的需求點跟口袋深度而定囉...


接下來,先看看原本的吸頂螢幕...
有內建2個室內燈,但幾乎沒在開此燈,因為還有其他6盞室內LED燈+14條5050的LED燈條當禮儀燈,
已經夠爆亮了,所以這2個室內燈沒了也沒差~








電視有了,總要想辦法把它搞上車裡的天花板吧?
重點是裝上去後還要跟原本的差不多一樣的功能,
也就是...不看時可以摺疊上去,不擋到後視鏡視線,想看時可以拉下來,還不能亂跑或亂晃~
這個就是比較傷腦筋的地方了...

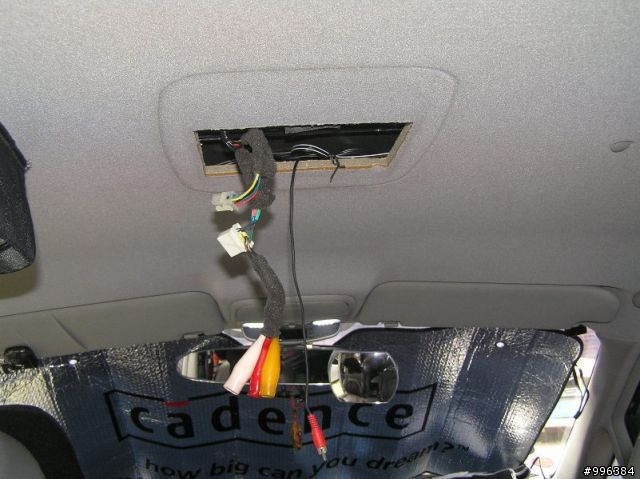

先把原本的吸頂螢幕拆下,露出配合此螢幕的鐵板跟線材....

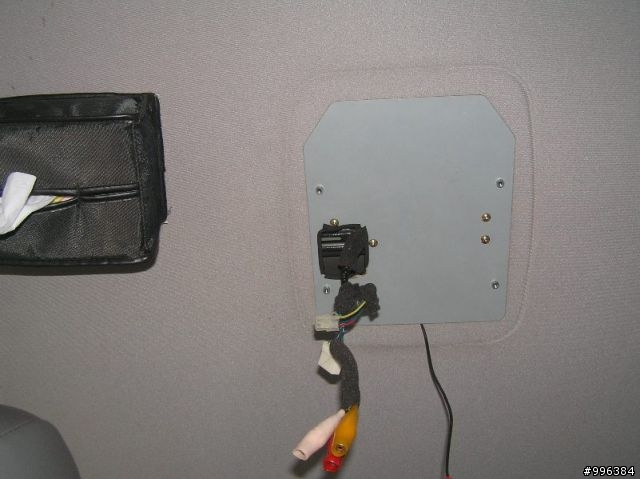

再把鐵板拆下,露出螺絲孔...





新買電視本身的腳架可以90度折疊,應該可以符合我想要的...
所以我原本把它直接硬上頂棚,後來發現不行又拆下...

二個原因:
一.因為腳架是塑膠材質,硬度不夠會晃
二.折疊上去時厚度還是太厚,不看時還是會擋視線,也不美觀...



此路又不通,偶又找別條路...

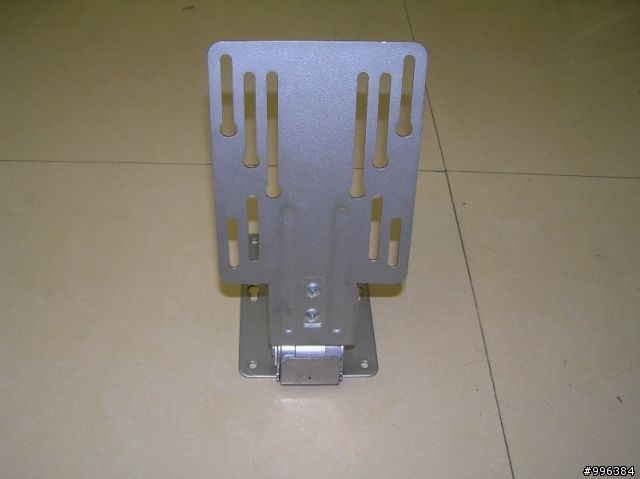

找了一個小尺寸電視用的吸頂架,嗯,這個折疊起來厚度應該可以接受...






接下來,想說這是鐵的材質,硬度沒問題了,不會左右搖晃...
但是,收折跟打開的前後方向還是會晃阿...
還是要想辦法解決這問題..



於是我照例又去平常有一些破銅爛鐵都捨不得丟的倉庫翻箱倒櫃了一番,看看有沒有可用的廢物...XD
發現二個可能可以用的東西

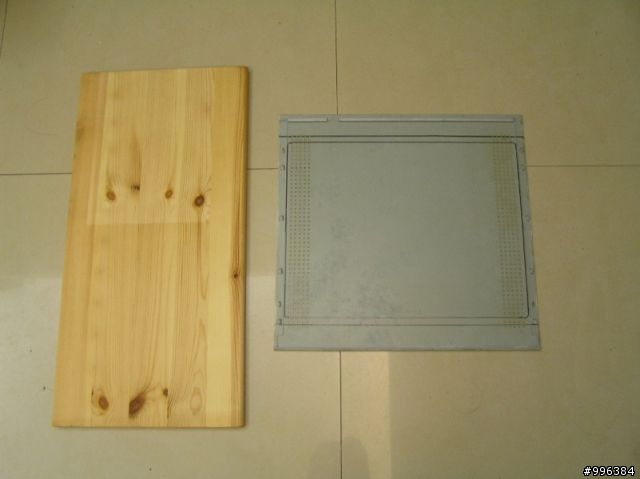

一塊不太大的松木板+一片廢棄電腦機殼側板




把鐵板的尺寸量一量,劃一劃...

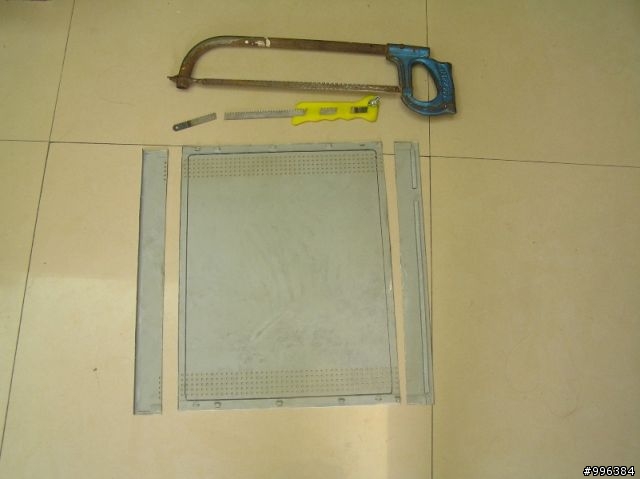

拿出我兩光的雞絲,施以我的蠻力,經過一段時間機乖機乖的聲音之後,終於鋸好要的鐵板尺寸...(鋸片還斷了一片 XD)




接下來,松木板一樣,把要的尺寸量好,鋸好後跟鐵板組合起來,再去廢棄機殼裡拔幾片小鐵片強化鐵板,
(其實有再厚一點的鐵板剛性會更好,比較不會軟軟的,我手邊只有機殼側板,所以只能強化加減用了 XD
有些人可能會有疑問,為什麼這塊不也用木板?因為木板會增加厚度,厚度要是不夠也是軟,更容易斷,所以囉...)

再把要上頂棚&吸頂架的洞一並鑽好,做好的粗坯,就成這個樣子了......(簡化流程)




把吸頂架跟粗坯結合










有看到前面一個長條狀的洞嗎?有作用的,下面會看的到...

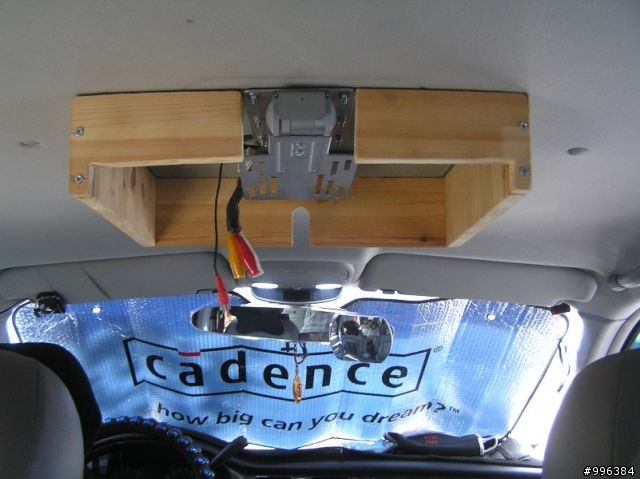

整個盒子裝上車試試...

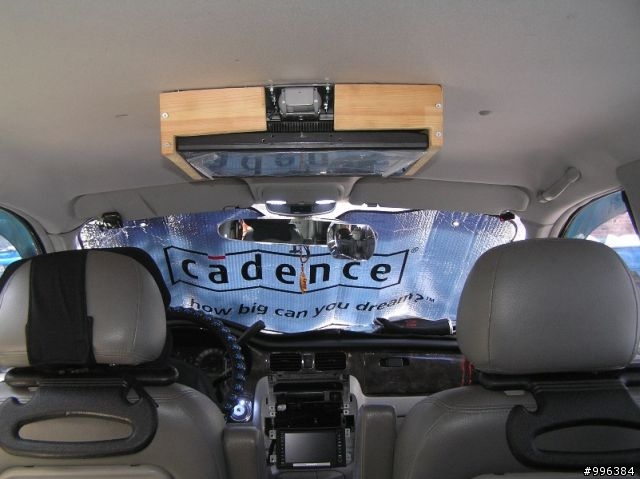

再裝上螢幕....(可以看的出來鋸的歪斜,公差有點大,土炮咩,將就點用 )







做到這裡,不要說各位看官了,我心裡都在想: 啊這樣是能看喔?(台語說...阿娘隈,乾耶跨哩?)
嗯~的確,頂棚出現鮮豔的木頭色,真的是太難看了,加上電視又是黑色的,簡直是亂七八糟...
就算是粗製濫造的省錢DIY,也不能這麼難看吧?
那怎辦咧?又再度進去翻箱倒櫃,把上次做九人座馬桶未用完的一點皮料給翻了出來...




又經過一段時間的剪裁,簡易釘槍,釘釘釘...

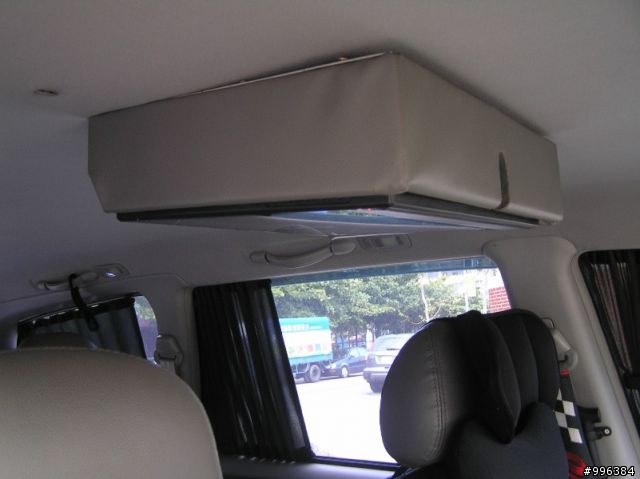

好了,再裝上車試試....
嗯~好像好多了...(拍謝~手沒綁住又震了)




四個車門打開時看的樣子...










打開後門,由後門往前看的樣子,嗯..好像還不錯,夠大...




折疊收起時,雖然厚度還是很厚,不過沒旁邊的面紙盒厚,還算可以接受,我已經盡力了...
重要的是收折時不影響視線跟車上的行動,將就點,OK了啦,畢竟螢幕+折疊架的厚度就已經是這樣了...




幾個細節拍一下...
為了在螢幕展開時不會前後亂晃,又用上了在馬桶座椅也有裝的支撐架,左右各裝一個






收折崁入車頂時,為了預防因震動而螢幕自己向下打開的情形,用了好像是"門擋"的小五金當卡榫,牢牢卡住,也是左右各裝一個...






因為卡的很牢,為了要向下扳開螢幕時,有施力點,故意挖了個洞讓手指可以伸進去摳出來...






此電視螢幕只有一組AV,我的主機有DVD,AV1(接數位電視),AV2(當AUX IN用,有時會接MP5看RMVB檔之類的影片)

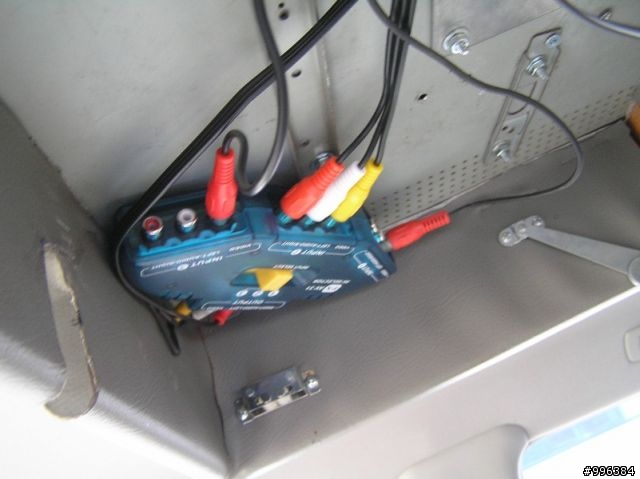

吸頂盒裡藏了個一分三的AV切換器,不須拔來拔去的...




最後,測一下3組AV...
一.放映卡通DVD,二隻大小公主的最愛...






二.放數位電視,女王無聊時可以看 XD






三.AV2(當AUX IN)接MP5看RMVB




實際使用的情形還不錯,以小弟偶的車來說,裝這15.4吋真的差不多是極限了,(再上去就17或19吋了)
尺寸再大的話,可能在開閉時就會卡到頭枕或影響前座的駕駛&乘客了...
如果是類似箱型商用車的車內空間更高更大的,有心想要裝到幾吋都是OK的啦...

雖然跟買1萬多的吸頂螢幕比起來,無論美觀,質感等等,還是不能相提並論...
(總花費不到5張小朋友,要求不用太高了 XD)
但起碼該有的功能,一樣也沒少,對偶要省錢的目的卻已達到....


P.S:我不會幫任何人廣告,請勿提出那裡買的一些問題,有興趣的朋友,相關物品或零組件請自行上網或店家尋找,不好意思捏...



-------------------------------文後廢言---------------------------------------------------
最近板上嘴砲文或口水文好像越來越多,願意分享的卻感覺越來越少了...
小弟在文章最後,偷偷的放幾個屁,啊~不是,是偷偷的有感而發幾句啦~

嘴砲不是不行,但個人認為要言之有物,言之有理...
多些良性的討論&建議,絕對勝過惡意攻訐或惡言...
社會也會更祥和..
對於小弟偶的文章或作法不以為然的也沒關係,要砲也可以...
但請注意措辭,態度,內容,尊重自己的人,別人才會尊重你(妳)...
反向思考一下,在提出看法之前,先反問自己,如果是別人提的,自己是不是也能接受這樣的看法,措詞甚至態度?
如果答案是否定的,連自己都不能接受,那別人怎會接受呢?那還是別說了吧...
在虛擬世界裡,別人不會因為你的攻訐或惡言,就改變了想法對吧?
倒是有內容且善意的言論,別人才有可能改觀,不是嗎?
(我在說啥啊?怎麼突然義薄雲天起來了 XD)
-------------------------------文後廢言--------------------------------------------------


文章寫到此,我又快昏倒了...

發文真的好累啊~

還是老話一句...

覺得此篇還不錯的話,就給小弟鼓勵一下囉...

謝謝收看~


----------------------2010/09/16新增----------------------------
果然很多專業的鄉民,一針見血的提到了電壓跟溫度的問題...
其實沒錯,電器可能的最大殺手原因,電壓跟溫度需要去考慮...
電壓不穩或溫度過高,想當然爾壽命肯定會不長...
所以我的做法不一定適合所有人的狀況...(也不一定正確)

這部份其實我也有想到,我的作法是這樣...
電壓的部份,
在還未裝此螢幕之前,我的車上已經裝了不少東西,我也怕電壓不穩的問題而壞東壞西的,
所以之前就已經裝了一個有監控電壓的逆電流,(目前引擎運轉中的電壓都大約在13.5-14之間)
裝這東西,不是為了其所宣稱的省油或提升馬力,而是為了穩壓&監控電壓...
除此之外,為了保險起見,引擎熄火前我會先將電器關閉再熄火,
引擎發動後才打開要用的電器(當然包含螢幕,冷氣,音響...等之類的)...
防範引擎啟動時可能產生的瞬間過大電流,或不穩的電壓...
雖然比較麻煩了點,但養成良好的習慣,是延年益壽的不二法門,總是沒錯的...
如果有安裝車專用的穩壓器,應該更好...

溫度的部份,
在現在夏天大太陽底下不用曬多久,車內的溫度絕對都是高的嚇人,
甚至接近車頂的部份更有可能高達攝氏60-70度,
如果是這種狀況,我會等車內溫度降到人體都不覺得熱時才開啟螢幕電源(此時應該都在2X度了)
我也怕被太陽曬掛,我這部出遊車一個禮拜最多開一二次,平常都給它停在地下平面車位,應該對他還不錯吧?
