[分享]DIY自製汽車LED燈條控制盒(含爆閃燈)

各位大大 小弟的車車沒有配備車門燈---因為貴的買不起----
曾經在網路上看過車子加裝LED燈條,一時興起, 決定DIY自己製作,考慮到不要去動到汽車本身的電路
又方便自行安裝的容易度,一番思考後---決定來設計一個LED控制盒,將所有LED燈條都連接到控制盒,
電源用點煙器作為來源,每組燈條各有開關控制+小紅色LED顯示,預計裝置前門燈 X2 , 後門燈 X2, 照地燈 X2,
水箱罩燈 X1, 爆閃燈X2 共5組手動控制.

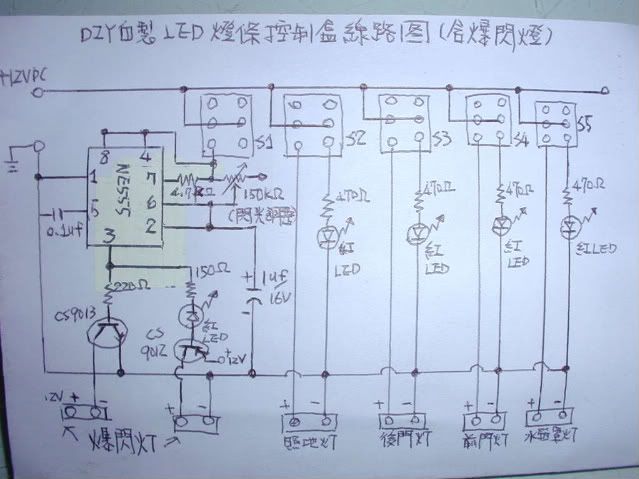

首先電子板電路,從網路部份獲得再加以修改後如下圖供有興趣DIY的朋友參考---
<補充一點> 前門燈,後門燈與照地燈各為2組,少畫1組,請自行並聯接上

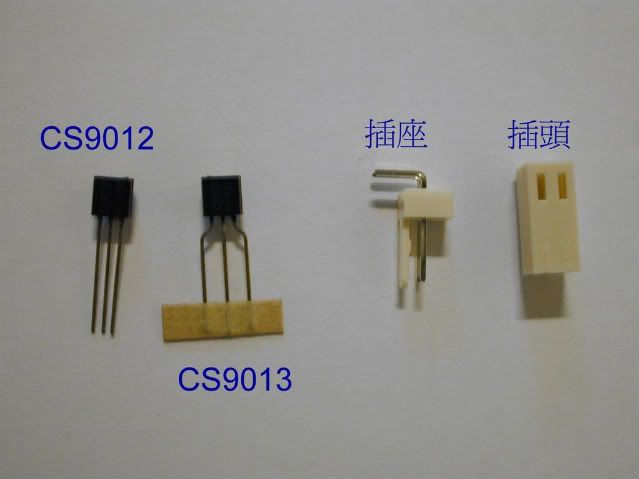

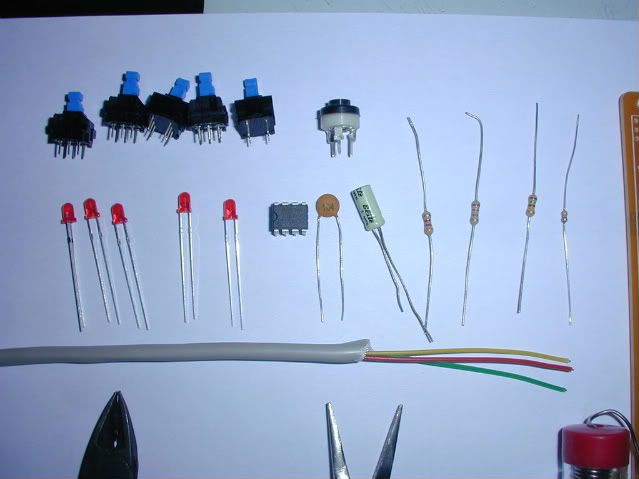

零件明細如下:
日製小開關 X 5 PCS
NE555 IC X 1 PCS
CS9013/CS9014 電晶體 各1
0.1u(104)陶質電容 X 1 PCS
1uf/16v 電解電容 X 1 PCS
3mm led(紅) X 5 PCS
150K可變電阻 X 1 PCS
470歐姆(1/8W) X 4 PCS
150歐姆(1/4W) X 1 PCS
220歐姆(1/4W) X 1 PCS
4.7K歐姆(1/4W) X 1 PCS
2 PIN 插頭/插座 X 10 PCS
開關按鍵 X 5 PCS
以上零件都在台北新X昌購買,費用大約250元左右

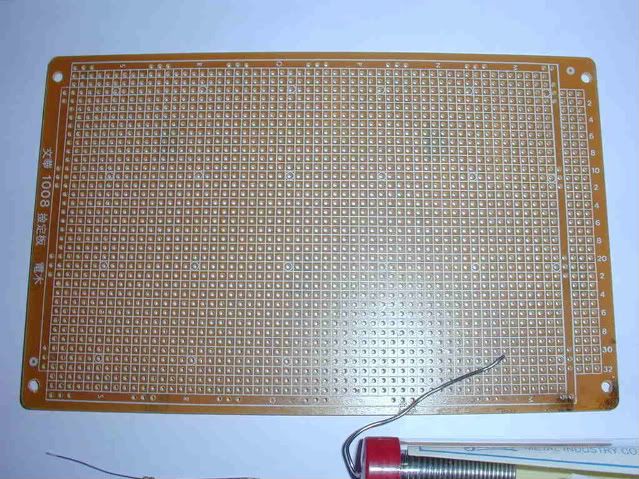

開始幹活了 準備萬用點機板一塊,一推機絲頭製作電路

因為小弟本身就是電子科畢業,製作起來駕輕就熟,很快的就完成了
<補充一點> 日製小開關要買照片中白色的那種,零件照片中藍色的太高了,控制盒會蓋不起來

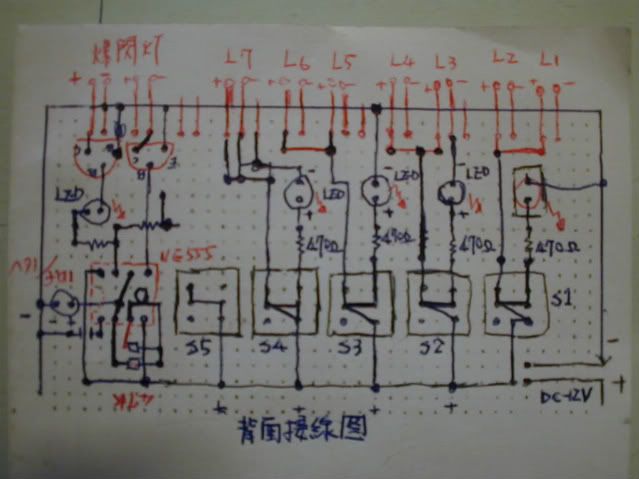

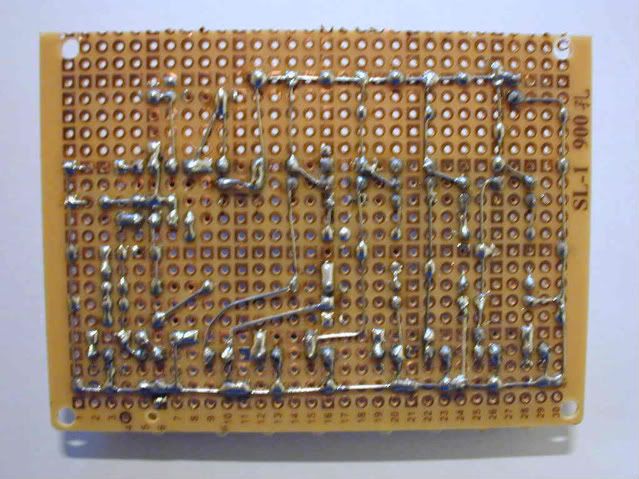

背面配線圖

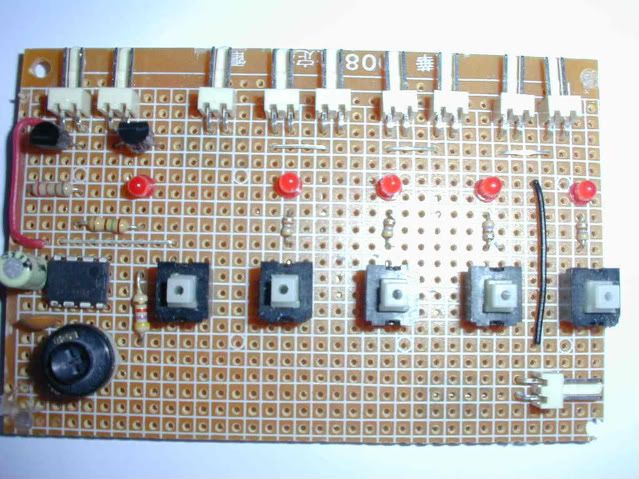

實體焊接圖

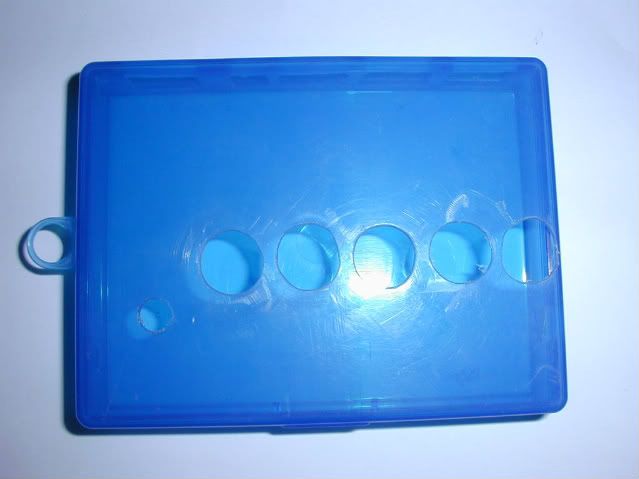

控制盒是在美華泰找到的 尺寸是 寬10cm x 深7.5cm x 高1.8cm 2個1組58元
挖洞技巧不佳,醜醜的--請見諒

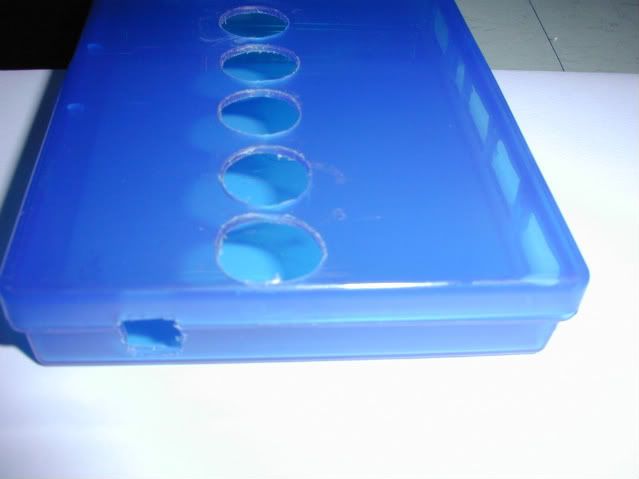

再來是DC12V電源輸入孔

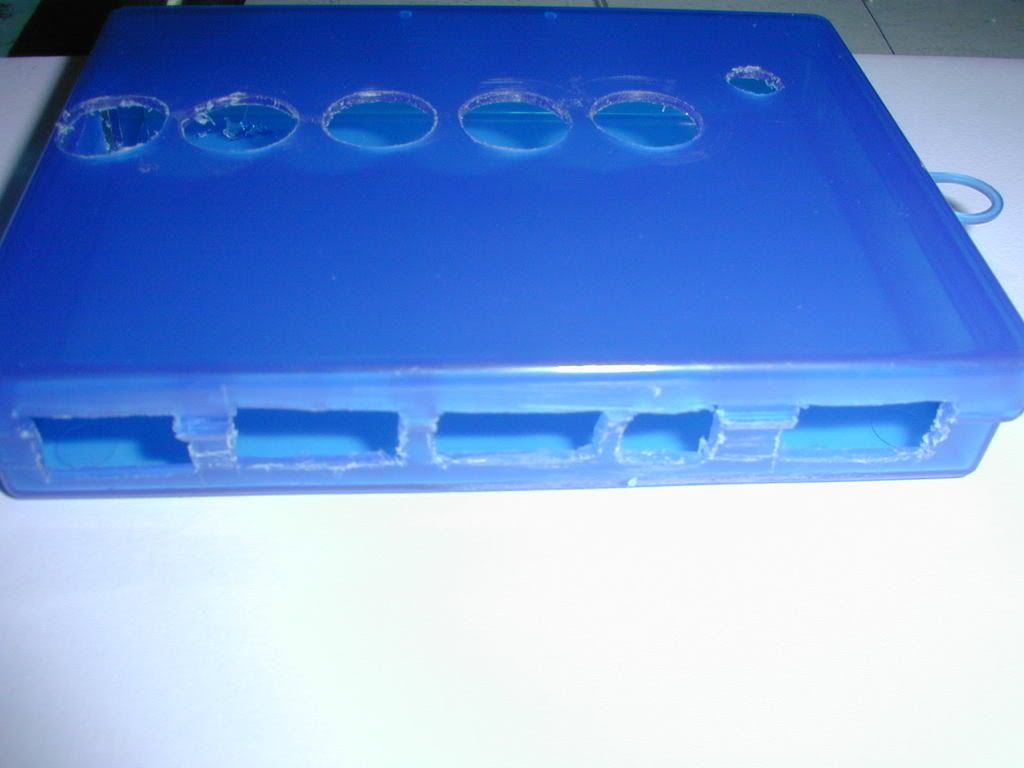

後側排線孔

將電路板放入控制盒內,用熱溶膠固定在四個腳落

裝上按鍵,蓋上盒蓋,貼上標籤,控制盒就完成了,紅色箭頭代表每個按鍵控制的LED燈條位置

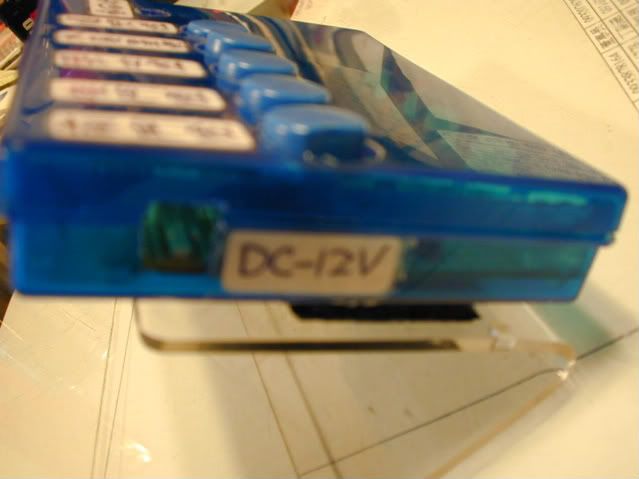

電源輸入端側面照

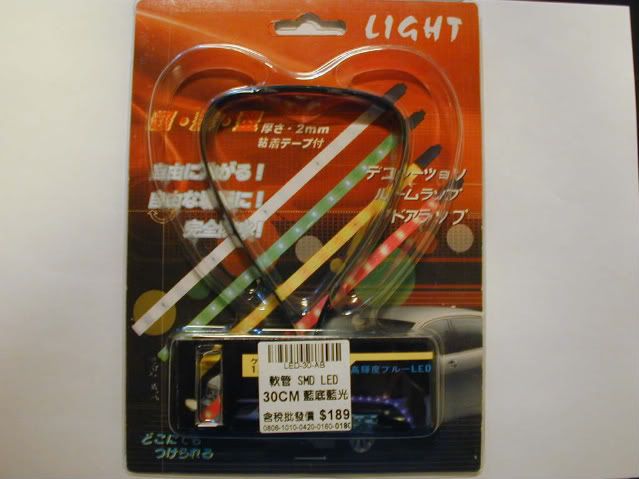

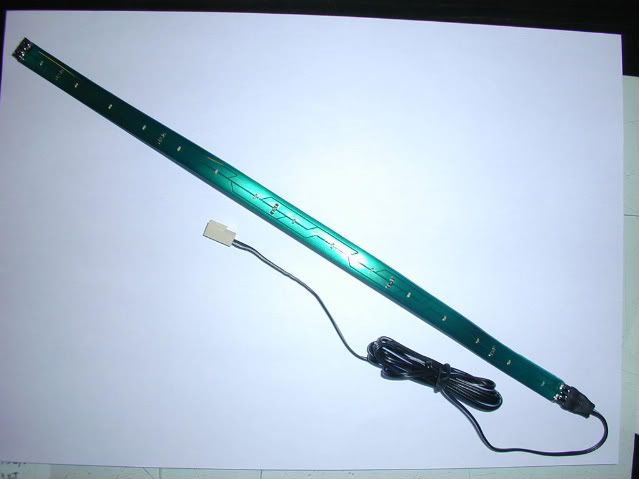

主角登場了 SMD LED燈條 30CM 15顆LED 藍底藍光(另外有一種黑底藍光,比較暗一點,價格都一樣)
任君挑選,是在忠孝橋下右轉第一家 " X 茂電子"買的 , 那是我跑遍台北市問到最便宜的價格,一共買了16條,
花了我快3張小朋友,算是最貴的零件花費,之前還缺貨,不過一台車只須要用到9條就夠了

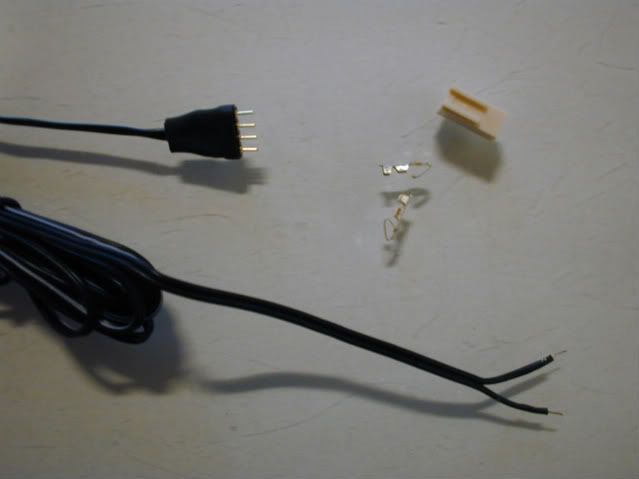

燈條有附連接街線150CM,裝上插頭心與座

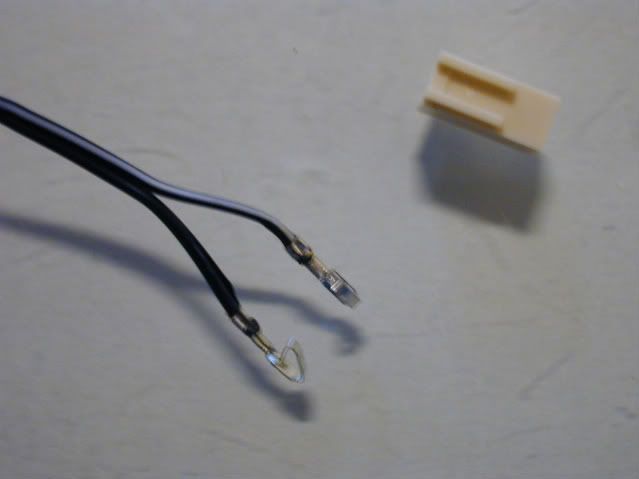

將插頭心用尖嘴鉗與線夾緊(最快的方法)

緊接著,塞入插頭內,聽到喀一聲就OK了!!!(注意極性,有白色線那條是(+) 裝在右邊的洞)

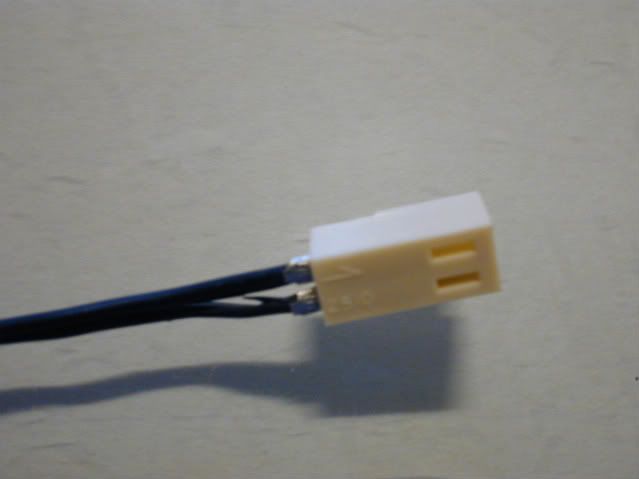

連接線部份完成

燈條裝上線來張合照吧!!!

裝上車之前,先來測試一下吧!!! 左邊2條是爆閃燈(不是不閃,是相機拍不出來)
<補充一點> 如果燈條不亮,檢查一下,是不是極性錯了,反過來接就OK了!!!放心!!!燈條不會燒了!!!

測試一下消耗電流吧!!! 測2條先

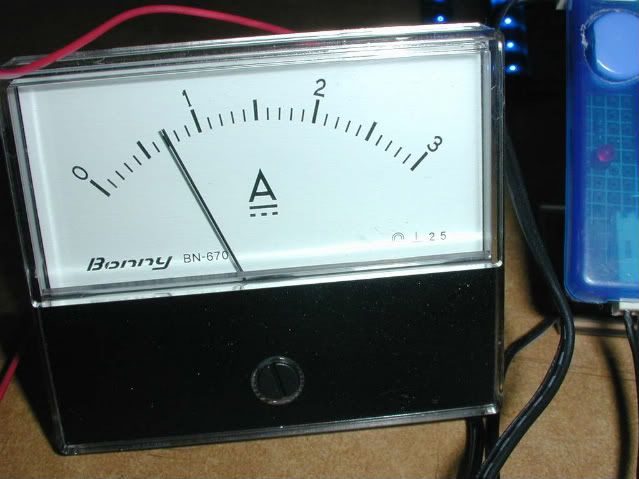

測試9條LED燈條全開的總消耗電流吧!!!

依據LED廠商提供的數據,單條消耗電流為100mA,9條SMD LED燈條全開時,理論值是900mA
實際測試值為700出頭mA,咦!!!是電流表有問題嗎???----暫時不管它先
因為我的汽車手冊沒有標示點煙器保險絲規程,本來還擔心點煙器是否能負荷LED全開時的電流,
因為我的前門燈條各為2條,如果全開的話,總計11條,最大消耗電流,了不起1.1A,點煙器應該可以
輕鬆勝任我給予它的工作了!!! 難怪說LED真的很省電

壓軸好戲登場了,實車安裝囉!!!

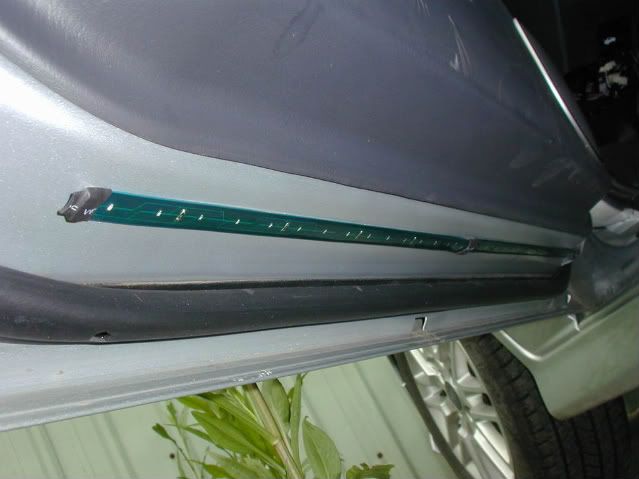

前門燈條安裝 2條串接後共60CM,燈條頭尾以及中間接頭部份先用熱縮套管處理來防水,再用3M雙面膠帶
(最好是買耐高溫的)黏貼在燈條背面,就可以固定在車門的下緣

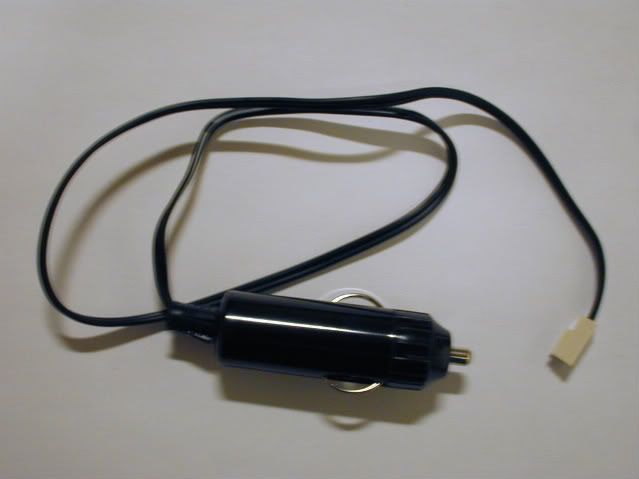

點煙器雪茄型插頭也接上插頭,注意極性不要接錯

其餘各燈條也依照此方法安裝...因此不再詳述 水箱罩燈比較不好裝,燈條所附的線不夠長,
所以要用接的,後門燈也是一樣

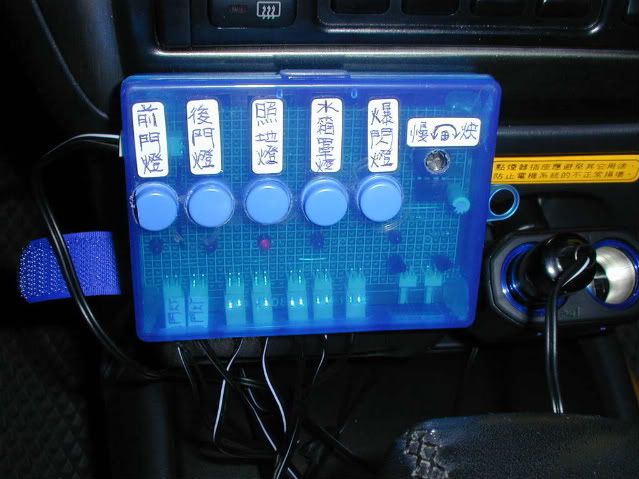

將控制盒找個適當位置(我建議放在中控台下方,方便控制,配線也方便) 用魔鬼氈固定住,接上電源,連接各燈條線
把線都隱藏在地毯底下,才美觀......
終於!!!大功告成!!!!

充滿了期待又怕失敗的心情,帶各位大大來欣賞小弟我努力的結果吧!!!

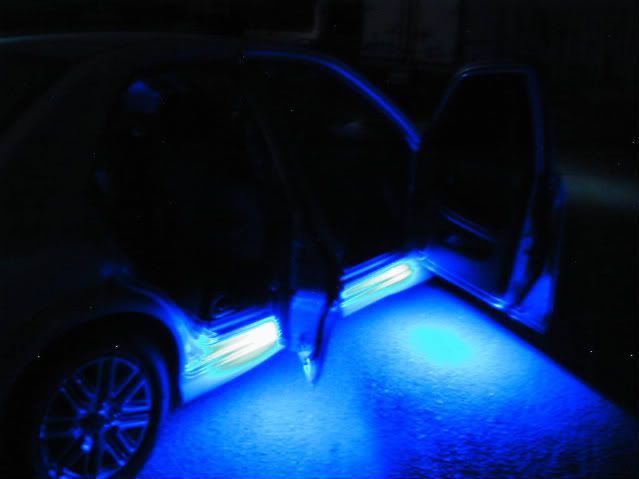

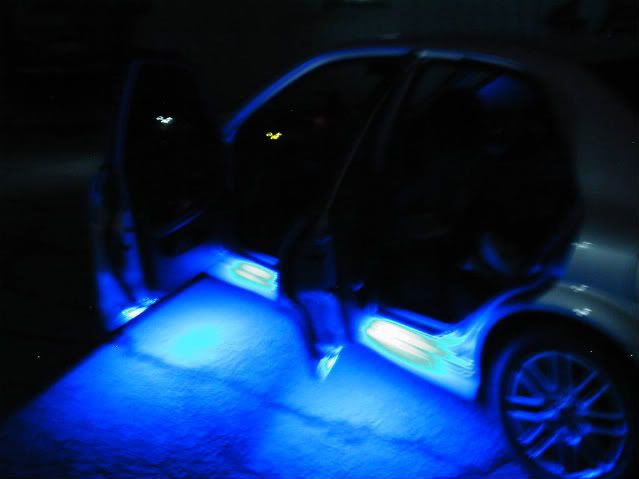

首先登場的是.......左側前/後門燈..........先決條件.......一定要晚上

再來是右側前/後門燈

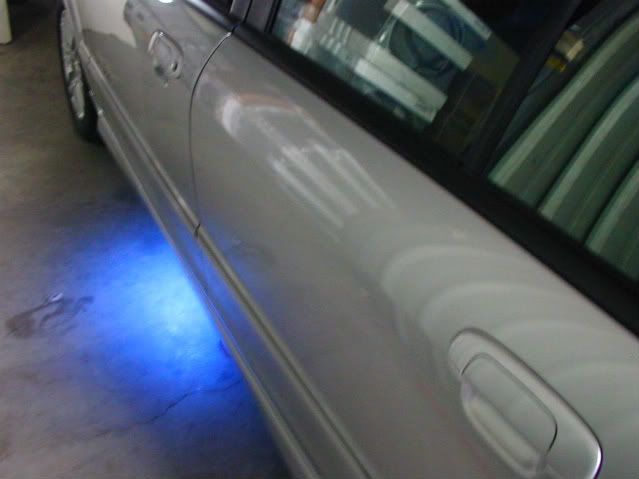

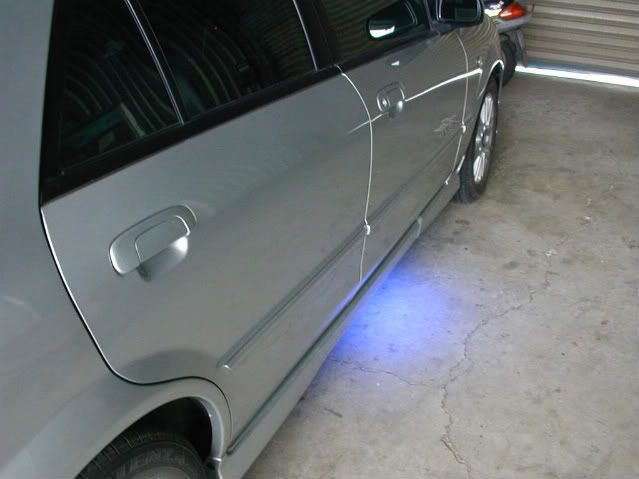

緊接著上場的是左/右照地燈.....因為測試時是黃昏,所以.....夜晚應該更美吧!!!

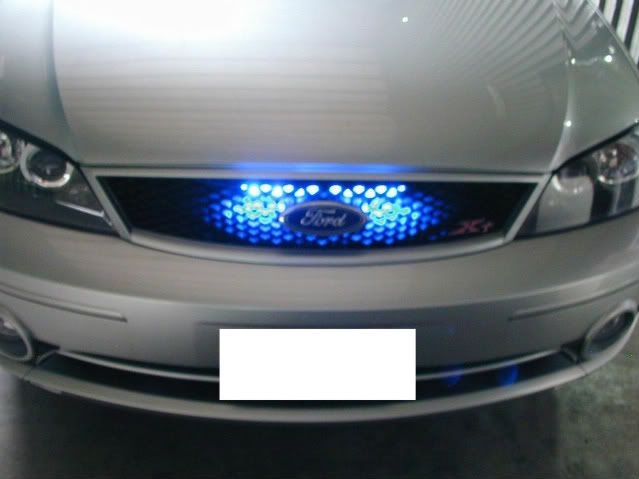

最後上場的是.....水箱罩燈

全部測試正常,辛苦了一個月(因為都是周末才有時間弄)終於完成,可喜可賀
期待各位給點掌聲!!!鼓勵!!!鼓勵!!!
----------------------------------------------------------------------------------------------------
!!!總結!!!
其實原本只想裝個車門燈就好了,但是既然要做,就一起規劃,免得以後又想加裝又要改來改去
買不起名貴轎車,自己花點心思,改造一下自己的愛車,讓自己爽一下也是不錯的吧!!!至少不要讓
家人在夜晚下車時,踩到大便....那就值得了!!!.
藍色燈光在夜晚時是很美的,讓自己的愛車在夜晚散發著藍色光芒,一直是我的夢想,就安全性而言
讓別人注意到你的存在,對你自己也是一種保障,無奈在政府的法規裡,這是不合法的,所以我才想到
這個方法來達到這個目的,看到警察先生,就關起燈來,給他們尊重一下,我想他們也不會故意找麻煩
,除非自己白目,不然現在滿街亮著藍光或其他奇奇怪怪的光的摩托車,有時在高速公路上,看過箱型
大貨車也是藍光閃閃,瑞氣千條,或許也是為安全著想,總比一些改了HID頭燈,非要照到人家眼睛睜
不開的人,可愛多了,至少藍光不會刺眼.
這次的DIY 自製花費不多,1.5張小朋友大概就可以搞定,衷心的分享給Mobile01的各位大大,
希望能在多看到跟我一樣散發著藍光的車子在夜晚的馬路上奔馳,不過北部好像比較少看到,
害我都不太敢開燈....更何況是開爆閃燈了 到時被批評為"土台客" ,不過偶爾"台"一下又何妨呢!!!
