各位看官好阿 繼上篇與上上篇之後

R1 100改裝及不完全保養篇
[幫幫忙]想買GPS導航機 給個建議吧 以購買C520t

本人買了MIO C520T 個人覺得真的不錯用 螢幕很大用起來超爽
由於我沒有車 只有機車 所以我就想盡辦法 想辦法把他裝到機車上
我也爬了需多文 不過我覺得都不境理想
有的是用強力膠+魔鬼沾 有的用勾子 有一個我絕得還不錯的是
{分享}我的GPS機車專用架~一張小朋友不到!
他花了不到一張小朋友 我完全沒花到錢因為材料都便便 如要真認真算的話
那花的錢甚至 不到半張小紅國父 材料一個鐵板+2顆2分螺母
不過他要買那個座我有上網查過要600元左右可是卻不是很理想
因為機車後視鏡都不夠粗 所以都不能夾 不過他還有包東西+粗是個不錯的點子
而我買了C520T 花了我11800黃色鬼屋貨 我知到可以更便宜
Y拍有10700的 不過 過年期間 我打電話問很多間了 大家都沒貨
不然就是要等到初6由於我等不急了 於是跑到小黃去買
因為都急著拆 急著測試 所以沒發拆箱文 (下次有機會 會發 不過不是拆箱文了)

好了進入正題 本人喜歡 手動DIY 於爬了許多文之後 發現 都沒有我要的
不過也不是完全無收穫 這位大大發的文 有助於我的想法
{分享}我的GPS機車專用架~一張小朋友不到!
我是目標他的方式去裝 不過是以最簡便的方式 超極簡單 不過卻是超級穩 超級勇 只有讚而已
至少真的比我所爬的文的任一方式還要穩 還要堅固 好了 不囉說 馬上來看圖吧

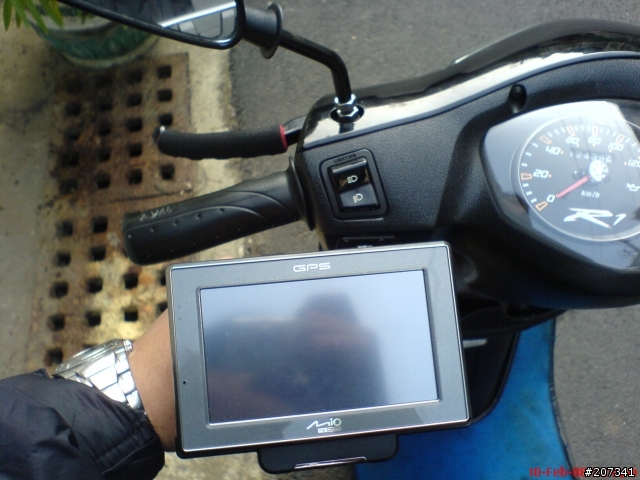

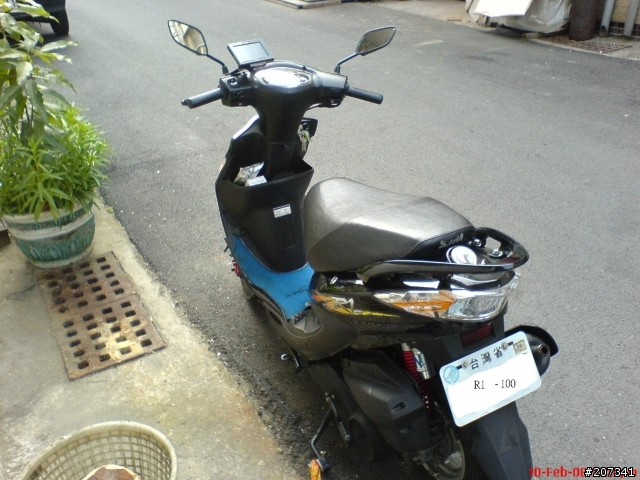

右邊來一張

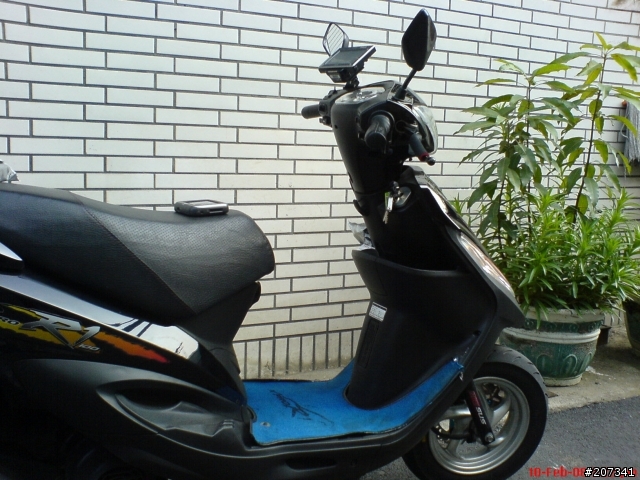

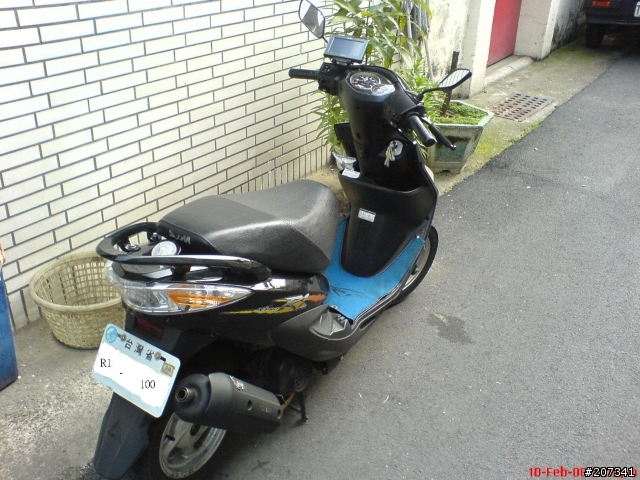

左邊來一張

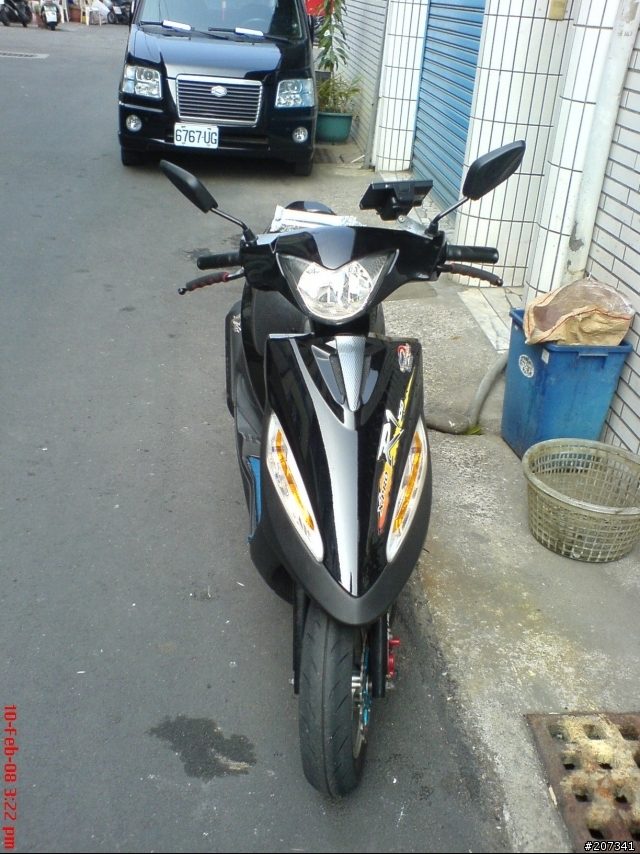

正面來一張

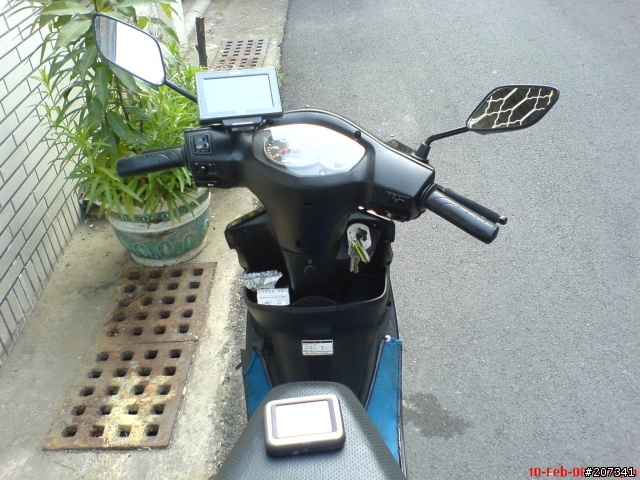

上面來一張


右下來一張

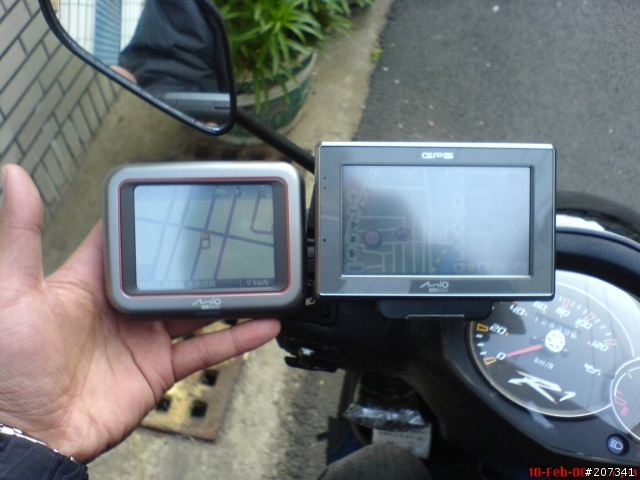

上面來一張 +C220 跟我的C520T合照

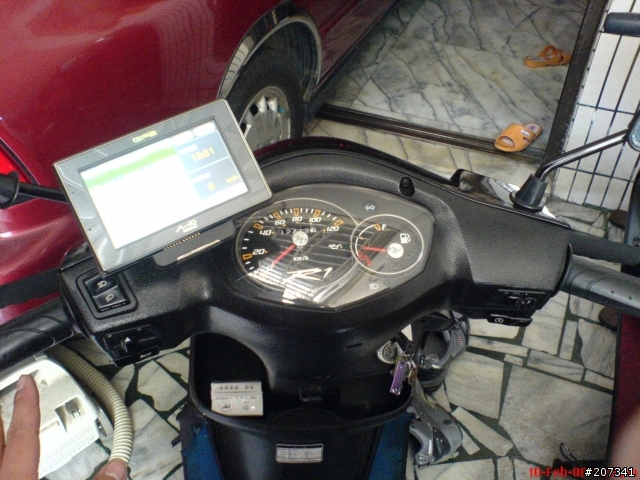

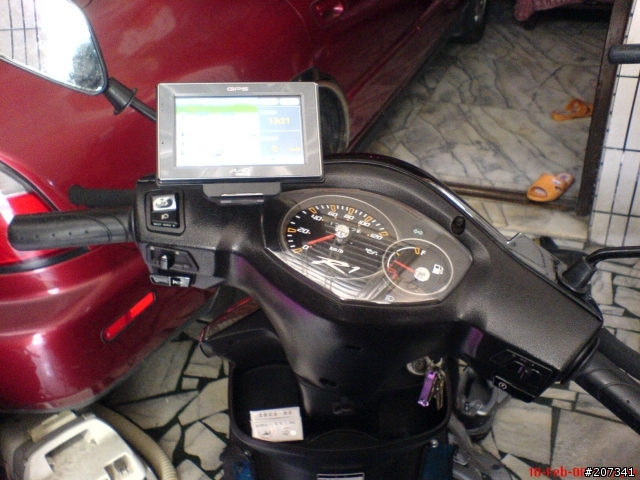

上面個角度各來一張

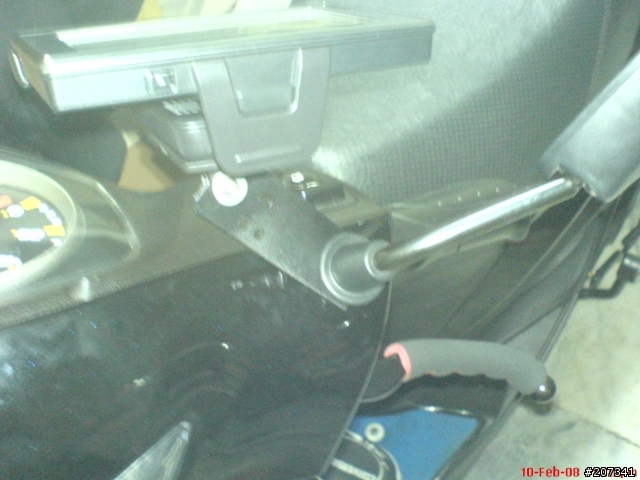

進入正題啦 首先這是安裝完成圖 PS.我覺得鐵片可以修的漂亮一點 下次有時間在修

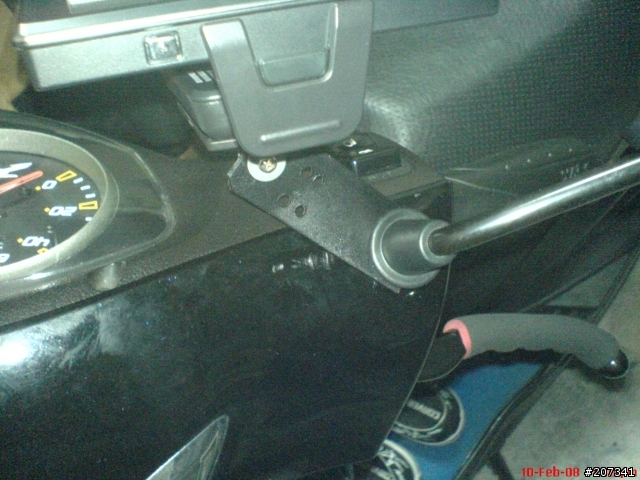

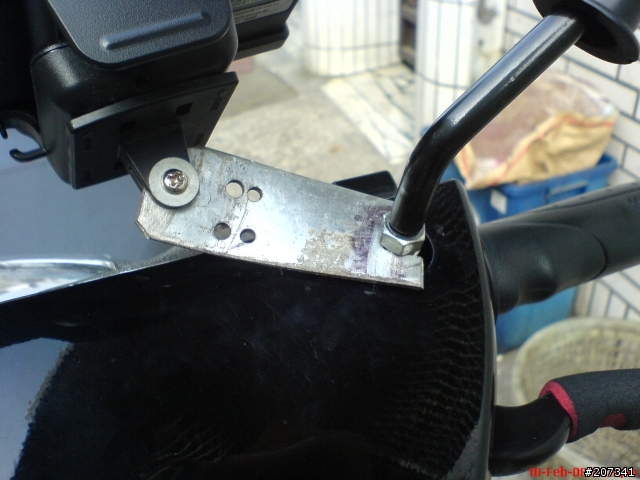

安裝完成圖近照 整個鎖上 可以用力鎖緊 超穩的 都不用怕會像朔膠的會鬆脫 不能用力所緊

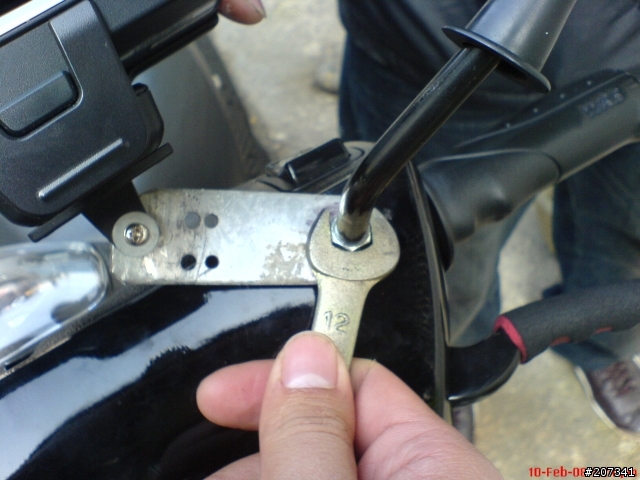

用12號的西般Y(12號板手) 鎖緊與鬆脫

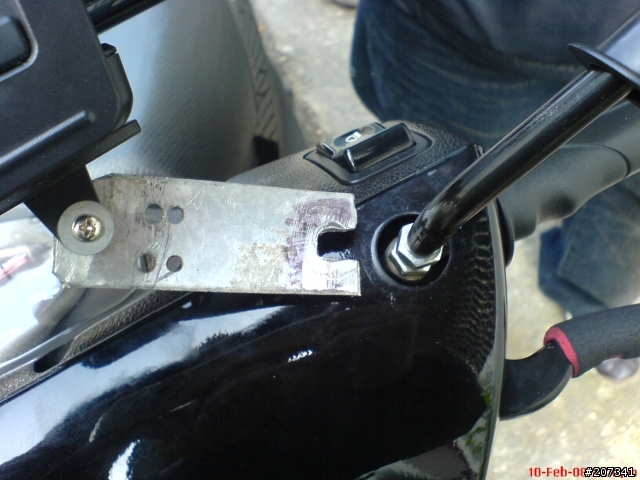

鬆脫圖 黑黑的地方是用簽字筆畫黑 用游標卡尺畫線切縫
總部能胡亂切縫吧 切太小還有救(在切大一點) 太大也還有救(再重切)
如果太大一點點 救慘了 鎖完之後 萬一鄧到窟啦(撞到坑洞) 整台就飛啦


要把本來大的螺母拿掉 換2顆普通2分半的螺母(就12號的)
第一顆把鏡子鎖緊 上下2顆的縫隙就是放鐵片的第方 剛好第一顆有凸超過車殼
所以鎖鐵片的時候鐵片不會刮到車殼會離車殼一點縫隙 把鐵片放到縫隙後
把第2顆鎖緊即可 可以用力鎖緊 不用怕像鎖朔膠一樣 崩牙 鎖完之後整個超穩的

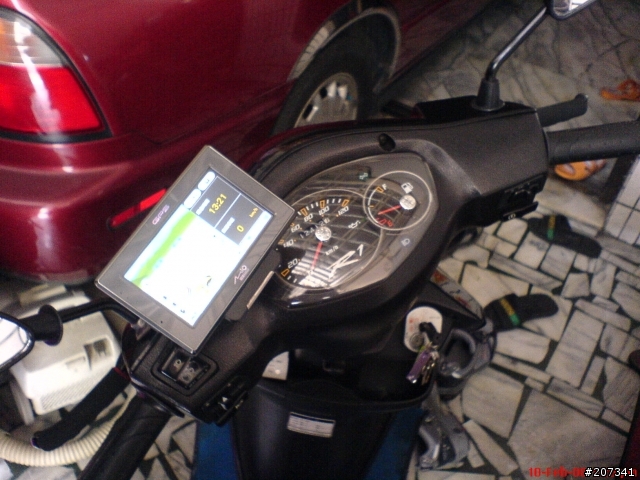

我的MIO C520T近照



改完之後 我有去試車 一開始怕怕的 慢慢騎 雖然很有信心 不過後來越騎越快
到最後飆極速 不過發現了讓我很失望的事 之前我對我的車速 都一直很滿意
沒改缸 最少都有105以上起跳 今天順風 車況超好 整個可以飆到115 爽阿
不過看了看我的C520T後 "靠" 邊邊勒 媽Y 才98 連100都不到 雖然知到小機車
都是快樂表 可是不免還是有點失望 不過我的車算好了 我朋友他也是改一台G4
沒改缸 只改排氣管+傳動 今天跟他試車的時候 起速我贏 中速差不多了 尾速他追上來了
甚至超過了 極速 一樣我超不過也拉不開 事後 我問他騎多少 他說他表速120
不過我表速大概110 而我的C520T 卻是96 所以 不知道是GPS慢呢 還是表速快
我想因該沒一個準的吧 GPS的也只能摻考用

好了接下來 晚上了 我禿然覺得 銀色的鐵片 好像很醜 跟我的黑阿萬不配

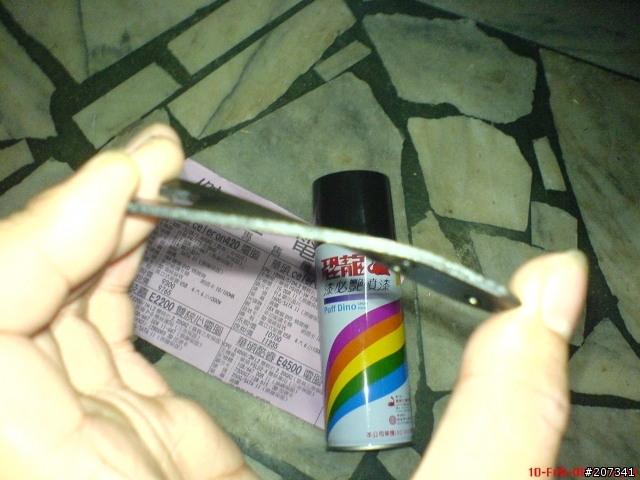

於是我跑去買一罐恐龍噴漆 黑色的 只要79元唷 至於噴漆過程就不用看了

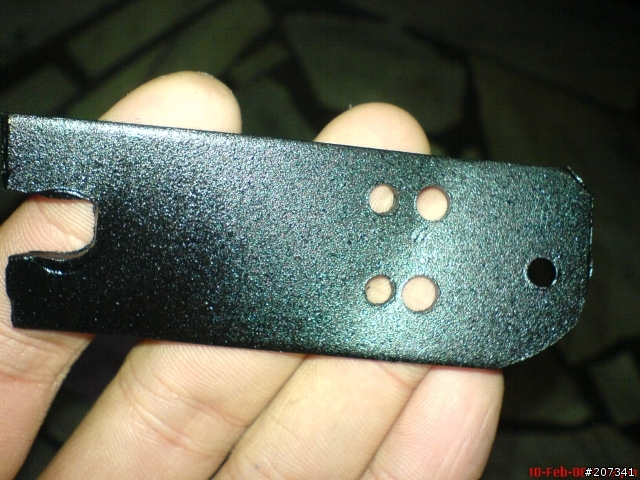

下面這張圖是噴好的 因為晚上了 照片都不是很清楚


正面來一張


側面來一張 對了提醒一下鐵片千萬不要用太薄的會斷 會彎曲 至少要3mm的
至少要手彎不下的喔

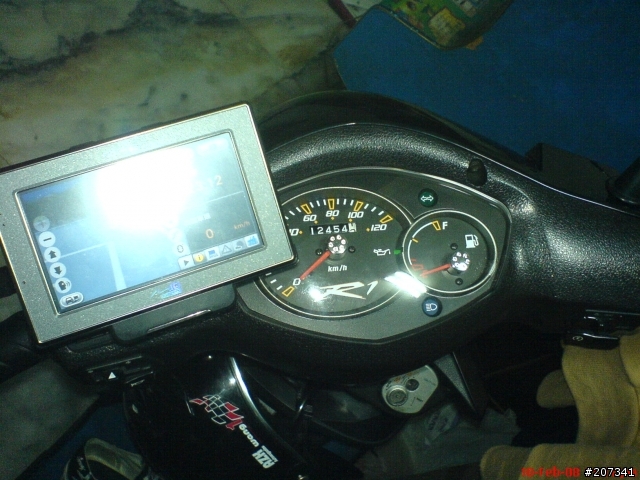

噴完裝上車子近照有點模糊



這張清楚多了


正面再補一張


感謝各位觀看

本人還有改裝內建UBS充電器 可以用來充GPS 或者任何USB或迷你USB充電產品 手機 PSP 等充電
本人也有看過某些大大改裝12V點煙插座 然後直接插車充給GPS充電 我個人也覺得不盡理想
而且我也捨不得把我的車挖這麼大洞 所以買了一個USB車充把裡面電路板拿出來改 電也是接
喇叭的 而USB母頭牽線找個地方安裝 就是一個內建USB車充了 只要買條USB延長線 或是
USB伸縮延長線即可使用
反應如佳 我會分享我的改裝 感謝各位觀看

接下來要DIY我的GPS防雨裝備 敬啟期待
