下班特別去買了一條 3.5mm 四極頭 AV-Cable
有二種規格(for sony or for aiwa), 小弟買的是 Sony 規格

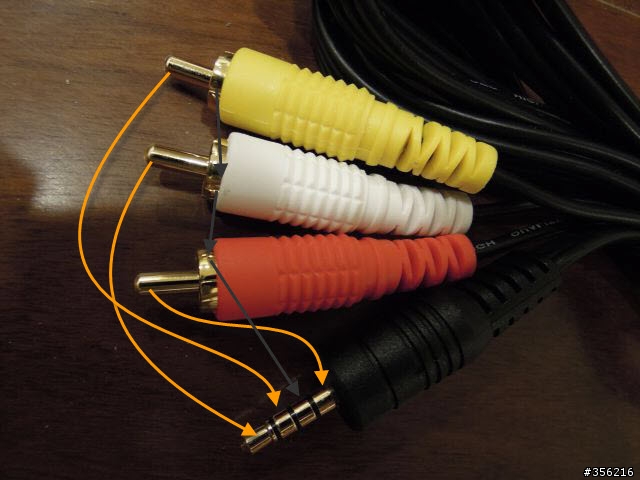

用電表量了一下, 對應如下

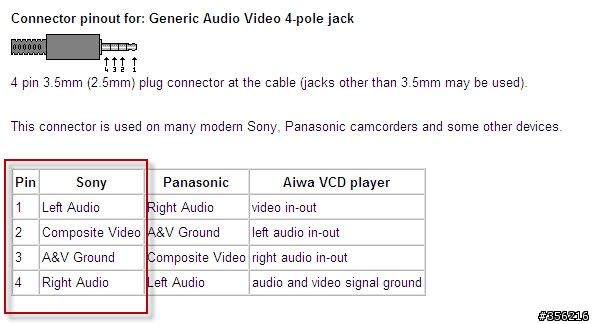

在網路上也找到一份 AV Cable pinout 圖, 和小弟用電表量的結果相同.

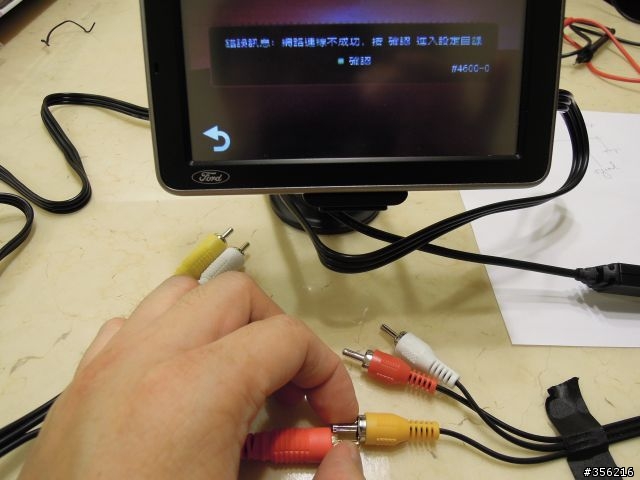

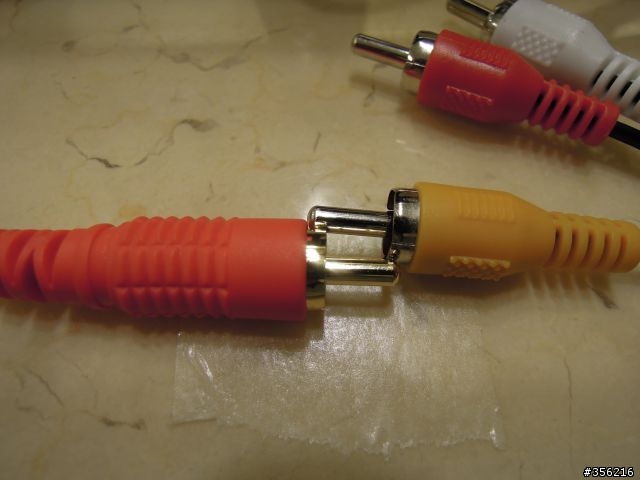

直接從 player 輸出訊號接到三個接頭卻都沒有畫面, 後來發覺要像下圖這樣接才行. 表示 pin3 是 video signal, 而 pin4 為 ground.
AV 訊號進來, 畫面會自動切換.
結論是, 應該去買 3.5mm 四極頭 AV-Cable, 它屬於特殊規格, 但可以用 AIWA 規格的取代即可.(可參考上面列表即知,因為 AIWA接頭的 pin4 就是共同接地), 而打算用便宜三極頭 cable 的 user 要失望了, 一定要四極頭才行. 後來小弟回原店家將 Sony 的換成 Aiwa 規格後, 再買一個母對母RCA轉接座, 和行車紀錄器或倒車顯影的線串接後, 就可以正常 work 了.
另外即使切換到 AV-IN 訊號, 行車紀錄器還是持續錄影, 並不會中斷錄影, 此點網友不用擔心.
其他 Garmin AV-IN Cable 相關資料
