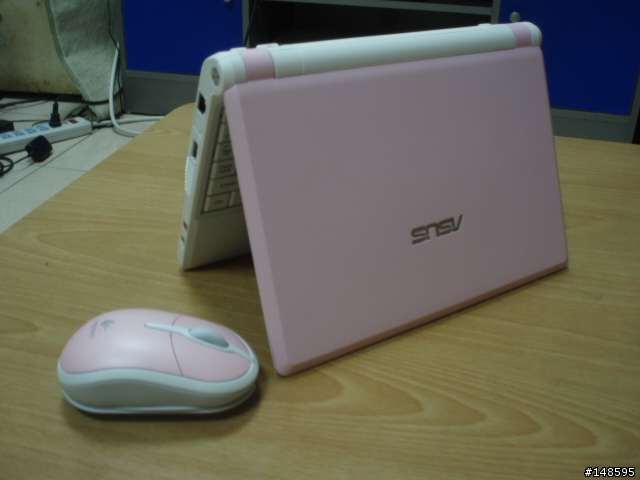

小粉紅入手近一個月了 終於把要的東西都裝了上去
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

之前沒有用過焊槍 也不是唸電子的
所以做了很多功課才改好 給大家參考

為了改裝敗了這幾個東西
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

入手後立刻脫光

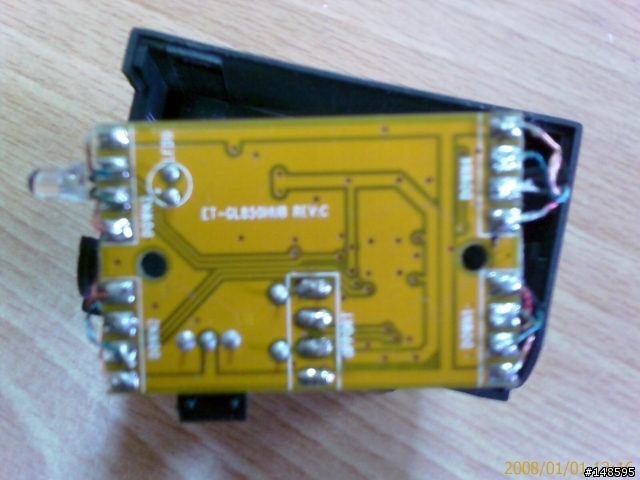

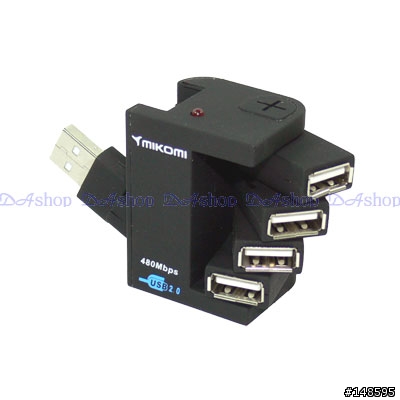

USB HUB
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

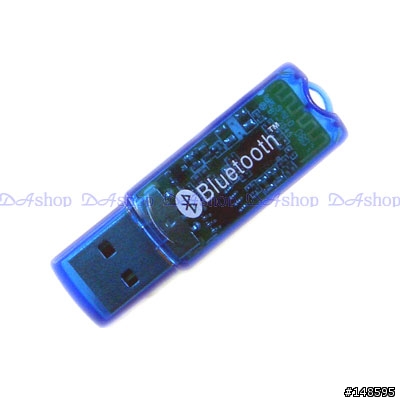

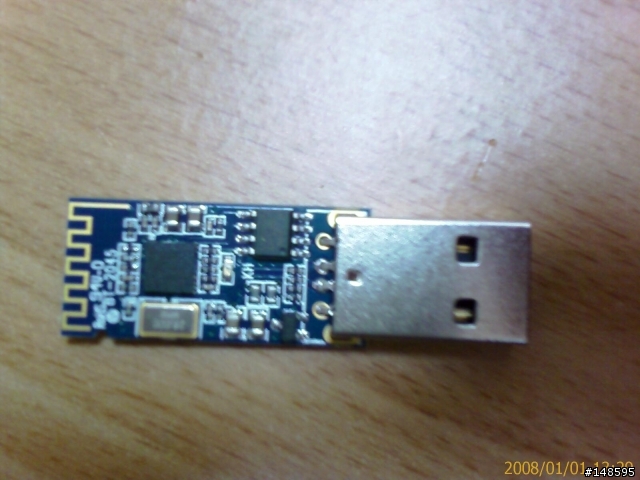

藍芽
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

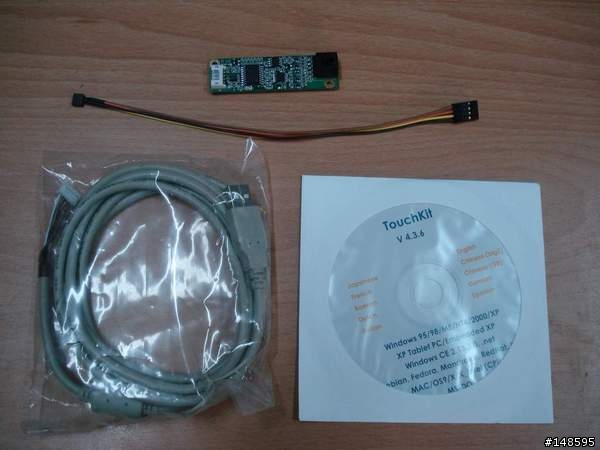

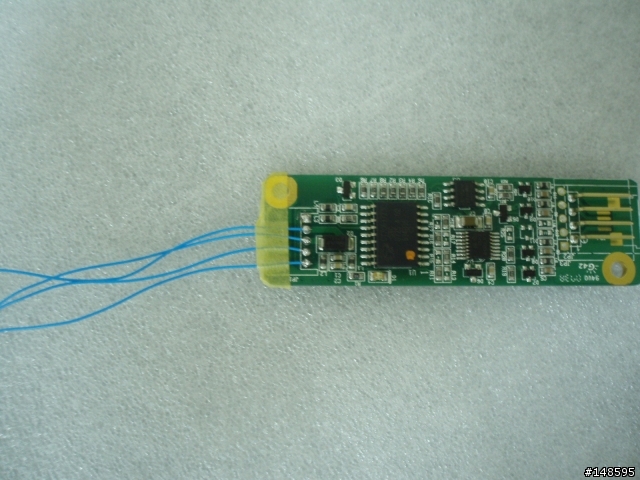

觸控板USB控制器
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

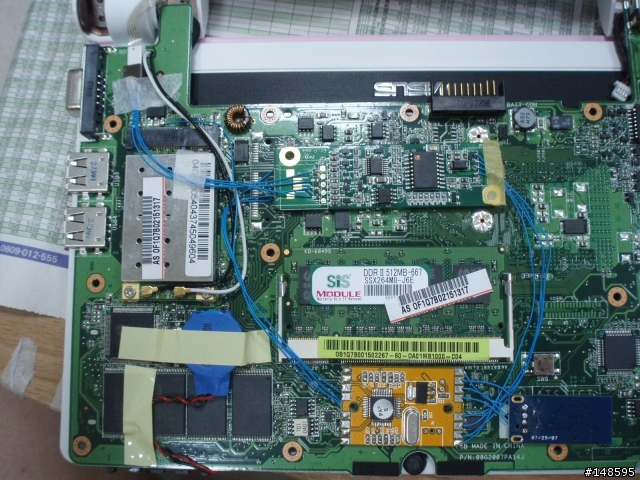

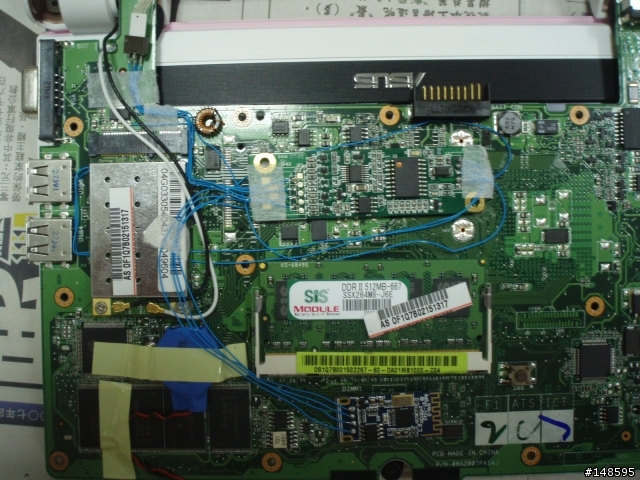

之前的改法 USB HUB+藍芽+觸控面板
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

自以為改得很完美的時候 開機玩了20分鐘 電源突然斷掉...(汗...)
接著按了好幾次電源還是沒反應 心臟差點沒停掉 想說被我玩掛了
隔了幾分鐘 又可以開了 但是 bios跳完 電又停了..(唉~~)
這時突然想起sonozaki大大講過

「千萬不可以拿pci-e的 那邊來改
除了電力問題外
最大的就是 他會讓機子故障」

真是一語點醒我夢中人..嚇得我屁滾尿流失了魂......
把觸控板的usb控制器拿掉後 果然就正常了...

只好砍掉重練
原本是3個裝置 現在把hub 拿掉 剩2個 再把2個裝置的電源和usb訊號分開來

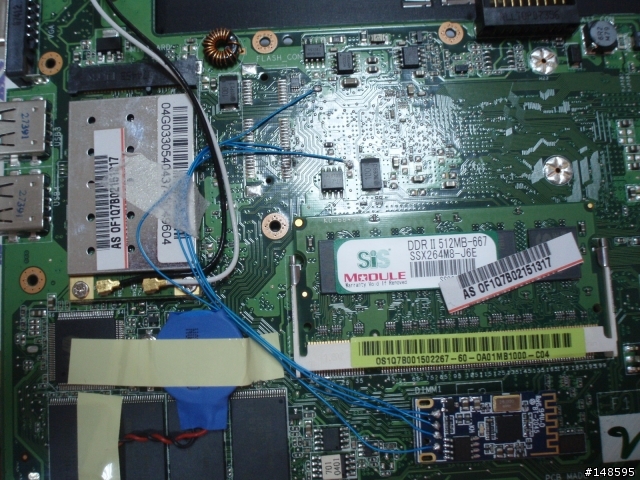

機板上的從空的pci-e接usb訊號線 本來是從usb hub拉電源的(5v) 改成從機板上的3.3v直接拉電源 接上藍芽
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

再把觸控板的usb控制器接上去
這邊是從無線網卡底下拉usb訊號線 從mini-pci-e上端拉5v的電
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

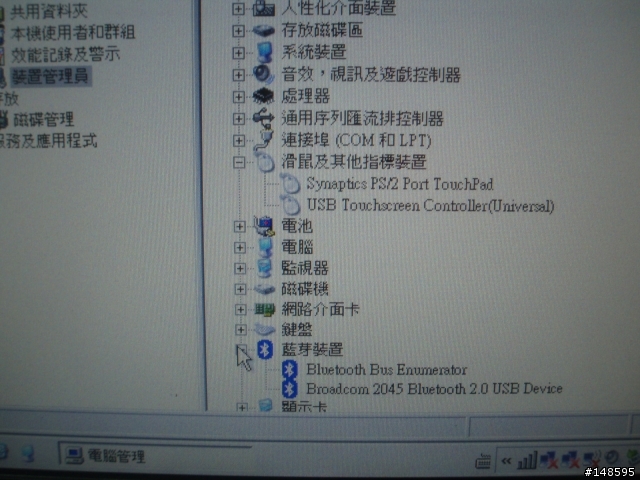

開機..成功...藍芽跟控制器都抓到了
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

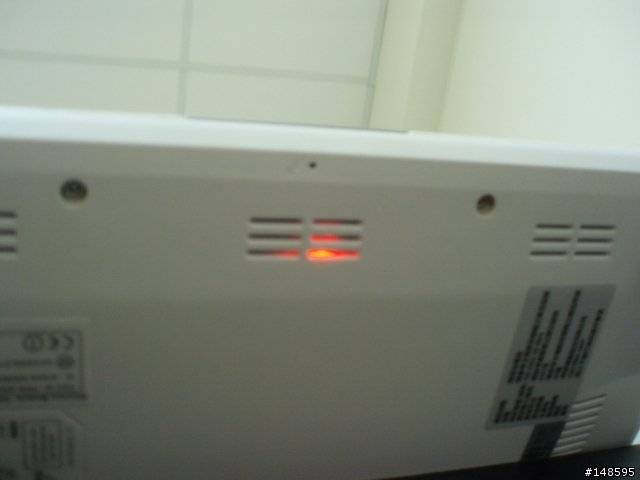

藍芽的燈...紅色的...
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

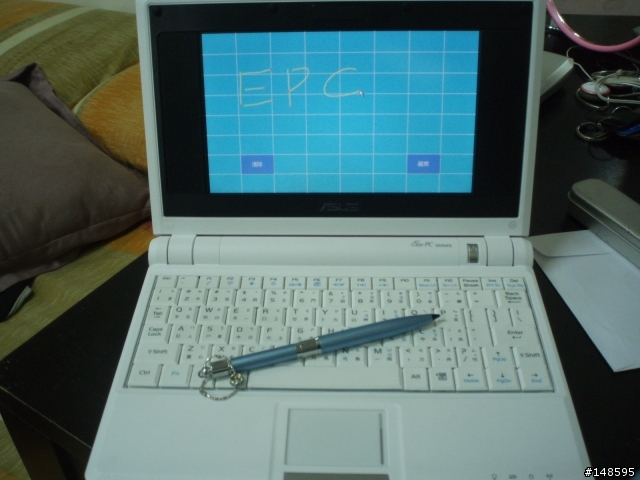

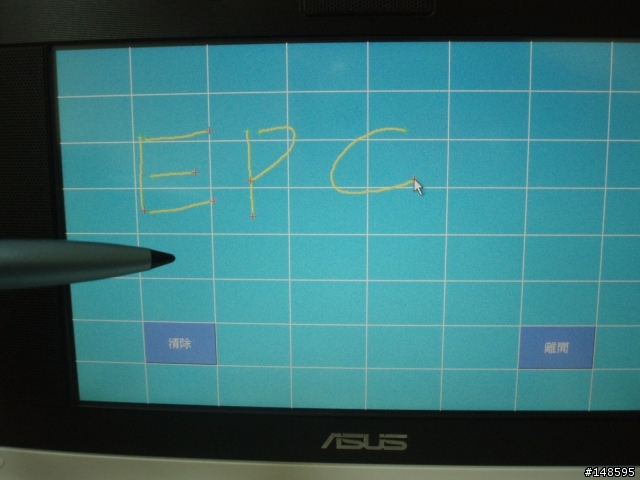

寫個字來測試
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

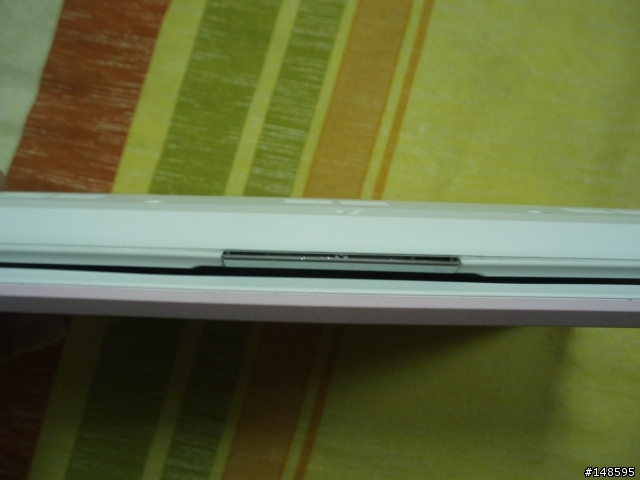

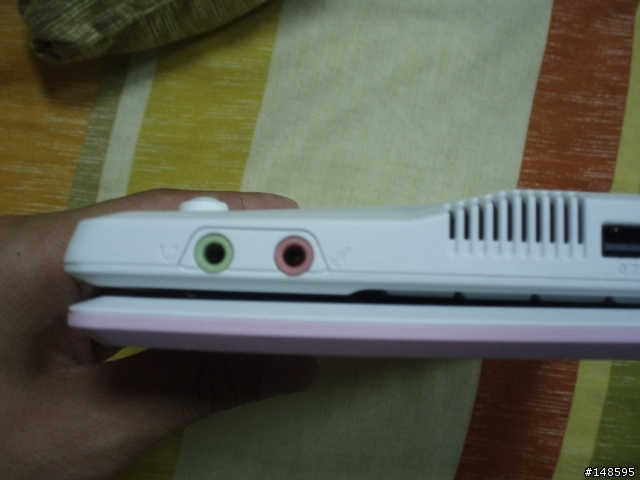

大家最好奇的密合度...我沒拿掉海綿 也沒磨蓋子 只是合上去而已
和沒改前密合度沒什麼兩樣
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

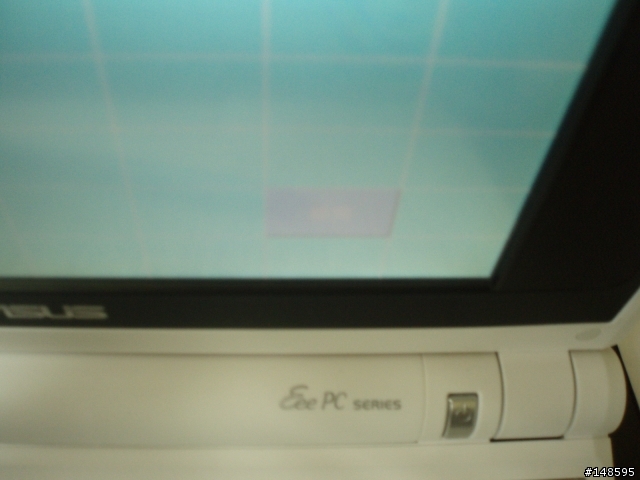

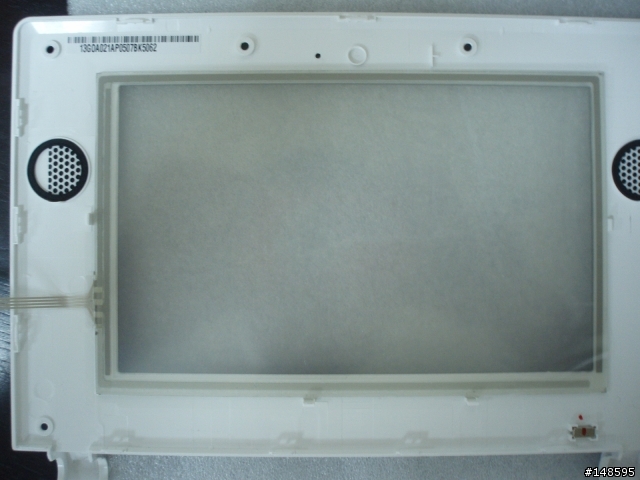

看一下內蓋 剛放上去的時候 左右差不到2mm 超合的
EPC 觸控螢幕+藍芽....(內有改失敗的圖...給大家參考)

結語
1.如sonozaki大大所說的 多個裝置都從mini-pci-e接訊號和電源 的確會讓機子故障 但不知道這個動作是不是會發生在每台機子身上 所以建議 改裝時考慮一下電源的問題 並不如想像中的 把所有裝置都接到usb hub就100%可以運作

2.觸控版的規格 要注意的是厚度.我用的規格是
(單位都是mm)
厚度 1.4mm 4線
外形尺寸 165.10*104.00
可視區尺寸 154.90*93.94
驅動區尺寸 152.40*91.44
FPC長寬 120.00*5.0 (就是那條尾巴...)

網路上有人賣2mm 對岸也有1.8mm的 買之前先問清楚尺寸及厚度 以免合不上去

3.還有大家比較常問的 能不能幫忙改機
我個人的看法是 最好不要
改機破壞保固 如果保固期間真的壞了 糾紛會很大 不是小黃貼紙還留著就表示保固還在 拆機期間可能卡榫會掉 焊點沒焊好 種種因素都會讓你喪失保固

再來是焊接的線路不比原先做在機板上線路.. 撞擊 移動 甚至溫度的昇高 都有可能讓原先焊上去的線路脫落
為了這個又要送回原先改裝的地方 你可以接受嗎?萬一幫你改的人找不到了怎麼辦...
以上風險 如果你可以接受的話 再交給別人改機

4.最後 是大家也很關心的$$$
藍芽$159元
USB HUB $99元 (這個最後沒用到)
觸控板USB控制器 $600元
觸控面板..小胖哥友情贊助...FREE 他在Y拍上只賣(含運$250) 超便宜吧
成就感及爽度 $無價

改完花不到900塊 就算加上友情贊助的250 才1千出頭 真是符合EPC的精神

有問題歡迎大家提出哦~~!
太讚了吧...這才是MOBILE01的精神阿

不是唸電子的還能改這樣真的很不容易
>從mini-pci-e接訊號和電源會讓機子故障
沒有聽過這種說法...
況且你重新的改造依然是用mini PCI-e的USB訊號,只是拿掉HUB而已,問題反而應該在HUB上吧
hikaru613 wrote:
>從mini-...(恕刪)


不能開機後 我有先把接在usb hub上的usb控制器先拿掉(這時usb hub還在)
就可以正常開機和運作了(有燒機大概1個多小時)

在還沒加上觸控板前 我usb hub就有接了一個藍芽 運作了大約2個多禮拜都沒發生問題
因此 不確定是否每台機器照這種接法是不是都會出問題

我想sonozaki大大的意思應該是 不該同時在同一個mini-pci-e上接多個裝置及共用同一組電源
hikaru613 wrote:
>從mini-...(恕刪)


我不知該怎說 有些裝置

接在 +5 那邊的話會故障 = = 很奇妙(我不用hub改的)

故障情形 就是會 突然斷電 (當機)


接下 重開機時 會找不到硬碟(或者是說硬碟 無法開機)
網路的資訊看看就好 這世道寫手一堆
請問大大觸控版骷在哪裡買,有否訂售,價錢多少?
謝謝
哇!!!觸控面板的價差怎麼這麼大
7吋的觸控面板有250元和1000元之差別,有大大知道為什麼嗎?
AlexOne wrote:
哇!!!觸控面板的價...(恕刪)


因為廠牌


我有問了 一間是不知名的??

一間叫鑫科資訊<<<很有名的
網路的資訊看看就好 這世道寫手一堆
sonozaki wrote:
我不知該怎說 有些...(恕刪)


沒錯 我的情形就是突然斷電

那個時候 5v的電上面接了 藍芽+usb hub+觸控板控制器

現在改為單獨接一個觸控板控制器就沒問題了

我也覺得蠻奇妙的....

觸控板的價格 因為去y拍上面找 我那個250(含運)的還蠻好用的

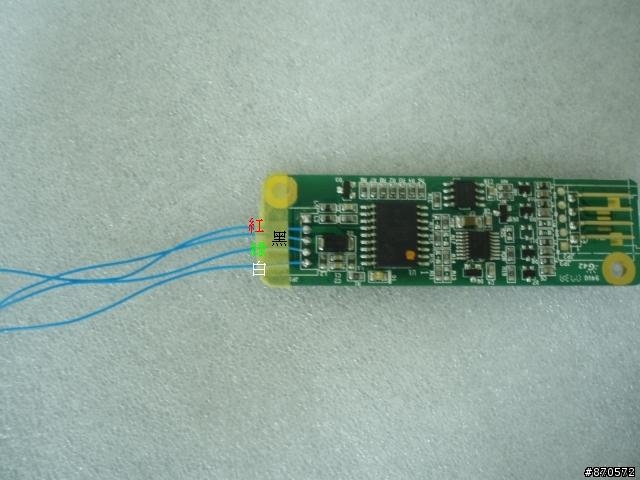

請問大大我匡的位置是不是紅線(5V)電源阿




大大這張圖好複雜阿能分析一下嗎?
我的失敗品跟大大的失敗圖幾乎一樣也是接完USB HUB後忽然斷電不過我還沒焊在EPC上
先用USB HUB原先插槽插上EPC後就當了



以上的顏色是否正確?
要如何接上EPC上呢?

謝謝各位大大幫幫解困
