Asus N56VZ SSD+HDD (光碟機轉硬碟) 簡易圖文教學

12/12/14 手賤送修經驗談
補充一下，保固是完全沒有問題的，送修時提醒櫃台已經將光碟拔除改為硬碟即可
----------------------------------------------------------------------------

N56VZ原廠1TB 5400rpm的硬碟實在是


1.Intel 520 SSD 180G + JEYI光碟機轉硬碟托架(12.7mm/SATA)


2.下紅圈為硬碟/記憶體 背蓋螺絲，上紅圈為光碟機模組固定螺絲


3.將原廠硬碟拆下，解開四顆螺絲往左推即可


4.換上SSD後，進BIOS確定硬碟狀態，並安裝作業系統等......

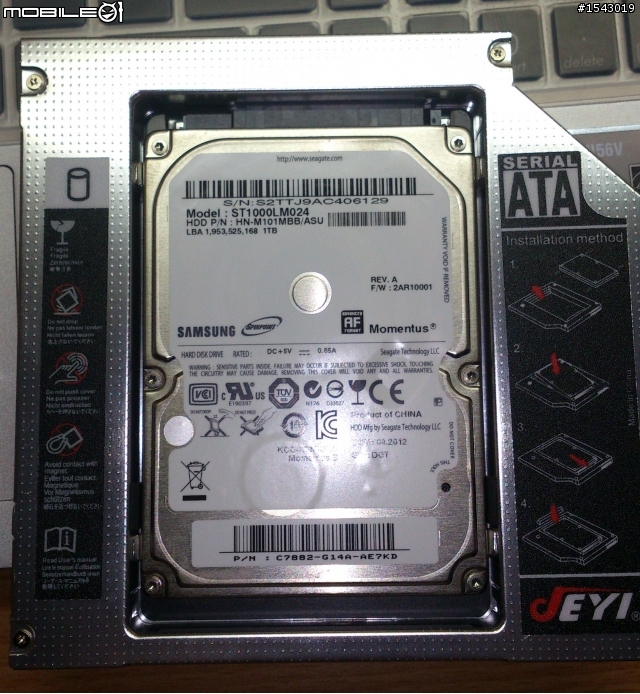

5.將拆下後的原廠硬碟，置入光碟機轉硬碟托架上

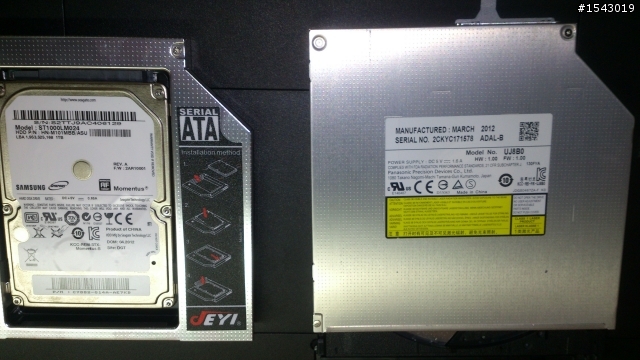

6.拆下光碟機固定螺絲後，小心的將光碟機模組向外拉出，確定兩者高度、形狀相同

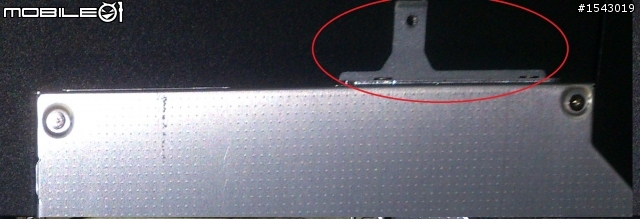

7.將原光碟機上的螺絲固定鐵片拆下，裝於轉接拖架上

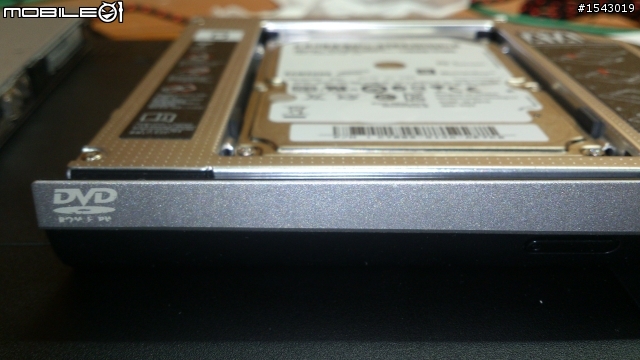

8.將原光碟機前面板拆下(將卡榫往外推)，裝於轉接托架上

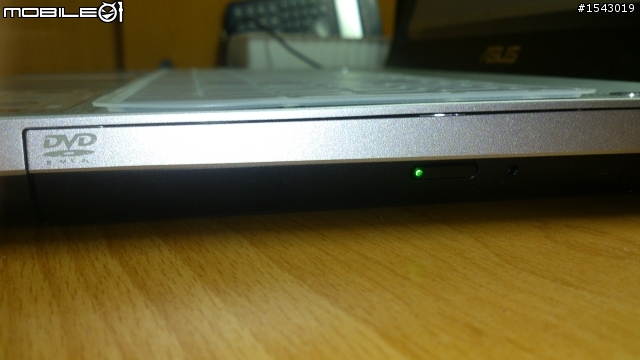

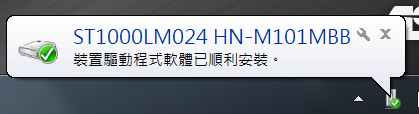

9.將轉接托架插回筆電中並鎖上螺絲，確認驅動順利安裝、指示燈是否正常

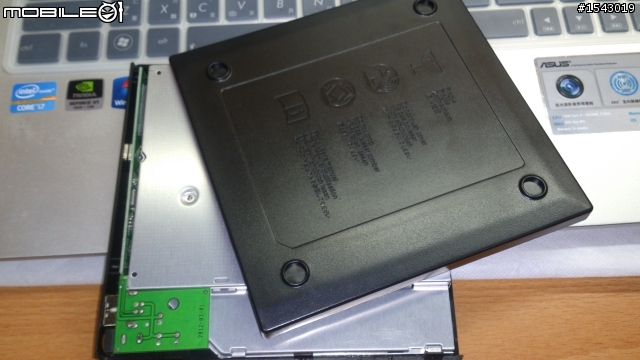

10.拆下的光碟機可裝於光碟機外接盒中使用

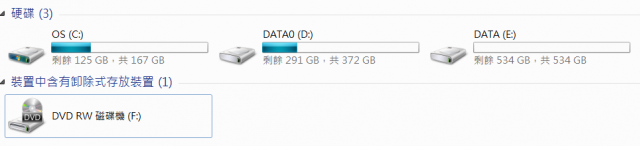

11.SSD(OS)、HDD(分割為D、E)和外接光碟機皆正常運作


祝各位操作順利!!
