[分享]Lenovo T60p 橫屍遍野之拆機記錄－懼腥勿入

起因：

這...因應一掃過去幾天冷天氣而出大太陽的好日子，今天決定把機器拆了拿出來曬一曬

開玩笑的...

是因為我老妹剛好把筆電帶回來，怕下一次再帶回來可能會是半年或一年後，若積了灰造成運作不順，我會很擔心(其實機器是我的XD，長期借她用)

本只想清清風扇

但今天無事，遂手癢拆機兼練經驗，順便做個紀錄，供各位黑友參考，不周全之處請見諒


過程記錄：

來～今天帶各位介紹一下我老妹的機器，T60p，跟大家Say Hello。
T60p：各位好～不過葛格今天為什麼要拍我啊？


我：因為你是今天各位觀眾的菜阿，不拍你要拍誰？快過來(伸手)
T60p：阿～不要～


驗明正身


當然拆機過程你永遠不知道會出什麼差錯，先建議過程中不要有任何電源存在
所以把電池拆下吧～


我：來，乖乖趴下吧～
T60p：你要幹什麼？
我：幫你解扣囉

把背後看得到的螺絲全數扭下來
請確實使用合適的十字起子，太小或不合者容易把螺絲搞得面目全非
有的螺絲可以使用一字起子


拆完後翻回正面，掀蓋

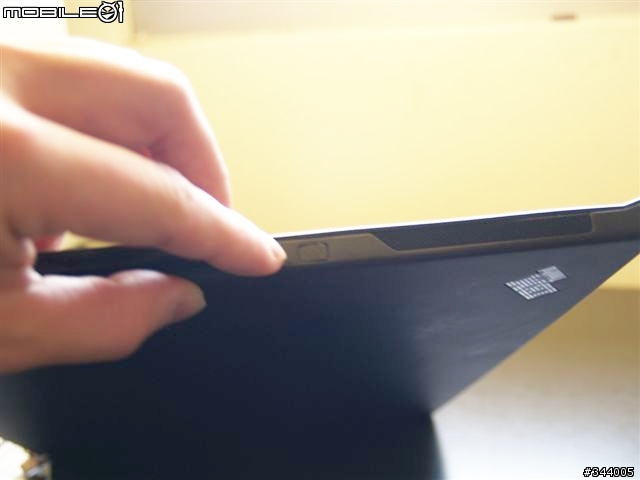

請伸出你的狼爪，將指甲深入KB跟手托蓋中間， 請小力的將她扳起
會聽到喀喀聲，請不要驚慌，這時是塑膠卡榫分離發出的聲音
阿真的會怕，就只好請你把螢幕蓋回，螺絲鎖上....


要小力扳起是因為這裡有一條排線要拆，不注意拆得太大力容易把排線頭搞壞


來～拔排線吧～請拉你的排線頭上的塑膠片，很容易就將排線頭拉起的


手托蓋下來後，鍵盤會稍稍的翹起
這時不要客氣，小心拔掉他的排線頭，把他拖出來吧！


此時你會看到令人驚豔的主機板肉，真是麻雀雖小，五臟俱全，好想咬一口
T60p：你幹嘛咬我...
我：痾...我忍不住衝動了


繼續
拆鍵盤邊蓋時，要拆掉兩顆(食指跟中指處)
因為這台是WWAN READY ，所以還要再拆一顆(無名指處)
這是跟T4x系列的機器不一樣的地方，T4x的螺絲沒有鎖到鍵盤邊蓋上
此舉雖然更加牢固，但拆解也更須注意


鍵盤邊蓋的右側有卡榫卡住


可以先將光碟機退出後，用一字起子輕輕扳開卡榫處


開了之後，在靠近螢幕處有幾處卡榫也要注意
不過是在安裝回去的時候要注意，很容易沒有裝好造成"澎龜"


現在好啦，鍵盤邊蓋起來了，拉走吧！
在圖中可以看到邊蓋有牽著一條藍色線，那是給WWAN卡用的天線

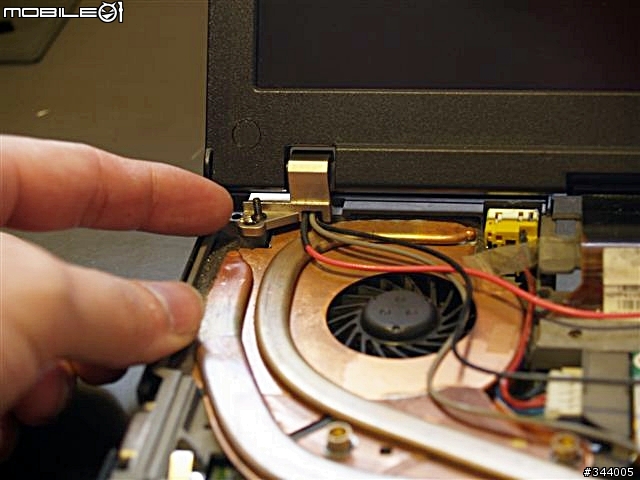

接著我們要來拆兩顆位於螢幕座的螺絲
左邊一顆


右邊一顆


拆解完之後，螢幕總成就可以跟主機分離了
這裡有個要注意的地方我忘了拍照了
要注意的地方是螢幕排線跟天線要記得先拔起，不然很容易扯到


現在就請動手將主機板上看得到的螺絲全部扭下來排排站好

手指處為風扇的電源，記得要先拔起
風扇的螺絲記得要平均的將螺絲鬆起


OK~風扇也分家了


T60這裡有個地方要注意，右前處這裡有一顆螺絲是將防滾籠跟底蓋鎖固的螺絲，請記得拆下，不然會發生悲劇...


變形金剛又分離了。主機板跟底蓋分家圖


可以看到趴下的內部，主機板其實很小片XD
這台的防滾籠做得漂亮之外，也提供了保護主機板的作用


重點是ATI V5200的晶片，拍一下！


脫得精光來一張(怎麼搞得我好像癡漢)

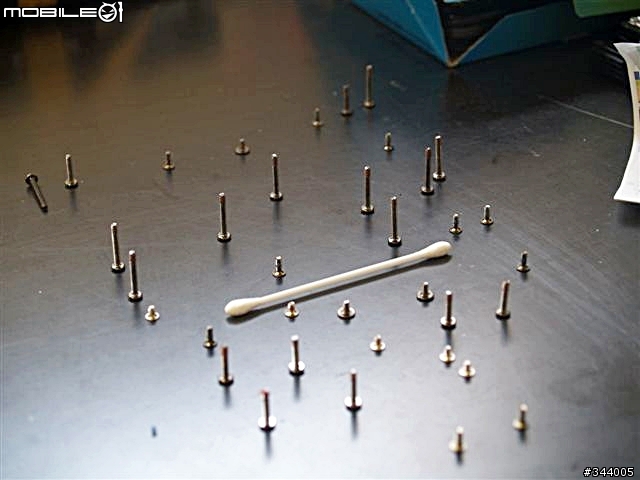

螺絲照位置排排站，這樣比較不會忘記哪個蘿蔔放哪個坑
棉花棒是區隔"底殼"跟"內部"兩區螺絲用


.
.
.
.
中場休息....
去喝杯水再來戰.....
.
.
.
.

現在來處理螢幕部分(剖腦？)


首先，拿縫針將四周的螺絲蓋片挑起


側邊也有


現在將正面跟側邊的螺絲全數鬆下後
請將你的指甲深深的深入螢幕邊蓋跟上蓋中間的隙縫中
向左右刷開(有人喜歡用信用卡，這時應該會有快感吧XD)


OK~拆下螢幕邊蓋後
接著要把螢幕拿起之前，記得要將小夜燈拆離他的座位


好！確定拆離了
這裡也是容易發生悲劇的地方，要注意


對了，還有藍芽跟高壓版的螺絲記得要拆(我又忘記拍照了...XD)

OK，全數拆離了....
然後我又注意到，在我拆離螢幕跟上蓋的時候，發現掉了這左手指的四顆小海綿
這海綿原本是塞在螢幕左側，不太像是緩衝用的，當然組裝的時候我還是給她塞回去。


拆完之後我有注意到這個地方
為什麼要在這裡開個洞，然後在蓋上螢幕後會看到此處有一貼紙蓋住，怎麼會有這樣的設計
原來這裡是安裝藍芽的地方
因為T60沒有藍芽天線，猜想是以本體來接收訊號
當上蓋蓋起來後，信號會被上蓋給遮蔽
因為這樣才考慮在這邊挖的洞吧


拆得精光了，每一件都給它抓起來刷乾淨
厚！灰塵有夠多的...記得前不久才幫他清過的...真是的

經過一番清理之後，組裝，又是生龍活虎一條～



以上～
報告完畢
(呼，搞了一個上午去了)

最後，謝謝觀賞！

對了，之後還會有朋友的W500會上台表演，請勿錯過XD
