[DIY] Canon EF-S -> EF 鏡頭改裝

緣起：
小弟手上的雞絲是 Canon 400D+原廠 Kit 鏡，
前陣子想體驗一下正片的魅力，所以入手了一台便宜的二手 EOS 50...
因為只有單機身，看來勢必要加購個鏡頭 EF的鏡頭...
(小常識：Canon EF-S 的鏡頭只有 APS-C 的機子可以使用，底片or全幅數位機只能用 EF 鏡頭)

於是就上某網拍逛逛逛.....
結果看到有人在賣一顆改裝過 kit 鏡，就是把 EF-S 改成 EF 接口，
看得我目瞪口呆，原來還可以這樣搞......
因為將來有打算上 Sigma 18-50mm F2.8 的鏡頭，
所以就拿這顆原廠小Kit鏡來開刀吧~
上網爬文的結果，大概找到了三個 DIY 教學說明...嘿嘿......
一起附上吧~
http://blog.xuite.net/cfcdiy/diy/31237
http://bbs.pcpop.com/070616/1015297.html
http://forum.xitek.com/showthread.php?threadid=274803
我主要是參考第三個，無忌論壇的作法。

準備工具：
1. 砂紙...挑最粗的吧，要磨的地方不少.....
2. 線鋸，鋸開屁股用的。
3. 三秒膠：等會看就知道 (Y)
4. EF-S 鏡乙顆 (廢話.....)

以下開始：

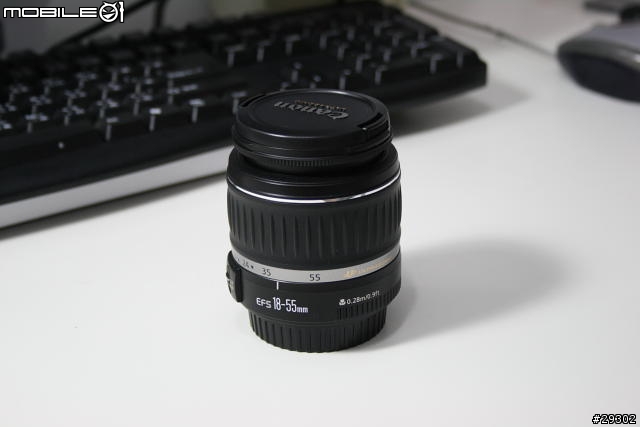

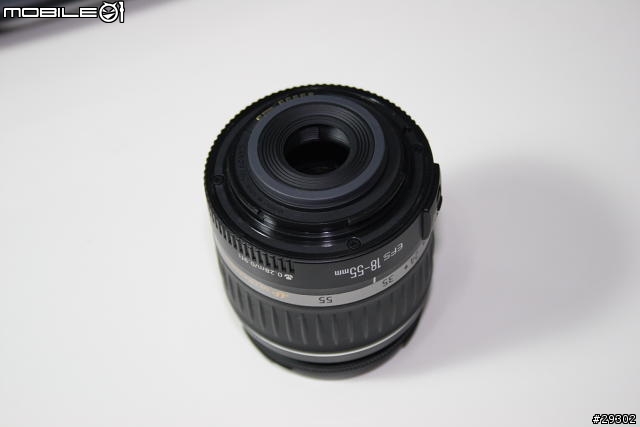

1. 驗明正身

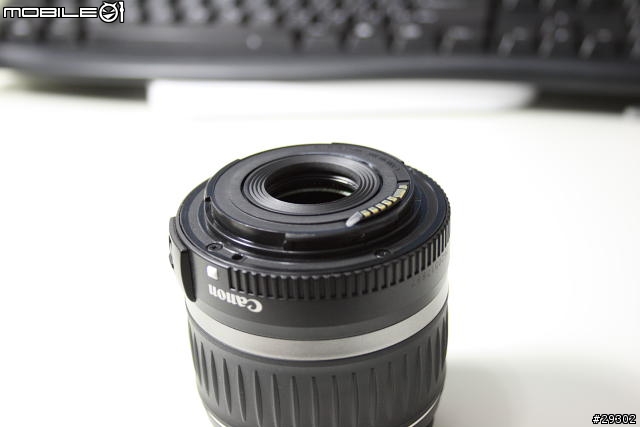

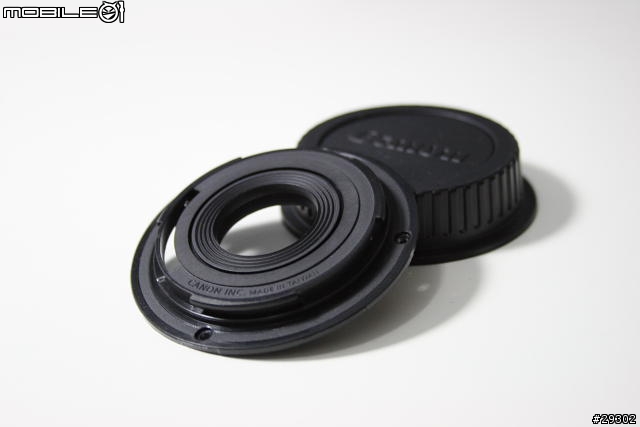

2. EF-S 卡口的樣子

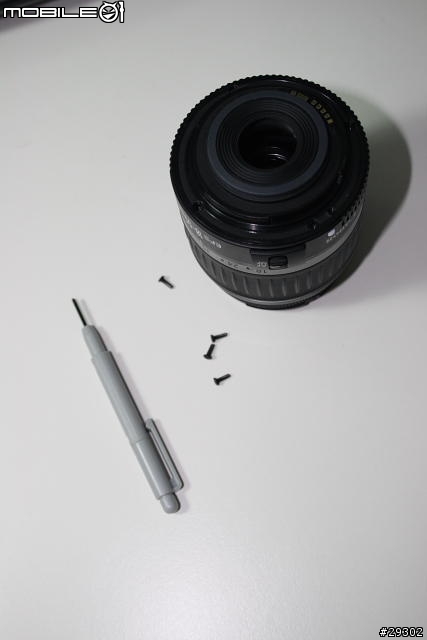

3. 把周圍四顆螺絲拆下來

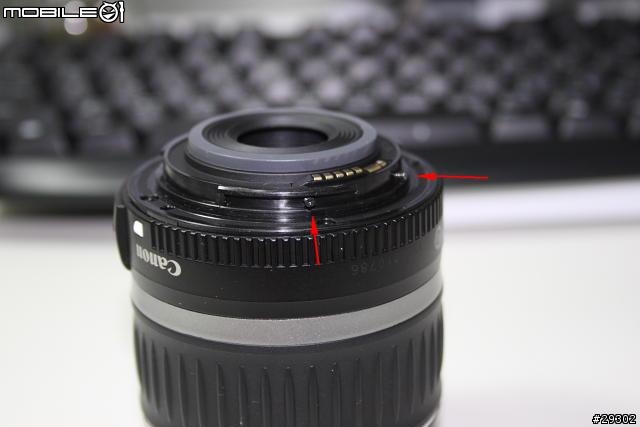

4. 電子接點的地方有兩顆小螺絲要注意

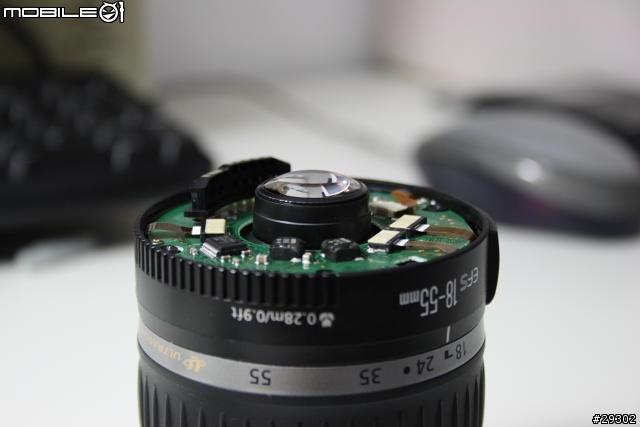

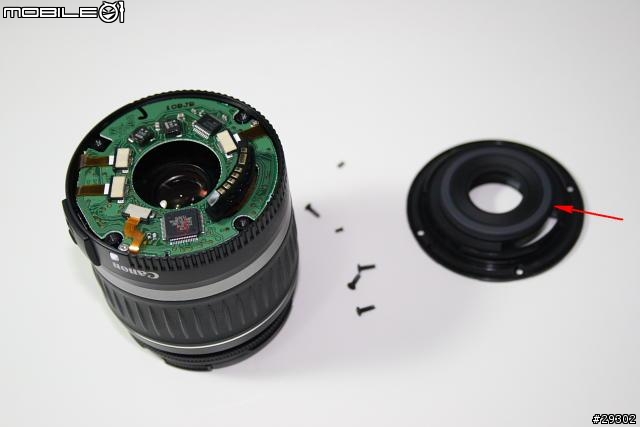

5. 拆下來的樣子，那個紅色箭頭所指的位置是一個橡膠圈，請直接把他剝落吧...(我忘了拍下來)

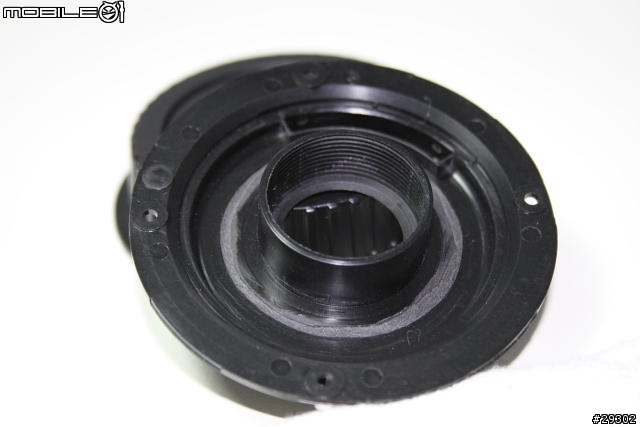

6. 拆下來的樣子...(拍這張照片的時候，已經鋸了一些了，所以有不規則銼痕...)

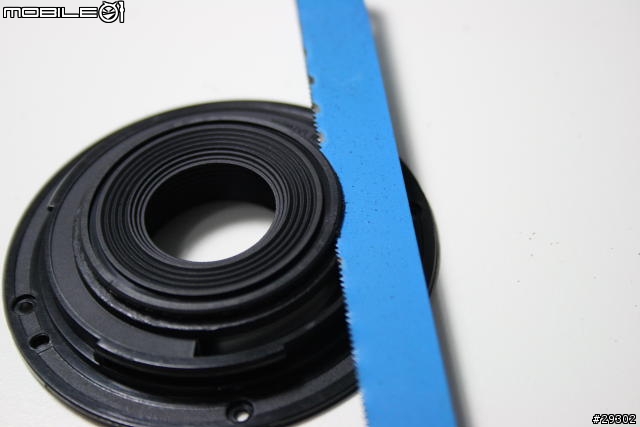

7. 就是這個樣子鋸，不過要注意，不要一口氣就用力把他整個鋸穿，請參考第8步的那個圖。

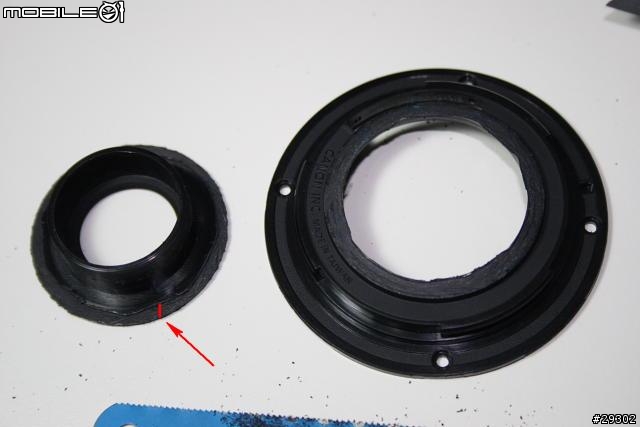

8. 紅色箭頭所指的那條紅線，大約 3~4mm，那環才是我們要鋸開的地方。
接下來右邊大塊的我們就稱它為 A，左邊自然就是 B 囉～

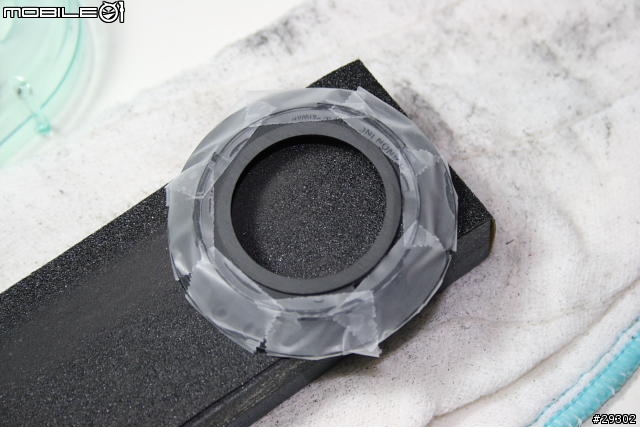

9. 接下來要把 A零件不平凸起的地方磨掉，把沒貼膠帶的地方全都磨平。

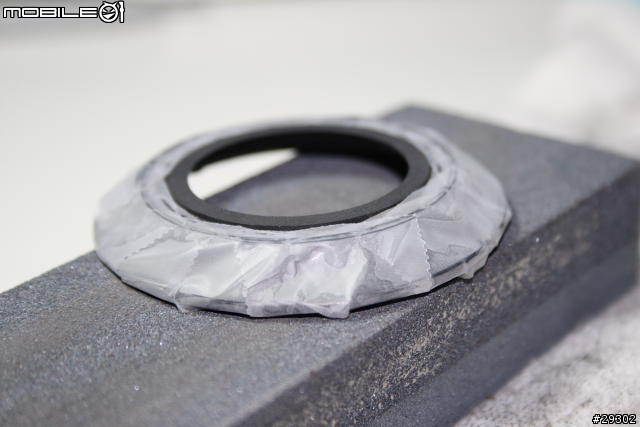

10. 貼多層一點，免得傷到不該磨的地方。



11. 要多平呢!? 請參考...

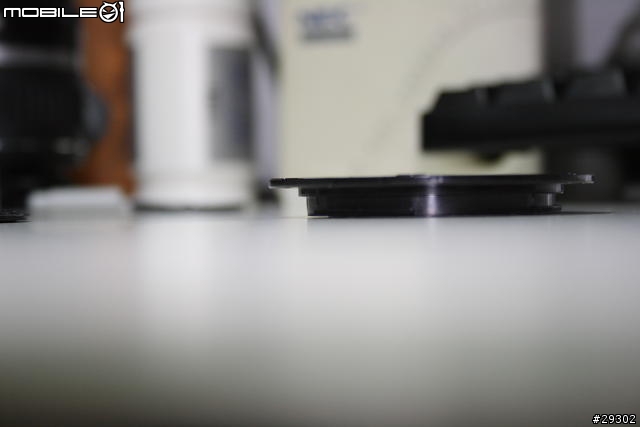

12. 多平呢!? 倒貼著桌面來看看...

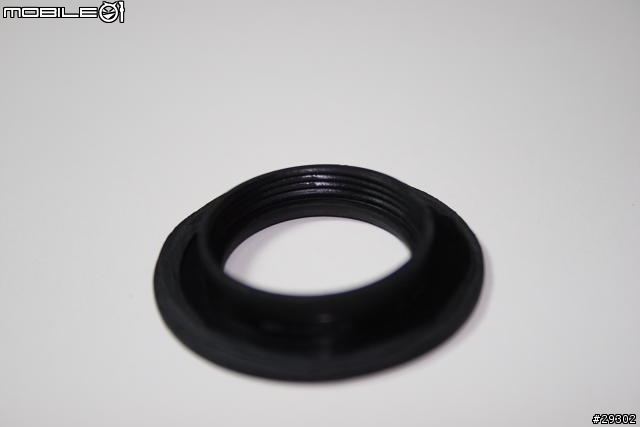

13. 接下來處理 B零件，照無忌論壇作法，他是說要鋸掉約四圈螺紋的長度。
我應該是鋸超過了...... 可是我在想，不鋸的話會有什麼影響，是會卡到鏡頭伸縮嗎!?



14. 先把鋸得醜醜的部份修一下，注意外圍大圈那邊不要磨太多，等等要調整。

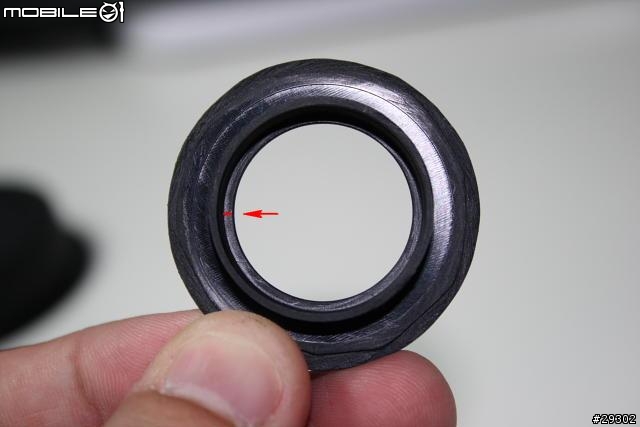

15. 內圈會突出一圈大約 2mm 左右的塑膠，那個要整個磨掉，因為會卡到鏡頭。(這是我覺得最難搞的步驟)

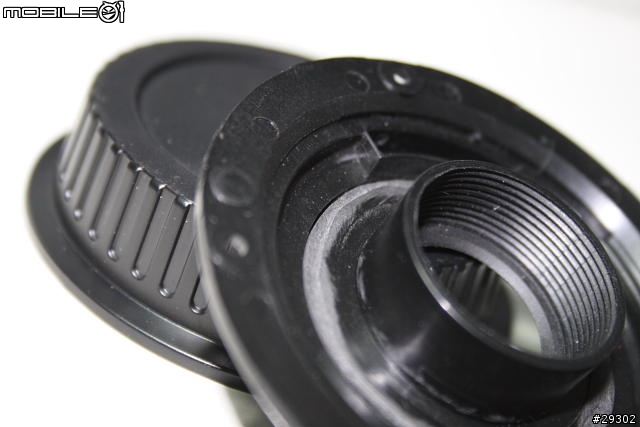

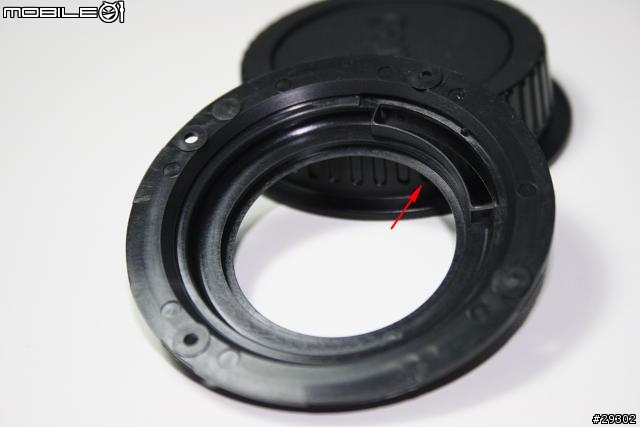

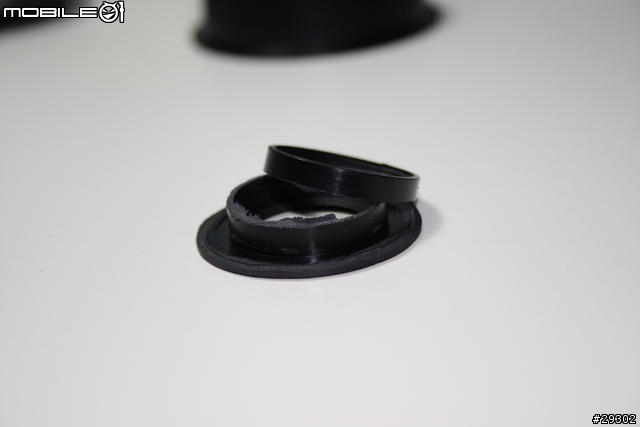

16. 弄好之後，把 A翻過來，箭頭所指處有個凹槽，我們要把B塞到這邊來。



17. 一開始B的輪徑太大，所以我們要慢慢把他磨小，磨到剛剛好可以擠入A零件的內凹槽。



18. 盡量磨到剛好可以塞入就好。這也是最後三秒膠要派上用場的地方....



19. 一切都弄好，黏三秒膠之前，最好把A跟B組合起來裝到鏡頭上，先試試看會不會卡到鏡頭。
尤其是18mm廣角端時，鏡頭會整個凸出來。第15步那個內環沒磨夠的話，就會卡到。

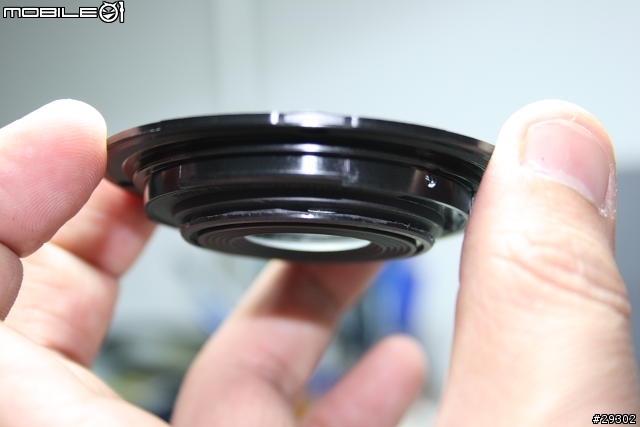

20. 上膠後的成品。膠不要上太多，薄薄的就好，太多的話，會有白白粉狀的東西從溝槽跑出來......

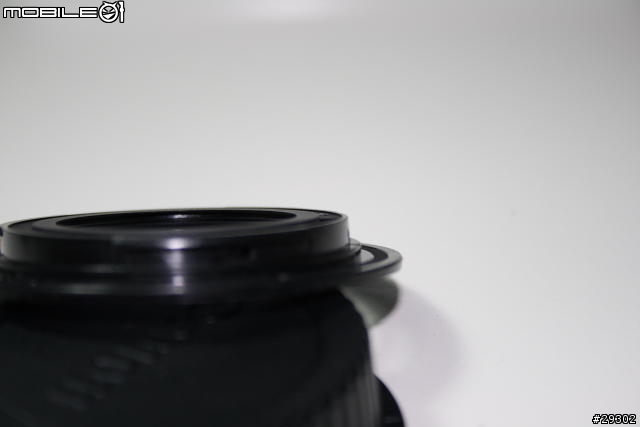

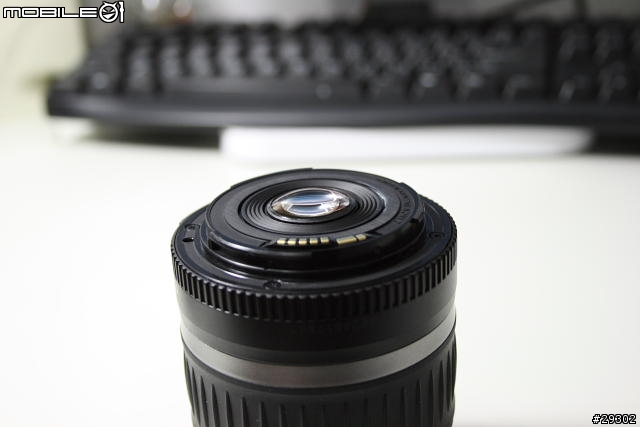

21. 裝回鏡身。大功告成！非廣角端的樣子。


22. 廣角端的樣子。




測試：
1. 400D 目前用起來都沒問題，跟朋友借了顆原本的 KIT鏡來比照，測光部份應該沒什麼影響。
2. 裝在底片機上在18mm端會有暗角，就像 lomo 魚眼機那樣，大約退到20~21mm左右就正常了。
測光數據則是跟400D+沒改裝的Kit鏡差不多。
3. 唯一的問題就是，底片機18mm的時候會打到反光鏡............淚......
沒辦法拿來當魚眼機玩了......

結論：
以現成的KIT鏡改裝成底片機可用的鏡頭，我覺得很值得了，尤其是底片機還可以玩到20mm的廣角～
至於打板問題，只要觀景的時候把暗角退掉，就不會打到反光板，所以實用上不會有太大的問題。
