[DIY]CRV3 自製LED第三煞車燈(update 12/20 新增室內燈)

最近上了幾個有關改裝LED燈的討論網站，對於將室內燈或是第三煞車燈從燈泡改裝成為LED燈深感興趣，剛好老弟對於改裝LED燈稍有研究，而且家中又有現成的焊槍..等工具，所以決定來自已改裝CRV3的第三煞車燈，改成LED格式的。
到Yahoo拍賣上面搜尋CRV3 LED第三煞車燈，也有現成廠商已經開模好了，價格大約1k左右，價格不貴，不過秉持著DIY的精神，自己來做做看，只要有電路圖，我想應該是不難做的。

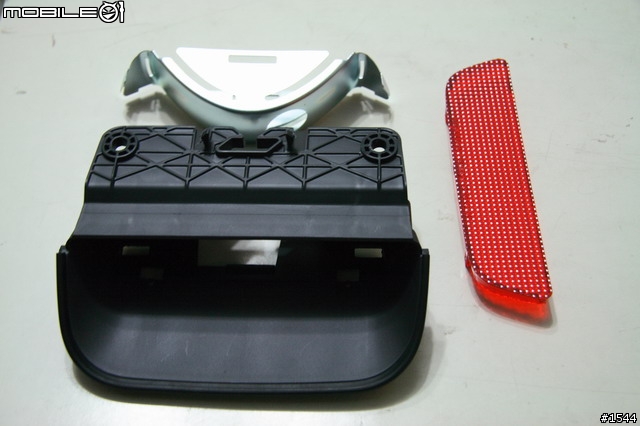

1.先把CRV3的第三煞車燈，從車上拆下來。

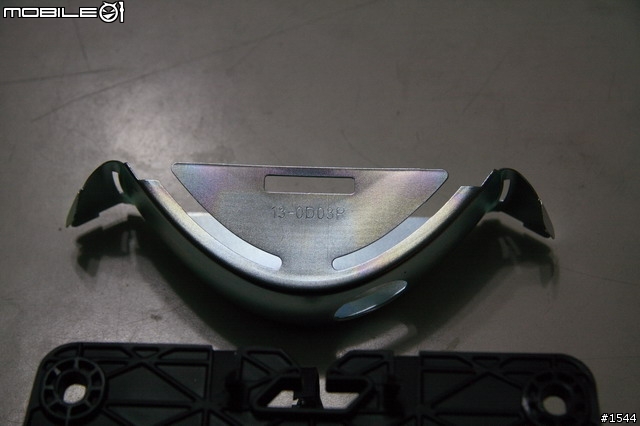

2.第三煞車燈的反光座。請小心處理，因為金屬的部份會刮傷人。

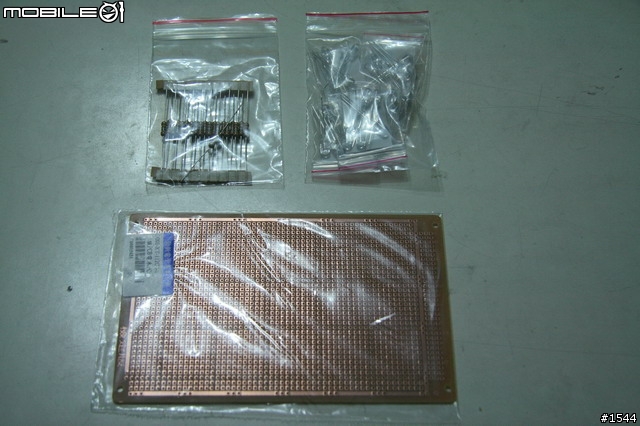

3.到電子材料行買些必備的材料。

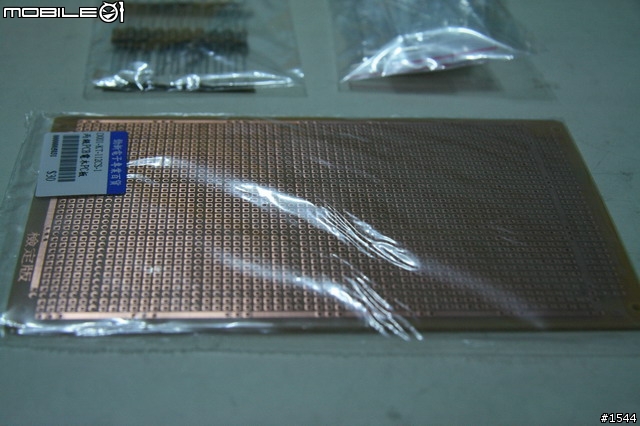

4.便宜的電路板，一塊只要30元。而且長度剛剛好，不需要再裁。

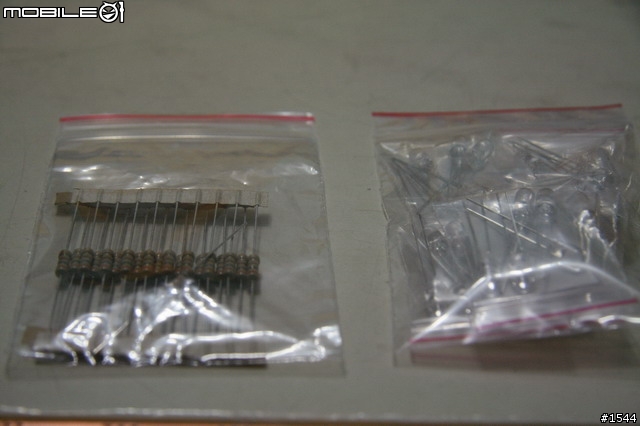

5.左邊是360歐姆，1/2W的電阻，總共10個一組5元，買了兩組20個電阻花了10元。右邊是6000mcd的超紅光LED，一包5個LED，價格是38元，總共買了8包，花了304元。


我的作法是將3個LED利用串聯的方式連接一個電阻，再將所有的LED並聯起來，詳細的電路圖各位可以上網搜尋一下，總共花了36個LED和12個電阻。經過精密的計算，電阻必須要保持在350W~400W之間，電壓要1/2W，所以我選用了360W這一組。

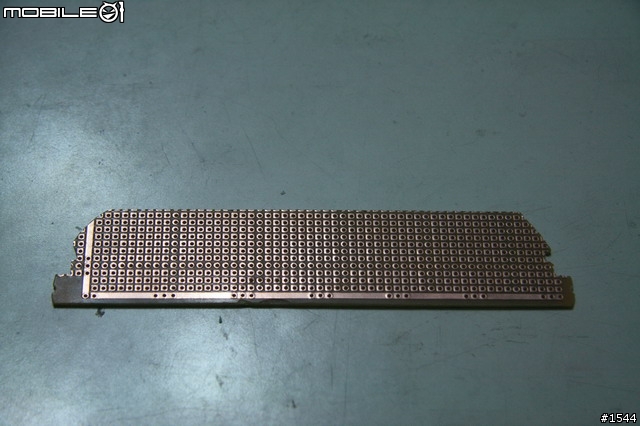

6.經過比對後，打算不用反光座，但是反光片我還要裝上去，讓最後作好的LED燈不會太刺眼而且反射較均勻。所以必須要將電路板裁切到適當的形狀，可以放進原來的位置。光作修電路板外型的時間就花了約1小時，因為電路板很脆弱，要用人工的方式利用砂紙將形狀修出來，非常費工，順便在電路板非金屬側貼上黑色的卡典西德紙，讓電路板更美觀。


7.中間焊接的過程沒時間拍照。經過3個多小時的焊接才把LED與電阻焊上去，並將正負極連出，以便後續的接線。

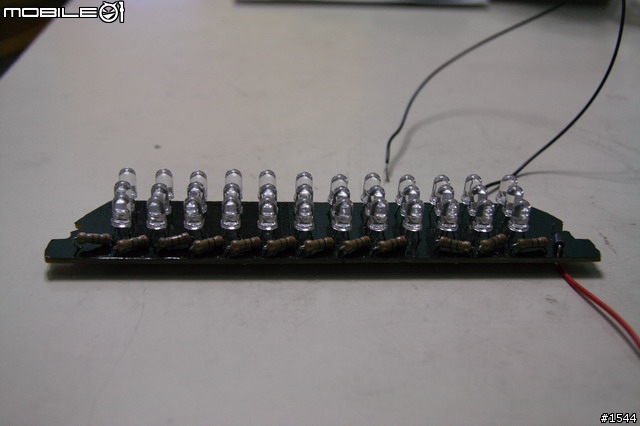

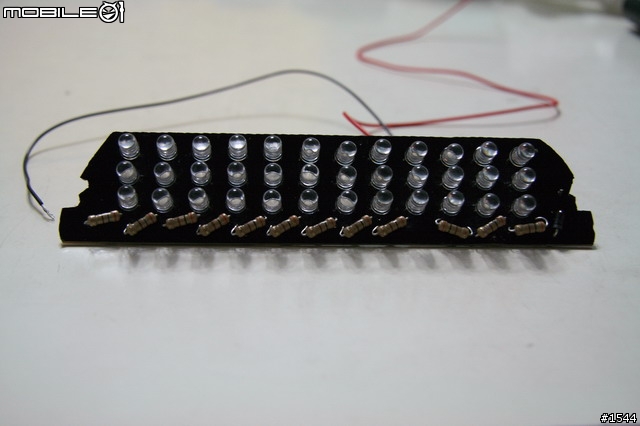

8.總共焊了36顆LED，爆亮，眼睛不能直射太久，否則眼睛會很花。

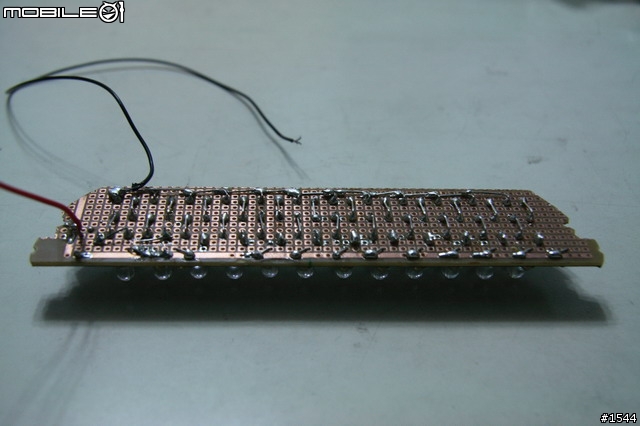

9.這是背部焊接的情形。

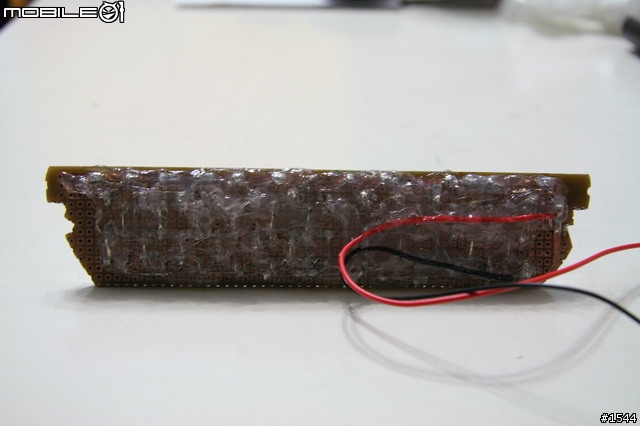

10.再利用熱熔膠將背部焊點的部分糊起來，減少短路以及生鏽的情形。


11.最後將焊好的電路板裝上第三煞車燈的位置，總算大功告成。


12.因為顧及到美觀的問題，所以在焊接LED的同時就有考慮到LED的排法。

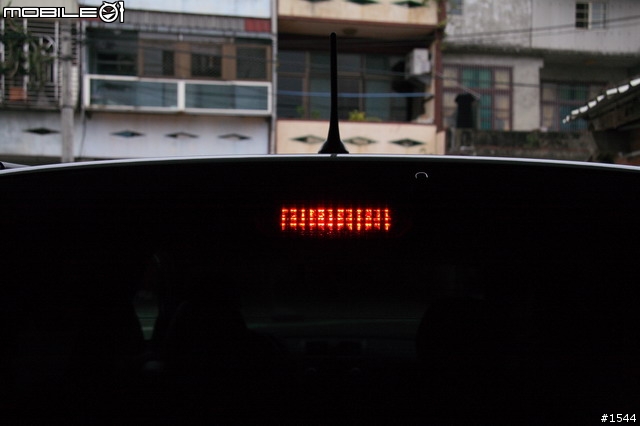

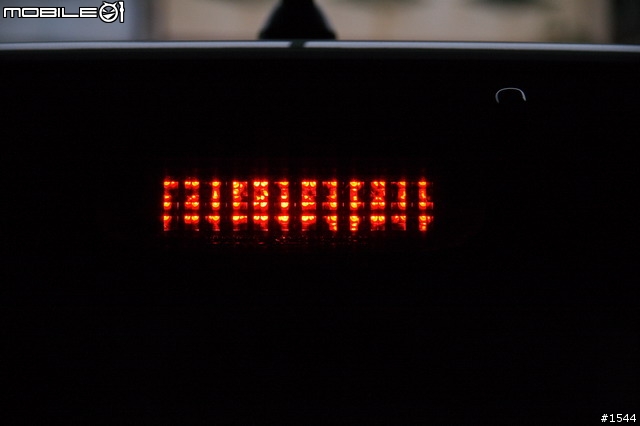

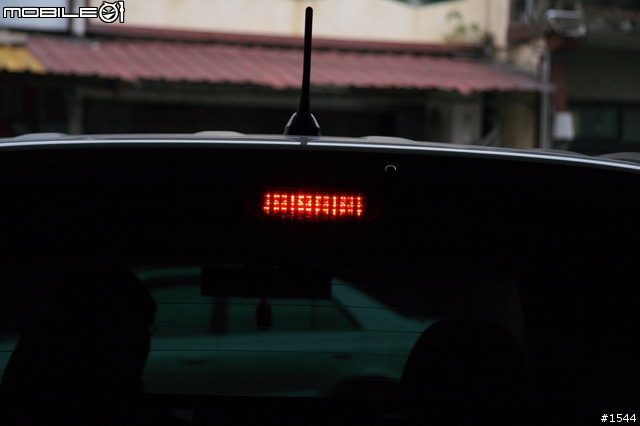

12.近照。效果相當好，辨識度相當優良。

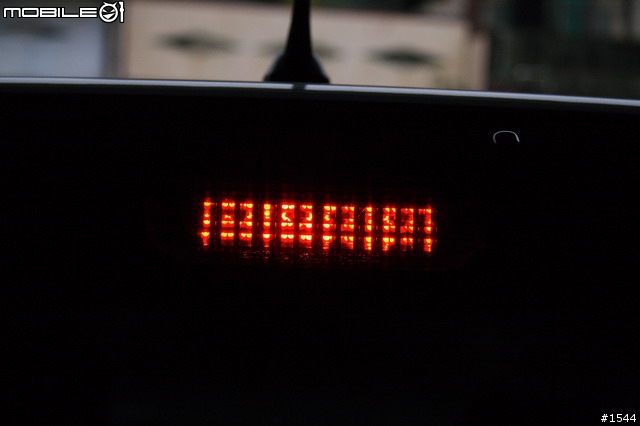

13.一顆一顆的LED很明顯，亮起來很漂亮。


星期六的晚上7點多開始動工，一直到凌晨1點多，整個大功告成。花了時間很多，主要是因為考量到美觀的問題，所以費了一點時間作layout的動作。從經濟面來看，整體花費不到1k，跟買現成的LED第三煞車燈便宜一些。會自己DIY主要就是享受樂趣與成就感，人生不就是這樣，『追求人生，享受生活』。


關於室內燈部份，趁假日的時候，花了一點時間已經做好。

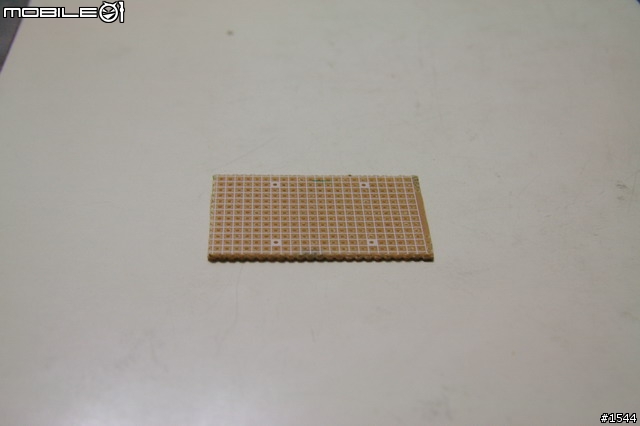

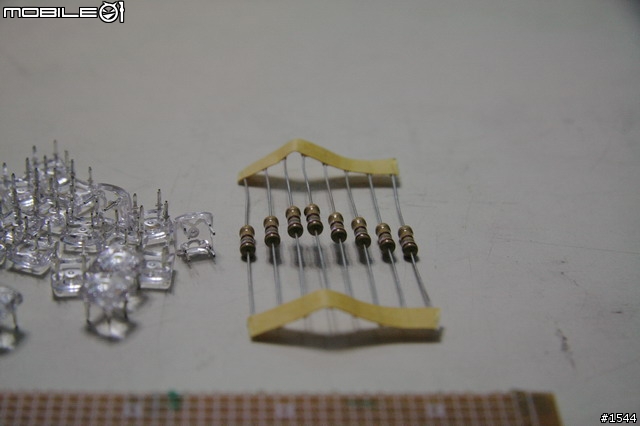

1.準備電路板，食人魚燈泡，以及電阻。

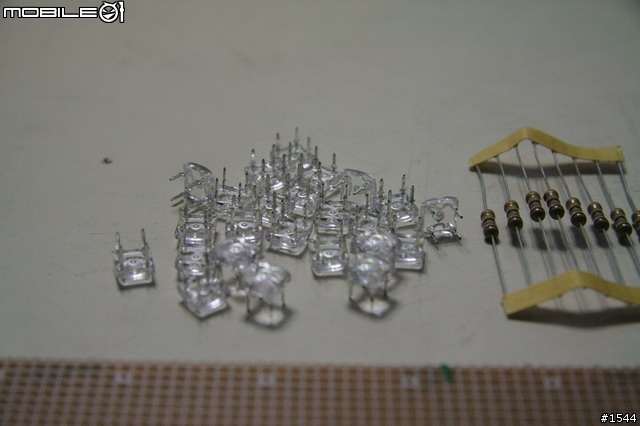

2.室內燈的部份改用食人魚燈泡。


3.電阻的部份，同樣是選用360歐姆，1/2W的電阻。


4.裁切成室內燈大小的電路板，同樣的這部份很耗工。


5.同樣使用3個LED利用串聯的方式連接一個電阻，再將所有的LED並聯起來，總共用了18顆食人魚燈泡。

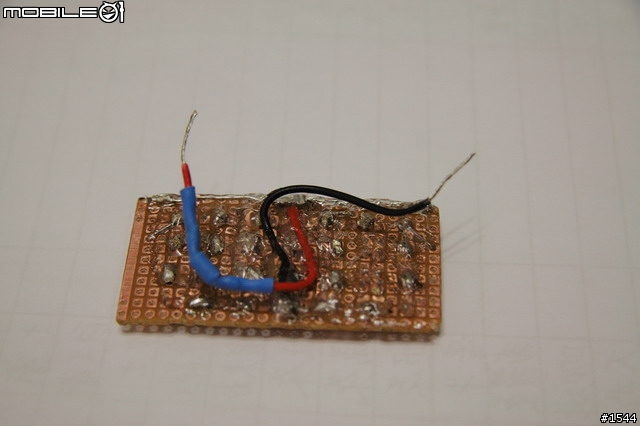

6.已經焊接起來的背面，背面也有糊熱熔膠，防止電路短路或生鏽。

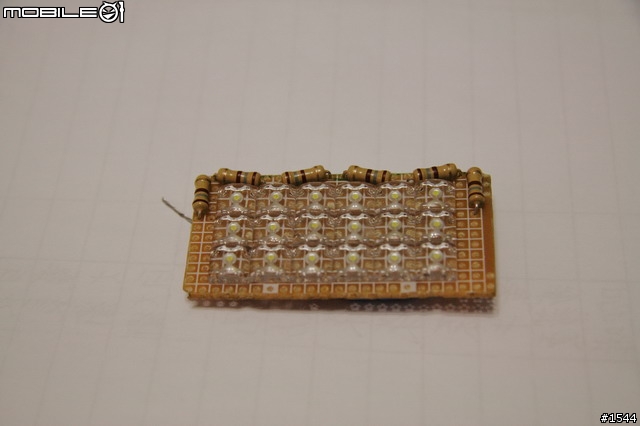

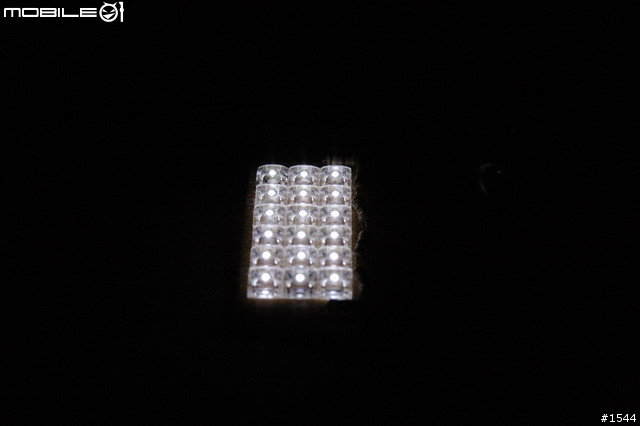

7.看看剛焊接的電路會不會亮，真的很亮。


8.完工，裝回原來的位置。

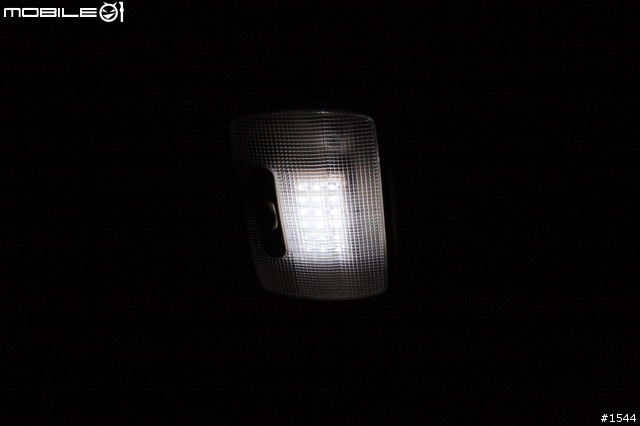

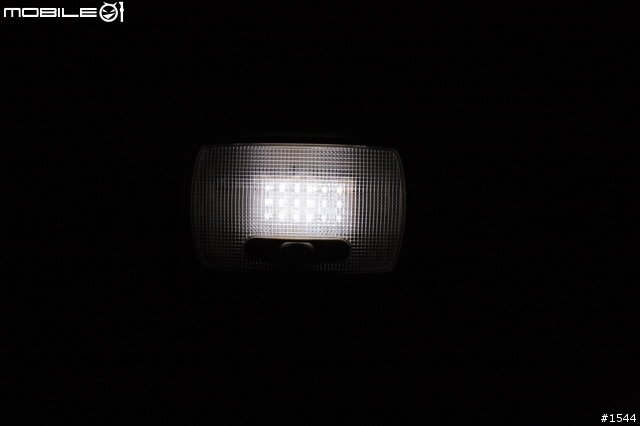

9.現在變成白色光，比之前的黃色燈泡亮很多。
