[DIY] 車尾燈(食人魚LED) 02/16更新

首先要先感謝ericsun0514大的熱情的回答我的問題,才能讓我沒有什麼問題的把它完成



當兵放年假趁著有那心情趕快的把它做完,不囉唆看下去了

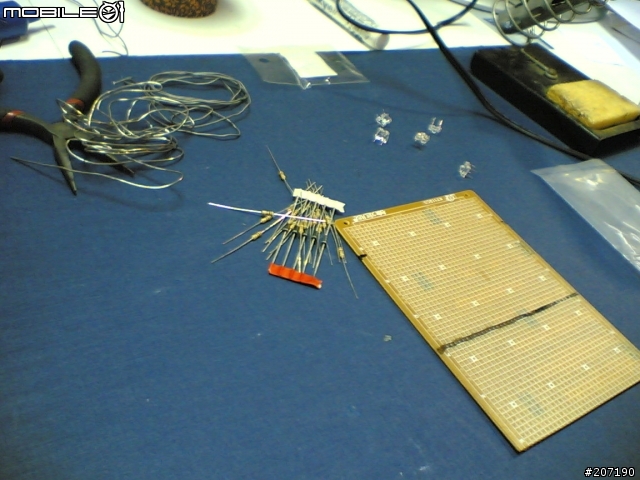

首先要先準備
尖嘴鉗
斜口鉗
烙鐵(20W~30W)
悍錫(盡量不要買10元的錫,因為不太好用)
洞洞版X1大小看自己的喜好
單芯線不需要太多
尾燈燈炮X1(最便宜的就好)
電阻(每3顆LED需要1顆,小燈也需要2顆)100歐姆的
2極體1N4001~4007皆可
食人魚LED看自己的需求

卡典西德不一定是必須品,為求美觀個人是買銀色的,但會比黑色或是其他顏色貴一點點


忘了一個一個步驟拍照,




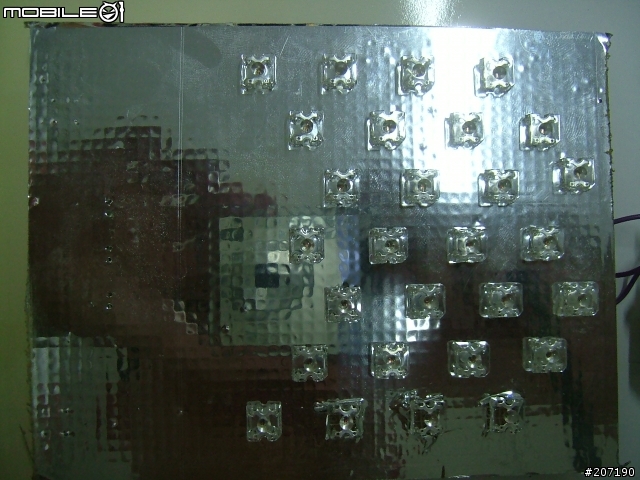

正面照以貼上卡典西德

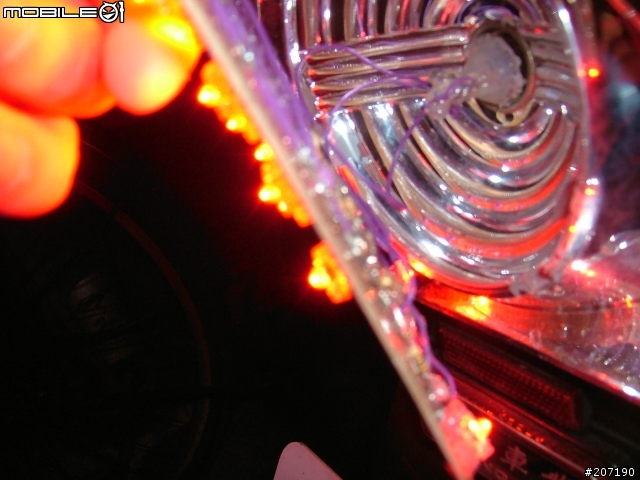

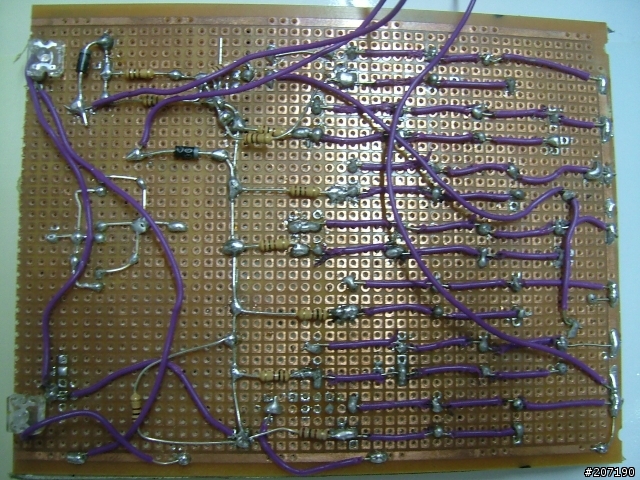

反面照



眼尖的各位應該有發現後面我悍了2顆LED在後面,那是因為想要讓燈罩裡面都有一點光線



食人魚LED


普通LED



做這個大概花了4個小時吧....加上和朋友聊天啦.....
零件錢共花了NT238元上下(電阻+30顆食人魚LED+二極體+版子)其他的東西是本來就有的
如果是要用普通的高亮度LED做大概也要NT150上下(50顆LED+電阻+二極體+版子)

電路圖

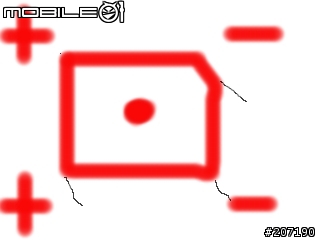

led腳位

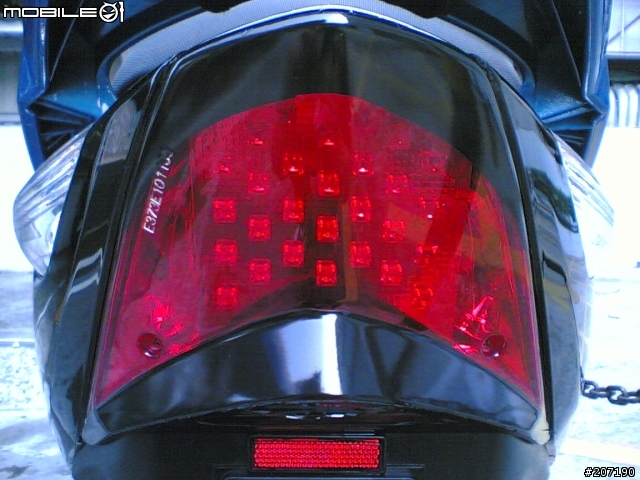

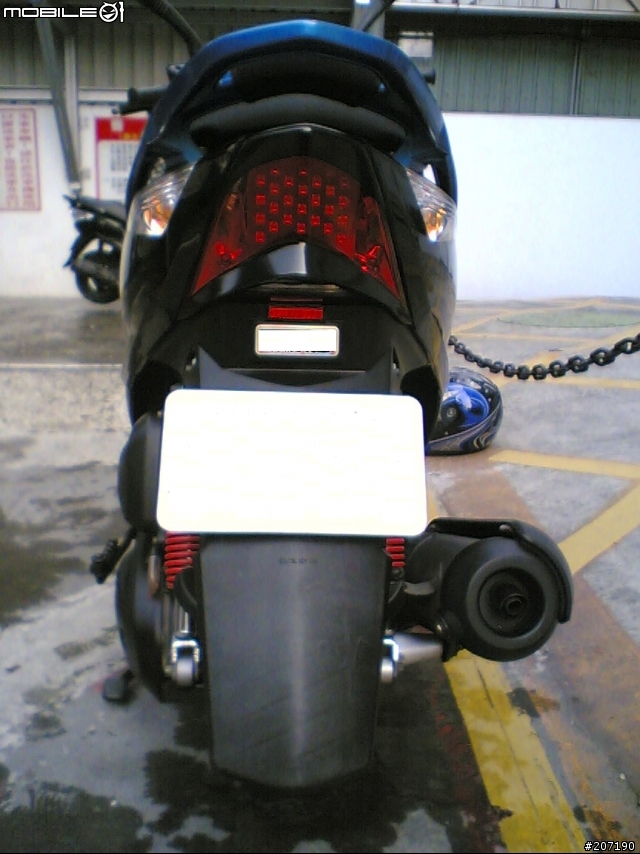

未開燈

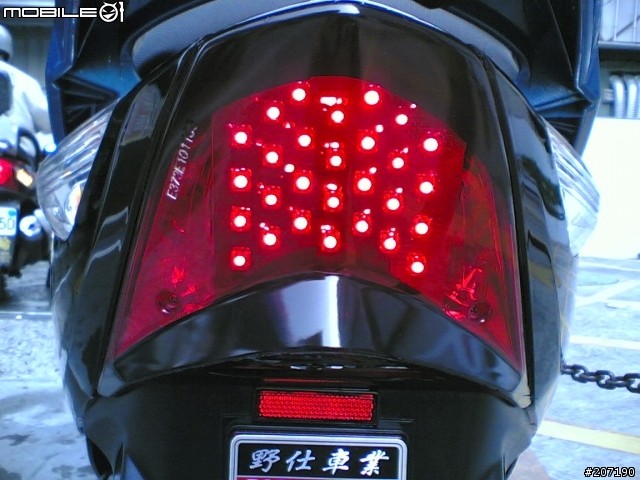

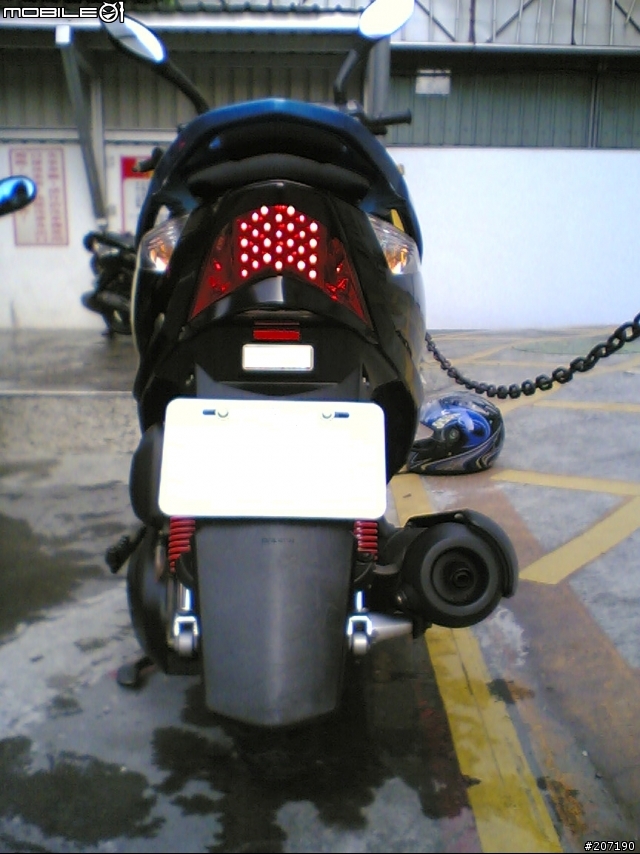

開小燈

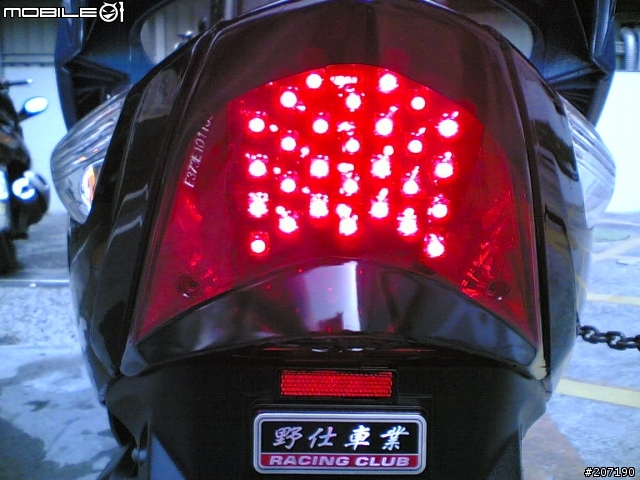

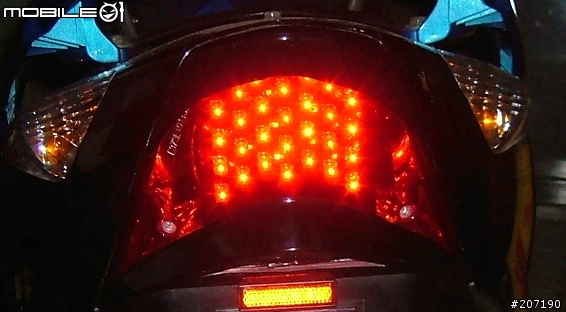

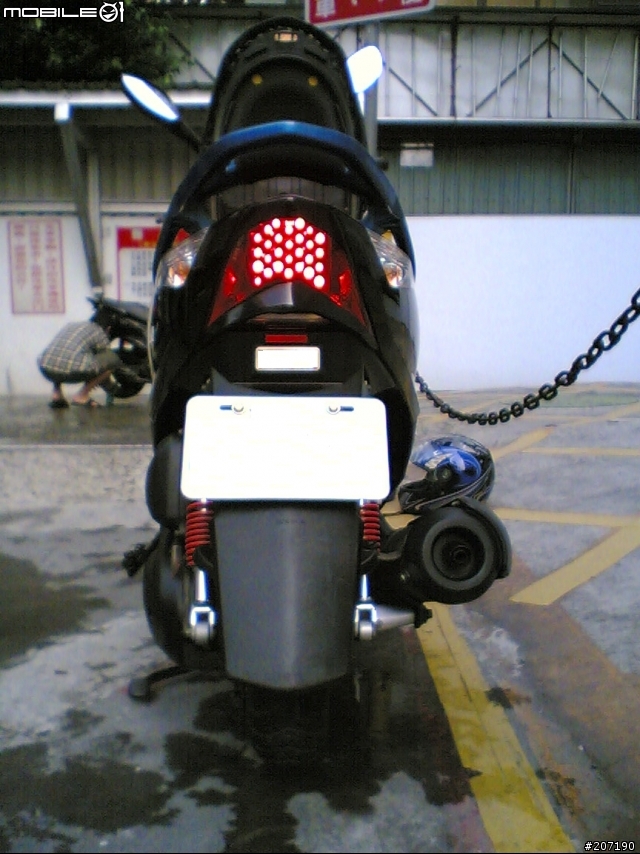

煞車燈
