最近剛好有站友在詢問有關強光線組的問題
剛好我最近也要搞這個
雖然市面上已經有現成品可以買
可是有些人就是喜歡用DIY比較有樂趣也比較省錢
在這之前先了解一嚇繼電器是什麼吧

似乎還有很多人不太懂繼電器的真正作用在哪
當初我也在這部份摸索很久
爬了很多文章
不懂就是不懂
原因我想應該是
被方向燈的繼電器給搞混了

廢話一大堆
重點就是
繼電器基本上只是一個用電磁線圈的開關
就像用電磁鐵把原本分開的兩根鐵


吸在一起導通而作動


這樣看似乎多此一舉
可是一般的大燈、喇叭、或是電子材料行的搖頭開關
都只能承受小電流
瞬間電流過大的話接點會產生火花造成氧化
進而加速開關老化
而繼電器則可以承受到30A的大電流

我們便可以依照繼電器的作動原理及特性
改裝成我們所謂的強光線組
或是搞個穩定的線組承受喇叭、車充、電動板手等大電流

至於繼電器線路怎接?
一顆車用4腳繼電器的腳位編號有(30、85、86、87)
85、86其實就是電磁線圈的啟動電路
而真正要連到喇叭、大燈等等的是在30和87
習慣上直接從電瓶拉正電接到30
87拉出來接到(大燈、喇叭...)的正極端
負極端直接拉回電瓶負極
而原本線路中的正負兩端則直接接85、86
這樣我們就可以使原車線組只驅動繼電器線圈
就不會有電流過大等種種困擾
而改裝電系(大燈、喇叭等)走的是另外拉出來的線組
出問題也只會在這線組出問題

繼電器原理搞懂了

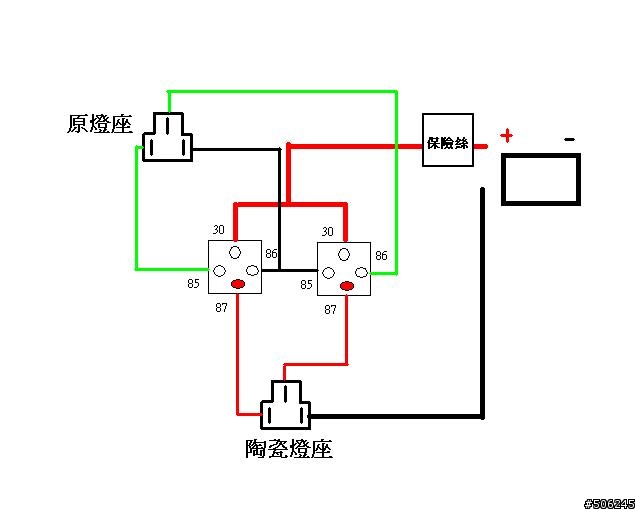

那就直接附上一張強光線組的電路圖

強光線組原理及製作電路

一般大燈都會有遠燈跟近燈
兩個各需要一顆RELAY去控制所以要有兩顆RELAY
從原本燈泡的線路中把遠近燈正電的線分別拉到RELAY的控制線圈接頭上(85 or 86)
再把另一端拉回原本線路的負極
最後分別把兩顆RELAY87端拉線到陶瓷燈座上
負極拉回電瓶就搞定了

保險絲的部分先複習一道公式
P=IV
假設用130W燈泡
機車電瓶12V
130=I*12
130/12=10.8=I
電流要10.8A
因此保險絲至少要有11A通常都用15A
如果像新勁戰PASS燈遠近不會一起亮的話用15A即可
不過有些車打PASS燈是遠近一起亮(例如馬車...)
這時就要把遠近消耗電流都算出來
(130+100)=I*12→I=19
算出來19直接買個20A保險絲即可
zsuper0405 wrote:
最近剛好有站友在詢問...(恕刪)


好文當推阿!
真是認真~


雖然我完完全全看不懂公式
有法律問題歡迎免費詢問唷! smile6746@hotmail.com
有"聽說"強光線組容易燒 真的有這問題嗎?
還有GIANT*****跟光神牌哪一種比較好阿?
東看西看 wrote:
有"聽說"強光線組容...(恕刪)

看完原理再去看看強光線組容易燒是不是跟拔獅子鬃毛長頭髮一樣

我這是DIY牌決對比其他牌好
dougmichelle2001 wrote:
好文當推阿!真是認真...(恕刪)

公式只有一個P=IV而已
應該沒有看不看的懂的問題
只有想不想動腦筋的問題
早期的線組 除了relay之外 有些廠商為了效果特別多加了"升壓加強器"這部分...大部分廠商管他叫"強光器"...
就以光神x特來說 就有relay+線組 與 relay+線組+強光器 這兩種包裝
坊間所謂不建議裝強光線組 否則燈泡容易燒 指的是後面這種規格
讓你的燈泡在不正常的環境下工作 壽命必然減少
但罪魁禍首並不是relay 而是那強光器在搞怪
(但是現在有強光器版本的線組幾乎已經看不到了)
久而久之 大家把單純只有relay和線材+耐熱插頭的組合也叫做"強光線組"了.....
但是這種組合並不會"強光"
它只是讓你的燈泡從電瓶得到較穩定的供電 受到車上其他電系產品的影響較小
而且線組所搭配的線材通常較粗 一般來說是14AWG 比原廠所搭配的電線粗的多 阻抗較小
綜合以上優點 讓你的大燈燈泡能夠發揮他應有的亮度~

就像是同樣是飛利浦100/90W燈泡 為何有裝線組與沒裝線組 在亮度上還是有差?
不是都是同一款燈泡嗎? 原因就差在上述的兩點理由
而且要注意的是 因為100/90W的燈泡熱度比60/55W高的多 原廠插座的設計並不適用於該熱度
故可能有過熱熔化的危險 所以就算不上線組去做獨立供電 也請裝上一組耐熱插頭
市面上有耐熱塑膠與耐熱陶瓷兩種產品 均可選用

希望大家都能DIY愉快^^





好文+分
當初也是研究了許久relay
後來還是買g牌的來接一接比較省事...
zsuper0405 wrote:
公式只有一個P=IV而已
應該沒有看不看的懂的問題
只有想不想動腦筋的問題

當初我是還沒搞懂就裝好了...
現在來看...作法懂了...但原理卻半懂不懂....

用電去開 開關..???

不過...加分是一定要的...DIY文越來越少了...
因為是線圈捲起來後 導電會產生磁性 然後就把那塊鐵片吸過去了= =

這是電磁鐵的應用呀~~
zsuper0405 wrote:
最近剛好有站友在詢問...(恕刪)



大燈通過的電流是這樣計算的嗎!?


小弟明天拿新的燈泡測試按看是否符合樓主的功率



個人都是用電表來測量電流A
