請問這繼電器要如何接法

http://drbrhbym.myweb.hinet.net/ABCD0010.jpg
http://drbrhbym.myweb.hinet.net/ABCD0011.jpg

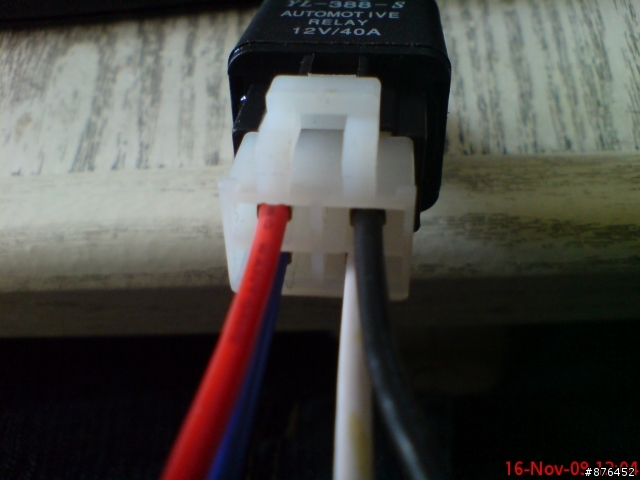

剛買了一個繼電器~
要接上大燈
請問一下這四條線
要如何
哪二條是入電
哪二條是出????
電子材料行的老闆也跟我亂唬爛的~~`
接不通~~~

藍接電池+
紅接大燈
白接+
黑接負

紅接電瓶
藍接你要接的電器
黑白接原線組的線
~,~!!我照第二位大哥那樣接法~~還是不行呢~~
第三位那個~~我看不懂~~.
我只是很簡單要從電池接電進入然後出來接到hid的定器上而已
自己測試看看吧~
紅黑一定是一組
藍白也一定是另一組!

紅黑(藍白)接上正負電看會不會有答答聲,有聲音的才是正確的電源進!
(測試的時候是抓著線,一頭固定住電瓶一端,另一條線點一下電瓶另一端,正常繼電器沒有限定正負極,所以不要煩惱正負在哪條線!)
那沒聲音的那兩條就接燈泡正負極!




我不太懂~
不過有些繼電器的接法又不一樣!
以圖上來說~
正負極找到了,那另一組也可能是送電後的正極和沒送電的正極,燈泡統一使用搭鐵的負極!
機會可以錯過,心情必須好過
紅線接大燈....
藍線接電憑正極......
黑線接大燈控制線.....
白線接負極......
就這樣子....
圖我就不會畫了....
只能口述
再快也要七天~
都說那麼清楚了
你還是不會接
那建議你去車行讓人家弄
不要賠了夫人又折兵
卻只要省那幾百塊
free731028 wrote:
http://drb...(恕刪)

你是什麼車要改的?
三用電表隨便抓兩條來測,

有讀數數字出來的一組,就是接大燈開關用的,

繼電器只能控制一條電線的斷或是通,一般好像都用來控制正極,負極就沒經過繼電器而是直接接hid,

電池直接拉線出來要加保險絲,我是用200/12=16.67所以用20A的

200是因為我的燈泡遠燈100瓦近燈85瓦,100+85=185算200

200瓦/12伏特=16.67安培,所以用20安培保險絲加裝在電池正極一出來那邊,

其他延伸出來的東西hid或高瓦大燈都沒加保險絲了~~~

如果有加點煙器,則保險絲要加大一點~

diy真的很有趣喔~~~
這是台製h3型霧燈的隨盒廉價relay. 盒子背面有彩圖說明, 非常清楚.

三樓寫的是對的.

六樓寫的是錯的.


之所以不會亮, 是因為霧燈的負極是要另外接一條負極接地, 不是直接接這條黑線,
這裏的黑線只是驅動relay的負極, (白線是驅動relay的正極. 黑白是同一組用的, 只是控制閞關的on/off)


我寫清楚一點,

藍色, 去接 安定器(霧燈燈泡)的 正極
紅色, 去接電瓶正電
黑色, 去接電瓶負極, (或是車台任意一點都是搭鐵, 全車金屬都是負極接地)
白色, 去接閞關的正電 (鎖頭正電, 或是小燈正電, 拉出來後, 串接一個開關, 後面再接這個白線,
用黑白這一正一負, 去通導吸relay電磁,
使得紅色線的電瓶正電, 能從藍色線出來.)

簡單講, relay只是控制電瓶的正電,
平常紅色和藍色是斷路的.
白和黑色通導後, 電磁閥才使 紅和藍接通.
所以,
安定器的負極, 是和這個relay沒有關係的,
要自己去接一條接地負極到安定器的負極. (和relay上的黑色線接在一起也沒關係,只是共享全車都通的負極電而已. 就安定器而言,直接拿一條粗電線,從電瓶負極和安定器負極對接最佳. relay上的黑色線只是給開關用,電流不必吃大的,隨便拉個車身搭鐵負電即可, 要拉成和電瓶負極頭相接是可以, 但沒必要, 電瓶負極頭上一堆端子,很雜亂)
