用來拍照的是SYM 悍將4v碟煞版.這台車齡應該有14年了(就是阿帝拉後續版)

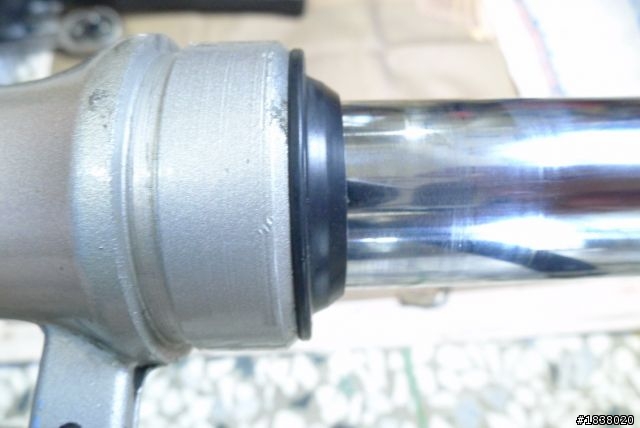

上個月發現前叉油封漏油了.想省麻煩給人換.

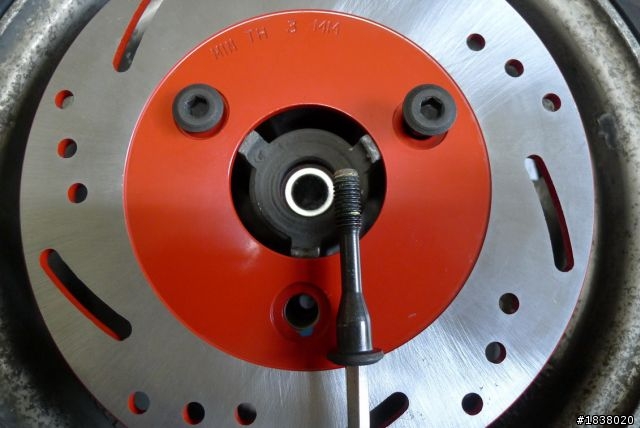

但算了算除了.防塵套.前叉油封.前叉油.還要換的有1.輪胎2.碟盤3.碟煞皮4.
拿起計算機..嗯.這些給人換4-5千跑不掉..>!!<
算了.拖老命自己動手吧>.<
之前就有看過關於換前叉油的文.但好像沒有提到換油封.所以就來發一下文了

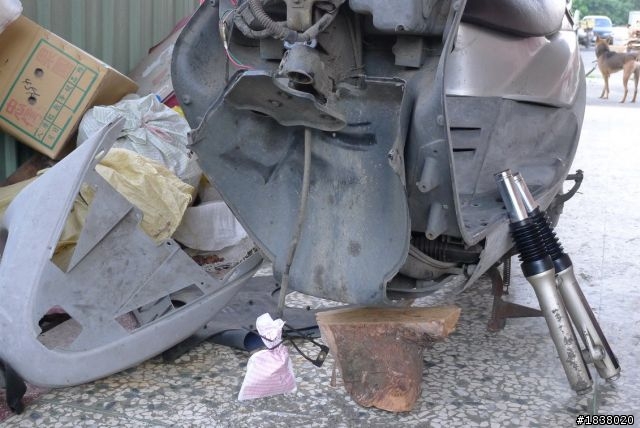

在拆的過程中手髒的很.所以就省下前面的步驟.直接從前叉開始拍照

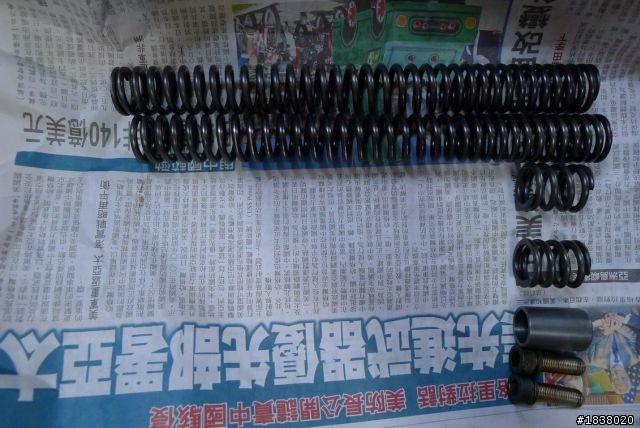

註1...照片中有一個姿勢不對了.(長彈簧反了)
是在後來才發現原來我在拍照時.彈簧姿勢都反了^.^
但都裝上去了.要我在拆下來重拍我會暈倒...>!!<
在此註明一下
都是因為只有一個人要拆.要拍照.怕油污會留在相機上.一直穿脫手套ˊ忘了注意姿勢.所以沒去注意到彈簧姿勢反了
我個人是很不喜歡帶著手套做事.因為手感會變差
(這只是我個人的感覺.我還是建議要換的人.還是要戴手套.才不會被利角割傷)
註2...如果要用洗的一定要把柴油.媒油.沙拉脫...等等所有的清潔品
擦乾>吹乾>擦乾>吹乾
如果沒有清乾淨.那管內的油很快就變質了
因此沒法吹乾的話.個人建議還是別用清潔品.用擦的就好了
註3...O環.及油封環一定不可以用尖嘴鉗夾.會破壞它的表面

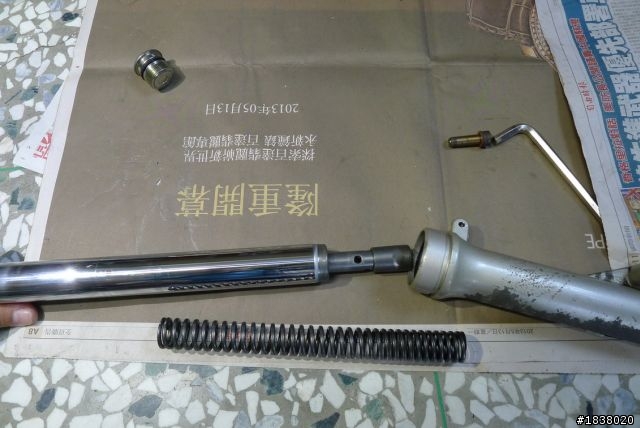

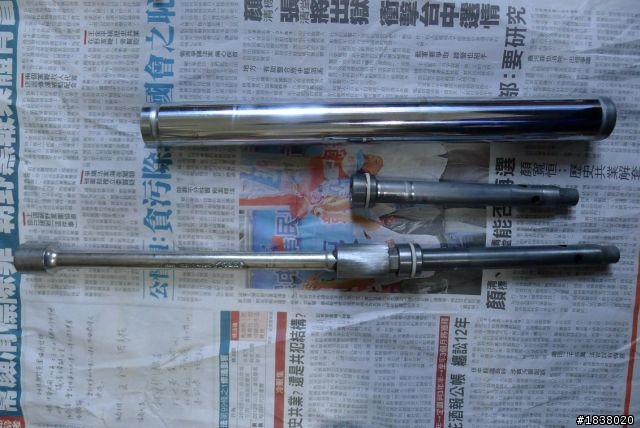

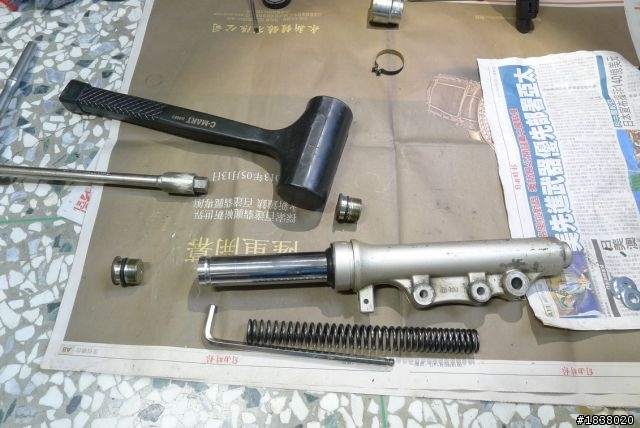

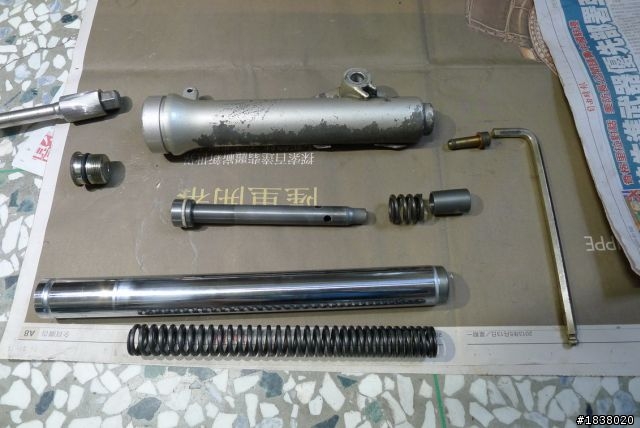

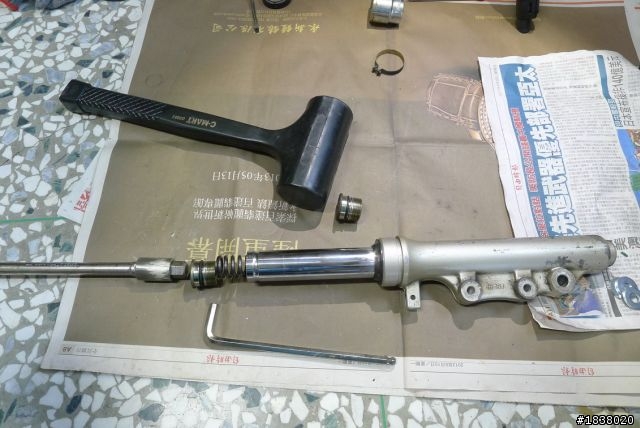

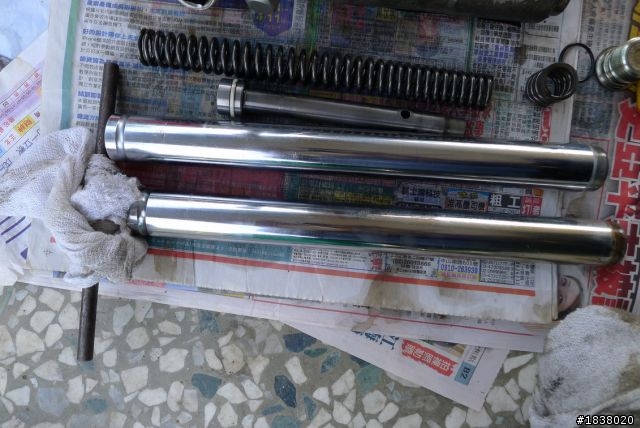

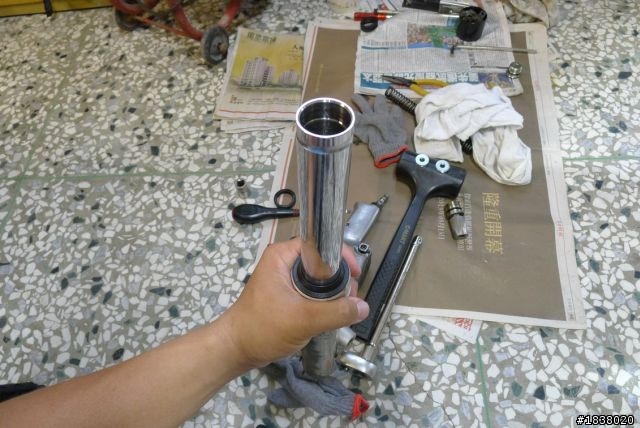

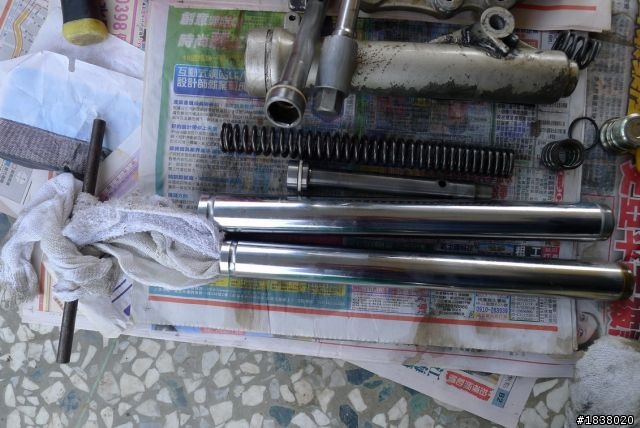

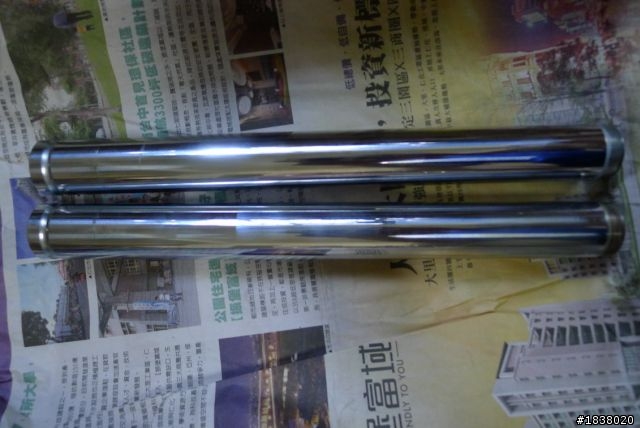

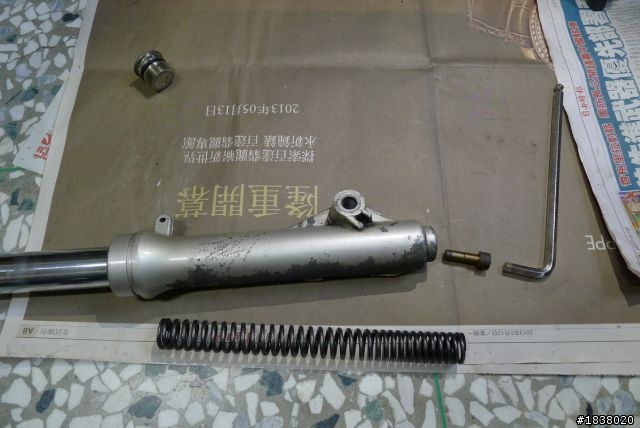

拆開後的全部圖.用柴油洗過後>用風吹乾>在用8*外六角T桿包著布擦內管

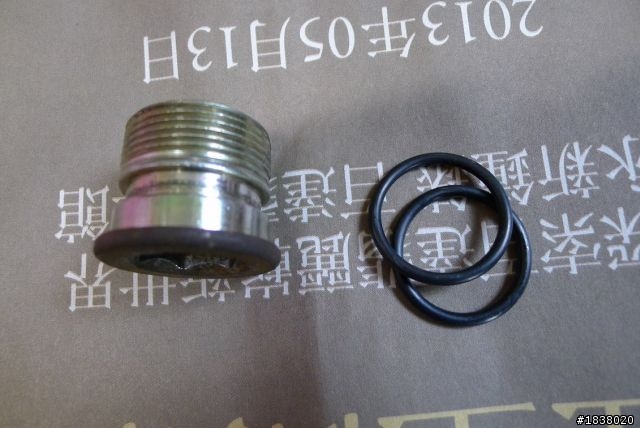

17*內六的O環也一並換掉.因為既然拆了就沒差這幾塊錢一並換掉.規格是內24MM線徑2.5MM
找了好幾家.最後找到最接近值的.因為O環的尺寸實在是太多了.沒有一家會全部備齊的
為了這O環等了好幾天

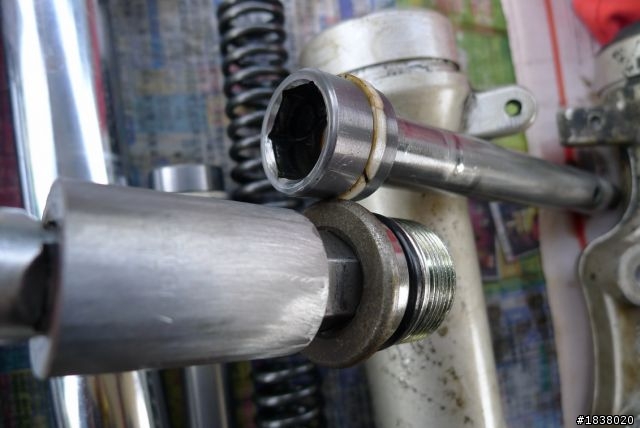

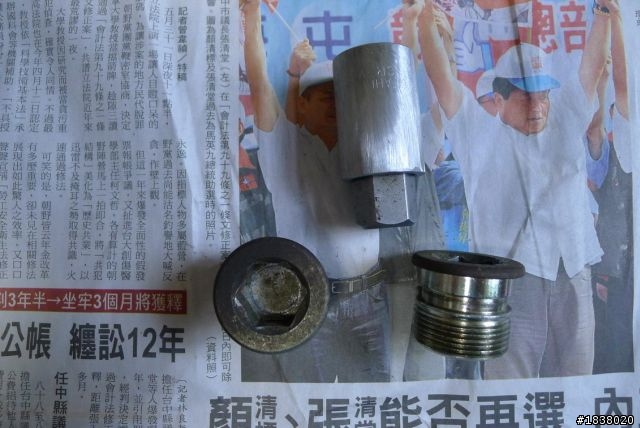

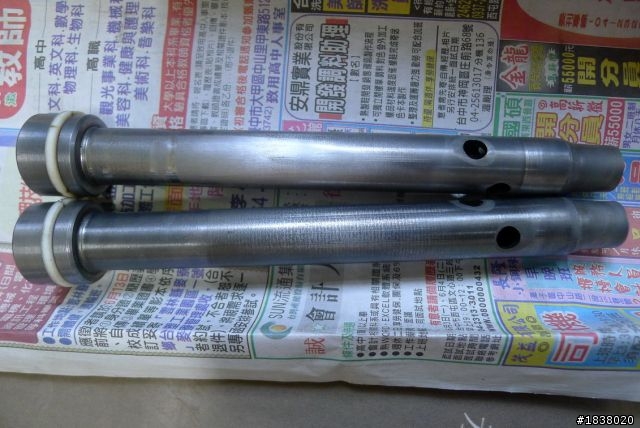

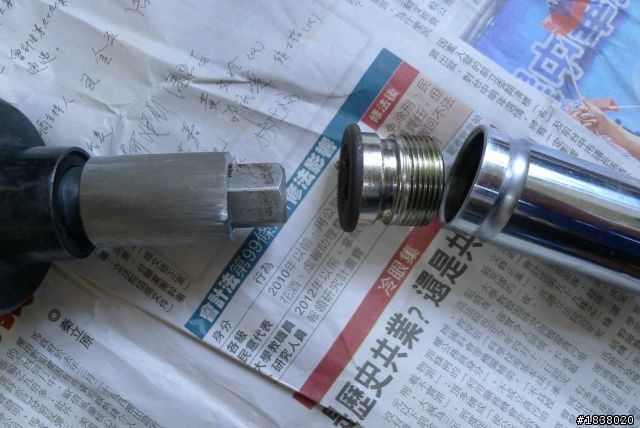

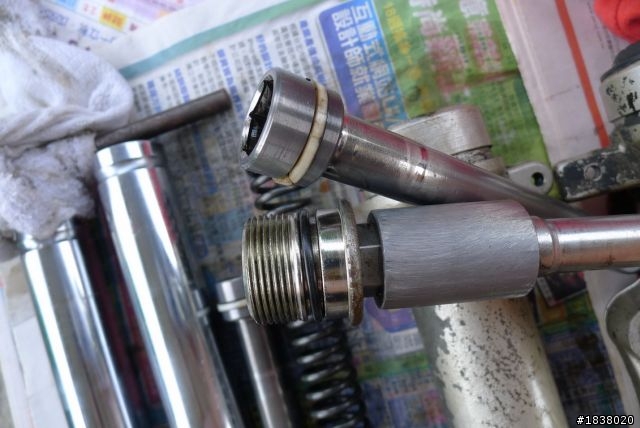

頂蓋的是17*內六.阻尼管一樣也是17*內六

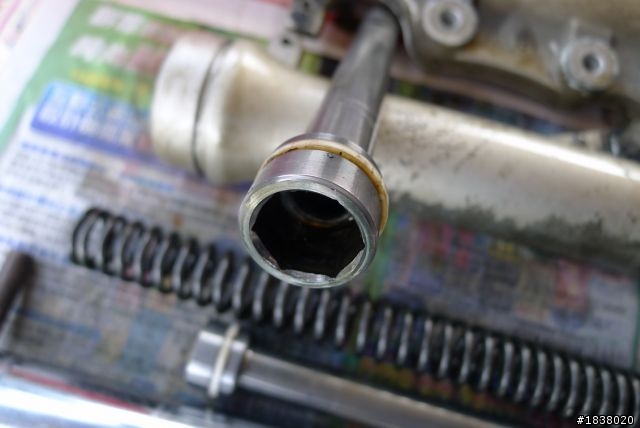

註...這17*內六的套筒最大外徑不能超過25MM我的剛好超過一點點.所以就磨掉一些.不然會在內管卡住無法用

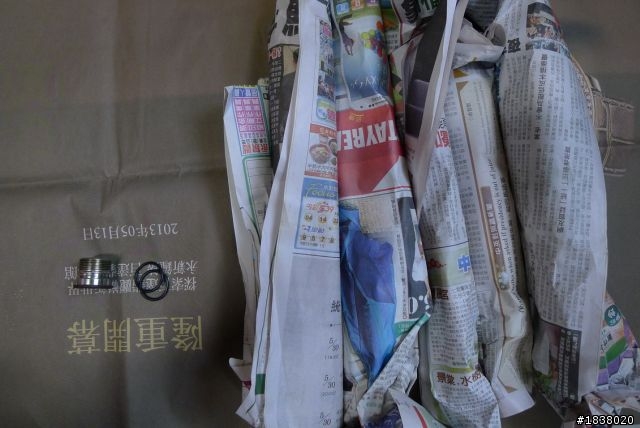

等待O環拿到之前把全部的東西先包起來防塵

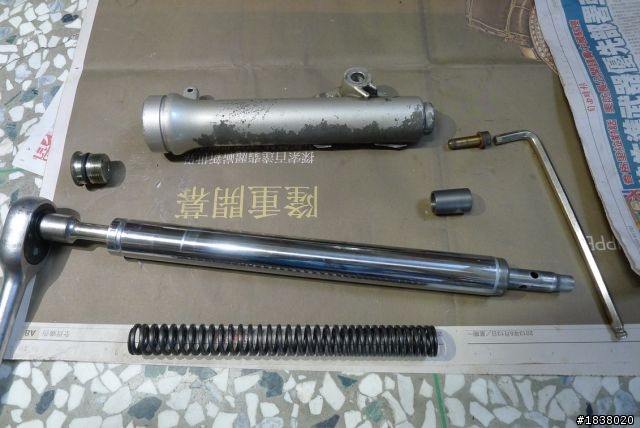

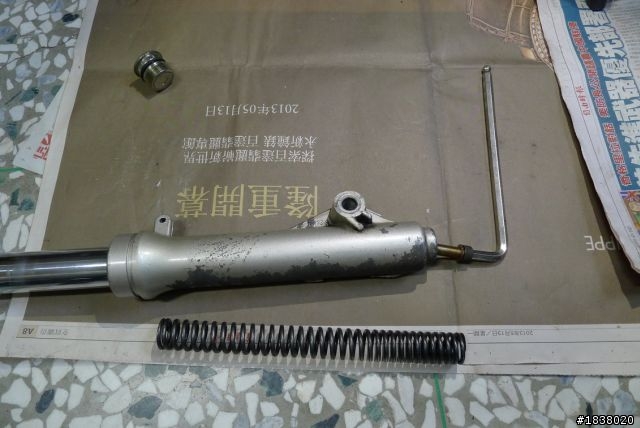

只有一支前叉漏油.既然要換了2邊就一起換了.我先把一支全拆下.在留下一支洗乾淨的可以乾淨一點的拆才不會把相機也弄髒了.

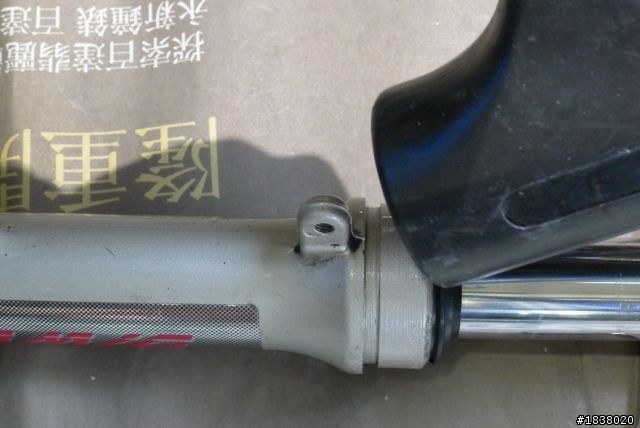

外防塵概要用一字起子.小心拆開.不能強拆開.

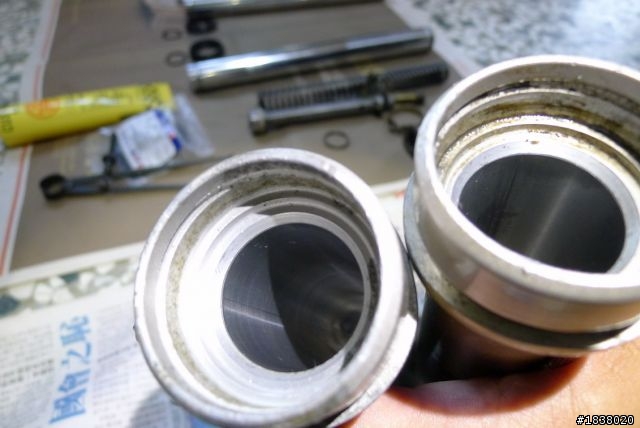

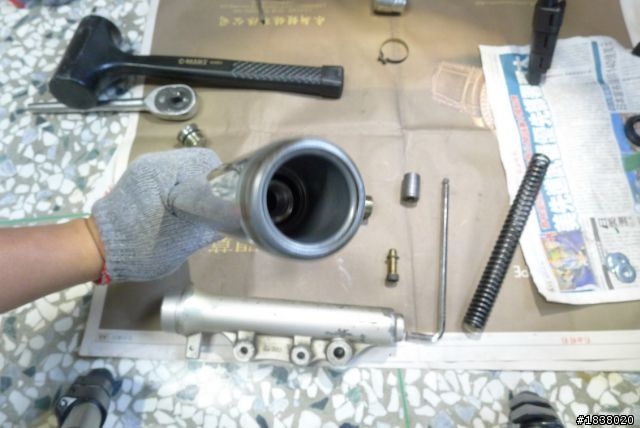

全部洗乾>擦乾>吹乾>擦乾>吹乾
圖片右下角.8*內六旁還少了一顆短的阻尼套管未入照.(因為它等不了我這拖拖拉拉的拆法.先跑出去蹓答一下了
)

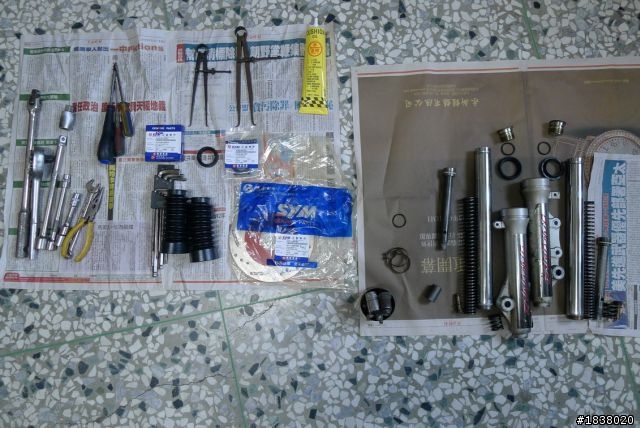

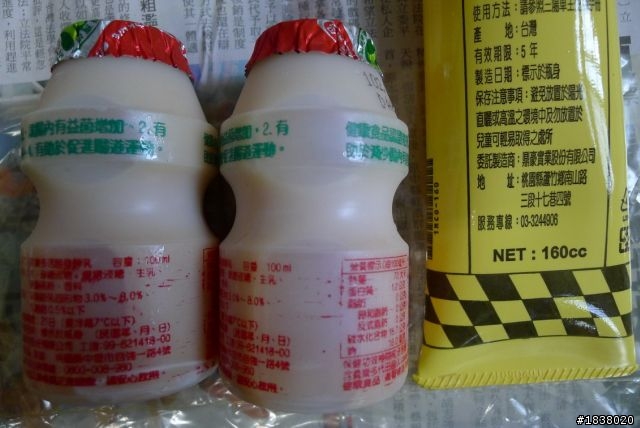

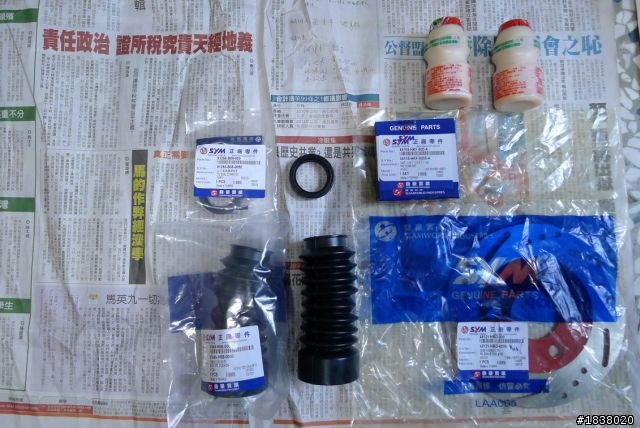

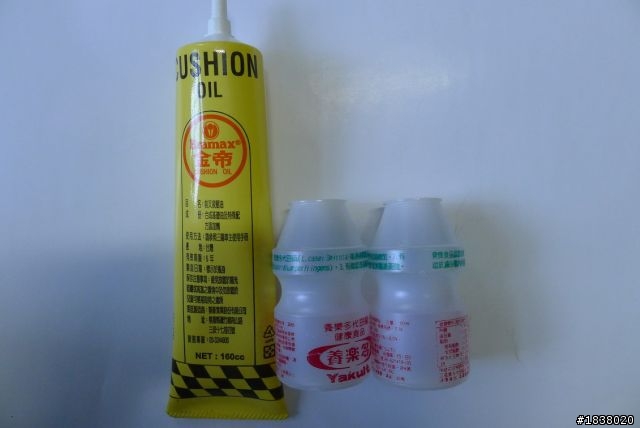

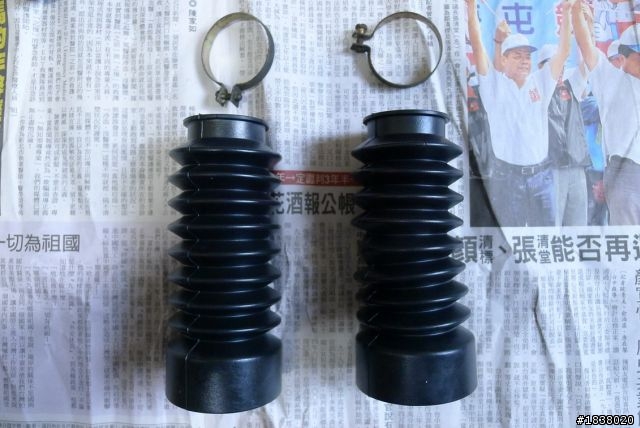

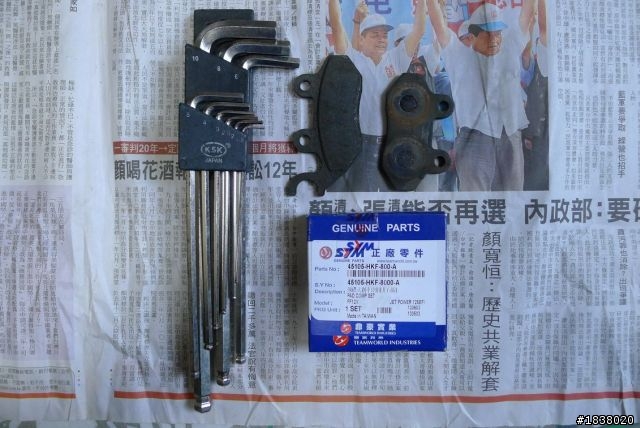

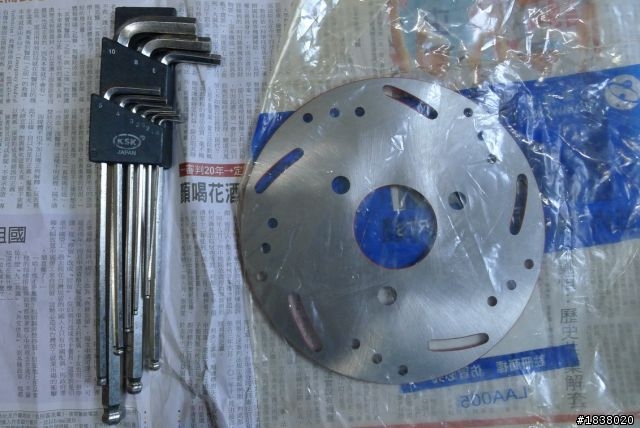

這就是要全部換上的零件啦.注意@@@養樂多是吾這些年來發現最好的前叉油替代品@@@不能讓這消息外流
僅供01會員知道

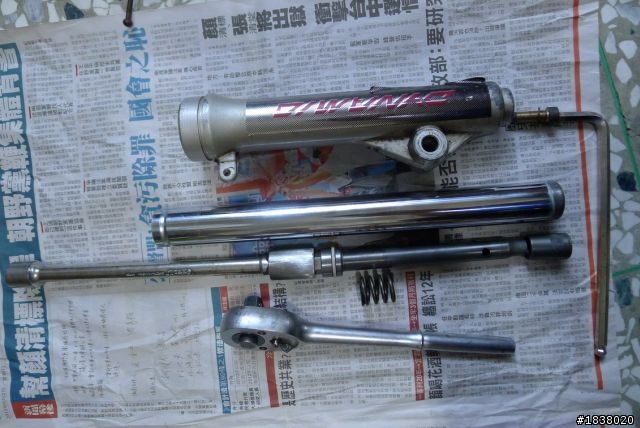

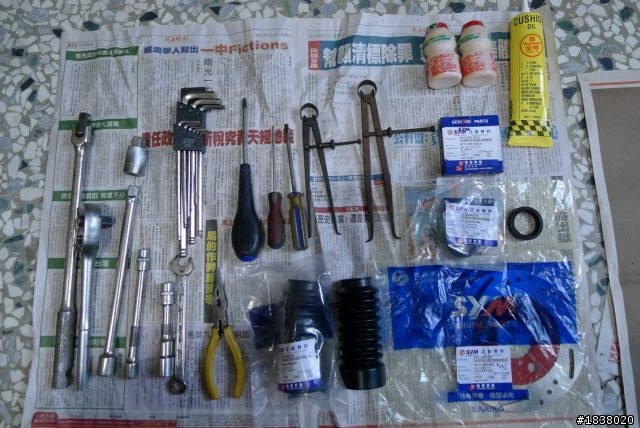

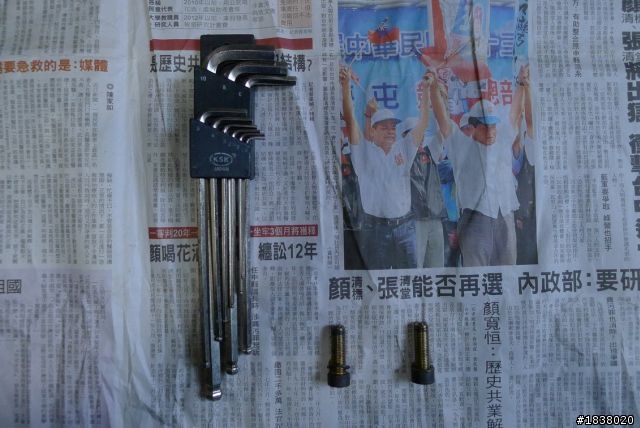

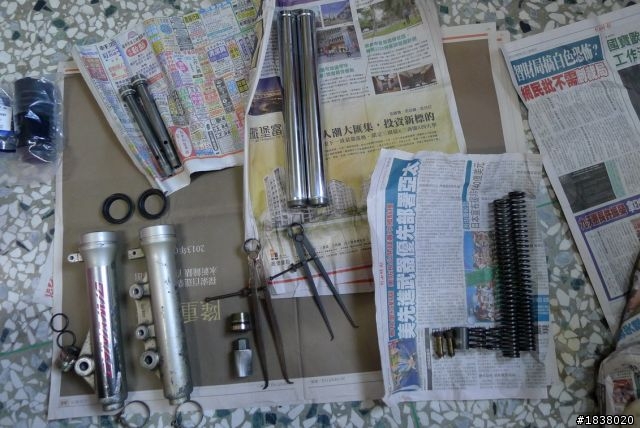

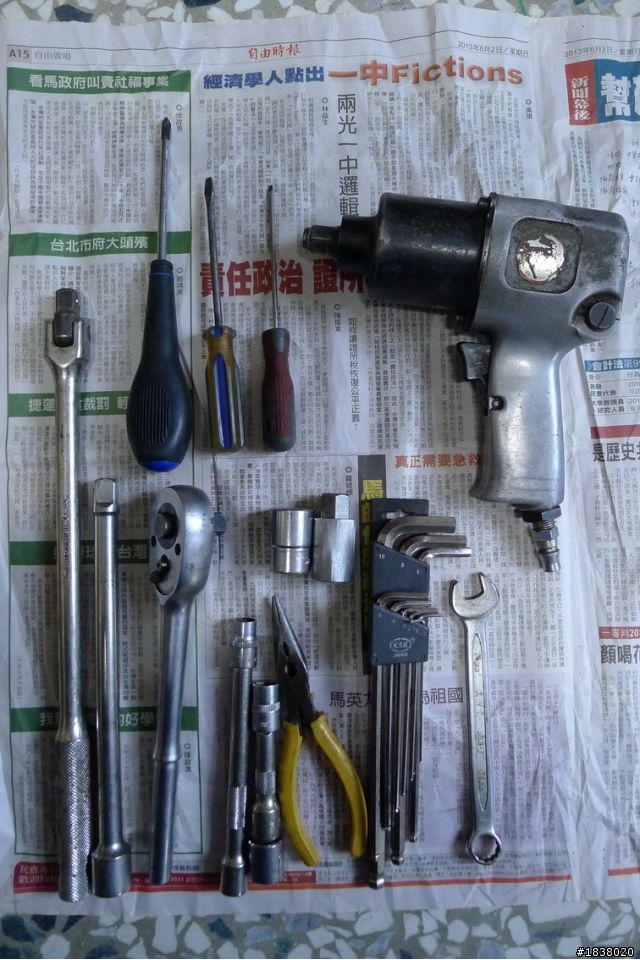

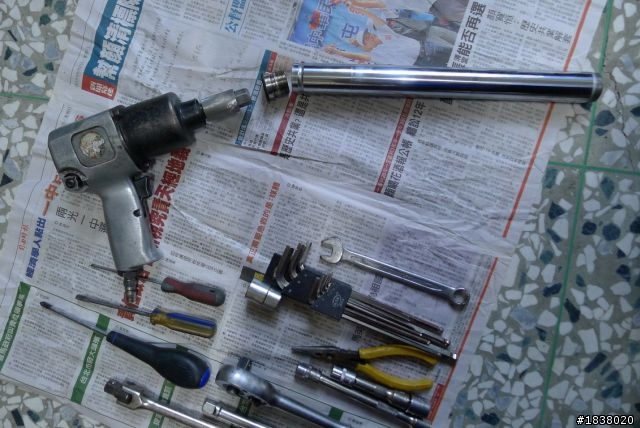

全部的工具.和等待換的零件.對應工具和零件

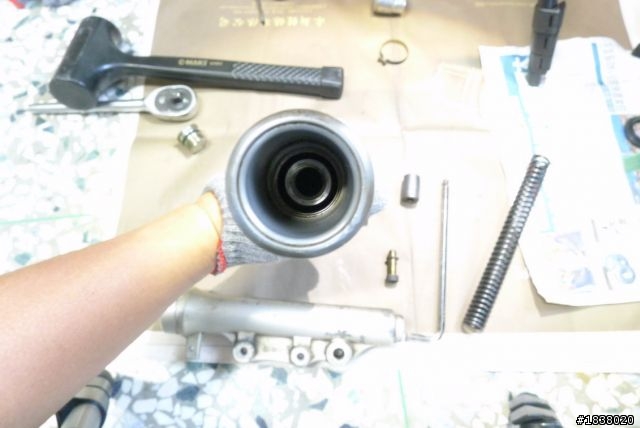

開始拆油封(想到要拆就瘋了

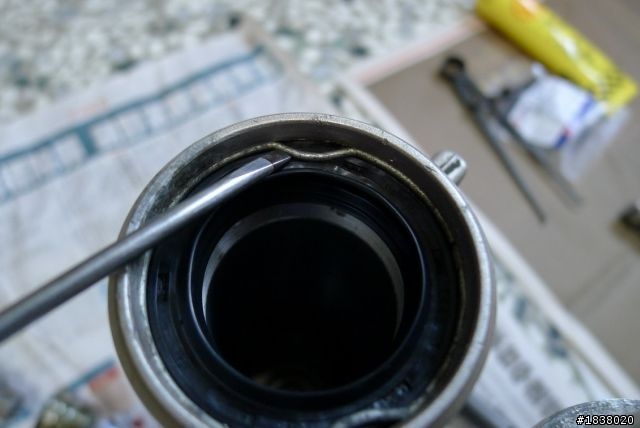

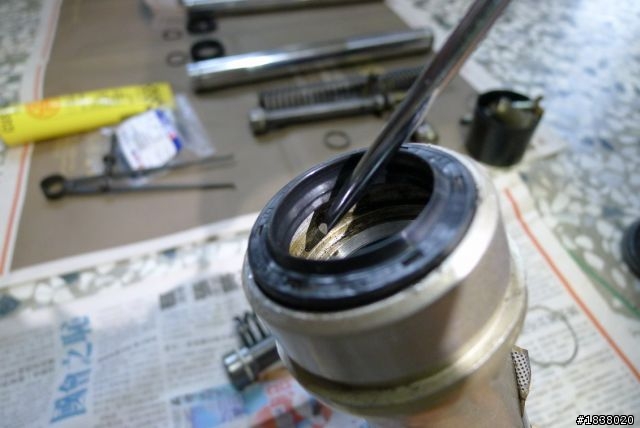

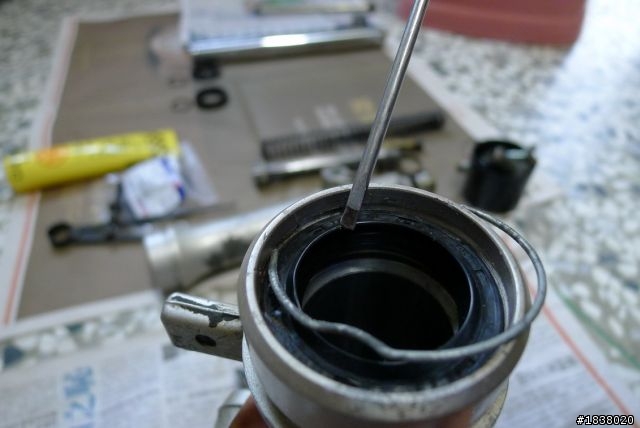

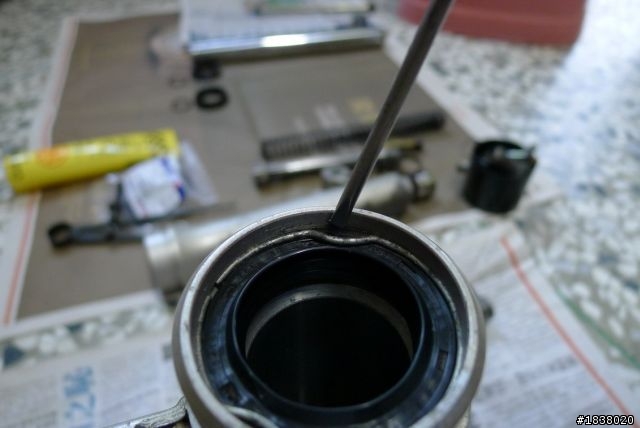

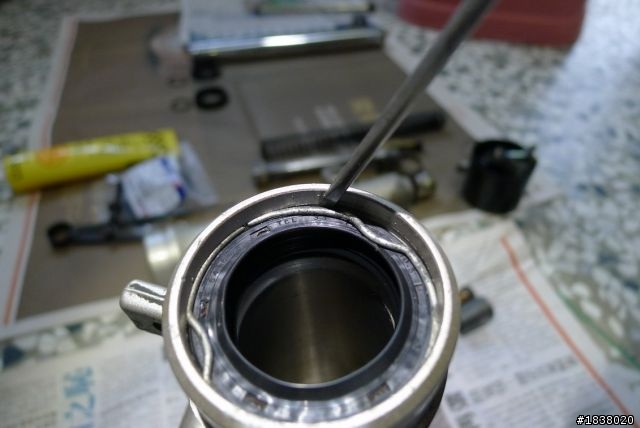

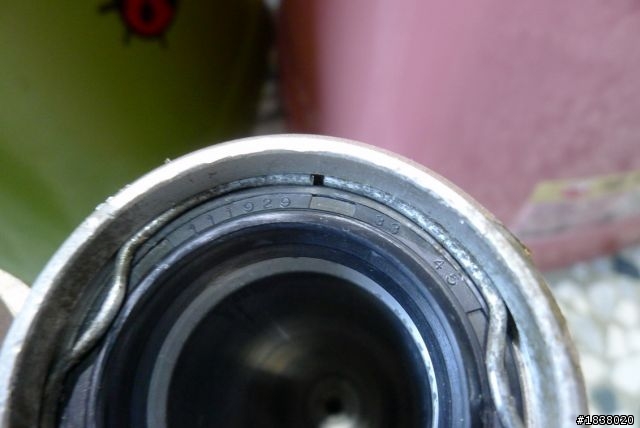

).用小一字起的把油封固定環拆下

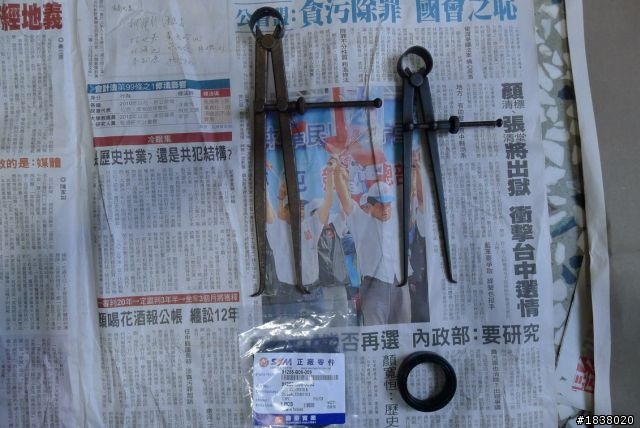

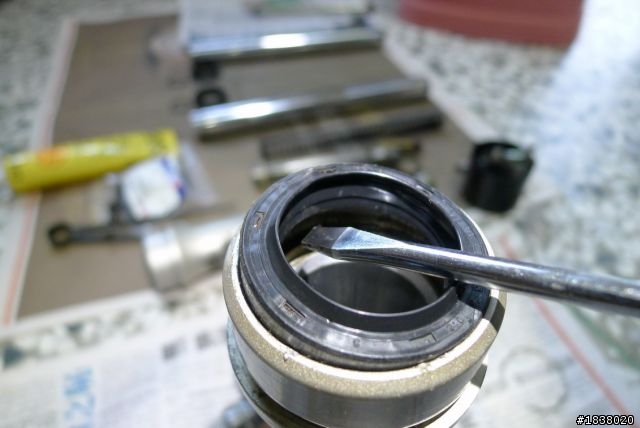

用這專拔油封的鉗子拆.但如果是年代久的油封.很難拆.只能用大一字起平均的從4角等分小心的挑.不能傷到外前叉管璧.不然輕則漏油.重則換整支

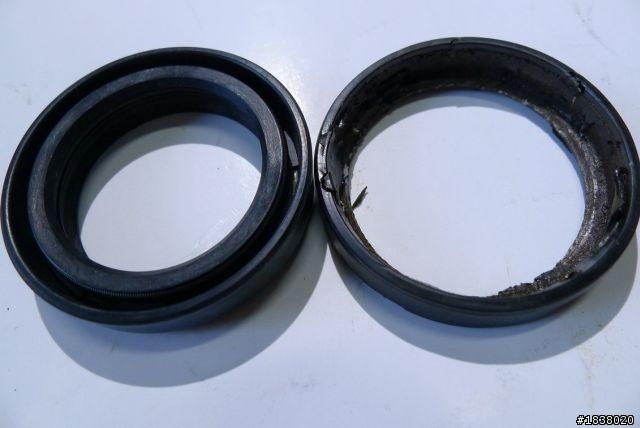

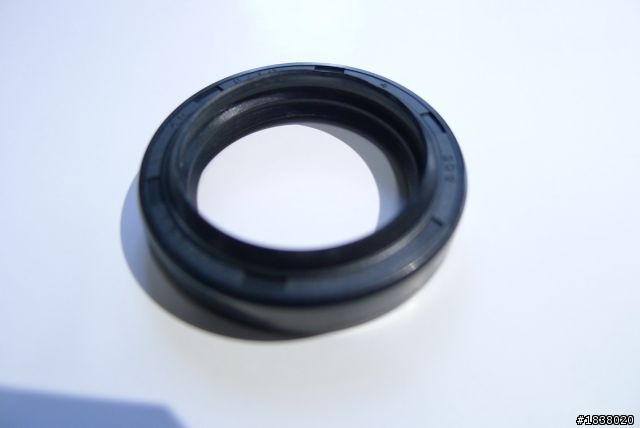

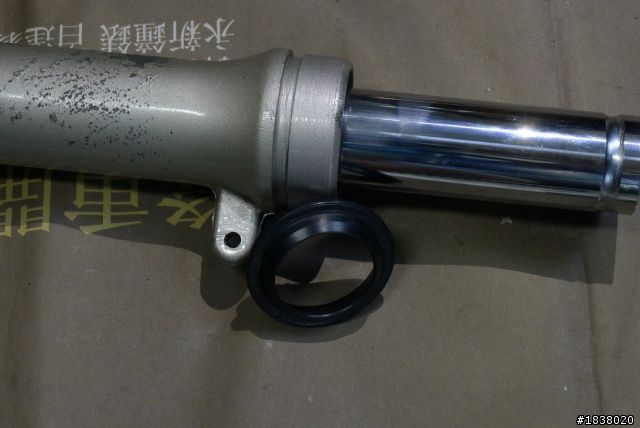

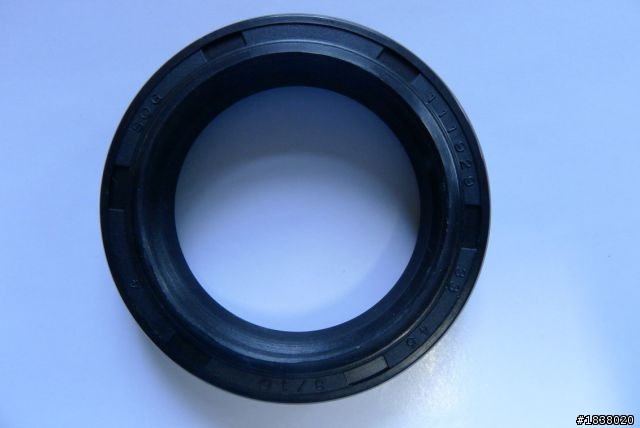

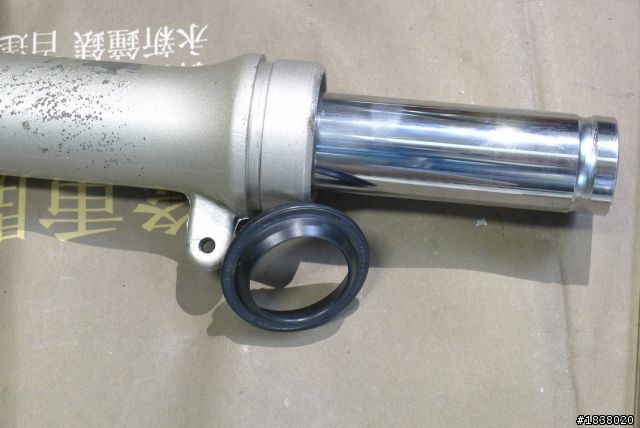

這次的主角.都是因為它.讓我忙了好幾天
.其實它已經工作多年也很盡職.其實我要好好感激它啦

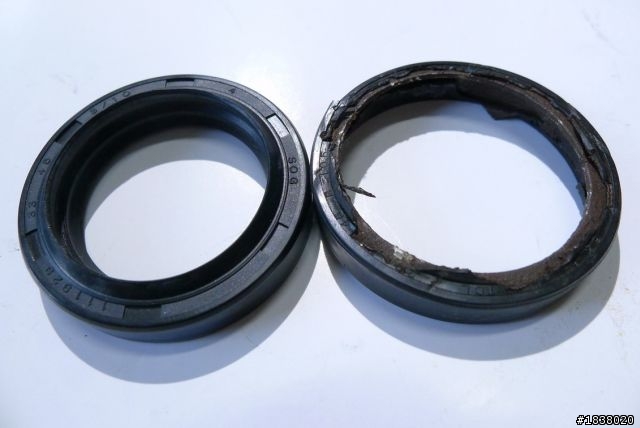

規格是33mmX45mmX8mm/10mm 33是內管 45是外管 8是高度 10是防塵凸出

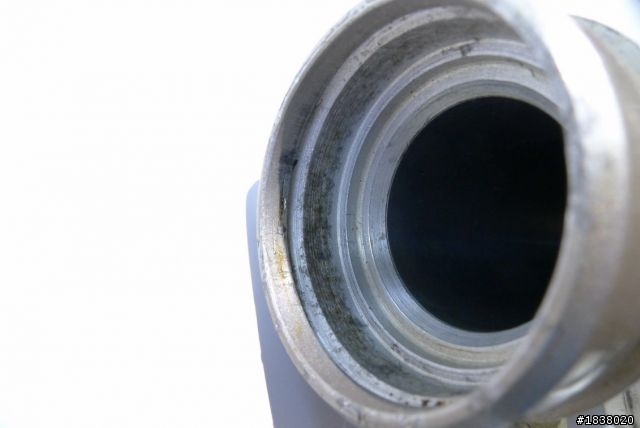

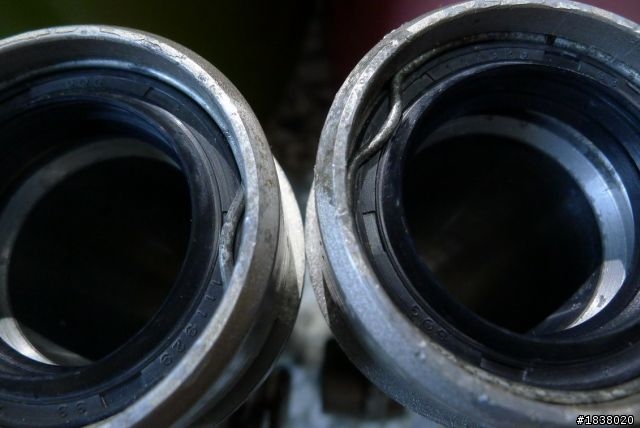

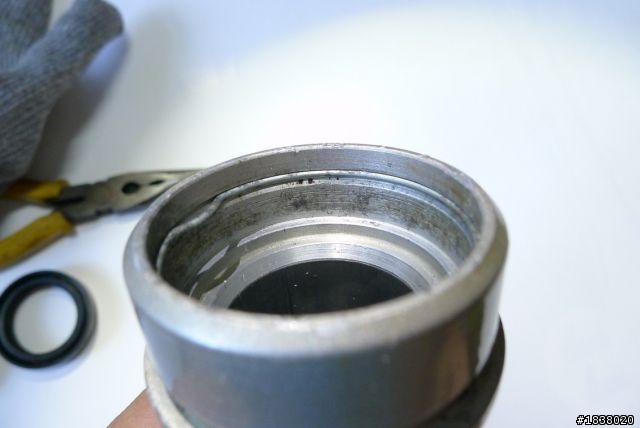

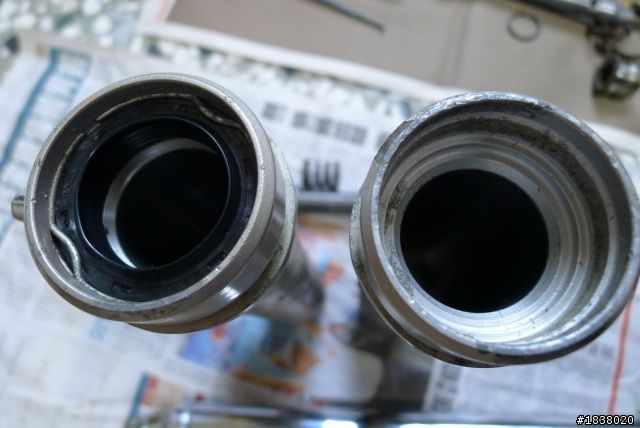

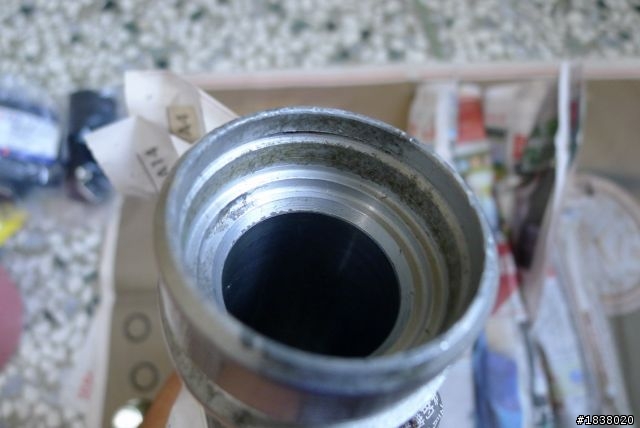

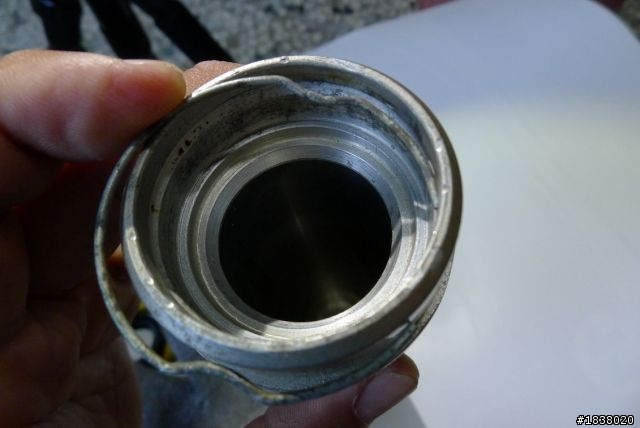

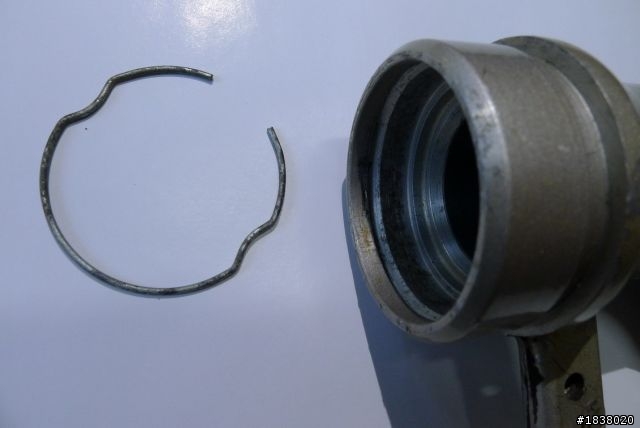

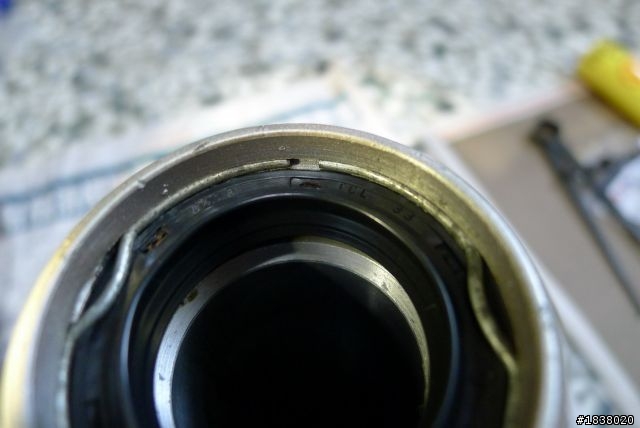

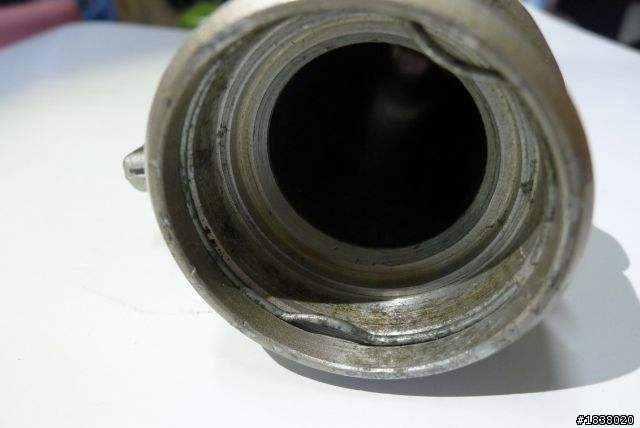

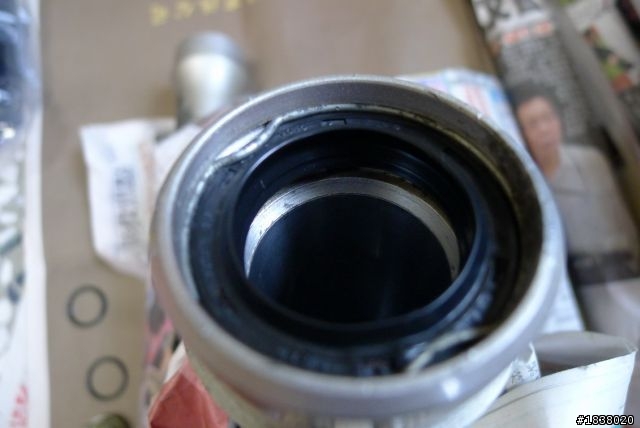

未裝油封前先看一下油封固定環裝的位置和方法.所以油封的高度8mm一定要買對.不然油封固定環是裝不上的.因為前叉是往複式的運作.沒有油封固定環.油封在長久運作下有可能會脫離.

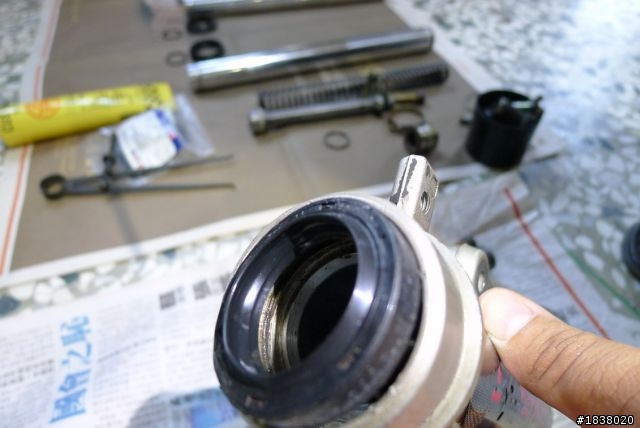

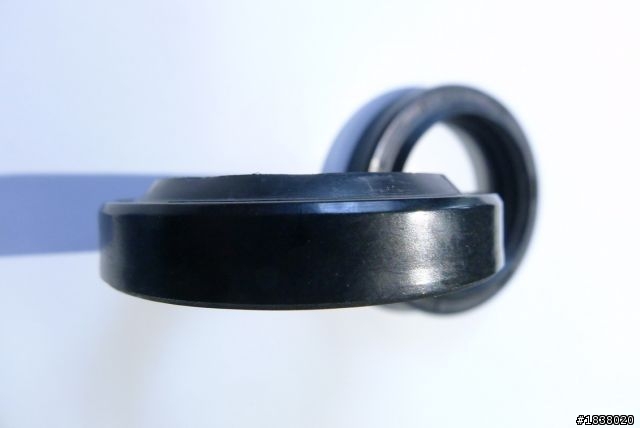

油封的方向

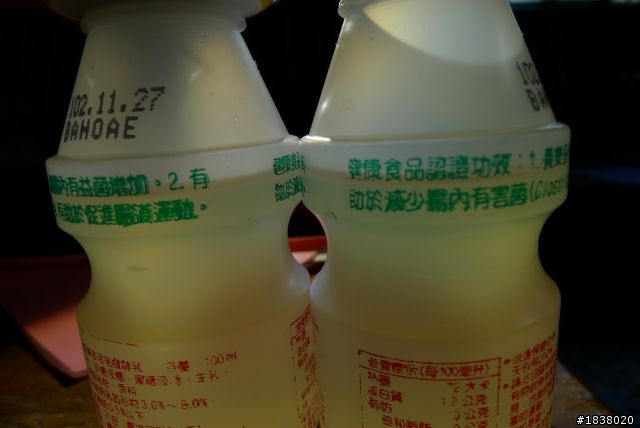

趁空檔開始均分前叉油.也讓這160ml的油能全部滴完

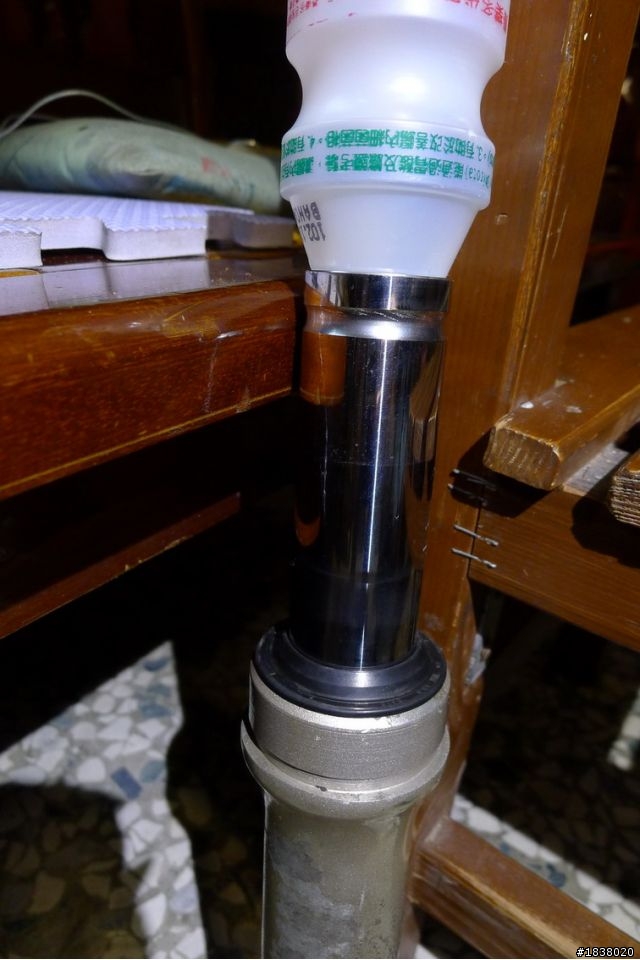

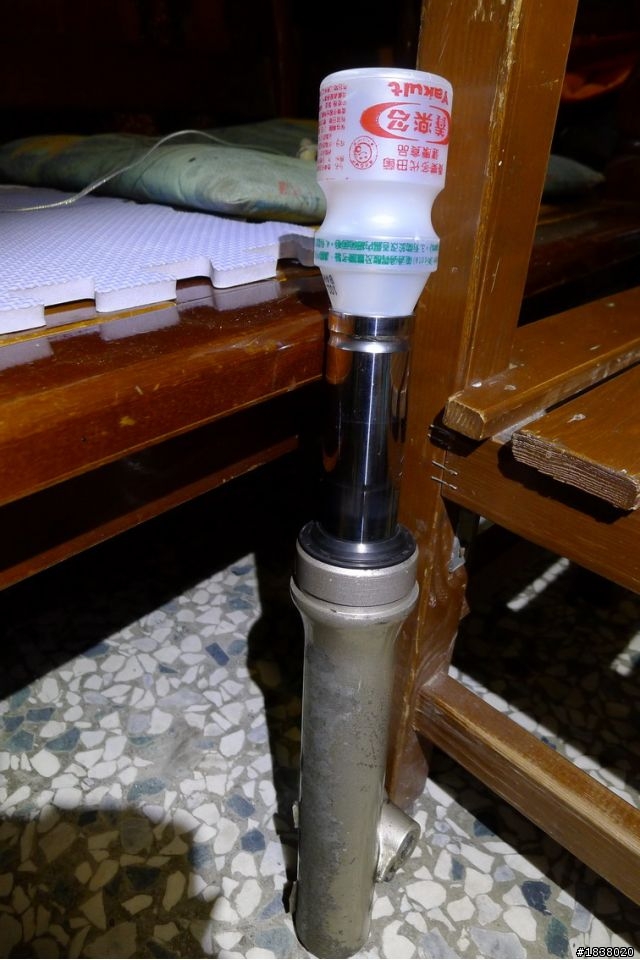

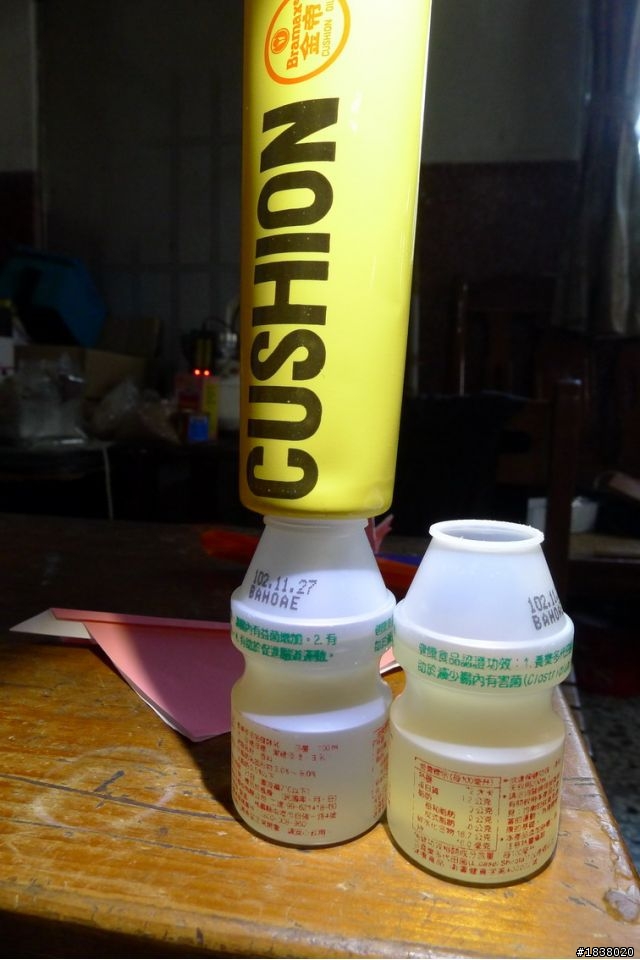

註..瓶子要洗乾淨曬乾不能含水.先均分接近值差不多的時候把前叉油條倒立在較少一點點的那一瓶上.讓它把管璧內的油全部流出來
別讓有用的油被當垃圾丟了

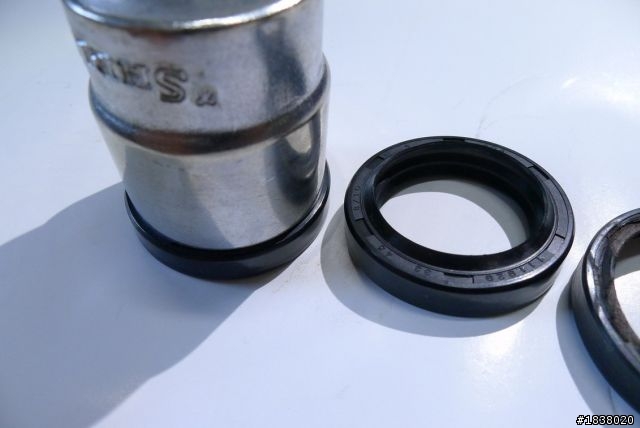

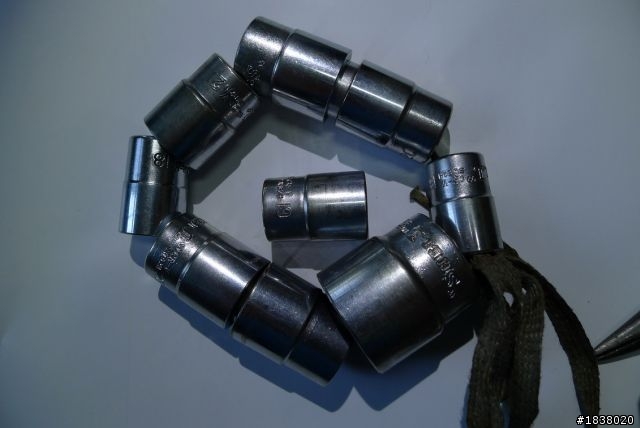

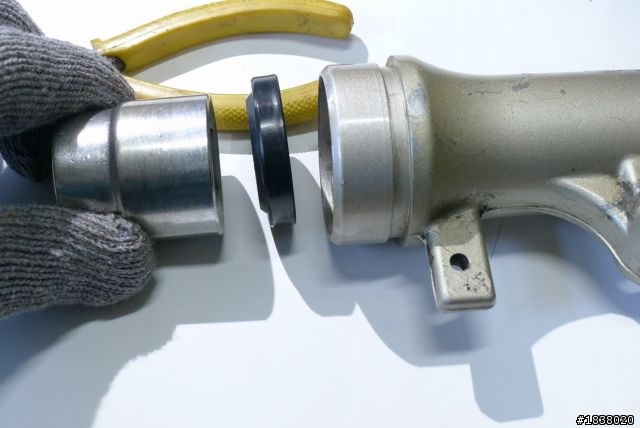

頂油封的替代工具32*的外六套筒(最大那顆)

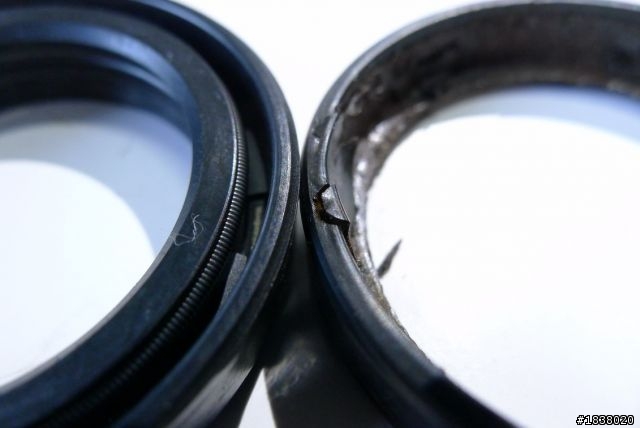

油封內是一個像是L型的金屬圈.再包附橡膠.和彈簧圈

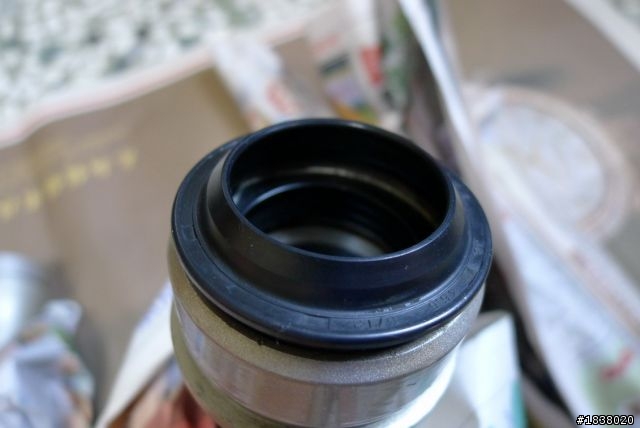

開始換油封啦

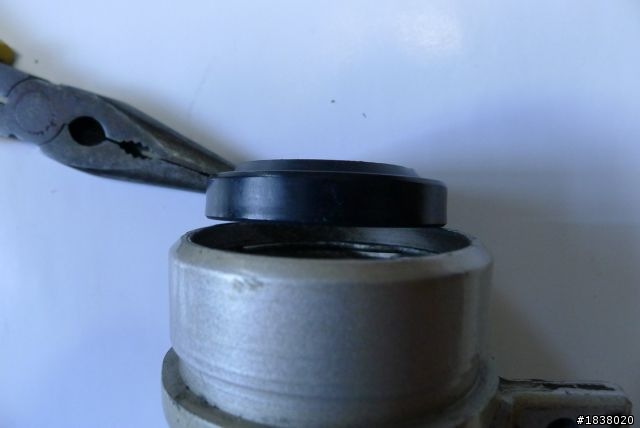

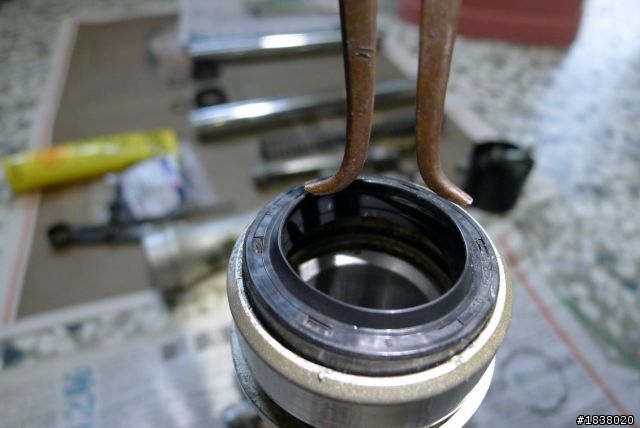

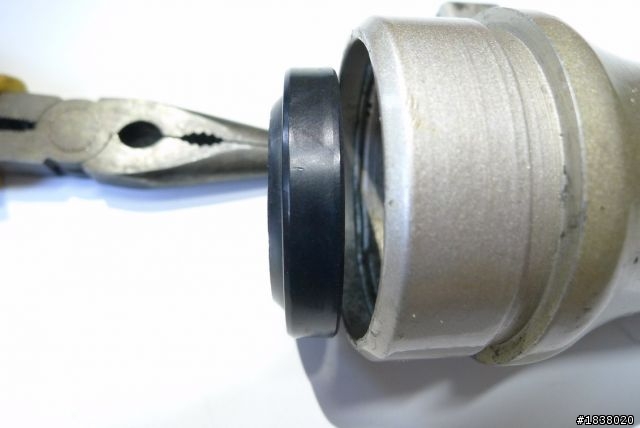

註...要注意斜斜的要往上裝不能裝反了尖嘴鉗是為了拍照放在後面頂住而已.千萬不能用尖嘴前夾油封

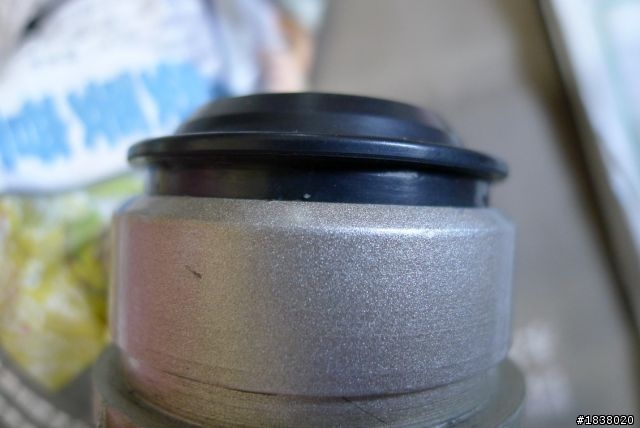

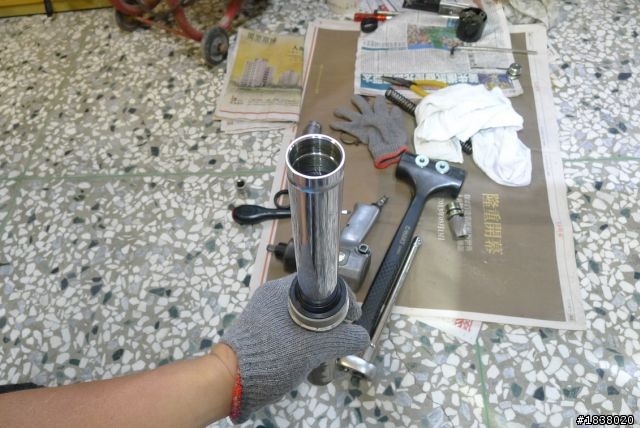

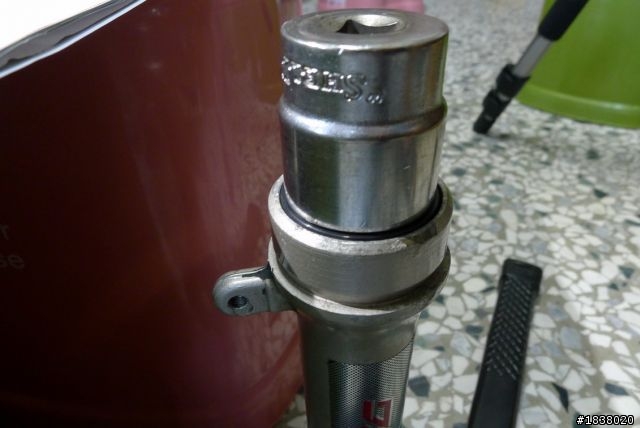

頂油封的替代工具32*的外六套統.用這個套上在油封上再用橡膠槌榔頭.平均的小心分次用力敲下去.直到看到油封固定環的溝槽
註...絕對不能直接敲油封.32*套統外璧是圓滑的所以可以替代用一下
觀察一下前叉油管璧內的油.是否全部流出來.看看2瓶是否都是一樣高均分了
別讓有用的油被當垃圾丟了

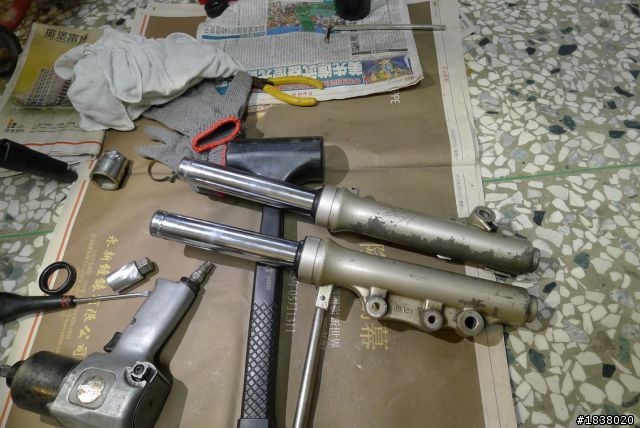

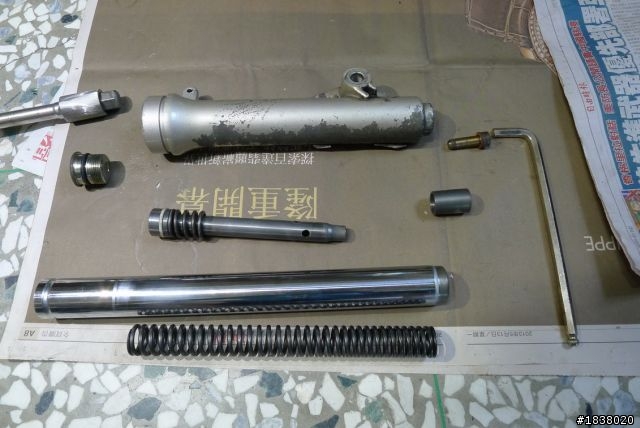

對應工具組裝開始

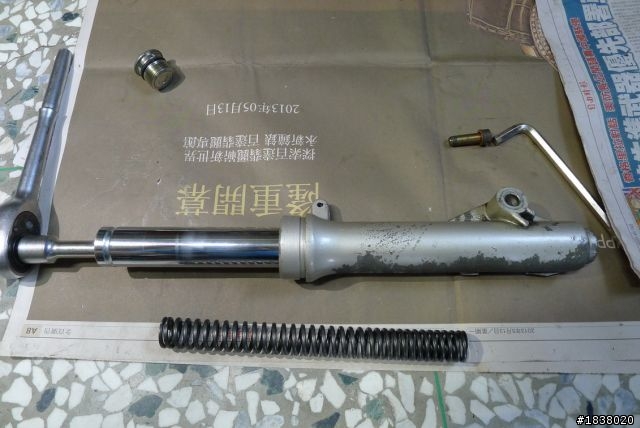

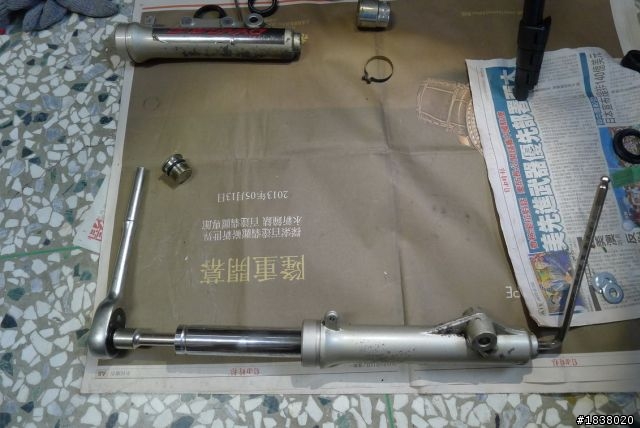

再這裡用17*內六套筒和8*內六板來鎖緊.拆的時後就用這樣來鬆開
防塵外蓋.用橡膠榔頭輕輕的平均敲入

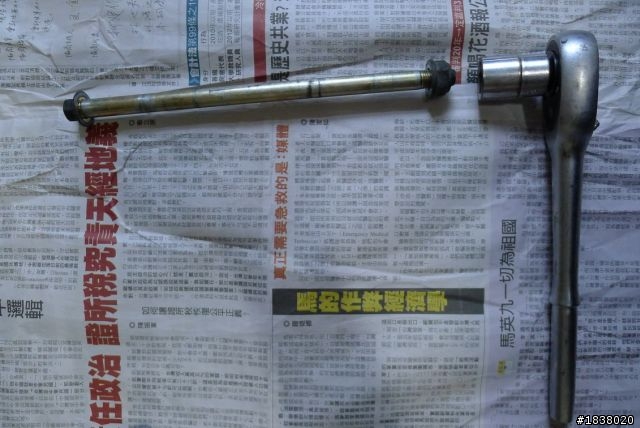

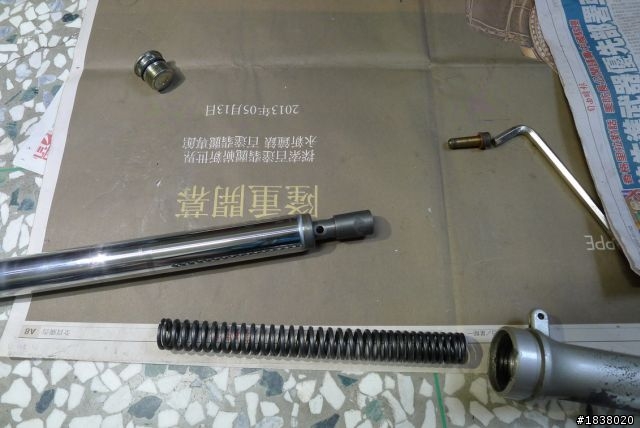

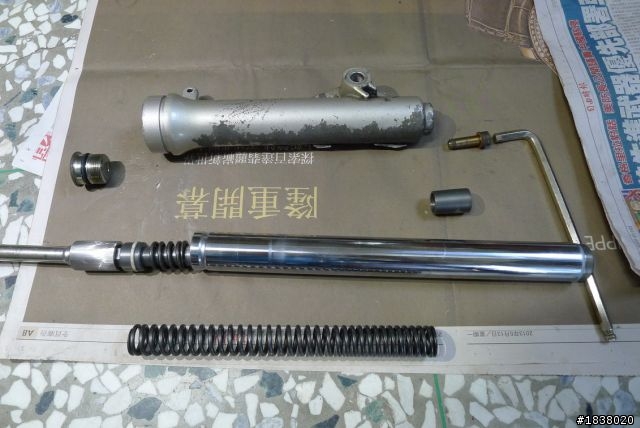

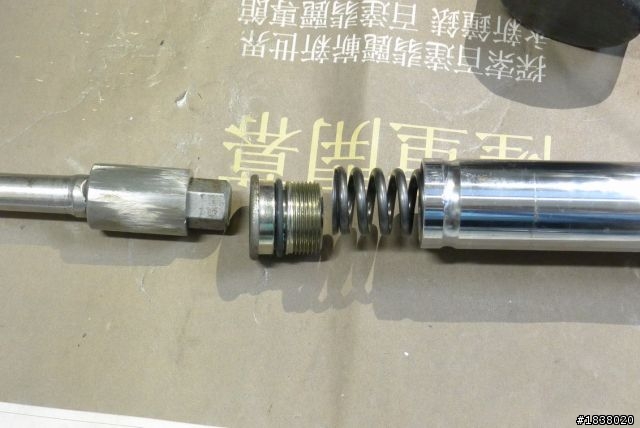

用17*內六套筒+接杆反方向裝入阻尼管.不要正向直接放下阻尼管這樣會嗑到(跟手電筒裝電池的道理一樣)

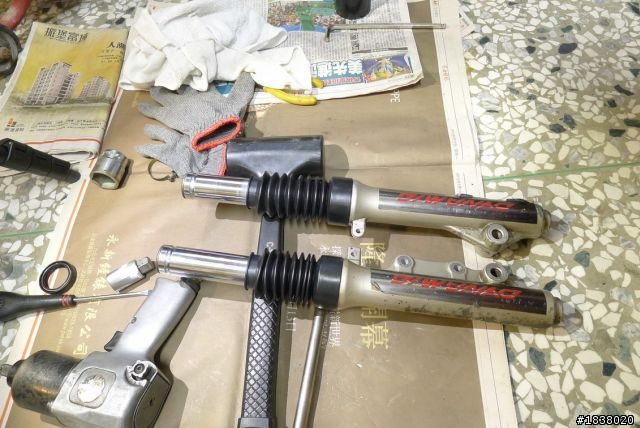

未加油前先組裝一下.(拍照用模式)

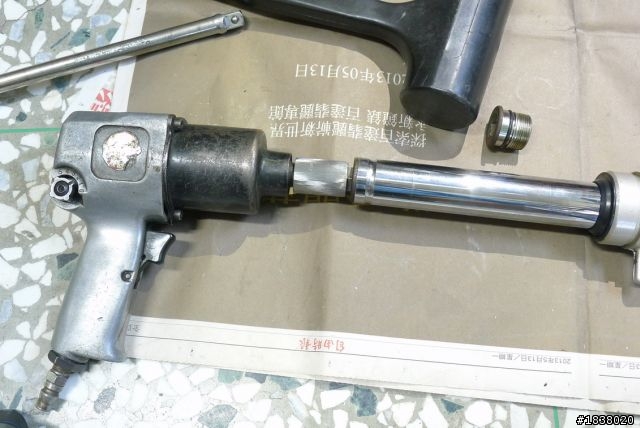

最後再用(A阿.氣動板手)震一下就可以了.記得這是(拍照用模式)要記得加油.不然全組好了鎖上車.要是發現油還在桌上那就
把瓶內的油滴乾.並把內管慢慢的抽幾次
灌上油鎖好.等一下再用(A阿.氣動板手)震一下(完工模式)
前叉拆下後要把碼表齒輪包一下減少入塵的機會

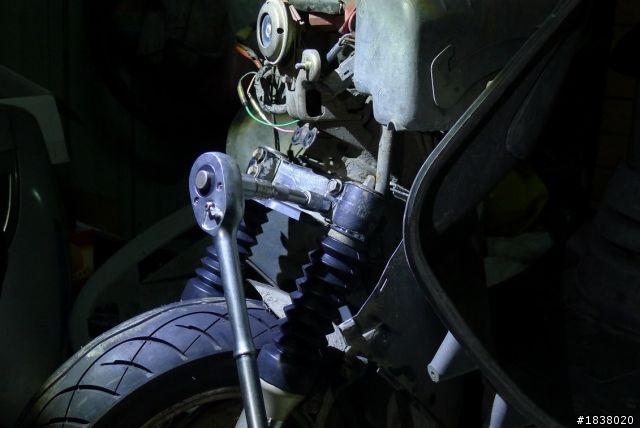

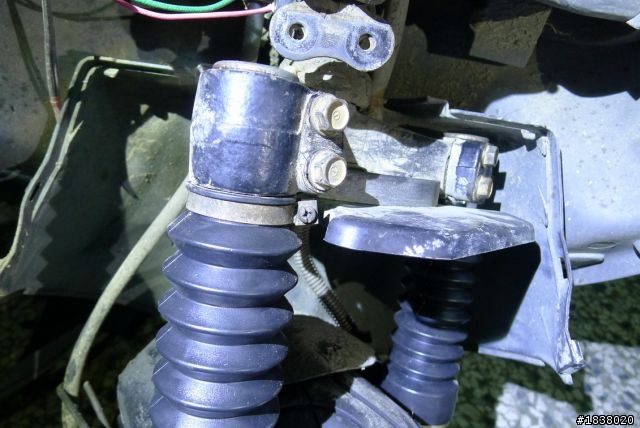

上面的螺絲是固定前叉(前叉內管上端有一R角溝槽就是為了讓上面的螺絲固定的)
我是把前輪裝上後.平均的施力震一下.讓2支前叉的高度相同>再鎖下面的螺絲>再鎖上面的螺絲>再全部鎖緊

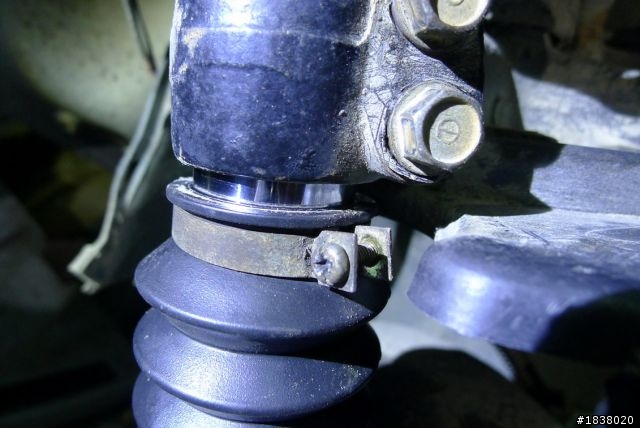

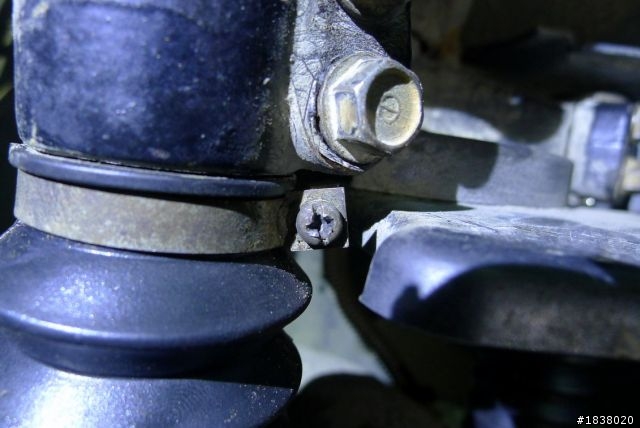

防塵套的高度在最後才固定到最高點.並把防塵套的螺絲固定環往內轉.這樣才不會被割傷(因為這小地方不容易注意到.被割到的機會高.圖中的螺絲有點崩牙了.如果在拆的時後不好拆就敲一下再拆或是用固定鉗夾轉一下就可以了)
完工
換的好累.整理文章更累...
要出去試車了
這樣不知道是否能爭取到養樂多的廣告費?或是無限暢飲養樂多?
