[不專業DIY教學文]機車-奔馳....更換握把(2/24補圖更新)

各位大大,不好意思小弟又來發表不專業DIY文
一樣老話一句,對於專業級的大大這已不是什麼困難的事了
小弟在逛小老婆網站也看過蠻多篇,關於換握把的教學文
但在01上似乎還沒看過,還請各位大大別太挑剔,多包涵

發文起源:
看到G5 150特仕版的握把(這也是GP特仕版的),.....嗯..蠻好看的
看到許多老車,握把已呈現光滑面了(這在下雨天會容易抓不住)

先跟各位說聲抱歉,照片是裝好後才拍的,請多多包涵

好啦!!正式開始

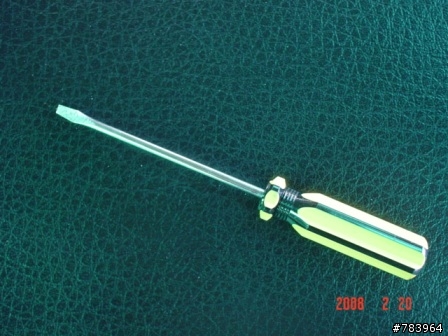

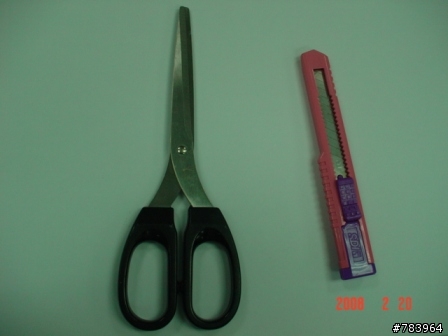

首先準備工具:十字起子1支,一字起子1支(小),小刀或剪刀(都可)
按這裡檢視圖片
按這裡檢視圖片
按這裡檢視圖片

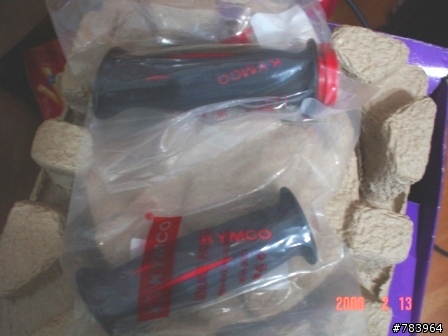

新的握把(原廠部品),便宜又好用
按這裡檢視圖片
按這裡檢視圖片
按這裡檢視圖片

更換前握把樣式
按這裡檢視圖片

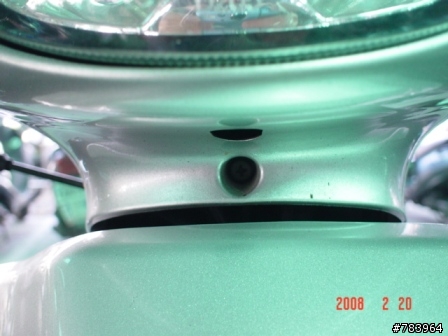

首先大燈下方有1顆螺絲,用十字起子給它用力 轉)))))) (PS.這是要拆大燈殼才需要做的動作)
按這裡檢視圖片

再來儀表上方2顆螺絲,轉))))))
按這裡檢視圖片

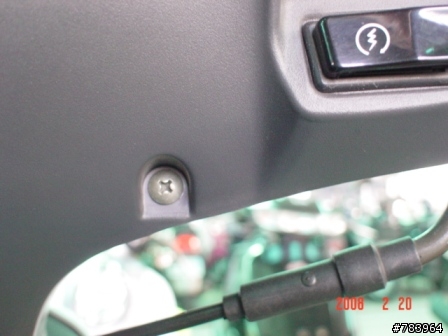

看下來,儀表下...下方有1顆,看到沒就是這顆
按這裡檢視圖片

再來喇叭按鍵旁
按這裡檢視圖片

啟動開關旁
按這裡檢視圖片

此時如有裝後照鏡要記得拆下來喔!!(PS.這是要拆大燈殼才需要)

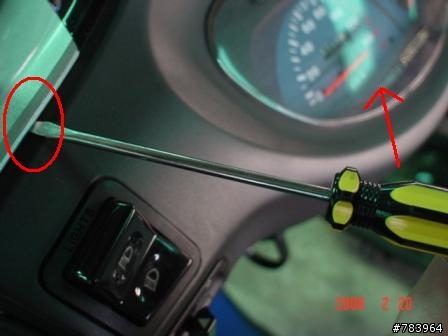

接下來一字起子就派上用場啦!!將一字起子插入接合處,別太粗魯啊!!(它會受傷),然後小心地往上扳

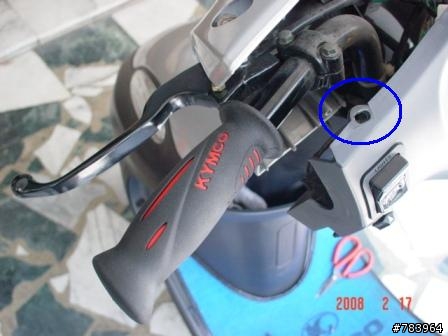

大燈殼有一凸起圓柱就會與固定孔分離啦!(藍色圓圈)
按這裡檢視圖片
按這裡檢視圖片
按這裡檢視圖片

再來先把左邊握把拆掉吧!要用剪刀還是小刀,隨你高興囉!
我試過用風槍就是空壓機啦!,但是還是拔不起來,只好用剪刀剪
此部份我沒拍照,請各位想像,最後把新握把內部抹一點點清潔液(我是用洗手乳)
用力給它轉進去就對啦!!

再來就是油門握把,看到那顆螺絲了嗎?拆了吧!
按這裡檢視圖片

這部份是上下結合的,把它們分開
按這裡檢視圖片

這就是上蓋打開的樣子
按這裡檢視圖片

這個時候,個人建議把油門轉一下,拉緊它就像圖片這樣
按這裡檢視圖片

接下來,把下面的部份往下拉
按這裡檢視圖片

然後把鋼索的圓洞,轉向下方
按這裡檢視圖片

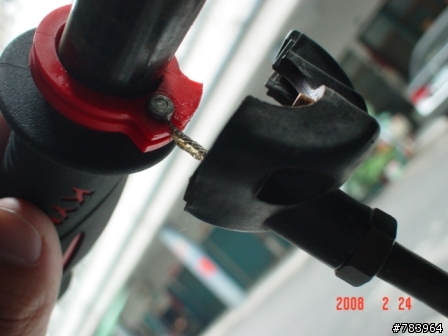

就可以將鋼索取下啦!!
按這裡檢視圖片

將鋼索套進新的握把的孔裡面,在裝回去就OK啦!
不過裝回去的過程中,這裡有個地方要注意喔!!

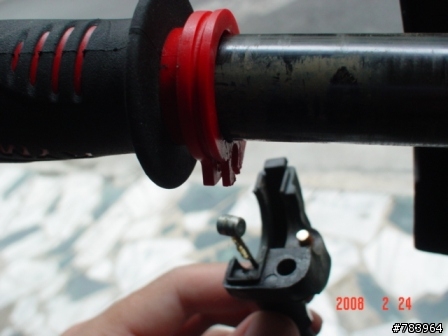

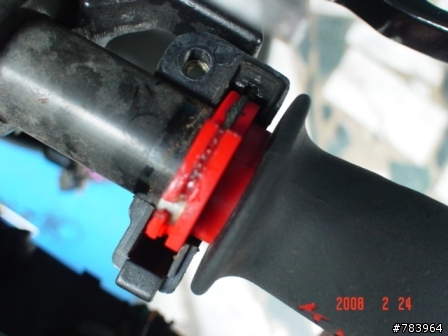

看到這個凸起的圓柱嗎?
按這裡檢視圖片

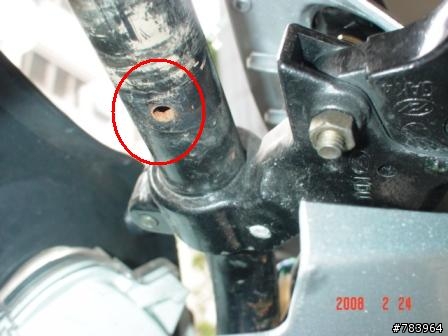

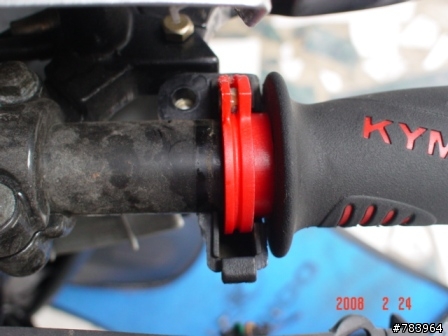

要跟把手這個圓孔作結合喔!!
按這裡檢視圖片

到此就算完工啦!一樣照順序裝回原先的物品就完工囉!!

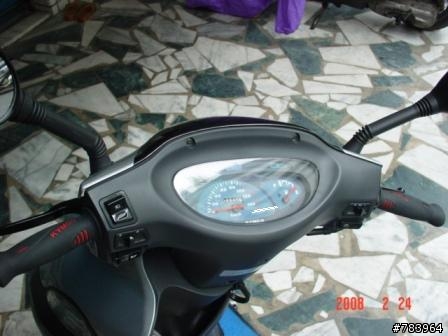

看一下完成圖
按這裡檢視圖片

感謝各位大大有耐心看完小弟的不專業DIY文
謝謝!!!

使用感想:握感很不錯,摩擦力夠高不易滑手
有一點美中不足,那就是它很會吸熱,在太陽下照射一段時間就......燙)))))啊!!!
以後停車要慎選位置了,不然除了屁股燙之外,連手也燙熟啦!!

羅宋 wrote:
各位大大,不好意思小...(恕刪)


讚讚讚! diy辛苦了! 加分囉!

幫你推一下....

ps:
1. 加油把手裡面(內側 套在車龍頭鋼管上的地方..)噴一點黃油, 會更順暢哦!
2.我在等其他照片耶! 趕快補上吧! 哈哈!
舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514
羅宋 wrote:
各位大大,不好意思小...(恕刪)


小弟的Attila也有換這組握把,直上不用修! 手感很不錯!
換油門那邊的握把時記得別讓油門線滑進去,最好稍微
的勾住.小弟在裝時就沒注意到,裝好時轉動油門測油門
間隙驚覺怎麼那麼大...才發現油門線滑進去後,化油器
那邊的油線已經跑出它該走的走道了....
看起來不錯喔~不知道g4的size合不合阿?
我的G4就是換這個,光陽的應該都可以直上
真的不錯用說
補圖片囉!!
今天趁著洗車前,將圖片拍一拍在傳上來,這樣會更詳細點喔!!
羅宋 wrote:
各位大大,不好意思小...(恕刪)


果然 按下" 回報"有差, 有圖了耶 真好!( 推薦文章啦! 不是檢舉哦!)

繼續加油吧! 等你的大作囉!
舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514
ericsun0514 wrote:
果然 按下" 回報"...(恕刪)


感謝ericsun0514大大的支持真是不好意思,

小弟還在學習中,而其他大大發表的文章也都很不錯,值得推薦

小弟在01學到很多,這只是小小回饋一下,還請各位大大多多指教,謝謝!!
羅宋 wrote:
感謝ericsun0514大大的支持真是不好意思,

小弟還在學習中,而其他大大發表的文章也都很不錯,值得推薦

小弟在01學到很多,這只是小小回饋一下,還請各位大大多多指教,謝謝!!...(恕刪)


客氣的話, 不用多說啦...趕快把DIY文PO上來吧! 哈哈.

舊山線上 台鐵唯一的 折返線 即將拆除! 趕快去悼念吧XD 我有2兆 隨便照+趴趴走http://blog.yam.com/ericsun0514
很棒的好文啊!

希望樓主也能發表一篇自行更換後避震的文囉~
