對於ECVT(EX:AN650、MANA850)的一些想法,歡迎一同研討!

CVT的發明對於機車而言就像人類會使用火一樣,

是一個很重要的發明。有了CVT,婆婆媽媽、左手不便、

手腳不協調、反應慢半拍等等的人士都是一大福音!


但是CVT畢竟還是有缺點,因此才出現了以伺服馬達

控制變速、甚至可以模擬檔位的ECVT變速系統。最

有名的就屬AN650與MANA850了,不過ECVT在

模擬變速時對變速會有不小的負擔,這點在MANA850

身上也有端倪,在騎乘MANA850模擬變速時會延遲1至2秒

這是許多車友所提到的,連香港的鐵騎也有提到這點。


難道便利與換檔樂趣不能一次擁有?就目前看來,自動

換檔系統(EX:FJR1300、DN-01、VFR1200)雖然保有

檔位傳遞動力的優勢、但重量在所難免;ECVT較輕,但模擬

變速較不真實,且1檔滑行時有離合切斷動力失去檔煞的問題。



說了這麼多到底要做啥?其實小弟最近因傷在身不能到處跑,

窩在家裡在思考上述問題,突然小弟腦中閃過一個想法:

「如果ECVT像T-MAX的傳動一樣離合跟CVT變速分開且離合部分
另外用馬達控制,能不能加速模擬檔位的切換,進而降低CVT損耗呢?」

於是小弟閒閒用還可以活動的右手畫出下列圖表:
對於ECVT(EX:AN650、MANA850)的一些想法,歡迎一同研討!

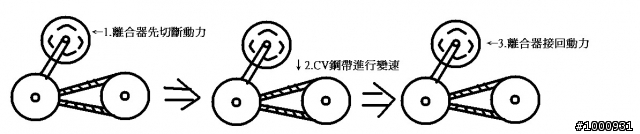

上圖示針對SECVT模擬檔位變速時小弟構想的流程,如果推算沒錯的話
在第2步驟速度會變快且損耗會減少...(應該是吧...)
對於ECVT(EX:AN650、MANA850)的一些想法,歡迎一同研討!

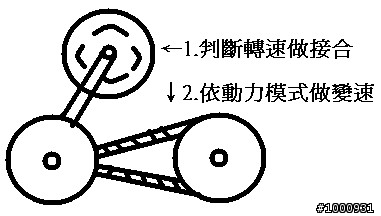

再來是一般狀態
對於ECVT(EX:AN650、MANA850)的一些想法,歡迎一同研討!

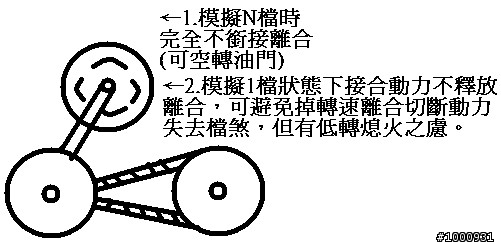

最後針對滑行到低轉速離合會放掉變成類似空檔的狀態,小弟的構想是

再模擬一個N檔出來,避免1檔滑行突然離合放掉失去檔煞。


小弟到現在也才20出頭,吸收知識可能不足,這篇算是野人獻曝,

也可能是摔車摔壞腦袋才有這種怪想法出來,不知道以前是否有這種

構想出來?實用性又是如何?還請高手們指正!

PS.針對名詞使用錯誤感謝二樓指正!

super光頭賢 wrote:
CVT的發明對於機車...(恕刪)

這樣應該也是不行喔
因為那個速度慢是CVT本身的速度慢,跟離合器沒有啥關係

皮帶不是齒輪,說去哪裡就去哪裡
皮帶是軟的,要變速,就得慢慢等它爬
所以......
tifiosi wrote:
這樣應該也是不行喔因...(恕刪)


ECVT的轉盤是由馬達去控制開度,也因此才能模擬檔位。

只是小弟拙見認為ECVT的模擬檔位之所以會有延遲可能

是因為在變換轉盤開度的時候動力仍在輸出,對於瞬間要把

轉盤開合到模擬的定位應當會有所影響。

至於皮帶像AN650是使用鋼帶,耐用度會比一般皮帶耐操...
首先先糾正一下版大對於SECVT的名稱呼!SECVT這是SUZUKI的專有名詞,全名是(SECVT:SUZUKI Electronically-controlled Continuously Variable Transmission)所以一般類似的功能只能稱呼為ECVT喔!

再來版大的理論完全無法解決此種電子模擬檔位在換檔上感覺延遲的問題!因該是說這種電子CVT的換檔延遲感,其實不完全是換檔過慢的問題,而且跟離合器完全沒有任何關係!
而為何感覺會友這種換檔延遲的感覺呢?這就要從CVT的字面上來看了(CVT:Continuously Variable Transmission)連續無段式可變變速機!

1.首先先解決檔煞的問題
而至於使用手動換檔時為何在切入一檔時,檔煞會有這種離合器切斷引擎動力來源,導致突然瞬間失去檔煞的問題,這也得好好演講一翻了!
首先要先瞭解Burgman 650傳遞動力的順序,Burgman 650跟T max 500一樣,動力都是經由1.引擎2.離合器3.CVT變速箱4.終傳減速齒輪5.傳動齒輪或傳動鍊條6.後輪的順序,所以從這裡來看不難瞭解為何匯出現版大所提出的疑問了!
要知道我們一般在操作檔車的變速系統時,為何不會有上述的狀況發生,是因為離合器是手動操作的緣故!我們可以使用半離合的操作方式來達到不會因為車速過低而導致引擎熄火的狀況,但是這種做法有個缺點,就是你的離合器磨耗的很快,而且容易導致離合器因為摩擦溫度過高而受損,其實依照正常的超作來說,當車速低於引擎怠速轉速的容許範圍時,離合器就要全壓,而不是含著,這樣的作法就會導致我上面所說的狀況,至於在Burgman上的離合器為何不能這樣作,這是因為自動式離合器沒有半離合這種模式,也許你可以說我可以讓這種功能放到車上呀!但問題是這種半離合的離合器操作方式,本身就是不對的!所以這種問題無解囉!除非你想要用離合器的磨耗來換!

2.電子式CVT在手動模式下,模擬換檔的延遲感



明日待續~~~~~~
T Max 動力傳遞是先CVT再來才是離合器喔
jasonsjcj wrote:
T Max 動力傳遞是先CVT再來才是離合器喔


正確+1

曾經有一位漢堡車友跟我抱怨:
漢堡都沒有傳動可以改.動力提升有限
只能改管及供油電腦
放棄義大利羊皇,轉戰VESPA
jerryang wrote:
正確+1曾經有一位漢...(恕刪)


說不定未來針對ECVT會有類似的外掛電腦

可以修改內部馬達轉換的速度與設定....


對於MANA的換檔延遲,在討論下應該可能是

因為MANA的程式問題影響馬達出手的速度吧!

jasonsjcj wrote:
T Max 動力傳遞...(恕刪)


阿....

是濕式多版離合器>CVT變速>終傳鏈條....
我喜歡研究車~
lingi567 wrote:
是濕式多版離合器>CVT變速>終傳鏈條

不是喔~!
T Max是
引擎傳遞動力到CVT變速機構
再傳遞動力到濕式多片離合器
然後才傳遞到一次減速比齒輪
再傳遞到二次減速鍊條

網路上有相關資料可以先找找看喔

沒錯哦~ TMAX

傳動順序 是--->CVT--->溼式多片離合器--->鏈條

在友版大羊版有資料,在toutbe 打tmax有很多國外在解釋tmax傳動

以上
