今日被解剖之硬碟 死雞硬碟20G，易拓80G(最年輕的)，MAXTOR-8G(最老的)，倒掉的昆騰20G
WD-40G 以上人員就定位準備受死
正面
屁屁
手術工具
首先上場的是倒掉的昆騰 手術台躺好喔!!
電路板根本體分離了
打開蓋子看到的是碟盤跟讀寫頭
讀寫頭
讀寫頭特寫~~

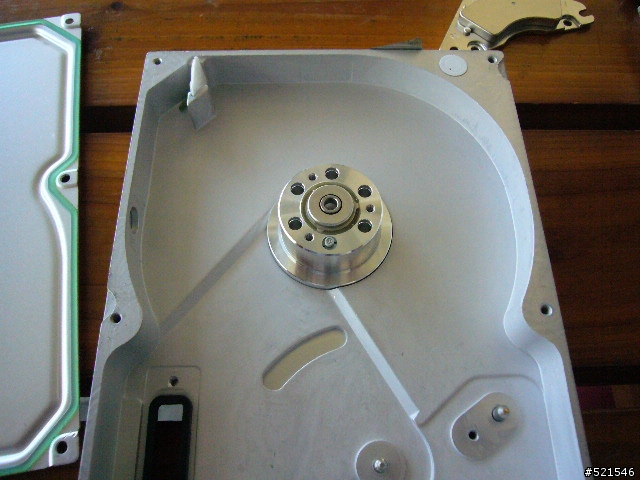

碟盤一枚~~碟盤驅動馬達是固定在本體上的拆不下來
所有的零件!!
再來2號死雞硬碟
先脫衣服所有的人只有你穿衣服~~怕冷阿
電路板跟本體分離
打開蓋子~吼閃亮的碟盤比鏡子還亮
讀寫頭~~~
碟盤驅動馬達
驅動馬達拆下來了~~長成這副鳥樣
全部零件!!
三號MAXTOR

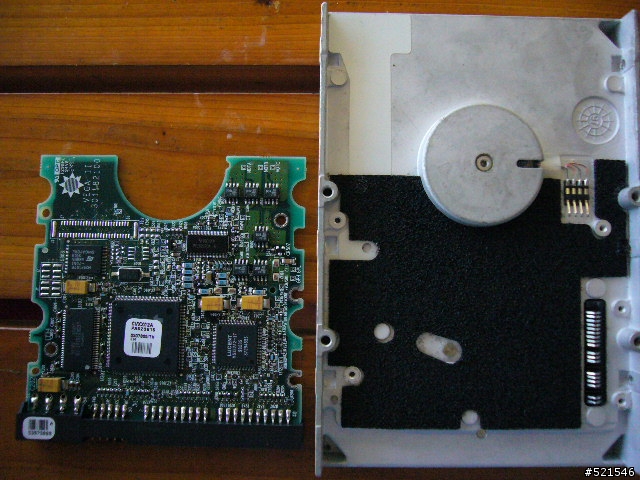

電路板跟本體分離
打開蓋子~~一樣亮死人不償命的碟盤
讀寫頭
碟盤驅動馬達

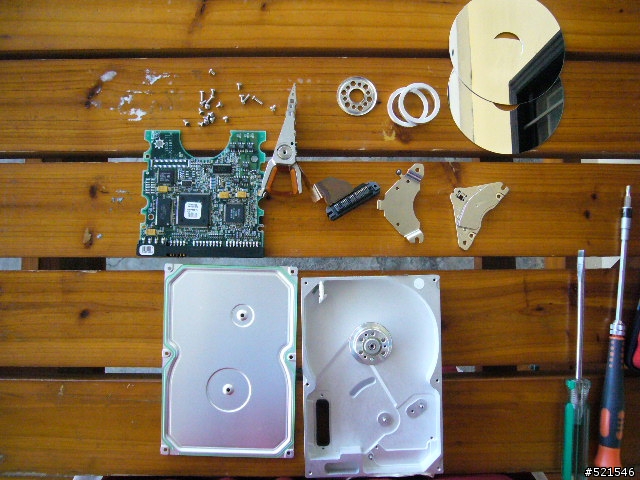

全部零件!!
四號 WD
電路板跟本體分離
打開蓋子
讀寫頭
碟盤驅動馬達
全部零件!!
最後是易拓
電路板跟本體分離
打開蓋子，不知各位看官有沒有發現所有的硬碟讀寫頭都是停在碟盤上只有易拓的停在
特製的白色停車區，這樣也會壞真是夠了
讀寫頭
全部零件
最後來個下葬前大合照
讀寫頭集合
電路板

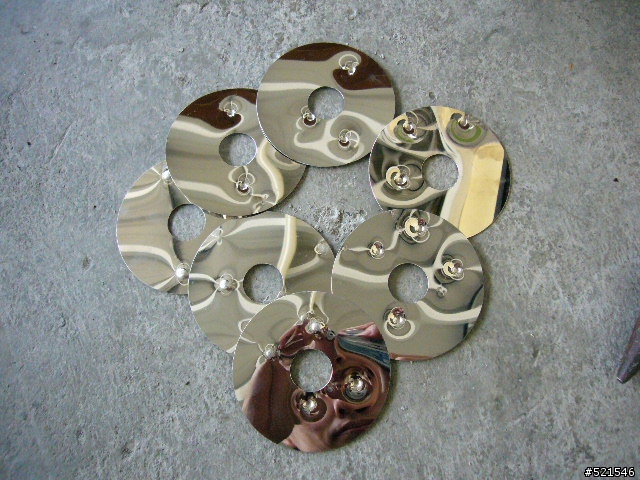

閃亮亮的硬碟盤連我家的屋頂都反射的一清二楚

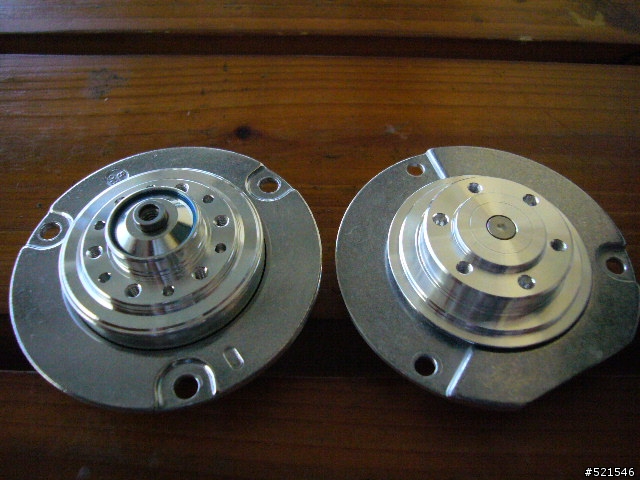

碟盤驅動馬達5顆中只有WD跟死雞的馬達拆的下來其他的都做死在本體上
好了以上就是各家硬碟內部情況~~拆玩了那下一歨要如何處理呢?
剛剛就有說過那就是下葬!!資源回收哩!!
碟盤留著當反射鏡趕鳥超好用!!
硬碟們安息吧感謝陪我這麼長的時間~~阿門
=======我是分格線=======我是分格線=======我是分格線========
基於廣大鄉民的好奇心再次請MAXTOR當麻豆給各位看看磁頭跟磁鐵
最後還有血腥的暴力畫面喔!!膽小勿看
首先是有人問到拆硬碟的工具，那叫星型起子五金工具行都有再賣我是買26合一的工具包
最右邊那盒就是26合一工具包要價150元而已
有一字.十字.星型.六角很好用喔 這次買的材質不錯算蠻堅固的，操不壞
再來就是磁頭驅動部位特寫
上下層是磁鐵中間則是驅動線圈
驅動線圈特寫，線圈靠著控制板輸出的微弱電流來改變磁場而達到移動的目的
他再動時很快喔!!歐影片不會放不然你們看看就知道有多快
這是磁頭定位區也就是當應停止運轉時，這個小磁鐵就負責把讀寫頭牢牢的固定在
此區，不然當沒電時這個磁頭可是會亂跑的喔，一但亂跑這顆硬碟就毀了，
還記的以前老電腦要關機前還要下一個指令嗎?<PARK>
這就是叫磁頭回去定位區，現在的則是會自動歸位當電源斷電時磁頭就會很快的
自動歸位

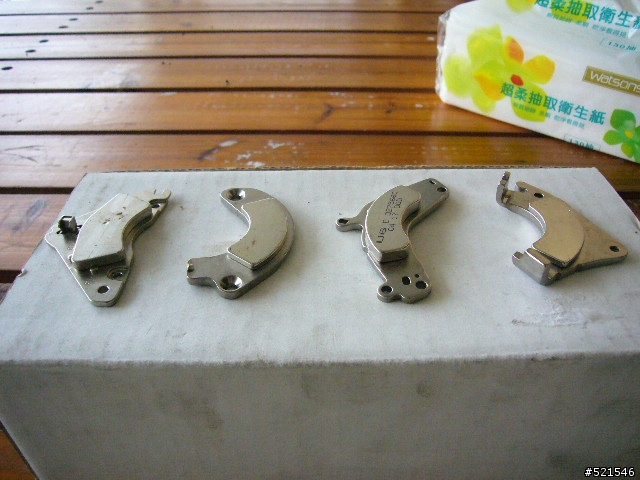

再來就是這個拉磁鐵，吸力超強的磁鐵使不小心被夾到可是很痛的喔!!
以前的硬碟跟現今的硬碟裡面的磁鐵吸力差很多，以前的吸力超強要用起子才能給他分家
現在的很弱只要用手輕輕一扳就開了
再來膽小者勿看....因為在此板區有人說硬碟碟盤是玻璃做的，聽了差點昏倒所以...
榔頭外加碟盤......
嘿嘿嘿嘿碟盤有各家廠牌的當然也有所謂的H牌玻璃碟盤，那我們就來驗證吧!!
<因血腥暴力且有爆裂噴濺的危險，所以我安全防護具上身後才執行破壞工作所以你們看不到過程>
所以結果.........
這不是玻璃.....這不是玻璃...全都是硬死人不償命的金屬材質...看看我家的地板
以上就是這次解答有問題在問吧!!歐對了2.5吋的脫衣秀還在徵求麻豆中敬請稍代嘿!!
