前幾天NVIDIA在上海正式發表GeForce GTX690的顯示卡，而小編當時也有幸能夠現場參與這場發表會，只不過當時在場的媒體實在是太多人了，光是想要摸到顯示卡都得卡位，真正在小編手上的時間大概不會超過三分鐘吧!然而上海採訪結束後，隔天回到辦公室就聽到GTX690已經在送來的路上，沒多久就收到一個超大的箱子(心想說:不是一張顯示卡而已嗎?箱子也太大了吧!)，於是迫不及待地來開箱一下。
一打開外頭的紙箱，就看到一個印著大大的CAUTION注意警示字樣，下面還有一排WEAPONS GRADE GAMING POWER的小字，挺酷的標語。
拿出來之後，真的就是一個扎扎實實的木箱子。而在木箱的側面還有印上像是序號的字樣。不過因為小編手邊只有這一個，也無從得知是不是每個木箱都會有不一樣的號碼。
看到木箱之後是真的很讓人驚喜了一下，但是木箱上竟然有釘上了鐵釘，是要硬拆嗎?於是便想到在前幾天寄來的一根黑色拔丁棒，所以一切的謎題都解開了，都只是要鋪個開箱梗而已啊！有工具之後，問題又來了，這拔丁棒要是硬塞進去，木箱應該會戳爛吧！可是NVIDIA的公關再三叮嚀小編一定要非常小心拆，不要拆壞喔！這可真是為難啊！於是小編便把木箱轉了半天，想要找個縫隙大點的好地方來撬開它，結果在其中的一個角落其實就有個已經切割好的縫隙剛好可以塞入拔丁棒。接著就是小心翼翼地慢慢撬起上蓋，等到稍微有些空間之後，再用另外扁平的一頭慢慢地將釘子拉起。
於是一個個拉起釘子之後，終於把上蓋打開了，一打開先看到的是一層灰色的泡棉。當小編看到這張照片的時候，突然覺得旁邊的上蓋也太恐怖了，要是一陣怪風吹來，哪可真不是開玩笑的。(看過絕命終結站的後遺症)
拿起上層的泡棉之後，終於看到GTX690穩穩地躺在泡棉之中。
小編想說這箱子這麼大一個，應該還會有塞些其它的東西吧!但拿起GTX690之後發現，其實裡面真的就只剩下泡棉，真的有些小小地失望一下。

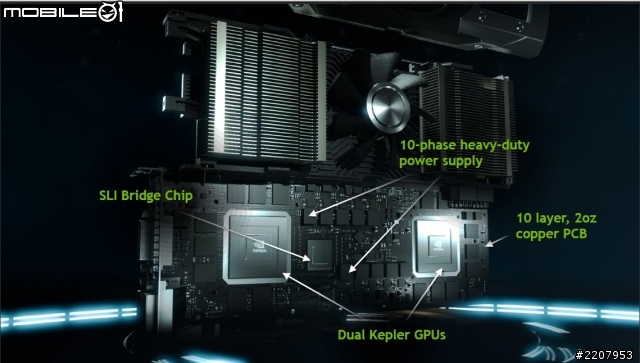

既然沒有其他的東西，只好直接來看看GTX690的本尊吧!因為在頂樓拍照風實在太大了，所以本尊的部分就回到棚內來看吧!這次的GTX690顯示卡與上一代的GTX590同樣都具備了兩顆繪圖晶片，並加入了一個SLI橋接晶片讓兩顆繪圖晶片可以同時運算。不同的是在GTX690上市加入了兩顆與GTX680一樣的GK104開普勒晶片。所以像是3072個繪圖核心數量和4GB的GDDR5顯示記憶體的規格，GTX690都是GTX680的兩倍。
不過或許是考量到散熱以及功耗的問題，在預設的繪圖核心時脈則有稍微調降至905MHz，比GTX680稍微少了100MHz左右。但在GTX690上仍然有加入GPU Boost的功能，時脈最高可自動超頻至1019MHz。 至於顯示記憶體的時脈則與GTX680同樣為1500MHz。而其它在開普勒晶片所加入的TXAA和Adaptive VSync以及3D Vision Surround等技術，在GTX690上同樣也有支援。因為這些技術功能，小編在先前所撰寫的GTX680文章中就已有說明測試，所以在這邊便不再贅述，若是網友們有興趣的話，可以參考小編先前的文章。那麼接著就來看看顯示卡的外觀以及測試數據吧!
GTX690官方規格表
從顯示卡的外型就可以看到這次的GTX680是採用單風扇的設計，而風扇的位置則是移到顯示卡的正中央，目的應該就是為了讓風流可以從兩旁吹出，使兩顆繪圖晶片都可以平均散熱。此外，散熱器的外殼銀色的部分，具NVIDIA的說法是採用三價鍍鉻鋁製外框，而在風扇四周黑色的部分，則是採用鋁鎂合金的材質，為得應該就是來加強散熱效果。而從外殼是兩個透明窗可以看到散熱器主要是分為兩塊，並分別覆蓋在繪圖晶片上。而這次的散熱器一樣也是採用均熱板的設計，而且在鋁擠鰭片以及與繪圖晶片直接接觸的底部，都有鍍鎳處理來避免氧化。
GTX690官方散熱設計示意圖。
在顯示卡的後方與前方都是作為出風口。
在顯示卡的上方則是印著相當明顯的GEFORCE GTX的字樣，在實際運作時則會發亮。
因為搭載了兩顆繪圖晶片，讓GTX690的功耗提升至300W，所以供電接頭也改用了雙8Pin的設計。
影像輸出的部分則是提供了3個DVI以及1個mini DisplayPort的設計。
GTX690採用的是具有2盎司銅箔的十層PCB板。而且後顯示卡的背面可以看到供電佈線相當密集。
顯示卡橋接處只有一個金手指，讓使用者可以串聯另一張GTX690，進行Quad SLI。
GTX690的重量約為1027公克，約比GTX680的公版稍微重200公克。
卡長的部分，這次GTX690的官方規格是為11英吋，比GTX680多了1吋的長度。因為小編手邊沒有公版的GTX680，所以就拿技嘉的GV-680OC-2GD來比較一下。
GTX680與GTX690影像輸出規格介面比較。
最後一定要來一下疊疊樂的啊!(從上到下依序為GTX690、技嘉GV-N680OC-2GD、華碩GTX680-DC2T-2GD5)
GTX690顯示卡拆解
GTX690卸下散熱器的模樣。
裸卡正面照。
兩顆繪圖晶片的型號都是GK104-355-A2。
在兩個繪圖晶片的中間則有加入一個PLX PEX8747 PCIe Gen3通道擴充晶片。
記憶體顆粒的部分，在GTX690上則是加入了16顆SAMSUNG的GDDR5記憶體顆粒，總容量為4GB。
GTX690繪圖晶片的供電模組是採用十相供電的設計。
在PCB板的上頭有兩個供電插頭，一個是用來為風扇供電(黑)，另一個則是提供顯示卡上投GEFORCE GTX字樣發亮所需的電源(白)。
在散熱器的部分，可以看到兩個繪圖晶片的位置都有熱板直接覆蓋，而且在記憶體顆粒以及MOSFET供電元件上都有貼上散熱片來增加散熱效率。
看完外觀與拆解之後，接下來就是大家最關心的效能表現，而除了效能之外，小編也會針對溫度與功耗來進行測試，好讓網友們可以作個比較參考。
本次測試平台硬體清單如下：
處理器：Intel Core i7-3820
主機坂：ASRock X79 Extreme 6 Gen3/GB
硬碟機：Kingston SSDNow V+ 64GB
記憶體：Kingston DDR3-1333 2GBx4
電源供應器：Gigabyte ODIN 1200W
軟體測試：3DMark 11、3DMark Vantage、Furmark1.9.2、Unigine Heaven 3.0
遊戲測試：Dirt 3、HAWX 2、Lost Planet 2、Streetflight IV、PHANTASY STAR ONLINE 2
效能測試
3DMark 11
Extreme等級測試結果為X5718。
Performance等級測試結果為P13818。
Entry等級測試結果為E16632。
3DMark Vantage
Extreme等級測試結果X30921。
High等級測試結果為H34536。
Performance等級測試結果為P38393。
Entry等級測試結果為E58084。
UNIGINE HEAVEN 3.0
解析度1920x1080，反鋸齒為4X AA的效能評分與每秒平均張數為2603分、103.3張。
解析度1920x1080，反鋸齒為8X AA的效能評分與每秒平均張數為2158分、85.7張。
Dirt 3大地長征 3
解析度1920x1080，反鋸齒為4X AA的每秒平均張數為144.99FPS。
解析度1920x1080，反鋸齒為8X AA的每秒平均張數為142.44FPS。
HAWX 2 鷹戰X 2
解析度1920x1080，反鋸齒為4X AA的每秒平均張數為228FPS。
解析度1920x1080，反鋸齒為8X AA的每秒平均張數為213FPS。
Lost Planet 2失落的星球2
解析度1920x1080，反鋸齒為4X AA的每秒平均張數為148.5FPS。
解析度1920x1080，反鋸齒為8X AA的每秒平均張數為143.2FPS。
PHANTASY STAR ONLINE 2夢幻之星Online 2
解析度1920x1080時的測試總分結果為39037分。
Street Fight IV快打旋風四
解析度1920x1080，反鋸齒為4X AA的效能評分與每秒平均張數為17297分、268.75FPS。
解析度1920x1080，反鋸齒為8X AA的效能評分與每秒平均張數為16735分、267.29FPS。
溫度比較測試
這項比較主要是分為待機以及燒機狀態下的溫度表現。而燒機的部分，則是使用者Furmark的Burn in Test 15分鐘來看看顯示卡的溫度表現為何。
待機時，GTX690溫度為36度C。
Furmark 1.9.2燒機15分鐘的溫度則控制在81度C。
功耗測試
這次功耗測試的部分，除了GTX690之外，小編也拿了手邊華碩與技嘉的非公版GTX680來執行SLI，並測試所消耗的電力來做個比較。不過因為這兩張顯示卡都有一些超頻的設定，所以在功耗上應該會比兩張公版要稍微高一些，但還是給網友們做個比較參考。
在待機的狀態下，安裝GTX690的系統總功耗約為107瓦、GTX680x2 SLI的系統總功耗約為125瓦。
繪圖核心滿載時的功耗狀態下，安裝GTX690的系統總功耗約為364瓦、GTX680x2 SLI的系統總功耗約為445瓦。
看完單張GTX690顯示卡的數據之後，因為這次使用的測試平台與小編之前測試GTX680公版與兩張非公版GTX680 SLI的硬體搭配都是一樣，所以小編也將所有的數據統整之後作為圖表，讓網友們可以方便比較參考。
3Dmark測試比較圖
遊戲測試比較圖
功耗測試比較圖
溫度測試比較圖
測試小記
從各項數據表現看起來，GTX690在數據比表現上，比華碩和技嘉的非公版GTX680 SLI的數據稍微低了一些，但因為這兩張GTX680都有些許的超頻設定，所以若是兩張公版GTX680對上單張GTX690的話，效能差距應該會更小一些。而且在功耗方面，兩張GTX680 SLI的系統整體耗電量就高達445瓦，而單張GTX690僅364瓦左右，就每瓦電力所能提供的效能，GTX690算是勝出不少。
至於價格方面，官方的建議售價是為美金999元，但就以往的新卡上市經驗來看，到時候實際販售的價格應該會落在台幣32000元左右。看到這個價格，相信很多網友跟小編一樣都覺得貴翻天了吧！可是若是換個角度來看，兩張公版本的GTX680目前最便宜也要台幣34000元左右，而且為了餵飽兩張顯示卡所需的耗電量，電源供應器勢必也要選擇大瓦數的規格。相較之下，GTX690價格與電源需求都相對低了不少。所以要是原本有想過要拚兩張GTX680來SLI的話，改選一張GTX690或許會稍微划算一些吧！最後，仍然要感謝大家耐心看完文章，等到小編拿到GTX670與660之後再來與大家一起分享測試心得。
