[小惡魔的電腦教室] 4-3.顯示卡影片播放硬體加速，作法原理完全解說

我還記得我裝第一台電腦時，為了看VCD的....好看影片（羞），還特別去買一張VCD加速卡來看一些夜市買來的片子，因為當時的爛電腦連放MPEG-1的影片都沒力。玩電腦夠久的人可能有買過這些VCD/DVD的影片加速卡，但顯示卡往3D快速發展之後，這種專門看影片的附加卡就銷聲匿跡了，除了VCD和DVD，也沒再看過HD高畫質影片加速卡了，因為現在出去買一張顯示卡，就有MPEG-1、MPEG-2（DVD）、WMV、VC-1、H.264加速，兩大藍光陣營Blu-Ray和HD DVD在還沒有普及前，新的顯示卡就已經100%支援了。

影片加速是近年顯示卡最熱門的附加功能，但為什麼顯示卡3D發展也順便帶動影片加速功能？一個3D一個2D感覺沒啥關連，其實除了廠商想要增加顯示卡的附加價值之外，顯示卡的3D運算其實和影片加速脫離不了關係，雖然乍看之下根本連不起來。

本篇要講的就是ATI和NVIDIA現在狂炒的AVIVO HD與PureVideo HD，他們到底是什麼？而最常被問的就是「要才樣啟動顯示卡的硬體加速？」，最大的混淆就是NVIDIA PureVideo技術與PureVideo Decoder的錯誤命名，以下我們將重頭詳細解說，讓大家徹底了解！



NVIDIA PureVideo HD與ATI AVIVO HD是目前兩大硬體加速技術。


影片壓縮

首先，影片是什麼？想都不用想，影片就是一連串的靜態圖片連續播放，一些影片格式會講24p、30p、60i，指的就是每秒有24、30、60張圖片。但影片至少都有好幾秒，電影甚至是以小時來計算，大家做點算術就知道一小時的影片就要十萬張的圖片，那是非常大的資料，因此所有的影片格式都必須透過破壞性壓縮，刪掉部分圖片的資訊讓檔案縮小，而影片播放就是一種「解壓縮」的動作，把檔案還原成一張一張的畫面，硬體加速就是加快解壓縮的動作，為了徹底了解，一定要來聊一下影片是如何壓縮的。

[註：我這裡就不提色彩空間轉換的步驟，有興趣的人自行查詢「RGB轉YUV」。]







1.動態補償
大家都看過影片，讓我點出一個你早已知道的事實：在一小段時間內，影片的畫面大多是類似的。，比如上面兩張火車的圖片是從大約3秒鐘的影片段落中隨意截出來的，在這3秒內，攝影機就固定這個角度拍火車通過，而我們知道一般影片每秒都有24～60張，換句話說，這簡單的火車段落可能高達有100張的圖片，而每一張看起來都差不多。

當連續圖片的內容都差不多時，要怎麼壓縮？很簡單，就是取一張圖片做標準，之後類似的圖片就不存圖片內容了，而只存「跟原來那張標準圖片的差異點」。比如上面的火車圖，第一張做為標準圖，第二張就只存火車頭的位置往左下角移動了XX像素，反正畫面的其他部分幾乎都一樣。而這個參照的動作就叫「動態補償」（Motion Compensation），在影片壓縮的領域，它是把畫面切成一塊塊小區域（16x16～4x4的像素），然後每個區域去比對前後張畫面的相同位置，看有沒有改變，有的話就只紀錄畫面的變化，這樣連續的圖片就只剩下幾張標準畫面和一堆參照的資訊而已，這是第一步壓縮。

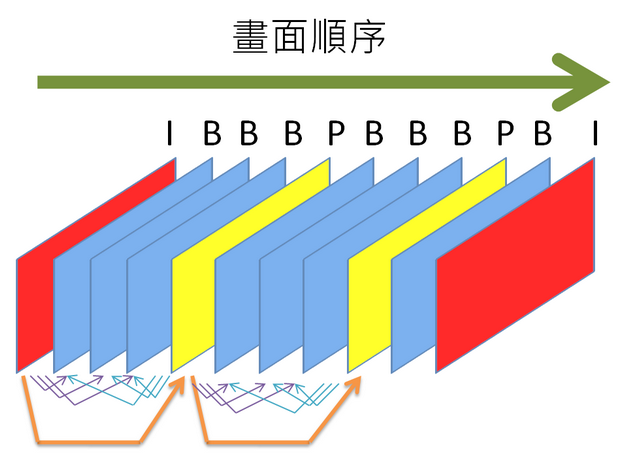

影片的連續畫面會分成I、B、P三種，I畫面就是原始參照畫面，也就是畫面出現大便....嗯，出現大變換、無法參照之前畫面的時候，就會被列為I畫面。P畫面則是參照前一張I畫面，紀錄相異點，B畫面則是雙向參照I或P畫面（最新的H.264是特例，它的B畫面可以參照別的B畫面）。所以P畫面是出現小變換時用的，而B畫面則是出現微小變換時用的。一般影片壓縮後就是像圖中這樣IBBBPBBI，事實上真正有圖片內容的只有I畫面，其他都是參照紀錄而已。


2.正餘弦轉換
正餘弦轉換（Discrete Cosine Transform，簡稱DCT），哇靠！聽起來超專業，多念幾次就覺得自己像數學家了。這裡不討論DCT的傅立葉轉換公式，反正Google一下就有，就算寫出來也沒幾個人看的懂，這篇是簡單教學，而不是幫助入睡的。

DCT是把空間的資訊轉換成頻率。一張畫面原本記錄X、Y軸上某一點是什麼顏色，XY軸就是一種空間資訊，對一張圖片做DCT轉換之後，會變成以頻率來紀錄。圖片的「頻率」是什麼鬼？你一定會這樣問，聲音的高頻是尖銳，圖片的高頻則是顏色快速轉換的地方，低頻就是...呃...顏色轉換不快速的地方，也就是較為柔和的漸層。



上面的黑白圖經過DCT轉換後，就只剩下座標軸上一個短暫的突起。


比如上面這張黑白圖，經過DCT轉換之後就變成座標軸剩一個突起（黑白轉換的交界），其餘就是平緩的低頻訊號（黑色和白色連續處），看到這裡大家應該知道DCT的用意了，它就是把後面的低頻去掉，只留下前面的高頻，以圖片的語言來說，就是讓畫面只留下重要的邊緣，而細微的漸層拿掉，這牽涉到人腦的感知方式，人腦只要有一個大約的輪廓就能辨識，一張懷舊而模糊的照片仍然可以看出是誰，再糊的RVMB日劇（主角五官都快看不清楚了）大家都看的下去。所以影片壓縮就照這個方式，把低頻訊號刪掉，保留大致的樣子，做成第二步壓縮。


3.Entropy Encoding
「熵」...哇塞！聽起來超厲害，多念幾次就覺得自己變物理學家了。物理上的Entropy跟電腦的Entropy有沒有關係我不確定，所以我通常不會翻成中文，保留原來的Entropy Encoding比較好。

影片壓縮到這一步已經不需要再刪東西了，Entropy Encoding是一種無失真壓縮的技術，資料可以完整的還原，這廣泛用在檔案壓縮上（Zip、RAR...你舉的出來的都有用到）。它是一種用機率來壓縮的技巧，出現機率越高的字串資料，就用越短的代碼來代取它。比如Mobile01裡最常出現的詞是「勸敗」，那就把「勸敗」用「0」來代替，這樣一句話就可以寫成「Nokia N95真讚，值得0」，是不是就縮短了？而當這個詞出現機率超高時，就會看到資料變成一堆0，這時再把一堆0寫成「幾個0」的資訊（000000 = 6,0），壓縮率就相當高了。

Entropy Encoding的演算法很多，比如VLC、CABAL、CAVLC，愈新的影片格式（比如H.264），Entropying Encoding的演算法就愈複雜，可以壓的更小，當然也需要愈操的壓縮/解壓縮運算。


影片播放與加速

呼！終於講完壓縮的部分了，接下來是兩萬字的影片播放步驟解說，哈！嚇大家的，其實影片播放就是上面三個步驟倒過來，先把Entropy Encoding的資料還原，再做iDCT（inverse DCT）把頻率資訊變回空間資訊，最後用動態補償加上參照的資訊，還原成每一張畫面，就是大家看到的影片了。原本這些解碼工作是CPU要做，硬體加速就是把這些工作轉到顯示卡上，降低CPU佔用率，或是讓更低階的CPU可以播放。

顯示卡最早加入硬體加速的步驟是「動態補償」，因為這跟3D運算的方式很像，事實上，目前最新的影片硬體加速都還有部分用到3D運算核心。「動態補償」是把畫面切割成小區域做比對，還原時就是用影片檔裡那些參照紀錄，對照標準畫面來算出每一張畫面，由於畫面是切成一塊塊區域，每個區域都是獨立的，正好可獨立送到顯示晶片裡多個平行化單元（也就是Shader）一起做運算，但並非所有解碼的步驟都能由Shader來處理，iDCT和Entropy Decoding就和顯示晶片的運作方式相反（這兩步無法平行化運算，用CPU比較快），GPU要支援這些，就得實實在在地內建一個解碼單元，專做iDCT和Entropy Decoding。

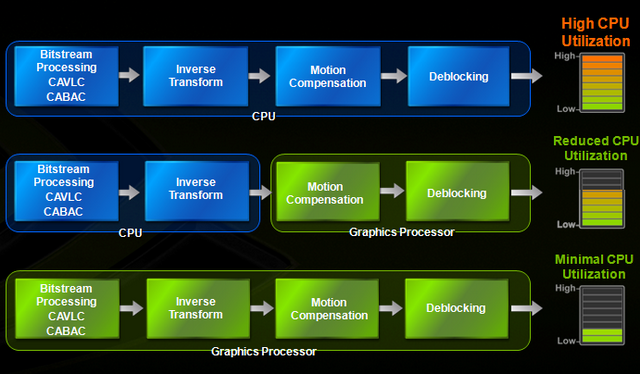

硬體加速的幾大步驟，兩家都有自己慣用的宣傳名詞，圖中Bitstream Processing就是Entropy Decoding，Inverse Transform就是iDCT，再來是動態補償，最後一個Deblocking是「去區塊」，因為動態補償是以區塊來還原畫面，如果沒有Deblocking的動作，整個影片畫面就會裂成像棋盤狀，這一步並不操，但是是必須的。


如何啟動硬體加速？
而顯示晶片是怎麼做硬體加速的？或更直接一點：「如何啟動硬體加速？」，其實對於顯示卡來說，「硬體加速」一直都在啟動狀態，只是有沒有去用而已。在3D遊戲裡，我們已經知道DirectX與OpenGL是遊戲和顯示卡之間溝通的語言，遊戲用DirectX寫，顯示卡支援DirectX，顯示卡就能運算遊戲裡的3D畫面。完全同樣的道理也能放在影片播放上，只是DirectX換成DXVA（DirectX Video Acceleration），而所謂的PureVideo和AVIVO，其實就是顯示卡執行這些DXVA指令的技術。

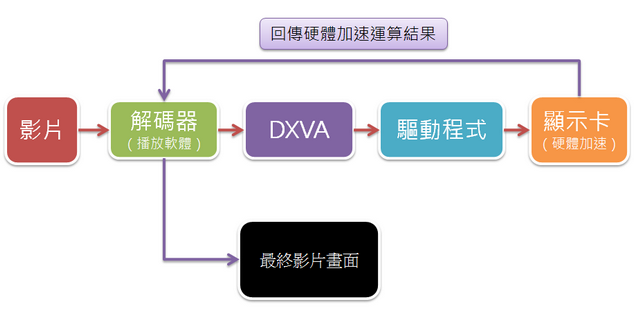

硬體加速的步驟，只要解碼器讀到正確的影片格式，解碼器本身也支援DXVA的話，就會把解碼的工作丟給顯示卡，解碼結束之後再把結果傳給解碼器，輸出最後的畫面。


前端的解碼器最重要，支援硬體加速的解碼器遇到特定影片格式時，就能把解碼的動作改用DXVA的指令來寫，送給顯示卡去加速運算，再把運算結果回傳變成畫面。很多人以為要啟動PureVideo就一定要裝NVIDIA PureVideo Decoder，事實上這是名稱上的誤解，NVIDIA PureVideo Decoder只是支援PureVideo技術的解碼器「之一」，許多著名的播放軟體都已經支援PureVideo或AVIVO，像台灣之光PowerDVD、WinDVD、Nero ShowTime、Windows Media Player等等。

而且那個NVIDIA PureVideo Decoder只是DVD播放軟體（MPEG-2解碼器），它不能...也永遠不可能播放其他新格式，比如H.264、WMV、VC-1等等，要硬體加速這些新格式，只有上述幾個市售的播放軟體有支援，裝NVIDIA PureVideo Decoder是完全無用的。

另外，其實DXVA只是一個泛稱，微軟所訂的DXVA 1.0只支援到MPEG-2，現在播放軟體支援VC-1或H.264硬體加速都是顯示晶片廠與播放軟體廠合作，用DXVA的延伸指令所做，兩家所用的專屬指令並不一樣。所以現在事情演變有點複雜，要真的確定有硬體加速，播放軟體得明確地說有支援PureVideo HD和AVIVO HD才行，而且NVIDIA和ATI的硬體加速一直在改，驅動程式和播放軟體也得一直升級才能支援最新的技術。

[註：新的DXVA 2.0支援所有新格式，但很不幸的，它跟DX10一樣是Vista Only，所以廠商可能還是會繼續用專屬指令，讓播放軟體可以同時支援XP和Vista。]



播放軟體通常只會簡短的寫「啟用硬體加速（NVIDIA PureVideo）」，但PureVideo和AVIVO改來改去，搞一堆專屬指令，為了避免麻煩，一律使用最新版的播放軟體最沒問題。

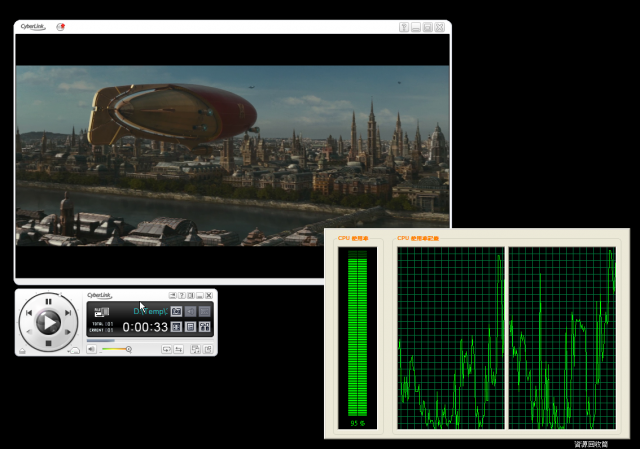

這是未開硬體加速前，播放「黃金羅盤」的1080p Quicktime預告片(H.264格式)，CPU是C2D E4300，佔用率整個飆高。

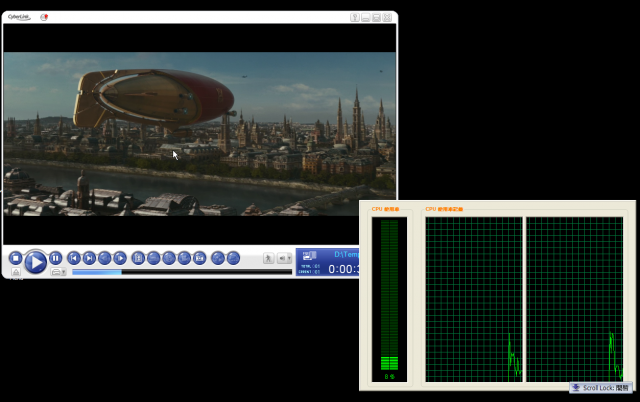

開啟GeForce 8600GT的硬體加速後，CPU佔用瞬間掉到只剩不到10%。


總而言之，要使用這些顯示卡的硬體加速，必須要有：1.支援硬體加速的顯示卡、2.最新的驅動程式、3.特定的解碼器（PowerDVD或WinDVD）並勾選硬體加速選項、4.軟硬體都有支援加速的影片格式（如MPEG-2、WMV、VC-1、H.264），缺一不可。像XviD、DivX、RMVB這種非業界標準的格式是不太可能會有廠商支援的，因為他們首要著眼點是像DVD、Blu-Ray、HD-DVD這種光碟媒體所用的影片格式。


[註：有人會問硬體加速支不支援.avi影片檔，這是另一個常見的誤解，影片附檔名跟壓縮格式可以是完全無關的，所有的影片壓縮格式都能變成.avi檔，要真正看出它的壓縮格式，可以抓GSpot來看。]


PureVideo HD與AVIVO HD
現在PureVideo HD與AVIVO HD的發展已經到100%硬體加速了，ATI在Radeon HD 2000之後，幾乎全系列（除了2900XT）都可以對MPEG-2、VC-1、H.264、WMV做完整硬體加速，這包括動態補償、iDCT和Entropy Decoding三大步驟；NVIDIA目前仍然缺少VC-1的Entropy Decoding，其他則跟ATI相同，不過在新版8400GS（D9M/G98）推出之後NVIDIA會追上ATI的水準。其實，現在兩邊的硬體加速技術都遠超過一般人所需，因為大流量的H.264與VC-1影片並不常見，只有Blu-Ray和HD DVD會用到，不過總有一天這些新世代電影光碟一定會普及。



雖然NVIDIA一直號稱PureVideo HD只少了一步，差不了多少，但少的Entropy Decoding事實上是三大步驟裡最操的。


硬體加速除了減輕CPU的負擔之外，也能讓影片畫質提高，最常見的就是「去交錯」（De-interlace），由於種種我已經沒力再寫的歷史包袱，很多影片的畫面並非完整的，而是用一條條奇數或偶數掃瞄線交替組成，「去交錯」就是把它們重新運算成完整畫面。而這不只是前後兩張黏在一起而已，事實上，去交錯比單純降低播放時的CPU佔用率更複雜，因為去交錯很多是By case，同一種演算法不能套用在所有影片上，幸好交錯影片只有在DVD時代比較常見，現在新的影片大多是完整畫面了，謝天謝地！

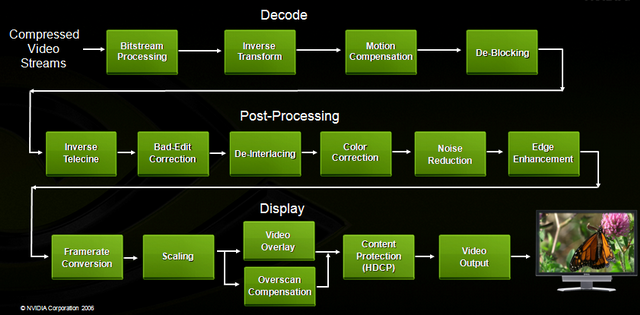

硬體加速除了降低CPU使用率，也能提高影片畫質，圖中「Post-Processing」的部分都是加強畫質用的。



去交錯的效果，可以把影片中的邊緣鋸齒去除。


最終...還是要看片
網路影片播放＋硬體加速可以搞到很複雜，因為商用解碼器通常只支援特定幾種常見檔案，有時候你明知道這檔案的影片壓縮格式是可以加速的，但卻可能由於解碼器的限制而無法啟動。比如mkv就是網路上專用的檔案包裝格式，它可以包進H.264的影片，但支援H.264硬體加速的PowerDVD沒辦法撥mkv，所以才有把一堆解碼器打包抽離，讓它與其他splitter（分離影音檔中的影片和音訊的軟體）連結合作，支援更多影片的特殊玩法，比如對岸的「終極解碼」，或是這篇。
