全台獨家首發M4A78-E"絕張自摸"+酷媽REALPOWER PRO400W"獨聽銅牌"=我的"第一台"HTPC"西華皇家兔

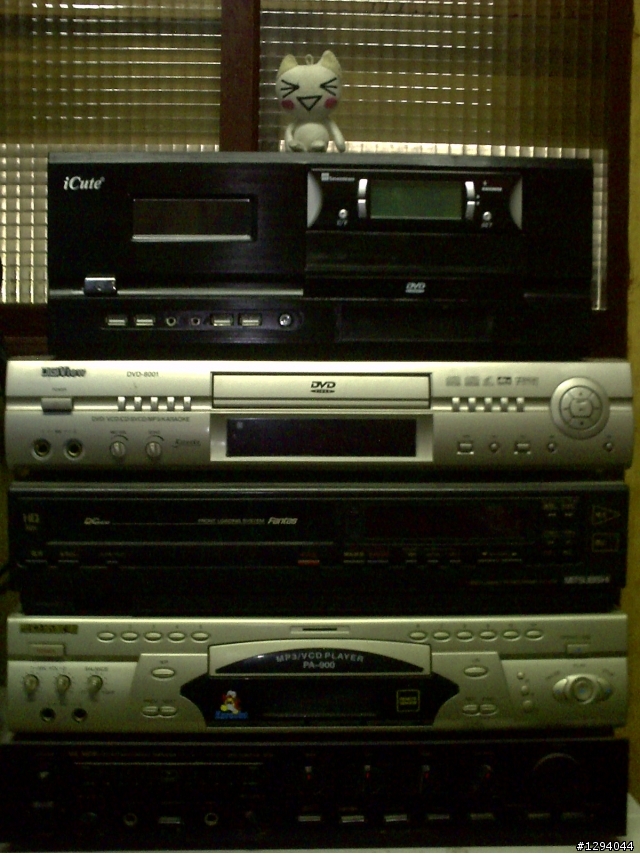

越來越多人意識到節能環保的重要性,卻又想要享有藍光所帶來的高畫質影音饗宴,但是隨著科技的進步,從VHS->CD PLAYER->DVD PLAYER->Blu-ray PLAYER未來還不知道會有多少高畫質的影像輸出問世,於是乎我決定自己組一台不是外面套裝的播放機來畢其功於一役,這樣往後只要換光碟機大概就不需要換機殼來疊疊樂了,除非將來還有比軟硬解藍光更吃重硬體的播放模式,那也只是換換處裡器主機板光碟機...等零組件,至少不用再越堆越高了吧


再來就是精心選購一顆強而有力的心臟來驅動這一切要吃電的傢伙,那麼80PLUS絕對是省電又夠力的不二選擇了,所以我看上這一顆掛銅牌保證且是大廠出品的酷媽REAL POWER PRO 400W



配上這款你在台灣絕對買不到地阿速思M4A78-E,那真的是夠屌了吧?雖然他的姐妹機M4A78T-E到處都是,但是要我用AM3主機板加上DDR3真的是讓我提不起勁,畢竟DDR2在AM2+平台上並不比AM3差多少,除非哪天我想不開去買I7,那我才會無奈的買DDR3來衝高I7三通道記憶體頻寬



全平台測試配備列表
CPU︰AMD PhenomII 550BE

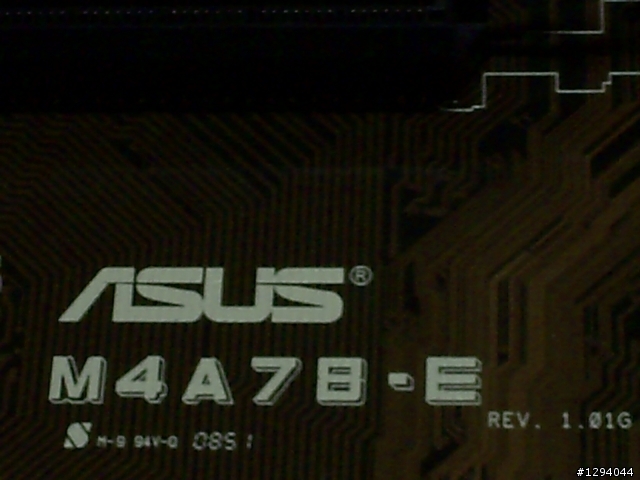

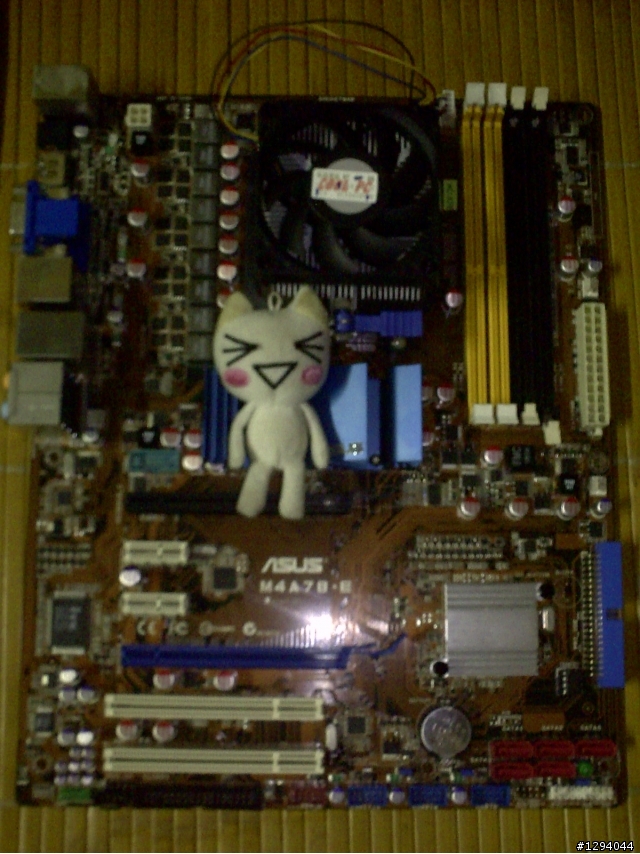

M B︰華碩M4A78-E Rev1.01G
RAM︰TEAM DDR2 1066 2G X 2
VGA︰內建790GX
HDD︰WD 15EADS 1.5TB + Seagate IDE 120G
ROM︰XBOX360 HD DVD PLAYER
POWER︰酷媽REAL POWER PRO 400W
七盟POWER DISPLAY
CASE: 西華皇家兔

A.POWER開箱篇

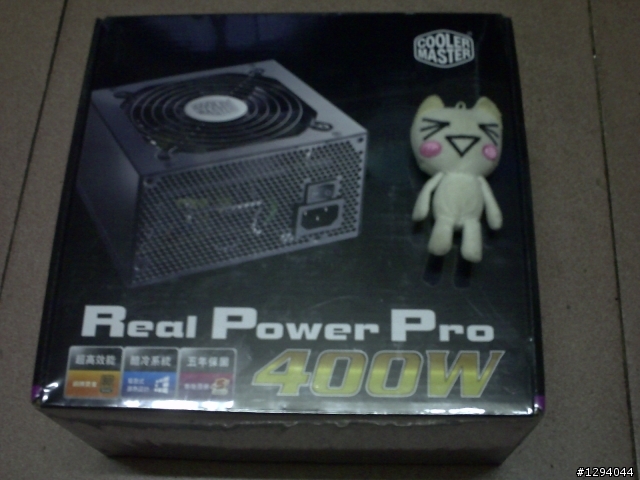

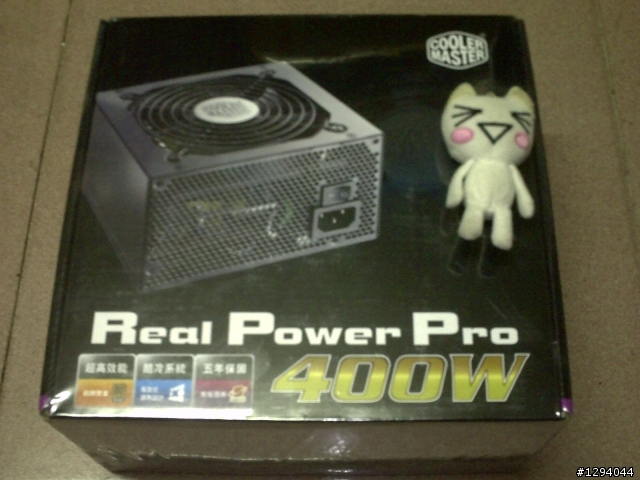

先來個酷媽COOLERMASTER REAL POWER PRO 400W的開箱


外包裝背面

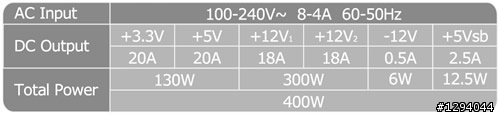

背面規格表
Model RS-400-ASAA-D3
Type Intel ATX12V V2.31
尺寸 (寛 / 高 / 長) 150 x140 x 86 (mm)
輸入電壓 90~264V
Input Current 8A@115Vac, 4A@230Vac
Input Frequency Range 47~63Hz
PFC >0.9
Power Good Signal 100~500ms
Hold Up Time >17ms
Efficiency 82% Typical
MTBF >100,000hrs
Protection OVP / UVP / OCP / OPP /OTP / SCP
Output Capacity 400W
Max. Output Capacity 480W
作業溫度 0~40℃ (Nominal Input Voltage)
Regulatory Nemko / TUV / CE / UL / FCC / BSMI / CCC/ GOST / C-tick
Fan 120mm Fan
驗證 80 Plus銅牌

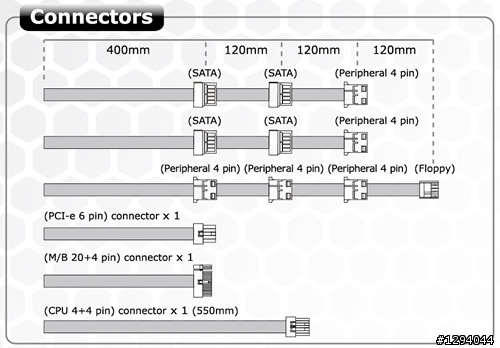

接頭 M/B 20+4Pin x1;
CPU 4+4Pin x1;
PCI-E 6Pin x1;
Peripheral 4Pin x5;
SATA x4;
Floppy 4Pin x1




外包裝側面:由左到右英翻中一下1.高效能2.智慧風扇控制3.全方位保護4.超靜音5.五年保固

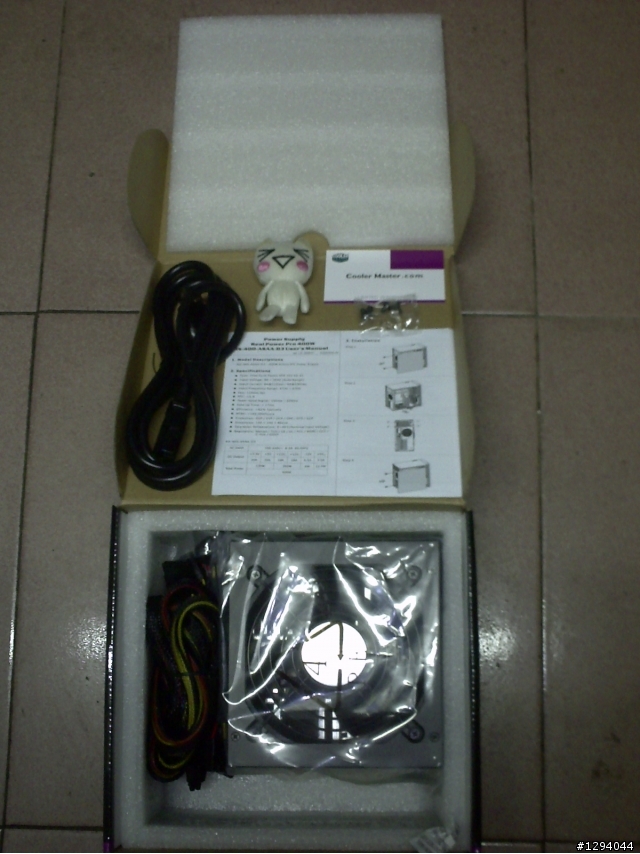

打開後的所有配件:由上而下1.保固卡2.四顆黑色螺絲3.說明書4左.電源線5.電源供應器本體


電源供應器本體


電源供應器開關與插頭

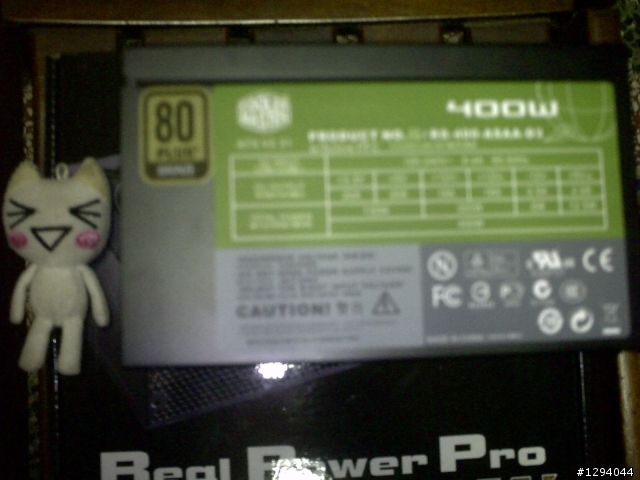

電源供應器側面有銅牌貼紙喔

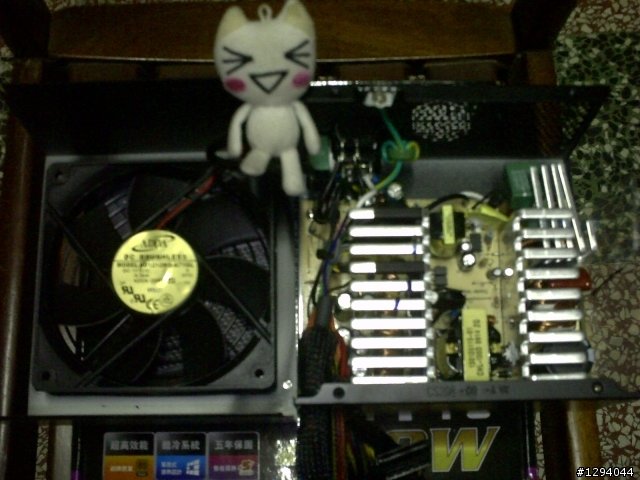

電源供應器拆開機殼後的樣子



阿達12公分風扇12V 0.34A


主高壓濾波電容採用TEAPO 85度C 270uf 420V


一級EMI滤波電路安置在電源接口背後，滤除差模干擾的方形電容以及滤除共模干擾的圓形電容均未省略


二級EMI滤波電路安置在PCB上，滤除差模和共模干擾的電容以及扼流線圈排列整齊。整體來看，一/二级EMI滤波用料紮實，有效滤除峰波脈冲及高频雜訊干擾，確保元件安全。


輸出端亦採用TEAPO低壓濾波電容


接下來就看看這顆POWER的上機表現吧,不包含螢幕耗電量

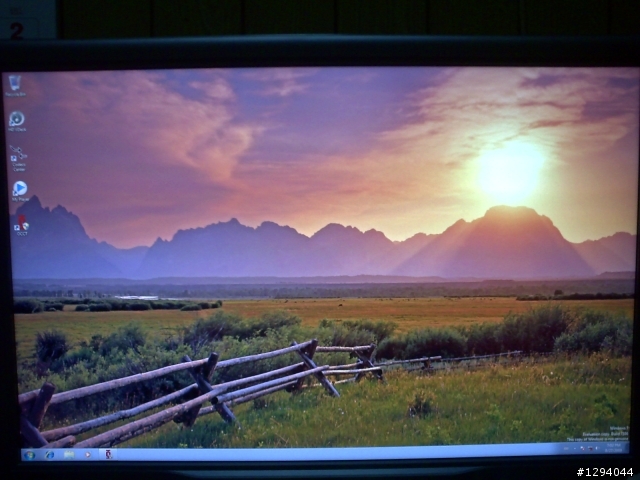

作業系統WIN7待機畫面

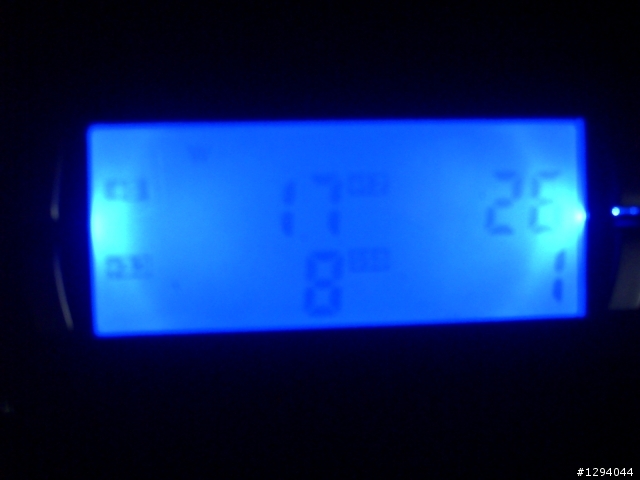

待機各電壓分路瓦數耗電量,由左至右:左上+5V=17W右上+12V=26W左下+3.3V=8W右下5VSB=1W

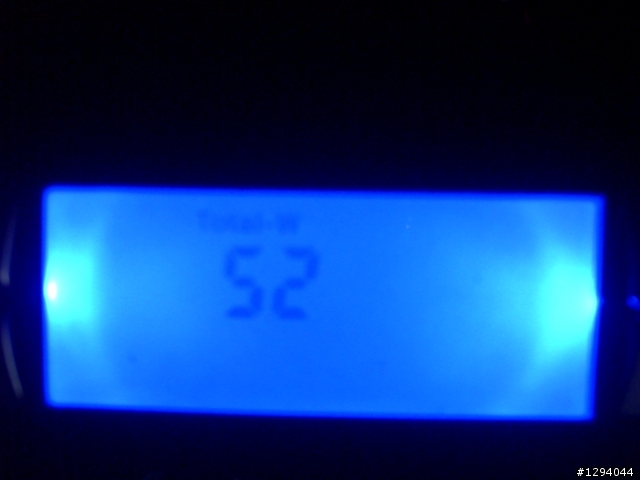

待機總瓦數耗電量52W

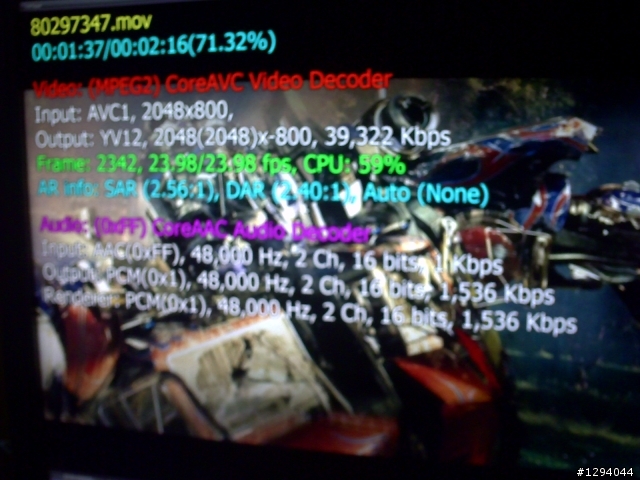

HD高畫質影片播放畫面

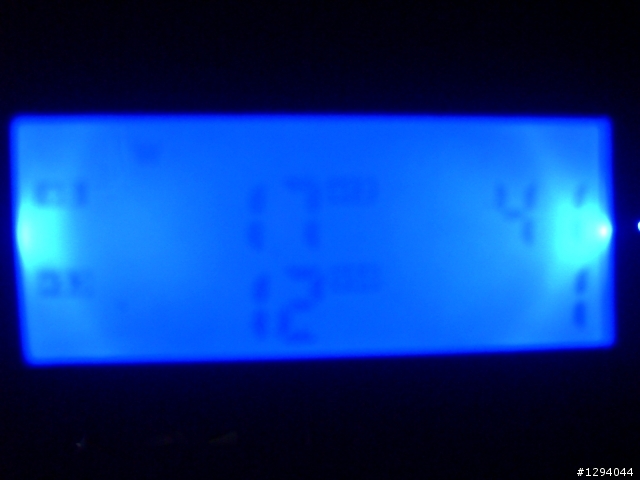

影片播放各電壓分路瓦數耗電量,由左至右:左上+5V=17W右上+12V=41W左下+3.3V=12W右下5VSB=1W

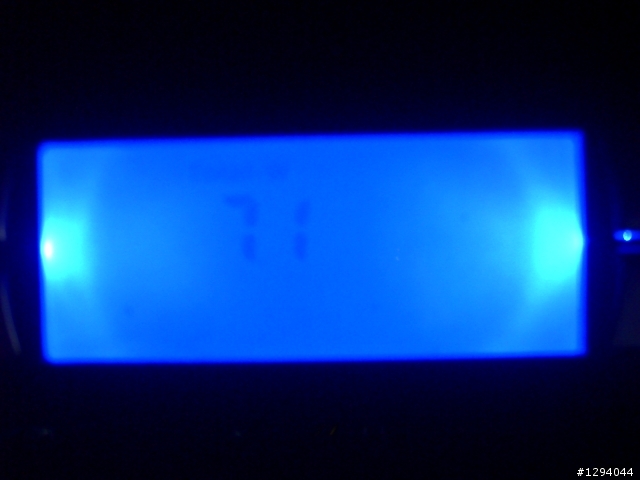

影片播放整機總瓦數耗電量71W

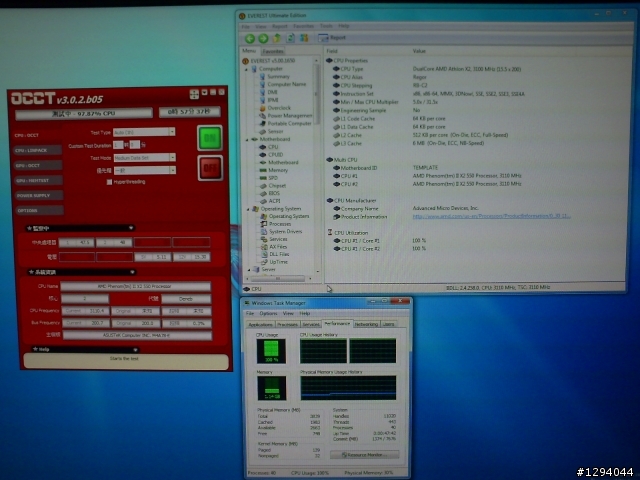

燒機程式畫面

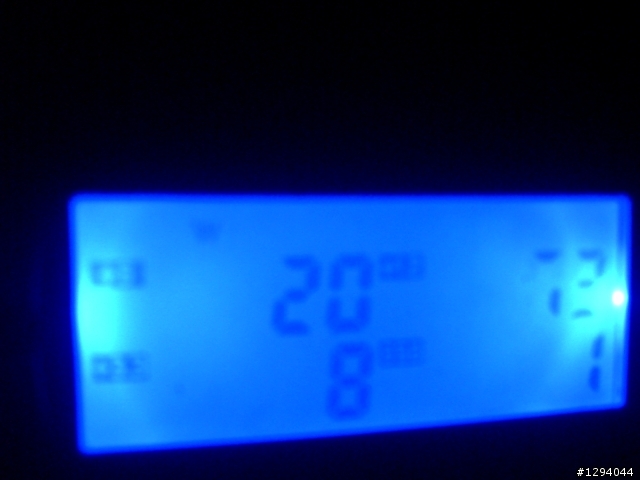

燒機各電壓分路瓦數耗電量,由左至右:左上+5V=20W右上+12V=72W左下+3.3V=8W右下5VSB=1W

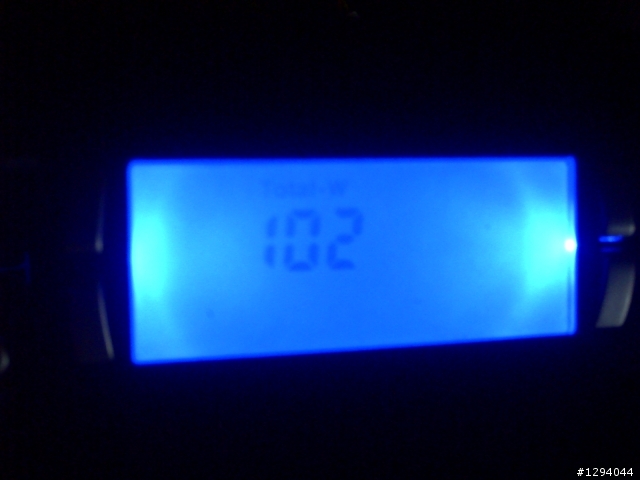

燒機整機總瓦數耗電量102W

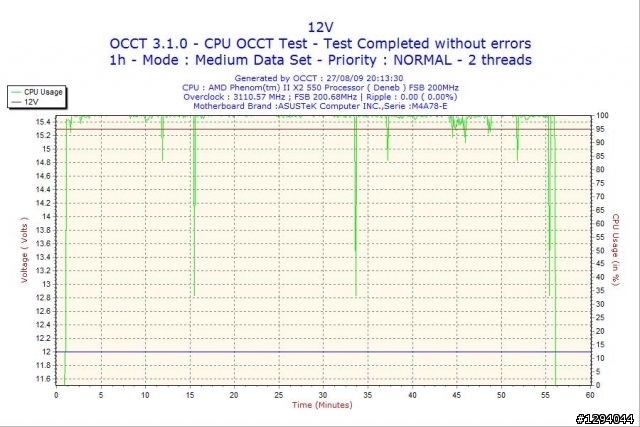

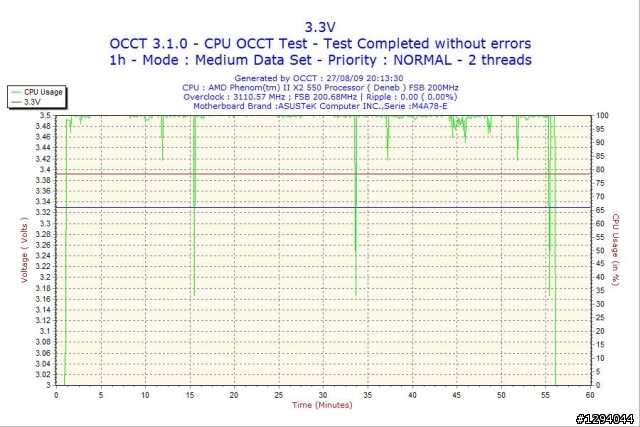

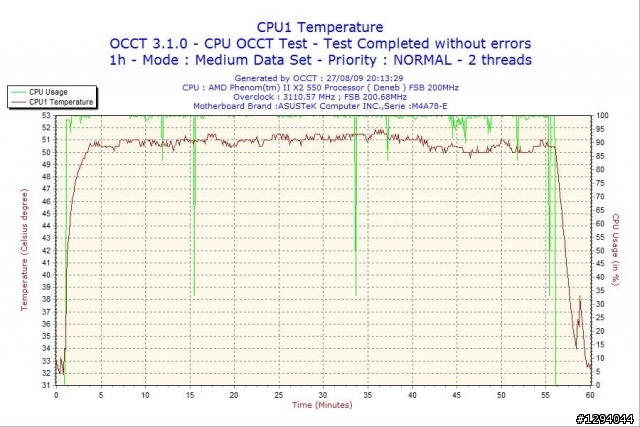

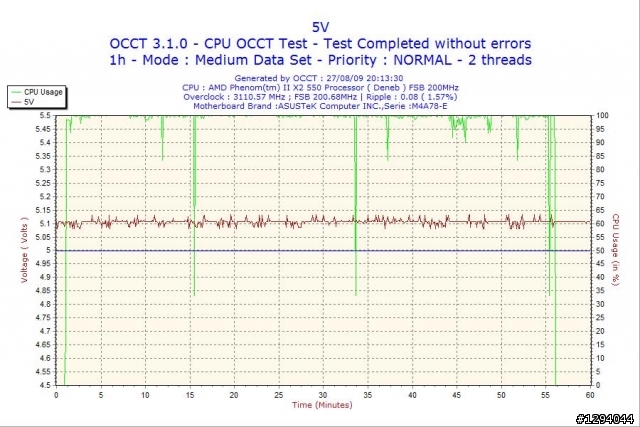

OCCT燒機一小時測試結果

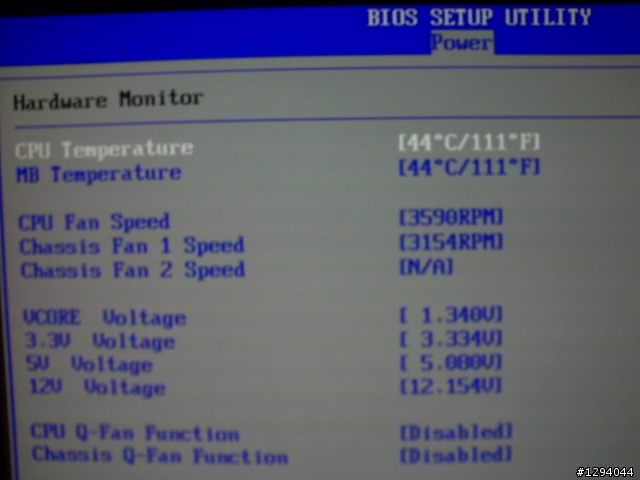

這裡或許有人認為12V輸出是有問題的,但是根據BIOS裡面的硬體監控畫面跟七盟的POWER DISPLAY顯示都是12V左右,所以個人認為OCCT可能對WIN7的支援性還有待改善,畢竟硬體檢測比軟體可信度要高



再來秤秤他有幾兩重吧


嗯,還有1.6公斤


LOGO驗明正身

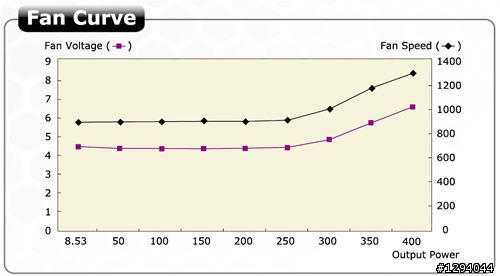

官方美圖賞析



80PLUS銅牌認證(紅色部分為這顆的送測型號)




COOLERMASTER REAL POWER PRO 400W測試小結
優點:
1.元件散熱採用鋁銅複合設計的大型散熱片,有助於電路板排熱
2.任何負載下均可達到能源使用效率84%以上,可節約能源並省下可觀電費
3.電源線採用全編織網包覆,尾端覆蓋絕緣熱套縮,外殼去光黑烤漆,容易擦拭灰塵指紋,所附螺絲也
同為黑色,線材也夠長
4.接頭數目與同系列460W相同,主電容亦同為270uf 420V;風扇運轉尚為安靜,並採智慧溫控
缺點:
1.主電容與二次輸出端電容若能採用105度C日系電容更好,對於端出線路部份接點未用二次絕緣
強化熱套管
2.未採用省力插拔接頭,若能增加PCI-E顯卡或SATA接頭會更好,非模組化設計
3.散熱機構採用12公分油封軸承風扇,需留意後續對風扇的維護保養,若能採用滾珠或磁浮軸承更好
