因為那個高瓦數的power線實在太多了(不足瓦的不算)
而且小弟的BT機負載可不是普通的低 XD
而且做了許多功課
加上保固跟考慮到80PLUS
發現保銳的魔族破族系列都有通過銅牌85%認證
http://www.80plus.org/manu/psu_80plus/psu_detail.php?name=Enermax%20Technology%20Corporation
而且之前聽說斷電重開機Bug已經改掉啦!"!
所以就衝去敗了他啦! 還有送1g的隨身碟捏
保銳一貫的Mark
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-6fc6493aa53e5d8ae011126baedd36ac.jpg)
新推出的魔族系列
簡單的包裝 為環保盡一份心力 沒有一絲多餘的地方出現
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-95e18a738e65fd57dfe5ead18aeb62a7.jpg)
通過 12V 2.3板認證 台灣廠商少數幾顆有通過80PLUS 銅牌認證的其中一顆
轉換效率在84~88%之間的高效率轉換
目前台灣另外一家有達到此標準的是康舒的700W才有
具備3組PCI-E 8pin電源
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-b58a01fad1113fb4172922442cadd0b2.jpg)

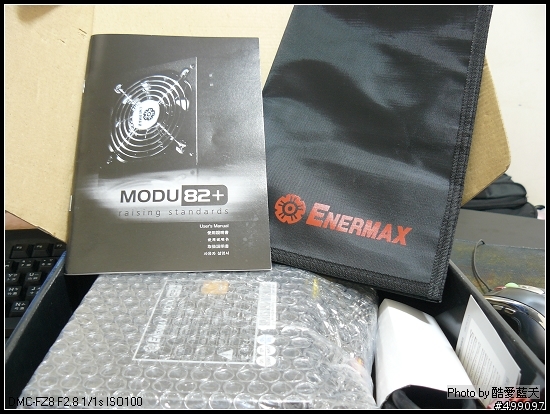

說明書 跟模組化線材收納袋 這次沒有像自由系列把線材先放入收納袋了
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-8dae01041377cf1a91b66b9e2dec7bf5.jpg)

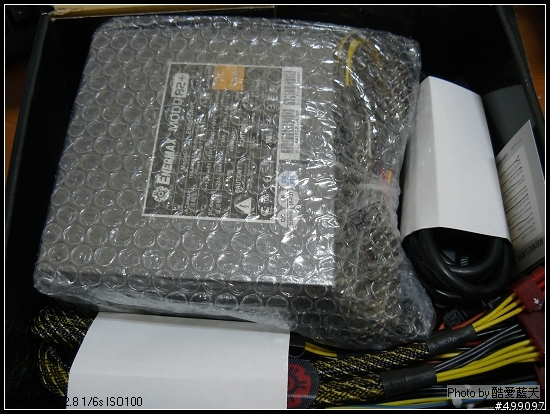

簡單的環保包裝 反正包的再漂亮都是要拆來用的 所以為環保盡點心力吧!
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-e9412376167a932f2028c79d62099be1.jpg)

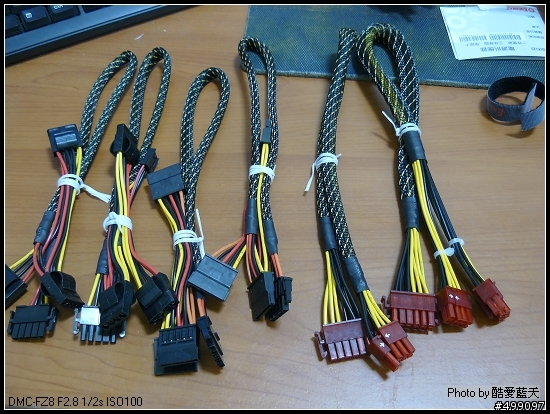

豐富的線材
525w的配線有
大4p 六組
S-ATA 六組
軟碟電源一組
PCI*E 8 pin 三組
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-abb7335c5e71b4e0ad44a740e3d69d3c.jpg)

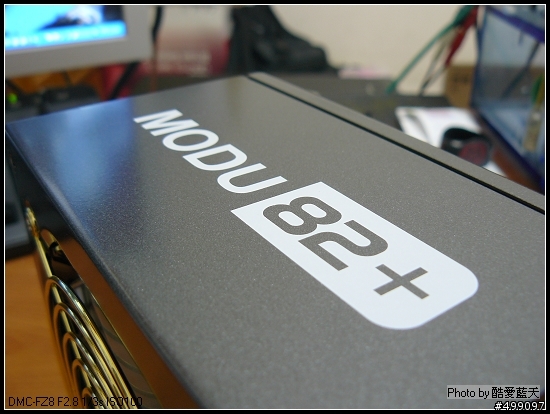

這次改用霧面烤漆了 鏡面的很容易髒而且刮傷會很明顯
側面大大的 魔族 跟 82+的斗大Mrak
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-589bc81afe773ef7e141ade3ae4d0cf3.jpg)
特殊的進氣風扇
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-c35712c4d349de11273f0d2b3f75304d.jpg)

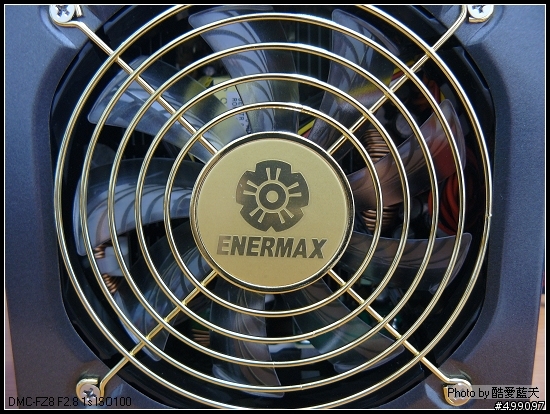

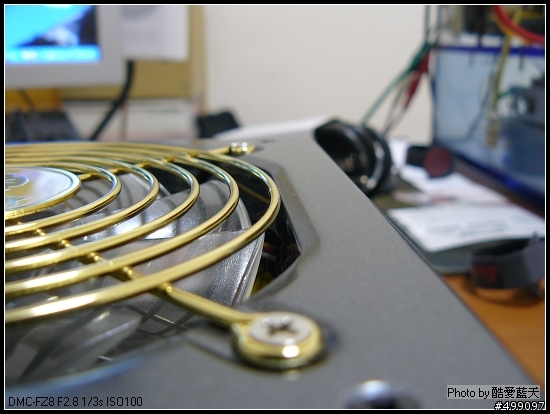

專利的特殊內凹導風設計 可以減少風切聲以及增加進氣量
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-178ab7b8dbad53f2ef9166b8058e9eed.jpg)

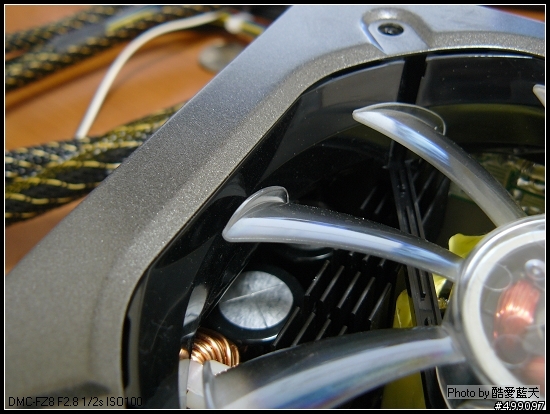

特殊的風扇葉片設計 可以增強安定性避免高轉速運作時產生共振
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-57dab006e87f7c94b6ec2f0368f0d3af.jpg)

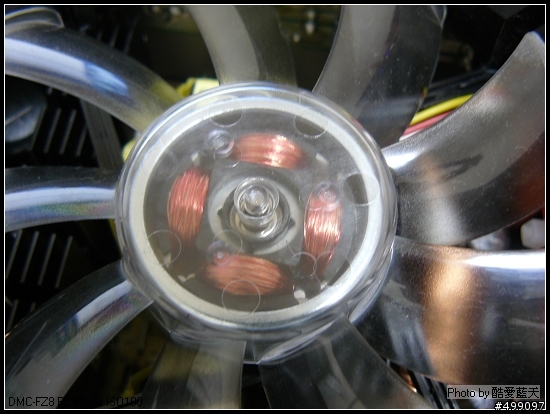

採用雙滾珠軸承 提供超長壽命的運轉能力
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-2b0a71fcc5d0f41907638a86d6905bde.jpg)
由保銳子公司生產的特殊風扇
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-337f9aee06a982e074fe511f0d62321e.jpg)

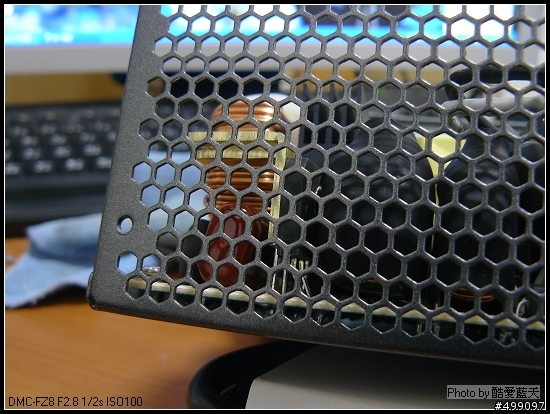

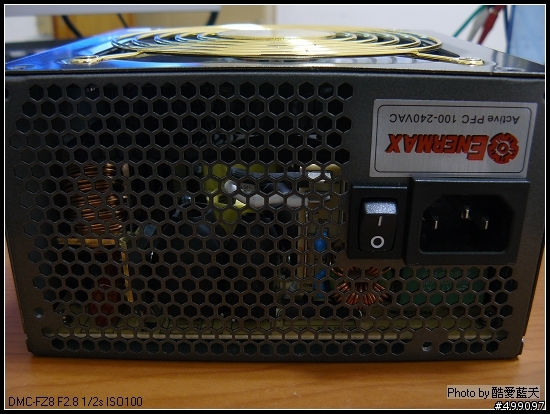

背面採蜂巢式散熱可大幅增加散熱面積
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-162f604665c564c3bfd46d2db7b603b5.jpg)

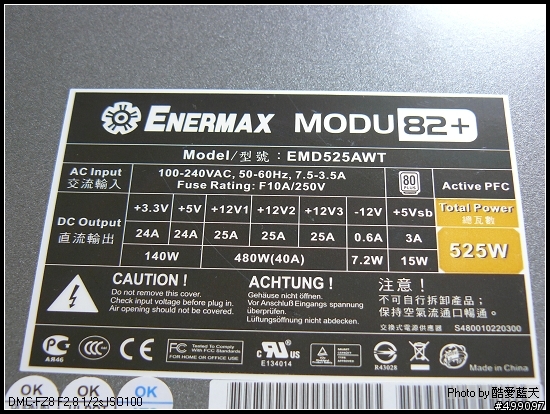

相關輸出規格
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-5954d1ef8c6767b1d5d712f45cfc09a0.jpg)

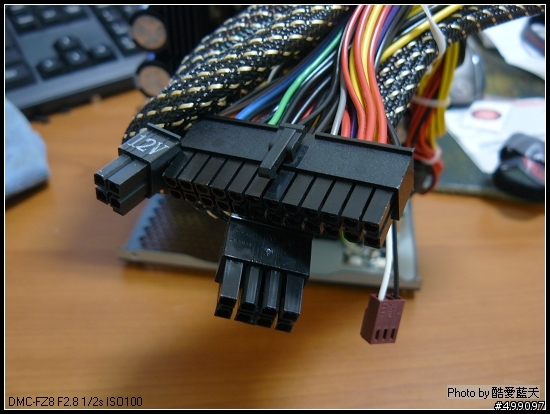

主機板的 24PIN 12v電源 採直接連接至POWER上面獨立供電
12V電源 分兩組 一般的4pin 跟較高階的8pin電源 獨立
以及有風扇轉速偵測線 方便使用者監測風扇轉速
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-f62ea5d4dade10c032b192b4f5e3e221.jpg)

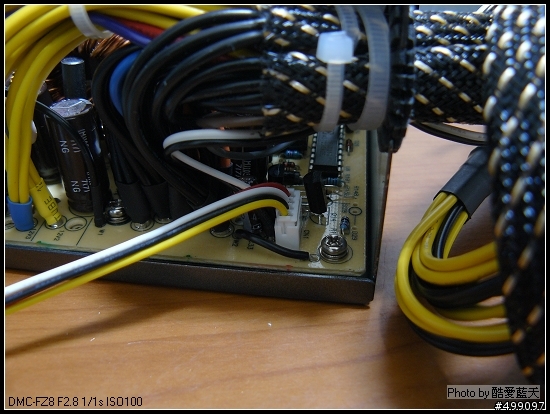

風扇有PWM控制能力
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-e5a349a5cd91eff50af7037c0fa6cc58.jpg)
簡潔整齊的焊接點
尾端皆採用熱縮套管固定 避免短路
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-23c4e24bab4007c6a008bf74d1a3f5a8.jpg)

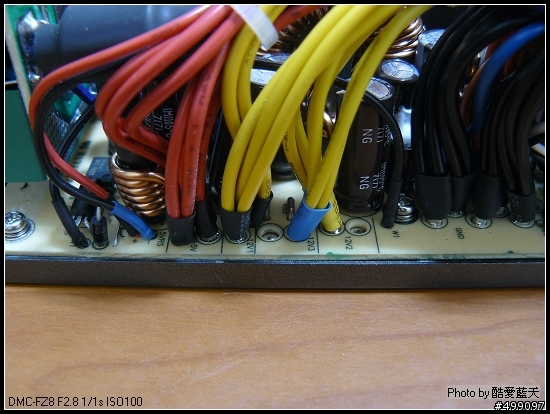

大型濾波電容採用日系松下電容
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-a37f4198c663f86afb964def12684eda.jpg)

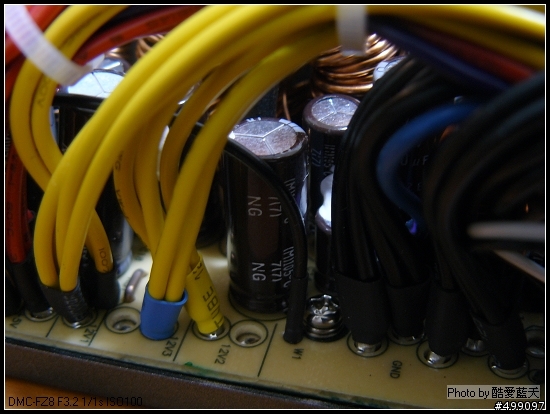

這邊則採用NCC電容
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-5c88002e5bcde753352add4f7cc45032.jpg)

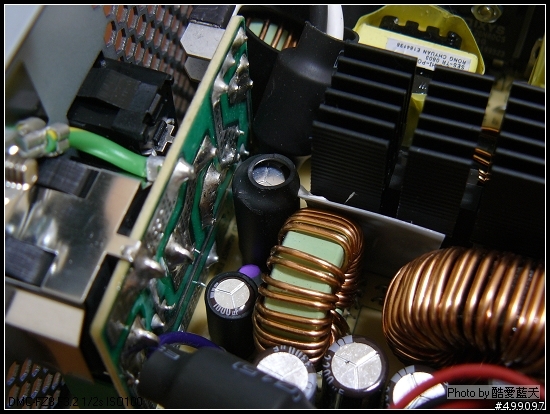

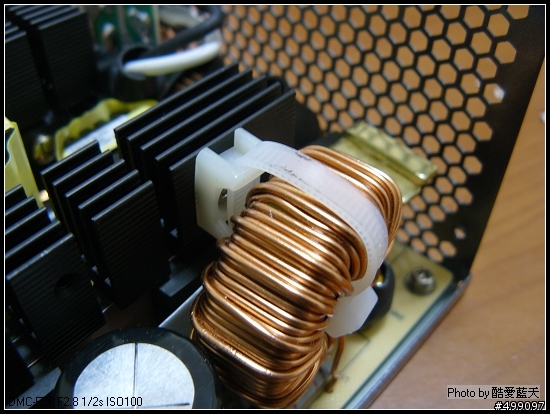

大型線圈電感皆有採用束線固定避免搖晃短路加強穩定性
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-0019de17928a5a64596f298647406201.jpg)
主變壓器 以及兩片大型散熱片 加強散熱
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-3353ac6340d841e93a502778a0bf5afc.jpg)

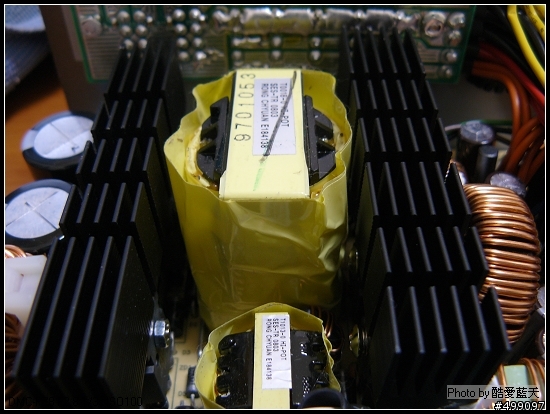

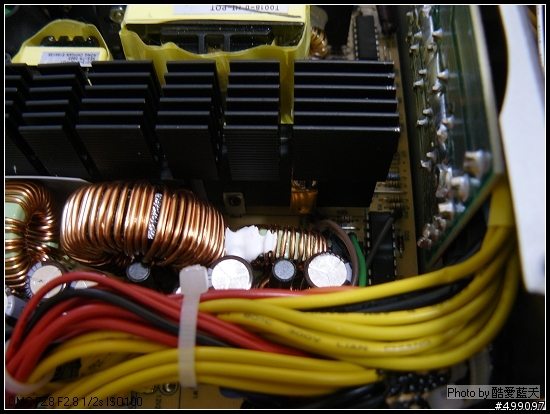

這邊電感部份也有使用固定膠強化 避免短路
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-13e6a5fa23d302f0294caa7a6c5274fe.jpg)
電源輸入模組
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-269424ab1c58eb48745ce0d454989aad.jpg)

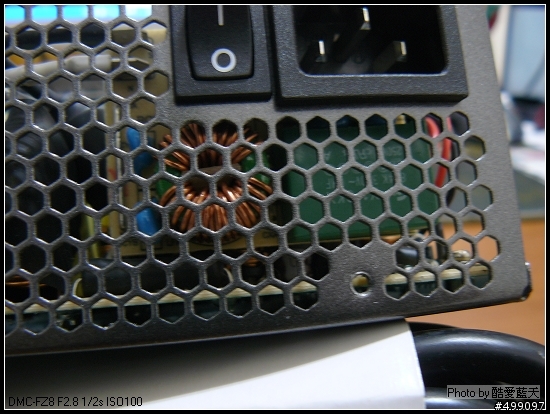

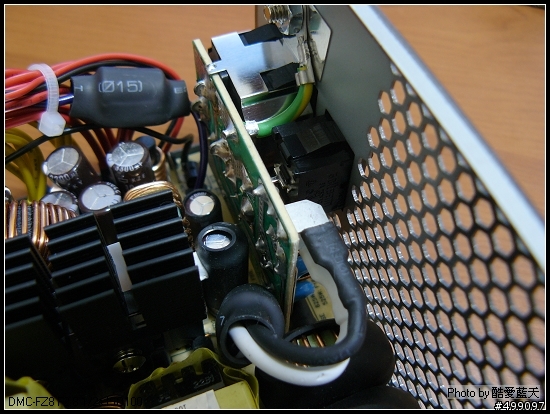

接觸點皆有熱縮套管保護
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-697238a8faa9367b310f6d8be6782411.jpg)
此處連電容都不放過也給他套上熱縮套管 避免碰撞短路到電源輸入模組
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-61b8dd0d1f53f3388f176127315c9efb.jpg)

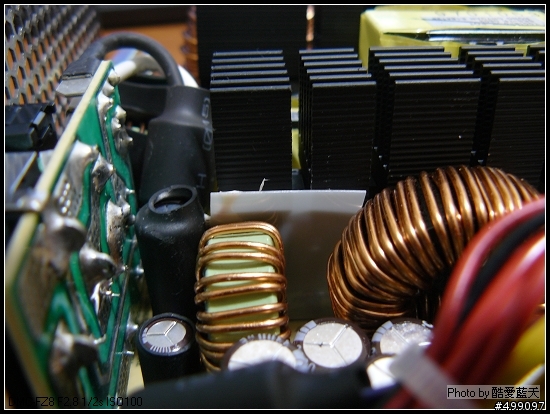

這邊也有短路保護墊片
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-98b750c88ac7db56605bcb5924c83417.jpg)

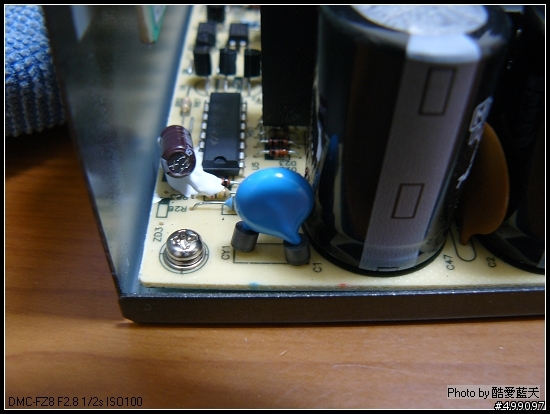

這.....穿襪子的陶瓷電容??
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-ca02d997f642ebf803f4832a9bae88c0.jpg)
包皮過長的陶瓷電容 後面那顆是EMI濾波器
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-e2d15371ce6d106b4f5629da94ae34b2.jpg)

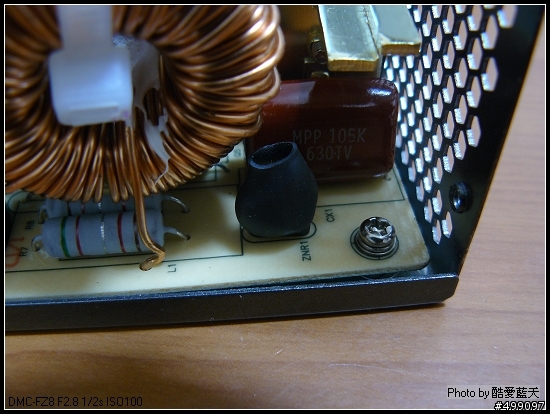

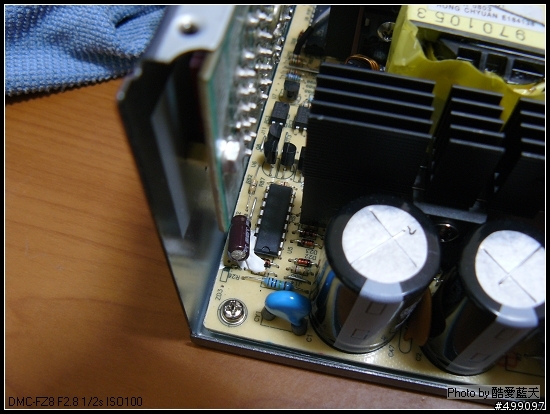

根據狼大所說 此Power 一次側部分
已改用CM6800 PFC/PWM Combo晶片 改善以往極致系列啟動擾人的PFC震盪音
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-cf8bbcaac285dcfb279201bd94ee6d1a.jpg)
此顆電晶體也有用心鎖上散熱片
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-91d3102b6f4d045ceb9c8860ca76c971.jpg)

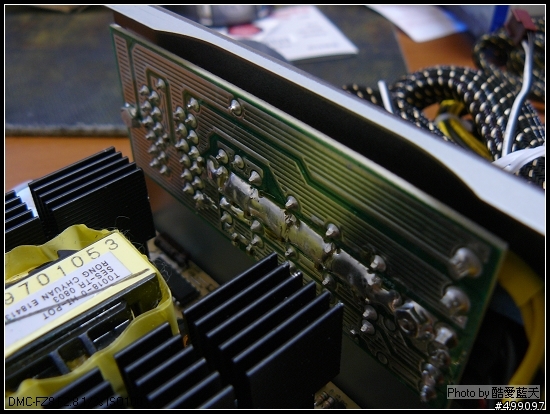

前置模組化電源底板背部佈線有加焊錫強化負載能力 能承受高電流負載
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-3b6a4b0391fe276ba44d6fedede7a3b1.jpg)

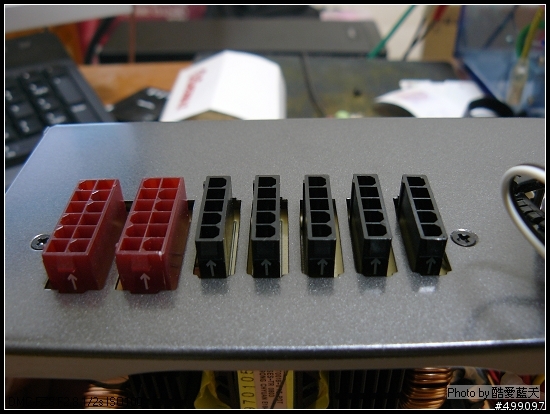

模組化接頭部份貼採有防呆設計 不可能叉反 除非硬來
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-b9d7312d59042e608f819b2ae7a43efa.jpg)

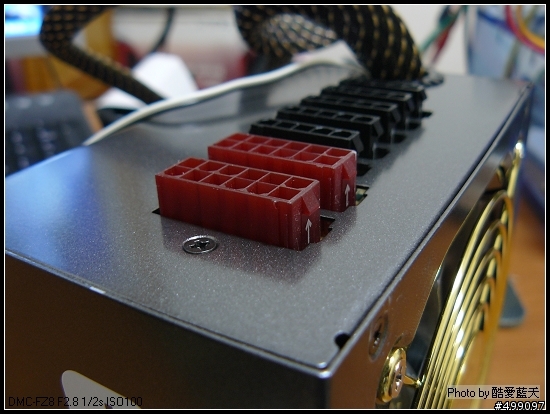

此模組化接頭 單側有箭頭指示安裝方向
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-530c88e3ea9ef3fe241b1cd47fc894d0.jpg)
就這樣箭頭對箭頭 插上去
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-4c2b7eee85024f813db2f34f10a935f8.jpg)

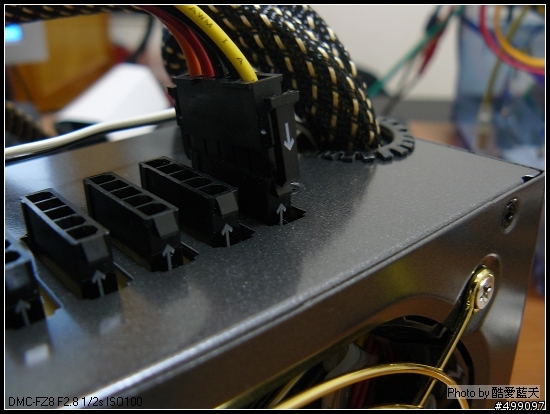

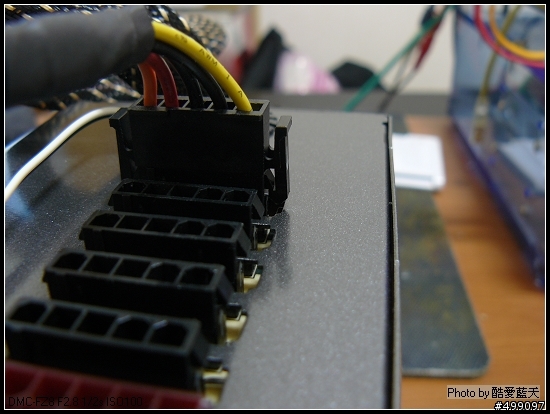

兩邊都有到勾卡榫 避免使用者不小心拉扯造成接觸不良
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-8bbdce43906dccc95e07cece29edbc49.jpg)

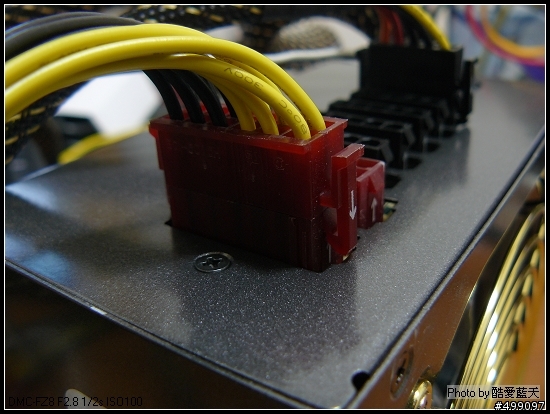

PCI-E 電源部分也一樣的防呆設計
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-08b9663d4f671c7776fcc85129218ea1.jpg)

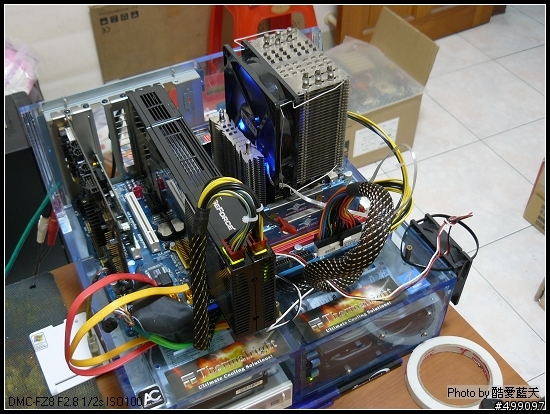

人家說 負載不高 根本無法測出POWER的好壞 那就用這平台測試吧 XD!
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-3c18f194e287257fcb051b2661633d54.jpg)

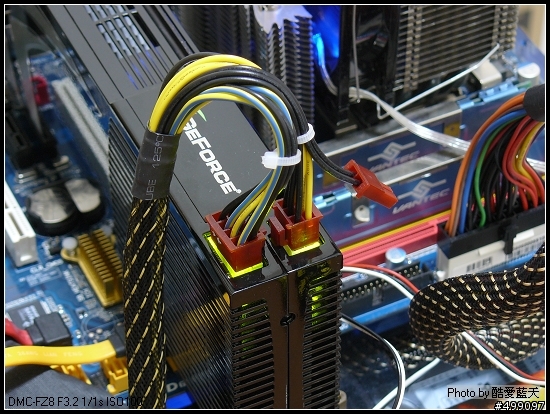

單條線上面有兩組PCE-E電源捏 真爽!
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-f634ef2b18344f2c011c2e3b0f139e35.jpg)
測試平台
CPU:E8500
MB:GA-EP35 DS3
RAM:創見DDR2 800 1GBx2
顯示卡:9800GX2
硬碟: 160+500+40
POWER: 保銳 魔族525w

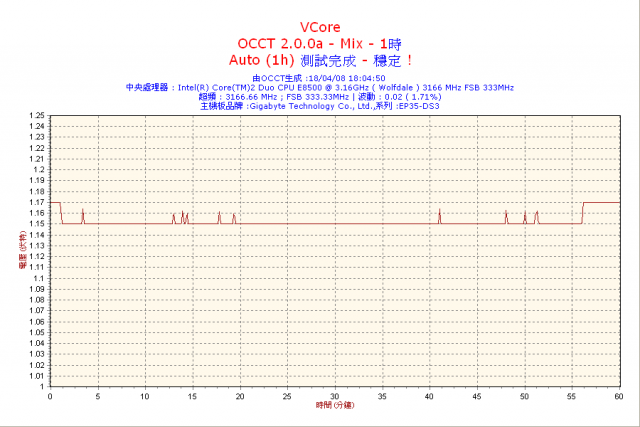

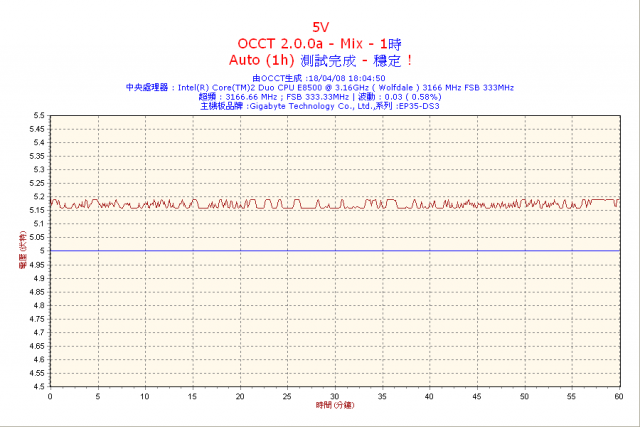

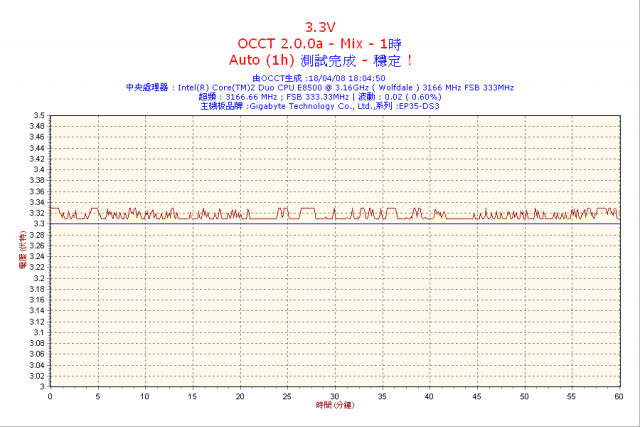

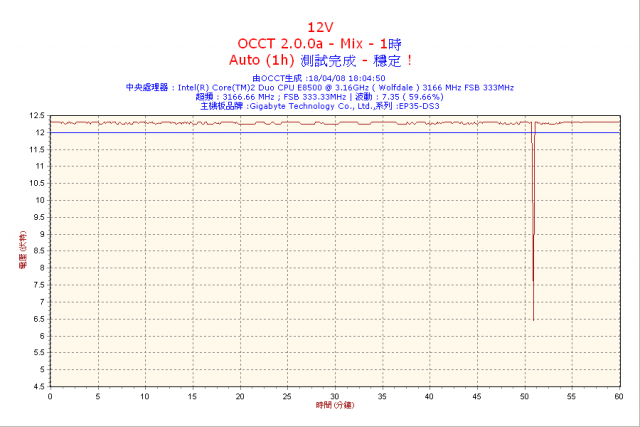

OCCT2.0版採用everest電源監測
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-6590e8fb57d2da0a7adfb8434a7afd50.png)
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-7b2c1e35ed42a4681bff17b5dace1c98.png)
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-698b2708a44628d6da3bba84c7f915f8.png)
![[測試]Enermax 保銳 魔族525w 模組化電源供應器 重裝上陣!](http://attach.mobile01.com/attach/200804/mobile01-d9e890aa1f2939681820a4c5a313ffe4.png)
雖然可以看見小電壓波動 但是波動率均保持在極低的波動範圍內
一般大家看見的死人心電圖都是因為平台負載不夠 才會只看見一條死人線
而且大家可以注意看自己的平台CPU使用OCCT 全速運作時的掉壓 通常都會掉很大
有人說此Power風扇轉速過低 會過熱 不過 海韻的Power也採用此設計
而且 低轉速運作的風扇 只要有基本風量帶過即可散熱
並不需要像 CPU 顯示卡 一定要有很強大的散熱系統來抑制熱量
Power屬於需要有一定工作溫度的裝置
溫度太低 工作效率反而會下降 這點讀電子科系的應該都知道 電子元件需要有一定工作溫度
所以並不需要為Power溫度高而煩惱
而且 看來新一代保銳Power改進不少東西了耶
優點:
1.外觀採用霧面處理 相較以前鏡面烤漆更不容易刮傷以及沾染指紋
2.特殊的風扇溝槽設計 可以減少風切聲產生 以及加大進風量
3.特殊風扇尾翼 可以增加高轉速時的穩定性
4.一次側部分已改用CM6800 PFC/PWM Combo晶片 改善以往極致系列啟動擾人的PFC震盪音
5.低負載功率轉換因素達到82%以上 更獲得銅牌85%認證 讓電源用的更有效率
6.在重負載測試下 各項供電均穩定供應電 更保持在'標準電壓之上
7.以改進以往系列的斷電重開Bug
8.提供 過電流 過電壓 低電壓 過負載 過溫度 短路保護的安全設計
9.特殊12pin模組化插孔 應付未來可能之升級特殊電源接口設計
10.非常的安靜 在低轉速下也有一定的風壓產生
缺點:
1.模組化電源的詬病 單價很高 不過通常用到此瓦數的大家通常一張顯示卡都比它貴了
2.雖說是霧面烤漆 不小心還是會掉漆的
謝謝收看
