[DIY]改裝 650W POWER模組化過程分享!

原來的POWER 有兩個風扇,14cm 及 8 cm ~不過基於吵死人不償命,先前已經先被我換成酷媽的風扇了!!
LED原本配置也不是這個方向,但因為在下的機殼是自己組裝的,所以POWER得反置,所以先前已經重新焊接過了!!

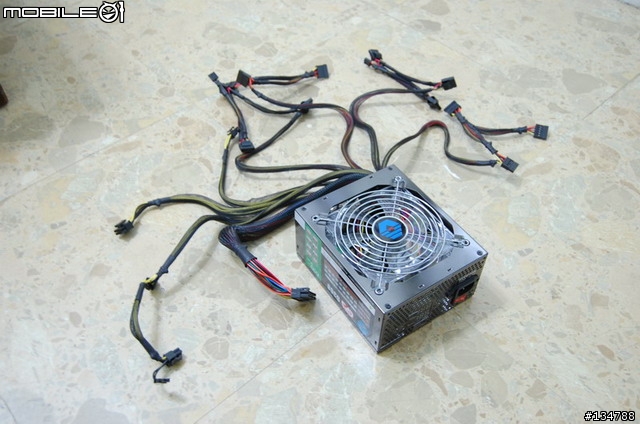

今天的主角如下

由於喜歡他的POWER自帶顯示溫度,以及POWER顯示目前耗電瓦數的功能,很可惜賣家說,目前這組POWER沒有模組化的可以賣! 那就自改拉! 因為真正用到的電線也不多,沒用到的線就算用束線也一團亂!

因為主要的20pin和輔助的6pin和4pin電線,都是一定會用到的,所以就不加入模組的行列囉.
去電子街買的東西,這個東西叫作金屬接頭,一時不知道,還到處找了一陣子!

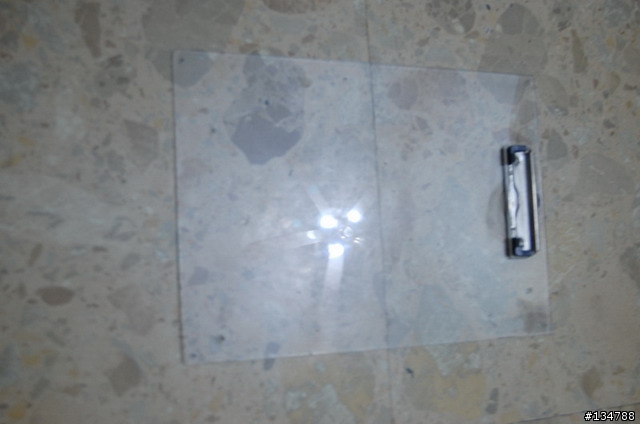

今天的受害者,透明壓克力文件夾,因為之前被我拿來當臨時機殼的實驗品,已經被我糟蹋過了,現在用完剛好功臣身退,哈哈

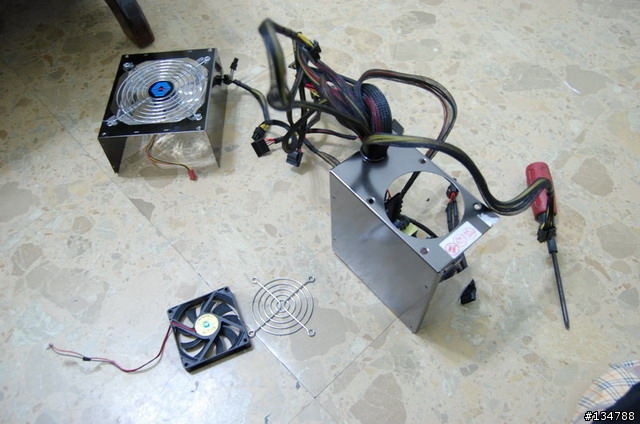

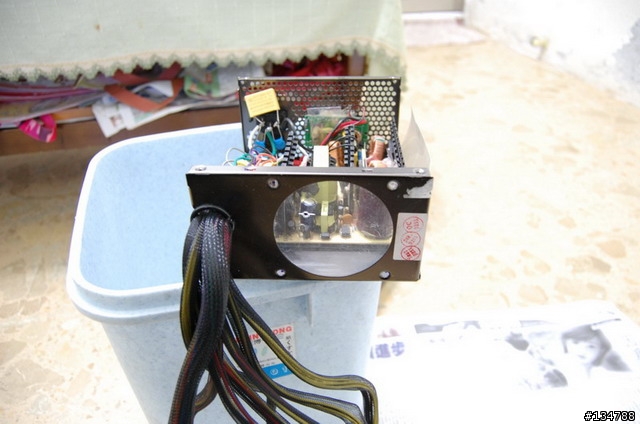

第一步,當然是先拆解你的POWER囉,這個POWER後面有8cm風扇,剛好可以把模組化接頭擺在這裡.

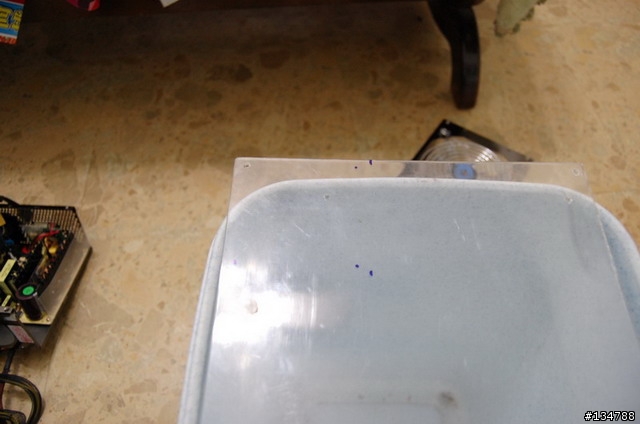

先比對好,做上記號,裁切出要裝上去的大小

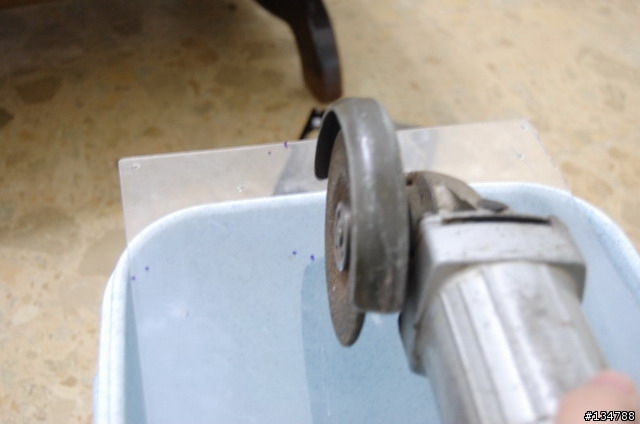

殺雞用牛刀,請出我阿爸的工具..哈哈

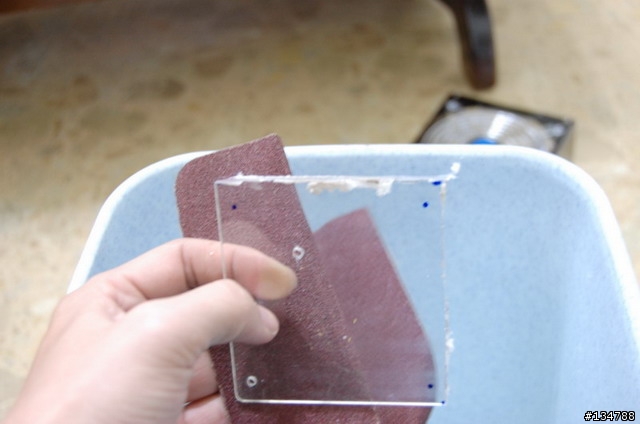

切好以後,把旁邊粗糙的部分用砂紙磨平..磨阿磨.手會痠耶..



磨好以後就這樣囉!比對一下四邊的螺絲孔,等等要鑽洞,做個記號吧!


合看看囉!YA~OK拉

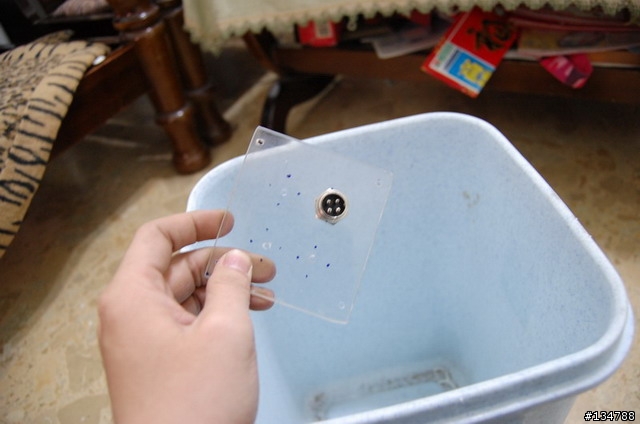

再把出孔做好記號,挖個洞洞囉,擺好位置,先挖一個看看,在合一次,盡量讓他平均囉

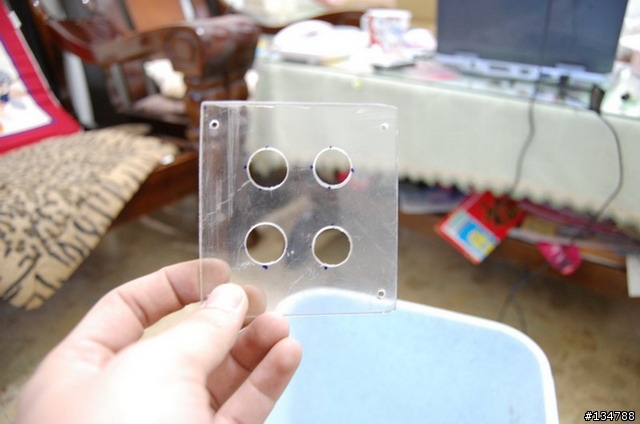

挖好四個洞洞囉,

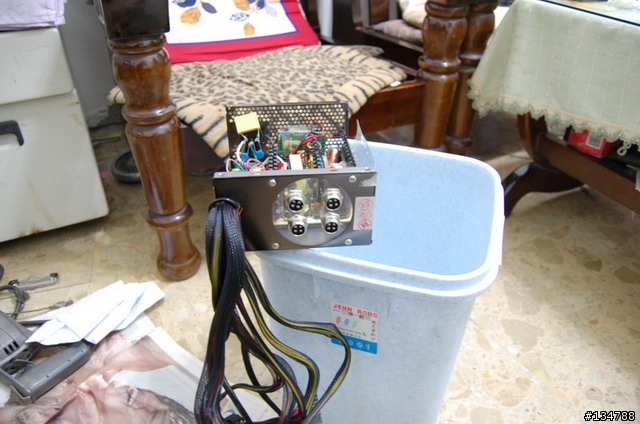

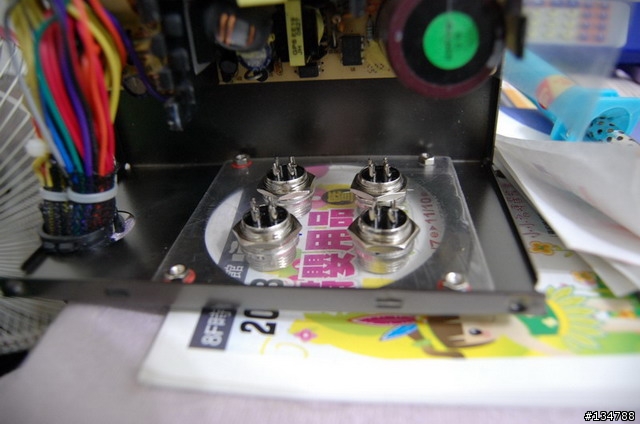

裝好放上去看看!哇有感覺了!

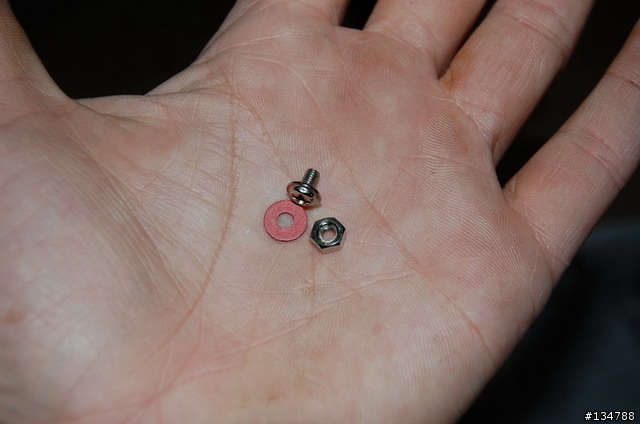

因為是自己鑽孔的,所以沒有紋路,得用公母螺絲囉!

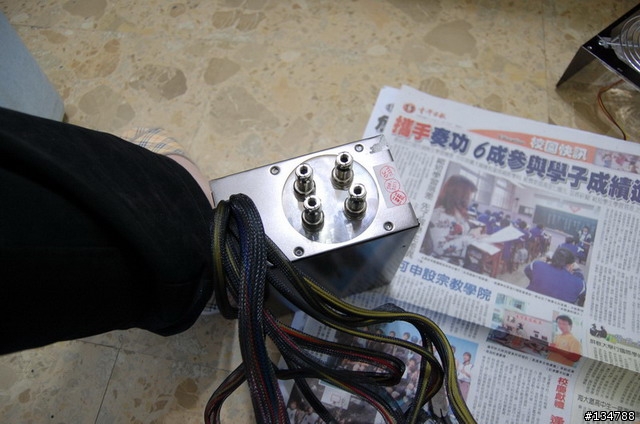

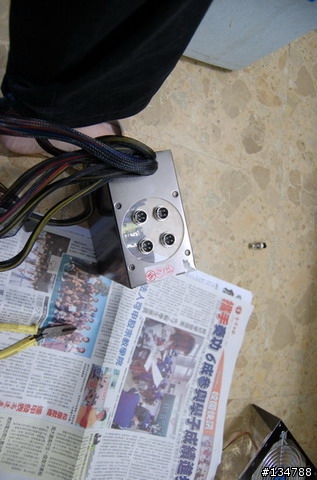

鎖上去!拉拉拉~~~



嘿嘿~可以開始焊接囉!發現一個大頭的問題!舊的電源線是四條線而已,我又想說,有舊的POWER轉新的SATA用
電源,所以應該是四條,結果是五條的拉,晚上冷颼颼,又要跑出去一趟,我哭了冷爆...


哇!回來啦五隻腳的金屬接頭..終於可以開始焊接了



就把你要模組化的電線剪斷囉,注意別剪太短,基本上紅黃黑,不要接錯條就不會有問題,相信大家應該都沒問題吧!

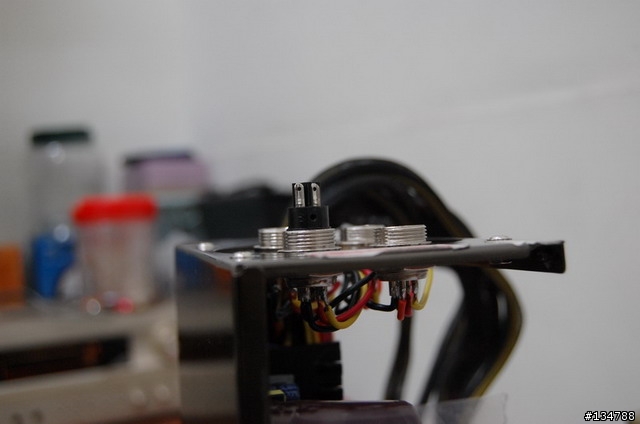

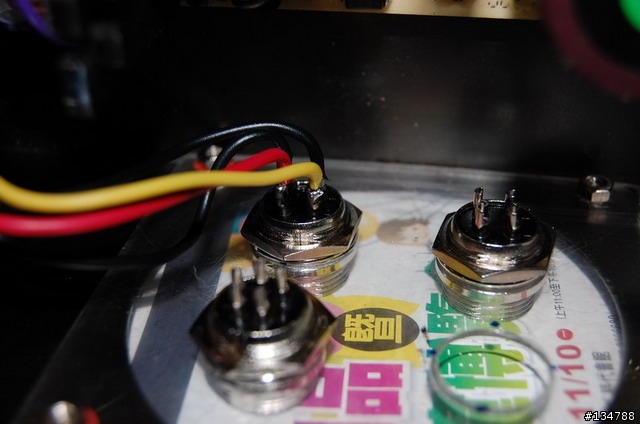

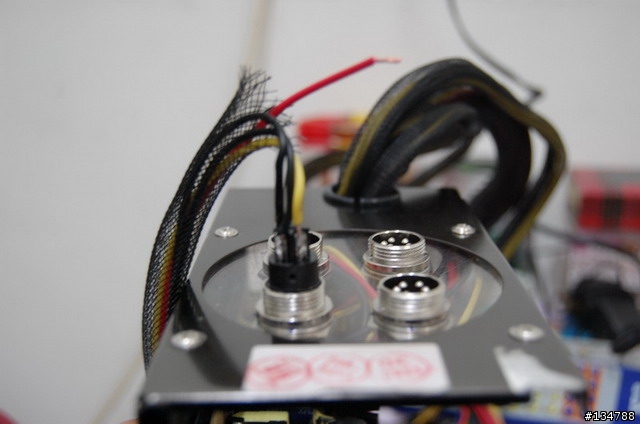

焊上去囉!




第二個接頭!

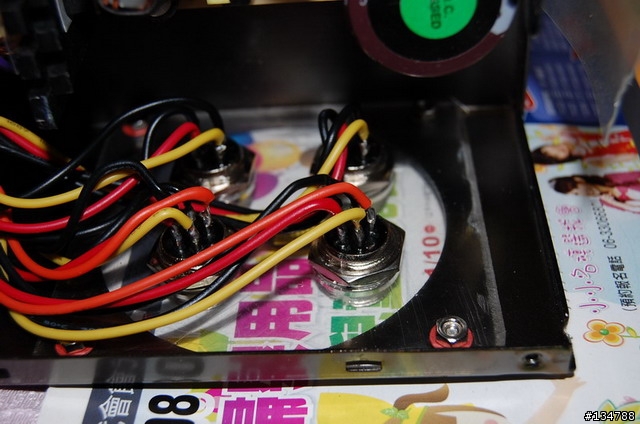

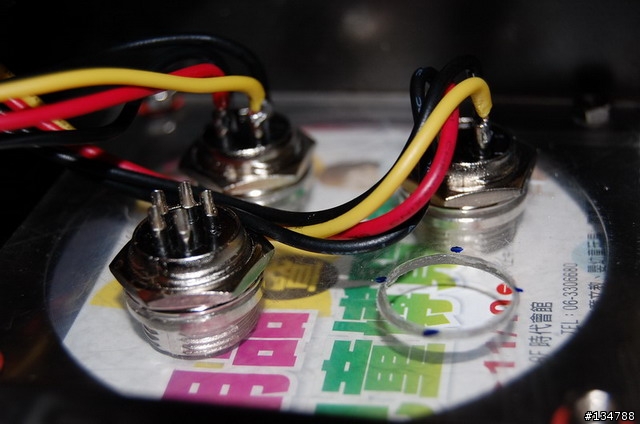

全部焊好囉,建議先在腳座上上一點焊錫,電線上也先上一點焊錫,接下來再把兩個焊再一起,比較穩喔,而且
也不會有一手抓POWER,一手拿錫槍,還要抓電線,又要抓焊錫,抓龜走鱉的狀況出現...



再來就是焊接另外一端囉!先把他插好~恩很牢固,對好下面的腳位.焊接上去就可以了,相信對玩家們應該沒什麼難度..



記得先套好喔,如果你先焊好沒把金屬接頭提前套上,那就準備在練習焊接一次吧!



對好以後就可以焊接上去囉!

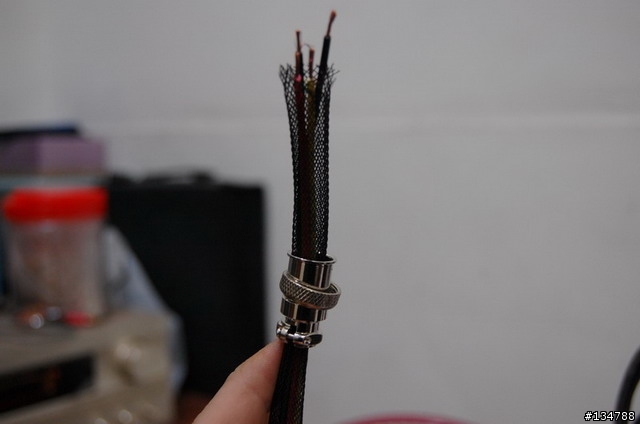

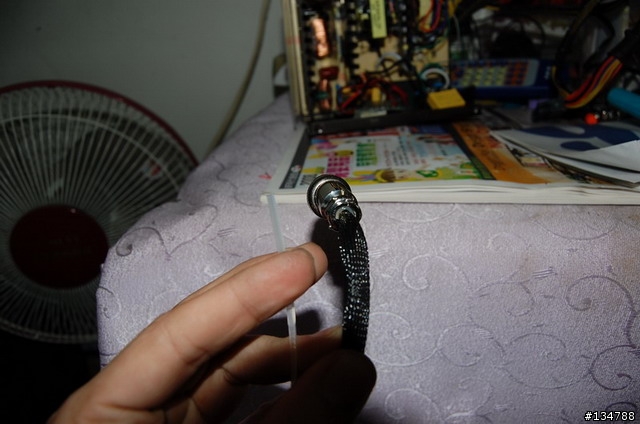

這邊可能因為太細,所以夾不住,所以使用束線帶(俗稱老鼠尾)的尾巴部分,剪一點點下來,鎖在一起就緊囉!這樣擴張網,才不會退出來,像網襪破掉

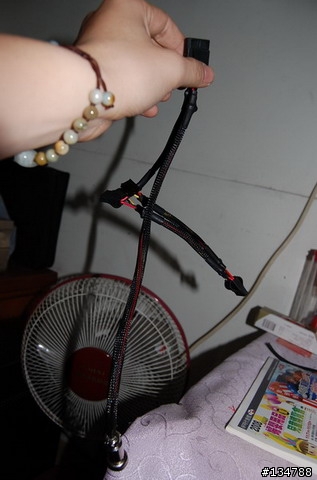

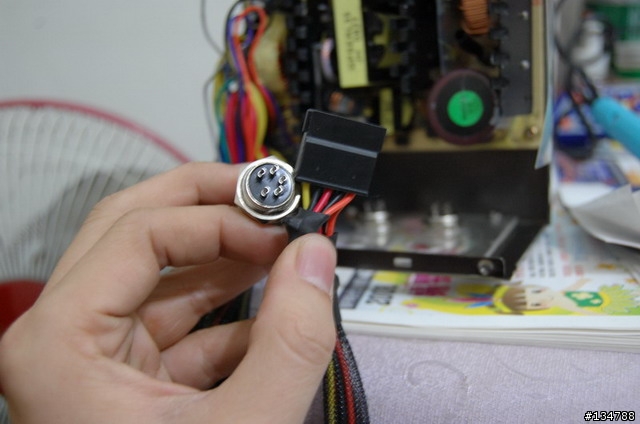

這就是一條完整的模組化電源線囉!

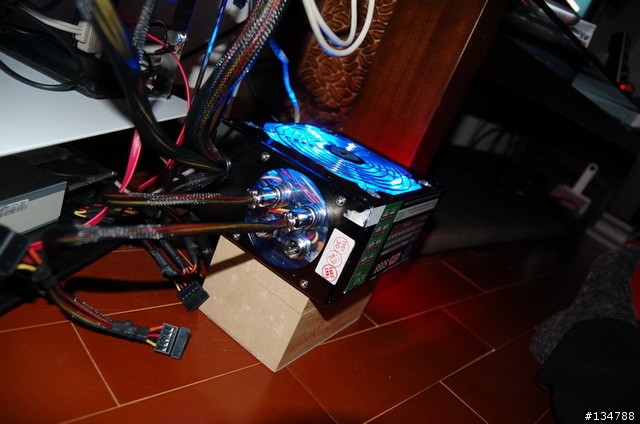

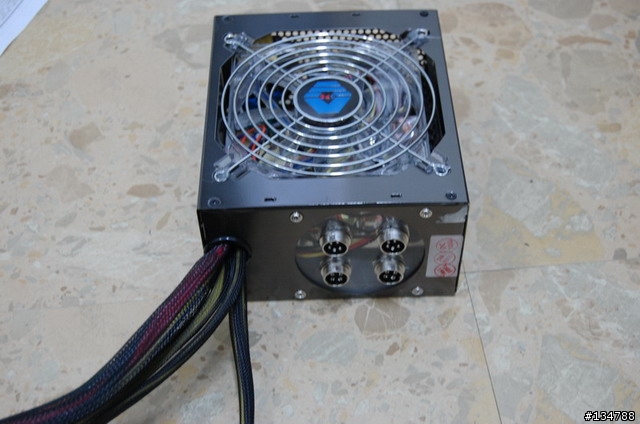

終於焊接好囉,全部接上去看看!

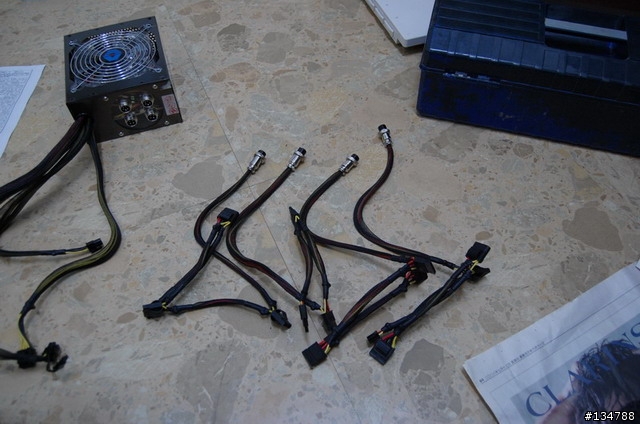

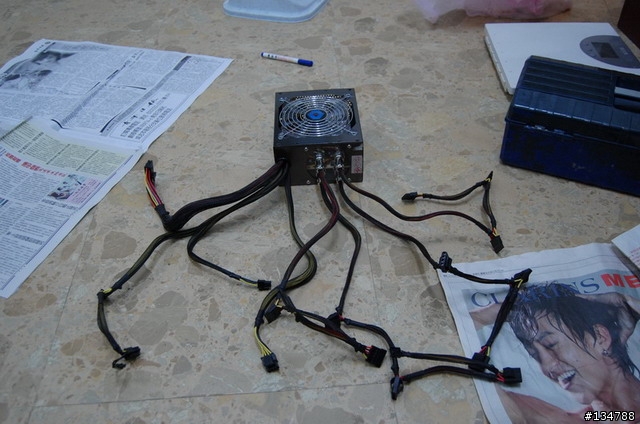

這是拆開的樣子,恩~電線少了很多,這樣就可以用自己想要的電線就好啦!太棒了!



排好排好~

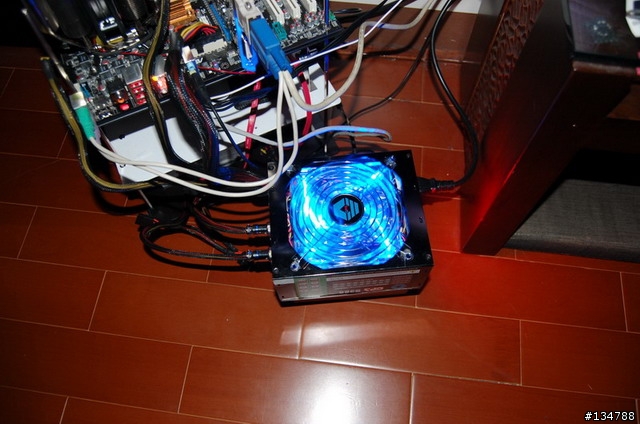

好囉!趕快接上電腦試試看,自己DIY~無價的POWER~安靜無聲.原本的POWER一啟動像在房間開戰車.

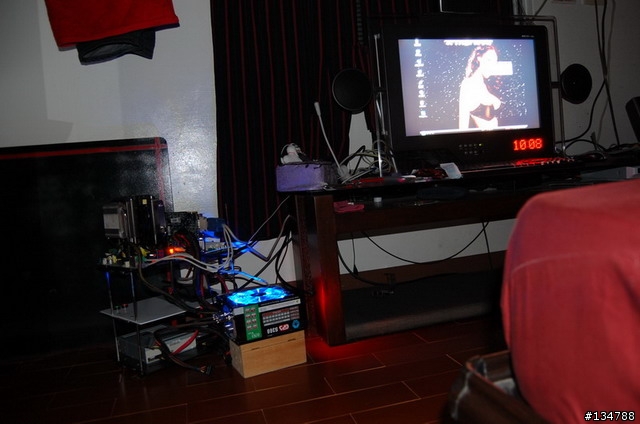

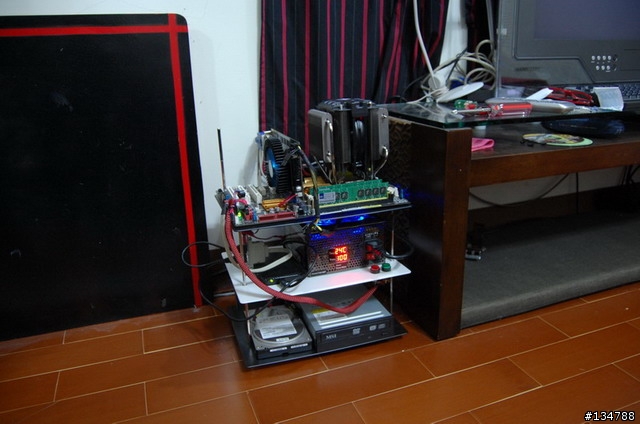

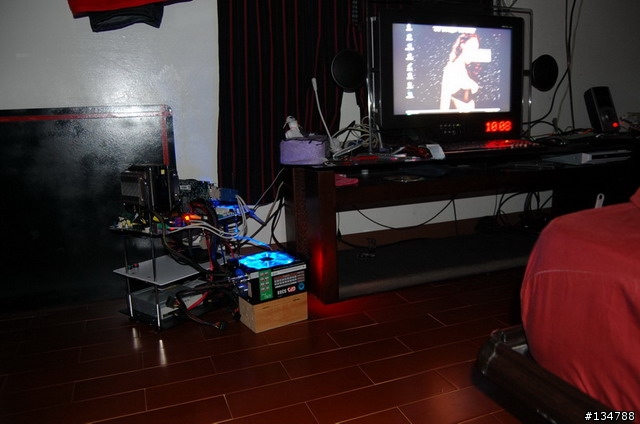

證實可以啟動電腦,連螢幕一起入鏡囉!



再來幾張!

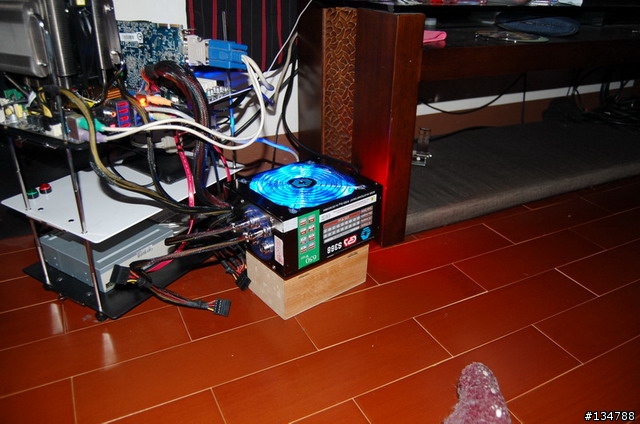

歸位一下!




加上酷媽的V8,太棒拉,我愛我的電腦..

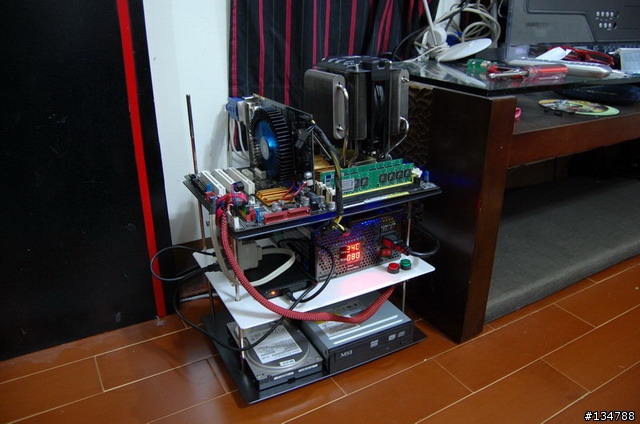

機殼是使用書局買的壓克力文件夾,鑽洞鎖銅柱而已!這樣才看的到我心愛的V8風扇

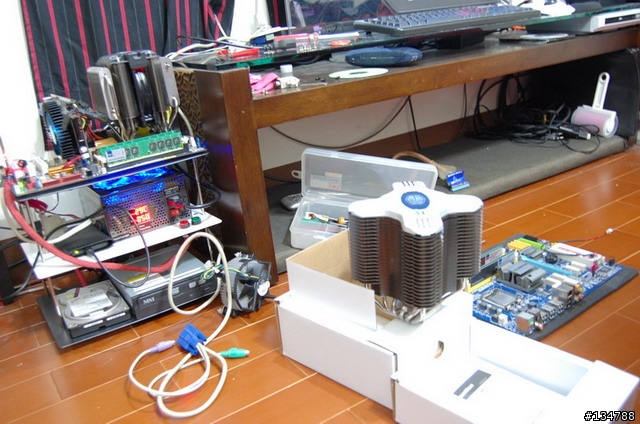

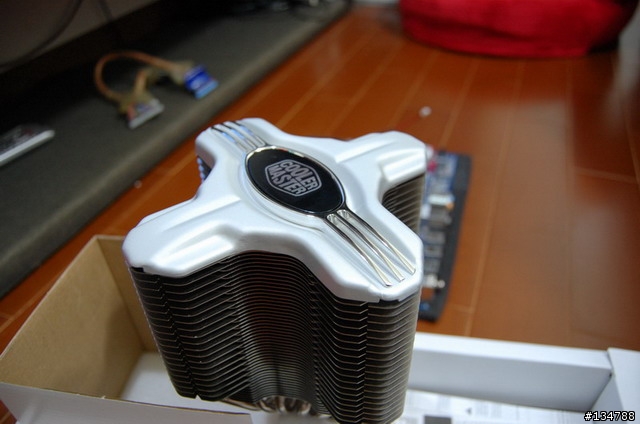

同場加映朋友拿來請我代裝Z600散熱器

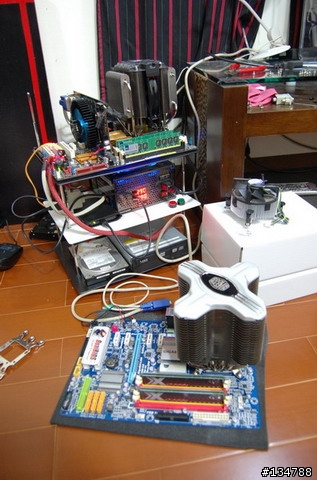

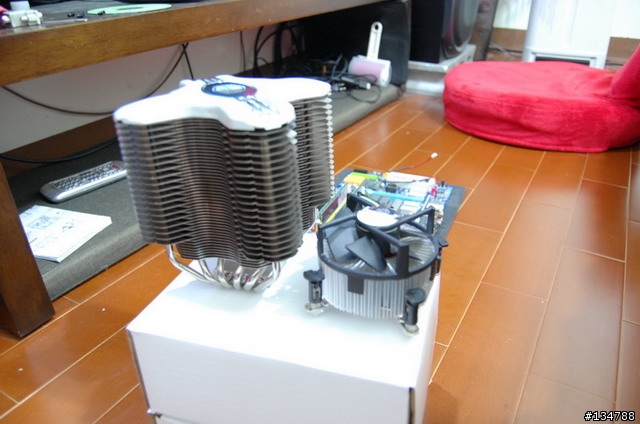

比大小拉! 好像五角大廈!

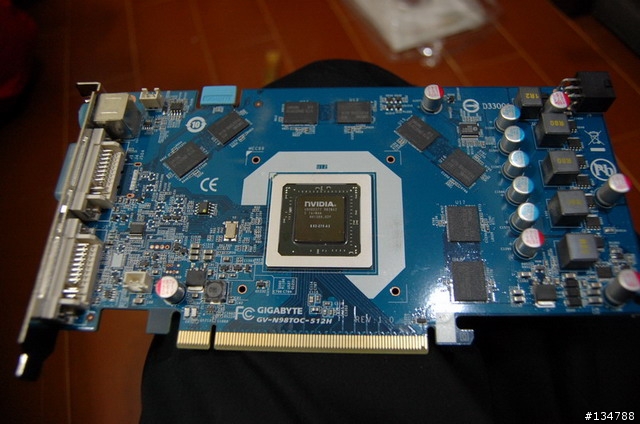

他的NV 9800GT 也要換散熱片,拆開美麗晶片的樣子..


感想:一開始還不知道啥是模組化的POWER,也是這位朋友跟我說 我才知道的拉!結果就變成自己動手做,總金額不超過250元!很划算啦!

結論:原則上只要電源線的顏色別接錯就可以成功囉,盡量使用品質好一點的POWER~做好以後比較不容易壞!如果你要拿一個500元的POWER改,我也無意見開心就好囉!


還有一個問題就是 他顯示的瓦數,開機大約80~90W
就算我玩極速快感12 最多也只有到120W左右~
平常待機BT下載都只有50~60W
我的配備是 E8400 /4G /HIS 4830/一個硬碟,一個燒錄機..就這樣,耗電真的有這麼少嗎!?
還是他的顯示瓦數是開心顯示數字?

最後謝謝觀賞囉!
