【大俠分享】:折疊車收納的奧義,踏板東西軍之 摺疊踏板 與 快拆踏板 !!

最近有人總問我:
好一陣子沒有發文了,
是遺失了當初的熱血嗎?

我總是淡淡的笑著說:
車,騎就對了....

也是因為工作忙碌拉,
所以也就很少上版來留言~

會寫這篇文章也是在家一定要折車的我,心裡的一些感觸~

不要因為他是小小的踏板,而忽略它的存在 !!

所以,很久不見的【大俠分享】系列又回來了 ~

====================================================================
以下開始嚕:

嚴格來說:踏板是一台小折的最外側~
左右各一個相當於車寬多了十幾二十公分,
在收折的時候露在外側的踏板往往會是收納的最大阻礙

就是所謂的小空間大學問,
手上剛好有 " 好前一些日子 " 參加Dahon同學會 的活動,
拍了一些市面上常見的 折疊踏板快拆踏板
都是一些車友好心提供給我拍照 (這邊先感謝Dahon同學會全體同學)

趁今天有空,跟大家分享一下眾多小折車友會選用的踏板,
還沒有更換踏板的車友可以參考跟提問喔


折疊踏板的用處:
在於可在車子折疊後比一般踏板縮短左右寬度大約10~15公分,
而且踏板還在車上,不會因為移動或攜行車子而忘了攜帶。

快拆踏板的用處:
在於比車子摺疊後比一般折疊踏板擁有更縮短的左右空間,比一般踏板短少10~20公分
但是總是會在移動或者攜行車子的時候不經意的忘記,造成有車無踏板的困擾。
只要細心就不會忘記。

折疊踏板快拆踏板 各有不同的使用族群,
既然小弟我騎的是折疊車,這邊就從折疊踏版先開始吧~

下圖是常見的折疊踏板

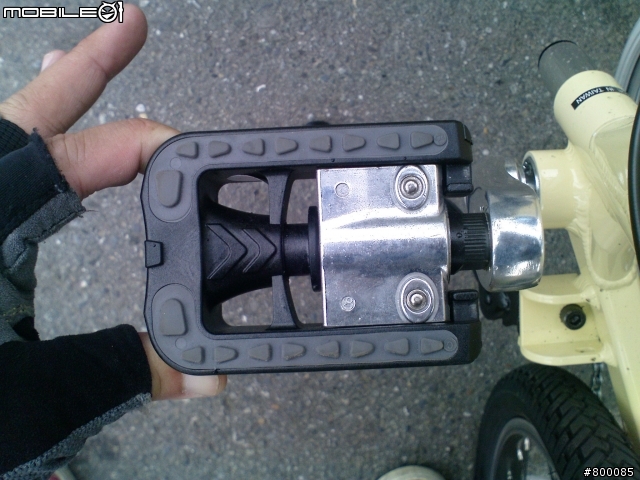

▲ 這是DAHON SPEED 8 所配的原廠折疊踏板,外圍有一圈防滑墊。
( 雖然是塑鋼的,但是踏久了難免會覺得軟軟,甚至吃掉幾%踏踩的力道 )


▲ 小弟我示範一下收折,將踏板往曲柄側推,將卡榫推出將折疊踏板再向下or向上翻折 完成收納。


▲ 收納後的折疊踏,單邊比原本少了5公分的側寬,可以折的踏板老實說還頗理想的。

下面介紹捷安特 單臂小折 FD-17S 原廠所配的折疊踏

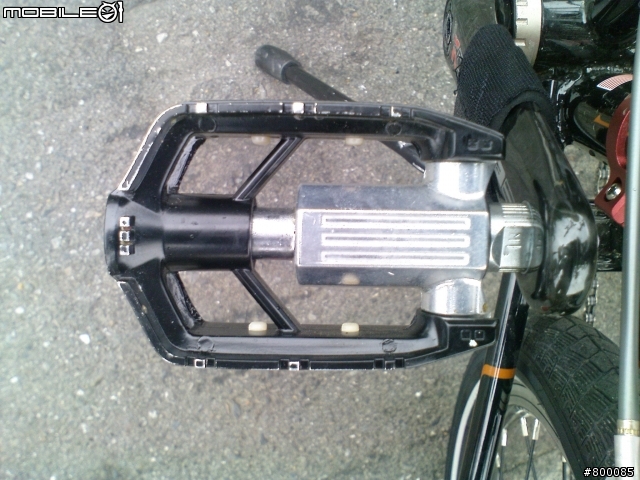

▲ 捷安特 單臂小折 FD-17S 原廠所配的折疊踏,中間一塊是金屬的,比Dahon的折疊踏板來的硬些。


▲ 折疊方式也是一樣,抵住踏板外側將踏板往曲柄側推,將卡榫推出.....


▲ 將折疊踏板再 向下 or 向上 翻折 完成收納。


▲ 收納後的樣子,基本上一般折疊踏板都是醬子在收納的

接下來是不少車友選用的MKS全金屬的折疊踏版

▲ 全金屬材質的折疊踏板,在小折車友獲得不少的支持~


▲ 這款MKS折疊踏板的卡榫比較特別,在踏板外側有一個銀色的彈力卡榫。


▲ 用兩指出力將折疊踏板卡榫向外拉出 ( 定格在這裡拍照很耗指力 )


▲ 一樣退出折疊踏板的卡榫後,就可以輕鬆的折疊了。
( 這款金屬踏板受力就很直接,感覺還不賴,缺點就是止滑表現上效果稍弱 )

另外也有這種很特別的折疊踏板:

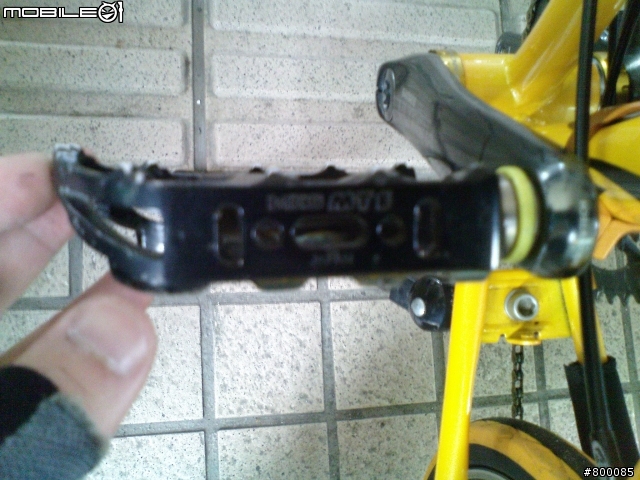

▲ 他不是用卡榫是的踏板,光看圖猜到他是怎麼收納的嗎


▲ 嘿嘿...只要將踏板上下兩側扳開,即可分曉 .....

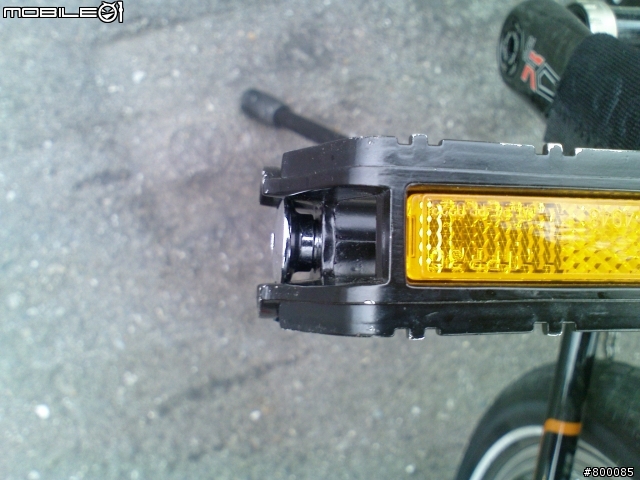

▲ 這樣子收納是不是很特別呢??體積也很小喔
( 但是這款踏板的止滑效果真的不是很好,比較適合輕鬆騎的路線 )

上面四種折疊踏板可以算是市面上最常見的折疊踏板了,
折疊踏板方面個人是推薦MKS的折疊踏板,
因為好一陣子沒有注意市場新品,
若還有其他折疊踏板,希望其他版友可以在下面幫忙補述(別忘了有圖有真相喔)

關於快拆踏板的部分,
前一陣子一直是MKS快拆踏板的天下,
直到近兩三年維格wellgo推出一系列陽極色彩的快拆踏板,
車友們才有了比較多的選擇

這邊先介紹MKS的快拆踏板吧~

▲ 看到沒有,MKS的快拆踏板,在一開始的時候,幾乎是小折車友們的不二選擇。

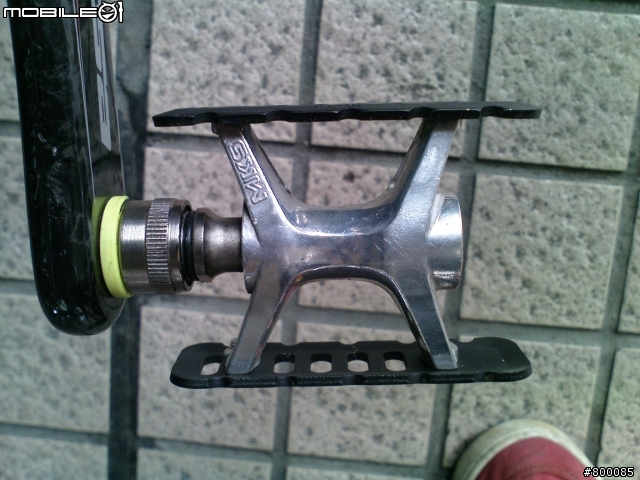

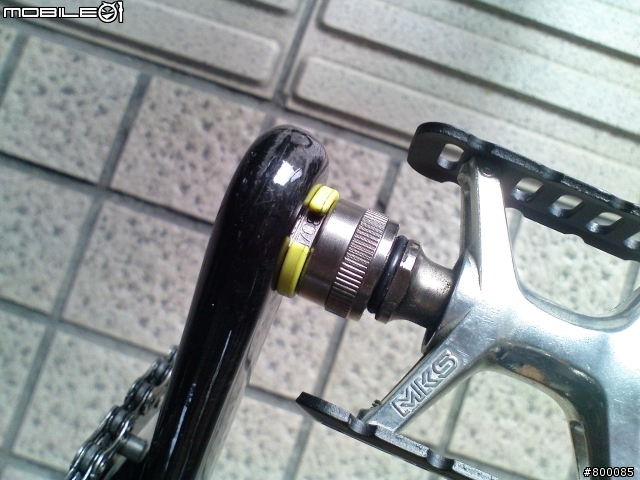

▲ 快拆的機構,主要先拆下圖中踏板與曲柄中黃色的C環。

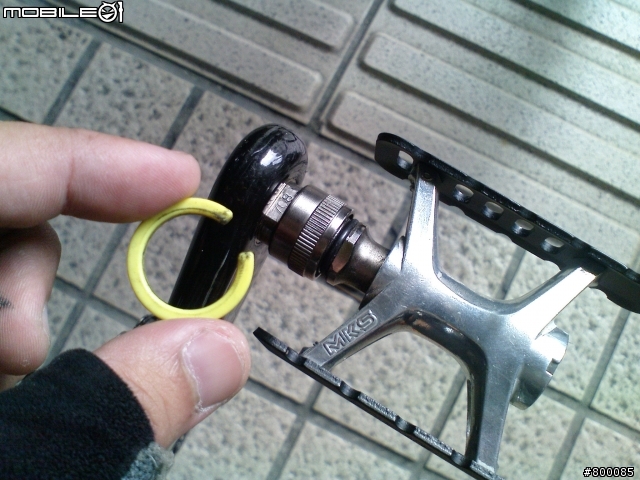

▲ C環轉過來有一個縫,就是這樣把它取出來的


▲ 取下來要小心收好喔,不少車友遺失了這個C環,感覺不小心還蠻容易掉的
雖然踏踩沒啥影響,但是心裡總覺毛毛的少了甚麼似的 ...


▲ 取下C環後,就是要把快拆卡榫向曲柄側拉~

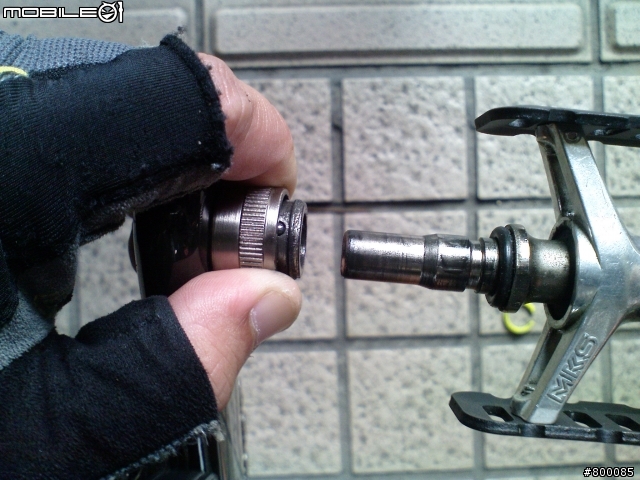

▲ 就是像這樣子一拉一抽,取出快拆踏板


▲ 取下快拆踏板的曲柄,是不是看起來清爽呢
(迷之聲:明明那就是FSA一級大盤的卡蹦腿看起來清爽.....)

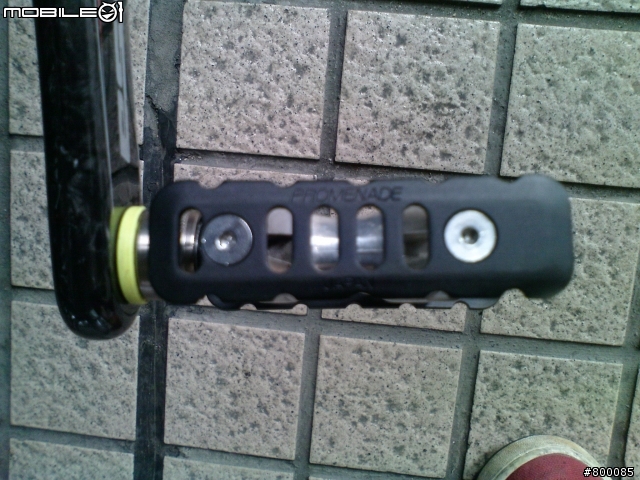

▲ 另外這款MKS的快拆踏板 也相當受到車友的歡迎喔~


▲ 側面一照,這款的防滑效果還是蠻不錯的^^

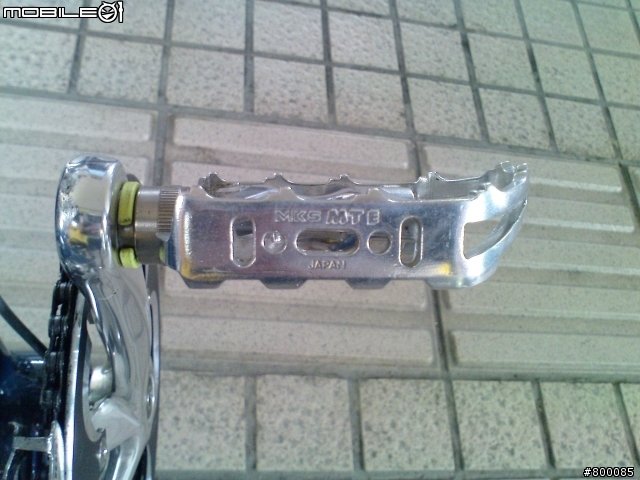

▲ 也有銀色款的喔,下面一行"JAPAN" 質感加分 .....


▲ 正面照一張,跟車子配色的多種選擇

看完了MKS的快拆踏板,來看看後來居上的維格(wellgo)的快拆踏板吧

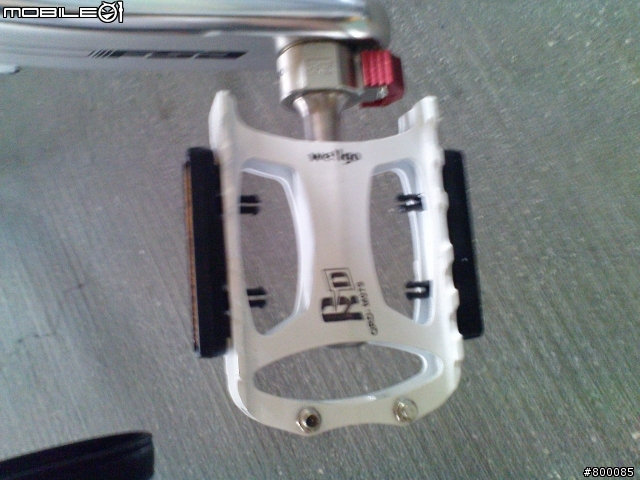

▲ 哎呀~ 真不小心 這張照糊了......( 白色的維格踏板其實還挺美的 )


▲ 快拆卡榫在於曲柄接合處陽極紅色的那一塊,這邊用手指捏住向踏軸反方向拉退出卡榫 (好繞口喔)

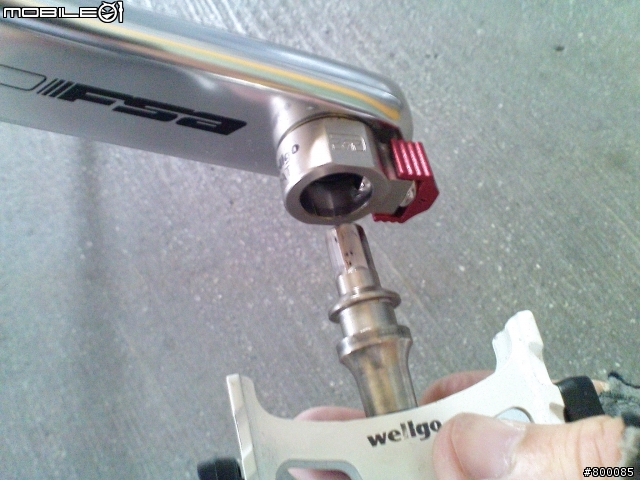

▲ 退出卡榫後就可以輕易的取下快拆踏板了

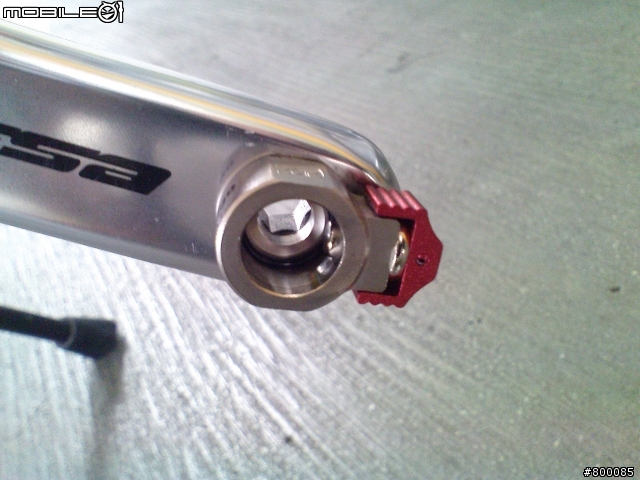

▲ 取下踏板後的曲柄,看一下wellgo的快拆機構,沒有MKS那個分離的環感覺還不賴


▲ 也有陽極金色、陽極紅色、現在好像更推出不少彩色系列.....有更多的選擇呢


▲ 挑一張清楚些的正面照,看到外側那兩顆殺人釘嗎? 這可是止滑的好物阿

以下為討論串後面版友分享提供的踏板照片:

▲ 版友 小糾0531 提供的 ARCANE 快拆踏板。


▲ MKS 新款無C環快拆踏板。 ( 照片來源PCHOME )


▲ 版友 ufpa2348 提供的馬蹄 摺疊踏板。


▲ 版友 HIDESAWA 提供的 MKS--FD-7 摺疊踏板。

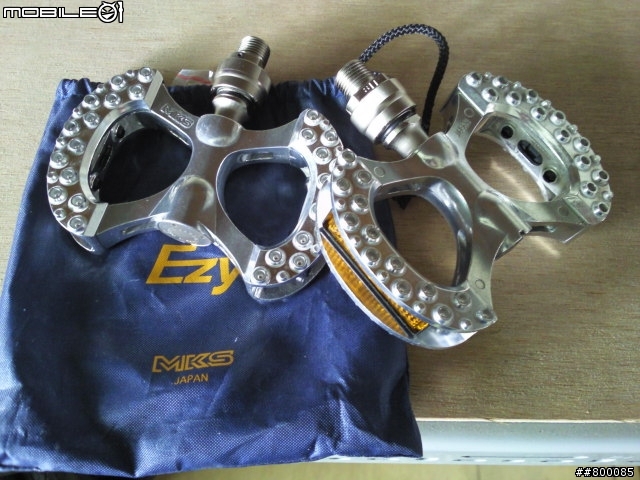

▲ 版友 HIDESAWA 提供的 MKS--Lambd-Ezy Superior 快拆踏板。


以上。

看完了 折疊踏板快拆踏板 的概略介紹,
是否對於踏板的認識又多了一些呢

折疊車收納的奧義,踏板東西軍之 折疊踏板快拆踏板

還沒換踏板的車友們,你要選哪一個呢??




【後記】:
這邊整理了一些先前自娛發文的【大俠分享】系列文章~
給大家趣味一下

下面整理了一些【大俠分享】系列文章:


開箱系列:
【大俠分享】: LAS安全帽,開箱嚕~
【老王分享】: DAHON SP8 VS SP9 開箱比較大對決(圖多注意)
【大俠分享】: 注重 Fitting 的專業飛輪車,BH Fitness G5 現身 !!
【大俠分享】: 完美摺疊,太平洋原廠研發 BIRDY 雙軌制勾鏈器 !!

遊記系列:
【大俠分享】: 石門水庫壩頂行 + 大溪老街輕鬆騎 BY DAHON折疊車
【大俠分享】: 小護士出沒夜騎請注意 !!
【大俠分享】: 太平洋單車活動 Pacific Cycling Day,活動現場直擊 !!

搞笑系列:
【大俠分享】: MINI花鼓‧貼紙背後的秘密 !!
【大俠分享】: 難忘的18公里路 !!
【大俠分享】: 到綠洲換芒果胎的後果~
【大俠分享】: 凡走過必留下痕跡,重要景點拍照必做的事 !!

改裝系列:
【大俠分享】: DAHON 零件改裝新品最速報 !!
【大俠分享】: DAHON 改裝輪組介紹 (74/130mm),百家爭鳴的新戰國時代 !!
【大俠分享】: 大盤與BB的奧義 & 改雙盤情報 !!
【大俠分享】: 折疊車收納的奧義,踏板東西軍之 摺疊踏板 與 快拆踏板 !!
【大俠分享】: BIRDY避震器的極意,油壓革新 !!
【大俠分享】: Ergon的祕密武器,牛蹄般的踏板PC2-L !!
【大俠分享】: V夾制動力的最終章,完美緩衝系統SABS登場 !!
【大俠分享】: Fitting 初現,打造BIRDY的專屬座艙 !!
【大俠分享】: Fitting 二部曲,打造BIRDY專屬座艙 !!

享樂系列:
【大俠分享】: 大魯閣的專業 Go Kart !!
【大俠分享】: 聲光娛樂的饗宴,台茂美麗華皇家廳 ~

其他系列:
【大俠分享】: 開箱文~辦公桌上那只古樸優雅的宜興紫砂茶杯 !!
【大俠分享】: SEIKO機械錶,6R15機蕊&傳說中的菱形切割面。


歡迎各位 Mobile01 的板友多多指教喔~
有 筆 有 劍 有 肝 膽 , 亦 狂 亦 俠 亦 溫 文 ~ 【facebook 請搜尋 Shock Kuo 交個朋友吧!】
沒記錯MKS的摺疊踏板好像還有一種喔~~~!

我現在是用維格快拆踏板 陽極的顏色真是讓人無法擋
不過用久之後 就會出現使用此款踏板人人都會出現的異音問體
幾天前爬山路 聲音突然冒出來
一路上異音不斷 超大聲....
回家後 爬個文看看別人的保養方式
上了黃油 效果如何 改天再試試了~~!

PS:我對於小折的摺疊盒異音有很大的包容性
但維格快拆 那異音真的很吵.... 一下就讓我受不了
別叫林正英道長來收服我~!
許久沒看到郭大俠的分享文章,再度看到,倍感親切~~ 現在來說說小弟使用的踏板,也是維格快拆踏板,價格親民,還不錯用~~ 目前還沒異音發生,也許還不夠操吧~~ 哈~~
to 郭大俠
感謝前輩的精闢解說
但有一點有關安全的的事項
在此冒昧說明
維格踏板的拆裝把柄安裝時需盡量朝向BB軸心方向
安裝反向容易增加踏轉時把柄觸地磨擦的危險
可用隨附不同厚度的墊圈來調整
調整後應如圖示



參考
響應單車環保新世紀 體驗自由快樂多采島
我看到鬼 wrote:
PS:我對於小折的摺疊盒異音有很大的包容性
但維格快拆 那異音真的很吵.... 一下就讓我受不了.(恕刪)

我想應該是個案吧....
我維格也用一陣子感覺還好,
莫非小弟我都在偷懶騎,哈哈


brian681015 wrote:
許久沒看到郭大俠的分享文章,再度看到,倍感親切~~

感謝支持阿....
有機會小弟我會在推陳出新的^^


ubac wrote:
在此冒昧說明
維格踏板的拆裝把柄安裝時需盡量朝向BB軸心方向
安裝反向容易增加踏轉時把柄觸地磨擦的危險
可用隨附不同厚度的墊圈來調整

很好的建議阿 !!
有些車架的確會有這種顧慮~
感謝 blockquote 大 分享這珍貴的小經驗阿


也歡迎其他車友一起分享
有 筆 有 劍 有 肝 膽 , 亦 狂 亦 俠 亦 溫 文 ~ 【facebook 請搜尋 Shock Kuo 交個朋友吧!】
身為小徑玩家!

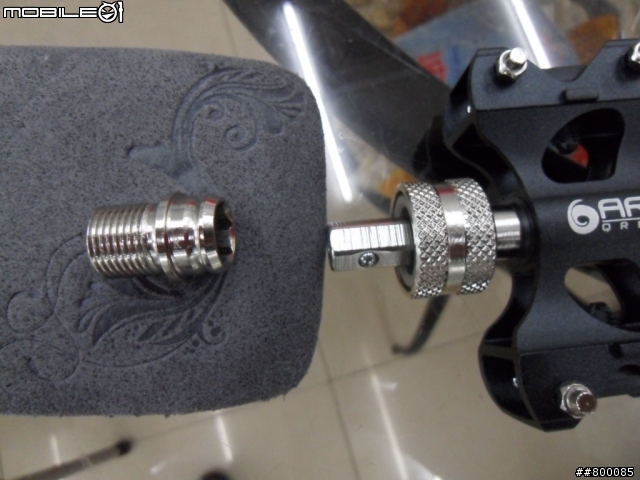

我也來提供一款私房快拆踏板吧!!

目前快卸頭可以堪稱是最小的!!

ARCANE的踏板,內湖拜訪單車有賣!
關於小折小徑車購車跟改裝有問題就問我吧!marksmenneil@hotmail.com___.0910549920.我是小糾!一起騎車吧
郭 大 俠 wrote:
我想應該是個案吧.....(恕刪)

維格快拆異音似乎不是個案
搜尋一下維格快拆踏板 一定找的到相關文章
可能你的現在還沒有吧~!
我的也是聲音突然間就冒出來了 一開始還以為是BB發出聲音


小糾0531 wrote:
身為小徑玩家!我也來...(恕刪)

感覺真不賴 跟維格的比起來誰輕呢?
他有幾種顏色阿?
別叫林正英道長來收服我~!
不知道有沒有車友有見過快拆式的卡踏, 很想把我exustar的卡踏換成可快拆式的。 不然車子折起來時都會刮傷傢具(沒辦法,就那點地方可以放),我已經被家裡長輩批評好幾次了~~~
小糾0531 wrote:
身為小徑玩家!

我也來提供一款私房快拆踏板吧!!

目前快卸頭可以堪稱是最小的!!

ARCANE的踏板,內湖拜訪單車有賣!

基本上我不認為你僅僅是小徑玩家了
說你是具備R牌產品的經銷商應該也不過分
關於你跟內湖的那兩個人(同一經銷商,同一車店,應該不是同一個人)
可以在最近的文章中常常看到互相讚美或推薦
老實說我已經有一點點的覺得厭煩
你有你獨特的見解與偏好
內湖的老闆有細心的做工與零件開發的熱忱
在版上其實都是很正面的

如果開口閉口都是某廠牌的零件或是刻意推薦某車行
我是覺得大可不必
我沒什麼敵意,看我的帳號就知道我跟你有某種程度的相似
我只是就事論事,實話實說
FUJI NEVADA 1.0 & NOKIA NCP 079/299 & GIANT MINI3-18P & DAHON MUP8-18P 說對的話,做對的事

castle0531 wrote:
基本上我不認為你僅僅是小徑玩家了
說你是具備R牌產品的經銷商應該也不過分


基本上提供資訊沒問題吧...就算是經銷商也不錯啊,
我三天兩頭去內湖拜訪瞎哈拉還不知道他們有賣這種踏板,
我還想知道是不是培林的等更詳細的資訊。
還是這種踏板到處都有得買?如果是的話特別提拜訪就有廣告嫌疑了...
但是從拆卸頭來看真的是最小的,比我用的MKS的還小,
光這點就夠格出來露臉了吧。
