一.初期伸展

若你買車時沒做過,先來一下吧。用雙手用力拉,若剎車不夠緊,會脫落。一來可預防日後緊急剎車用力過猛脫線,而且還可以把新的剎車線稍為伸長。
剎車調整圖解

二.遊隙調整

1.遊隙是指拉剎車桿到剎車開始發生作用的距離,太大反應慢,太小也不好,不舒服,調到自己拉起來感覺舒服即可。隨著剎車皮磨損,遊隙會變大。

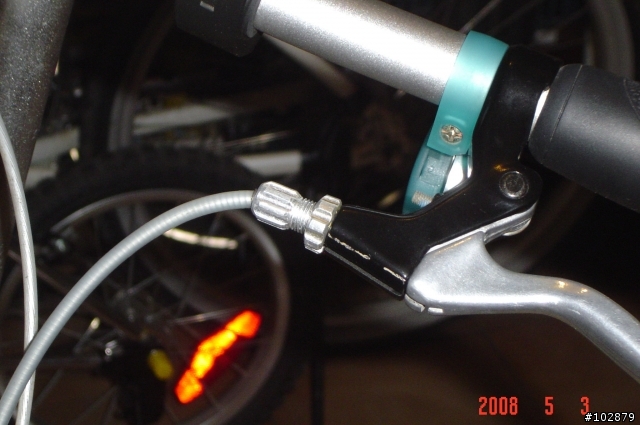

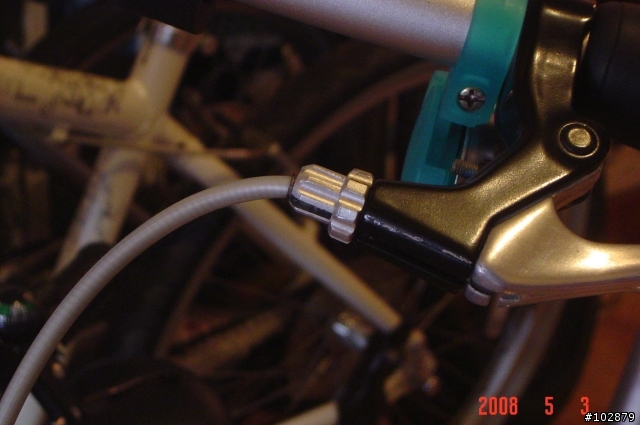

2.調整把手上的調整鈕
(1)逆時針往外旋出,調好後記得將外圈的固定螺絲鎖到底
剎車調整圖解

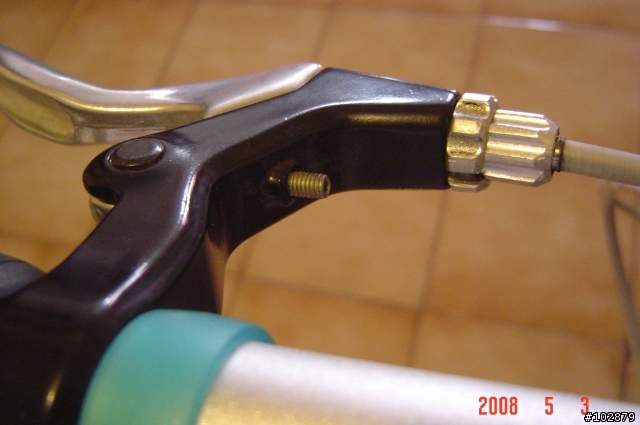

(2)但不可轉到幾乎快脫出程度,以免脫落發生危險。
剎車調整圖解

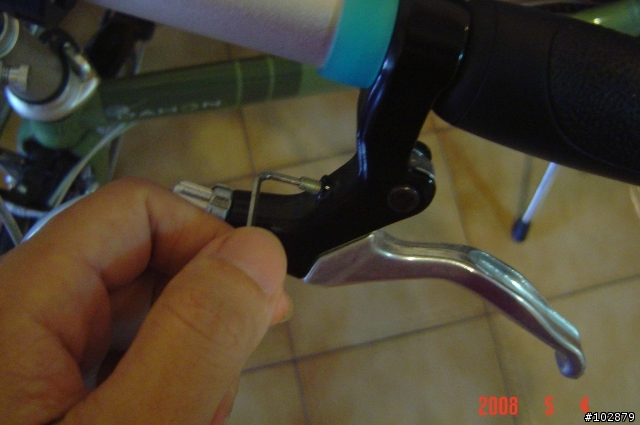

3.若剎車調整鈕已經調到極限,就要將剎車線重新拉緊了

(1)拉之前先將調整鈕歸回原位
剎車調整圖解

(2)鬆開螺絲
剎車調整圖解

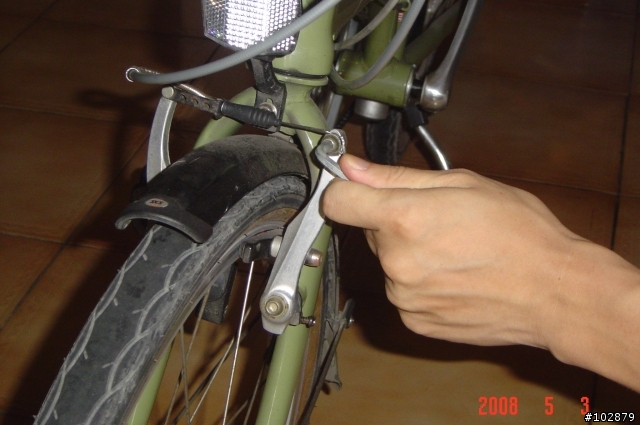

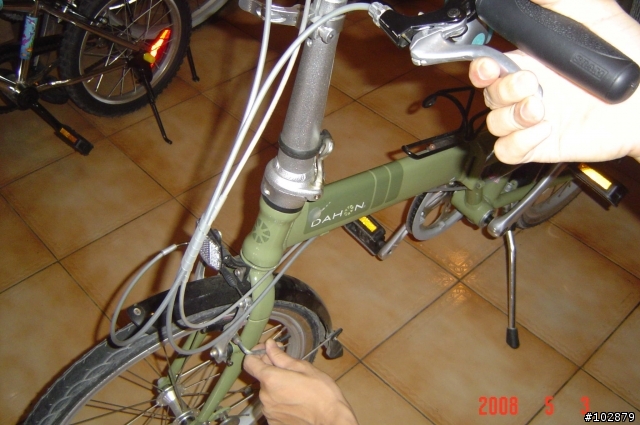

(3)將線拉緊,再鎖緊螺絲
剎車調整圖解

三.剎車吃單邊的調整

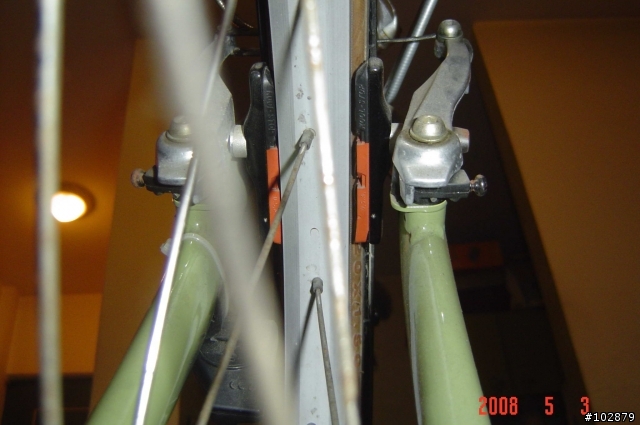

1.從下方往上看,右側太近,左側太遠了。
剎車調整圖解

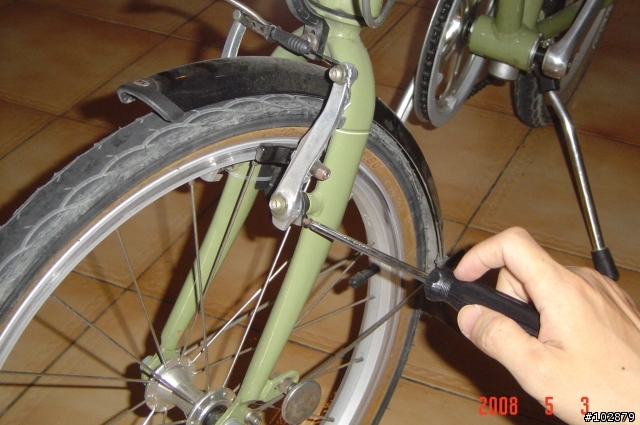

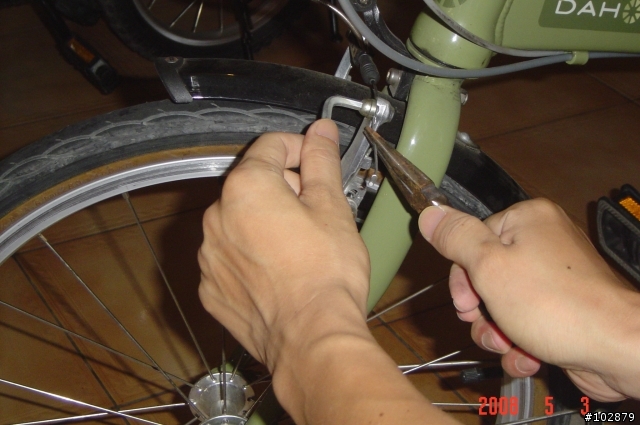

2.調整v夾上的螺絲,太遠那側旋出,若出現有調但剎車皮卻沒動的情況,則要配合將另一側同時反向旋轉。
剎車調整圖解

3.這個動作有時也要調整剎車皮(換剎車皮步驟相同,我用換剎車皮來介紹)

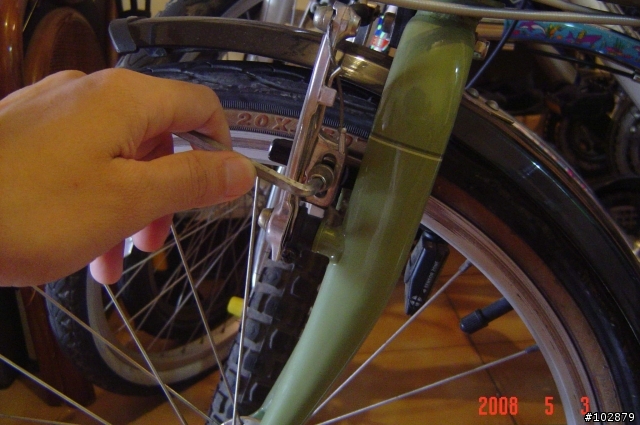

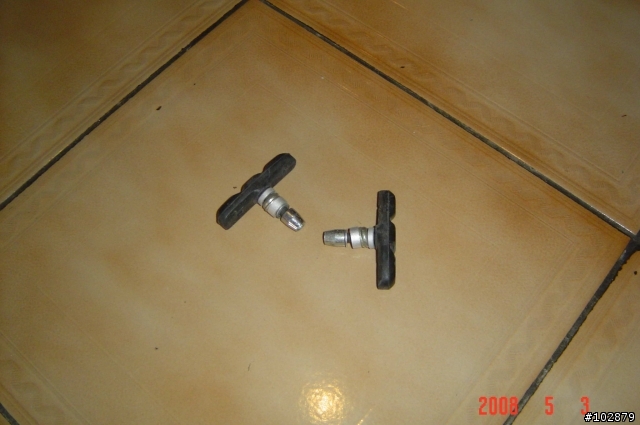

(1)鬆開螺絲,拿掉舊剎車皮,要記住墊圈的順序,若忘記,瞄一下其他輪的。
剎車調整圖解
剎車調整圖解

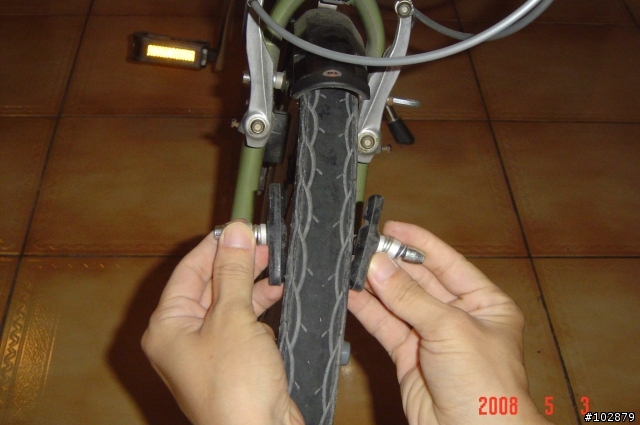

(2)裝上新剎車皮,儘量往外靠近外胎,但小心不要磨到

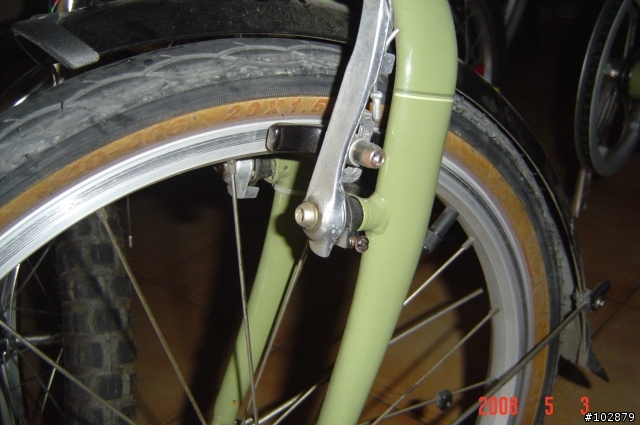

註:標準型的剎車器,皮磨損後,剎車皮和輪緣的接觸點會往下移,所以一段時間後需微調。題外話,大家順便看看vd7原廠剎車片所造成的剎車痕跡。
剎車調整圖解

(3)可以將剎車拉緊,再鎖緊螺絲,比較不會跑掉。
剎車調整圖解

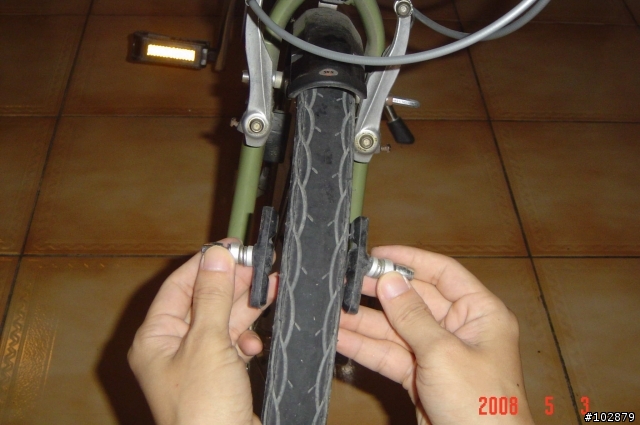

(4)若剎車時會發出聲音,可以調成八字型,即後側與輪緣的間隙調大約1mm。可找個東西墊一下,拉緊剎車,再
鎖緊。
a.正常是平行的
剎車調整圖解

b.有聲音可以調成八字型
剎車調整圖解

四.剎車桿的角度調整

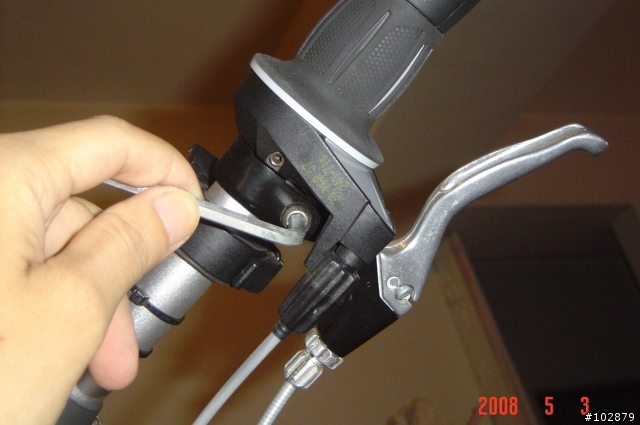

1.鬆開把手上的螺絲,不過本車把手為快拆可調式,就不用動到這個螺絲了
剎車調整圖解

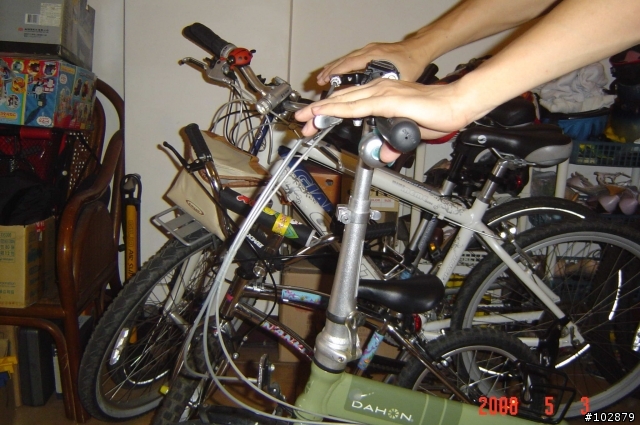

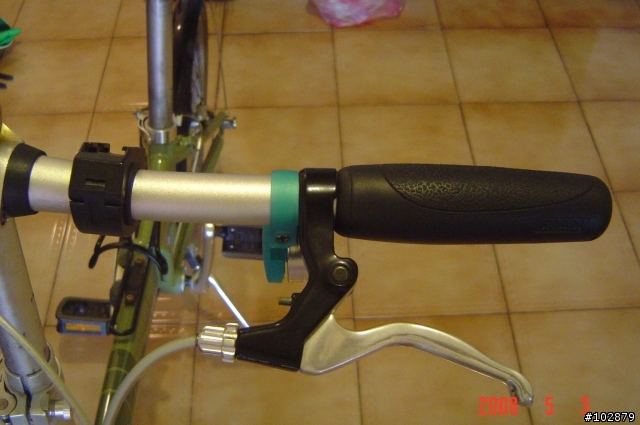

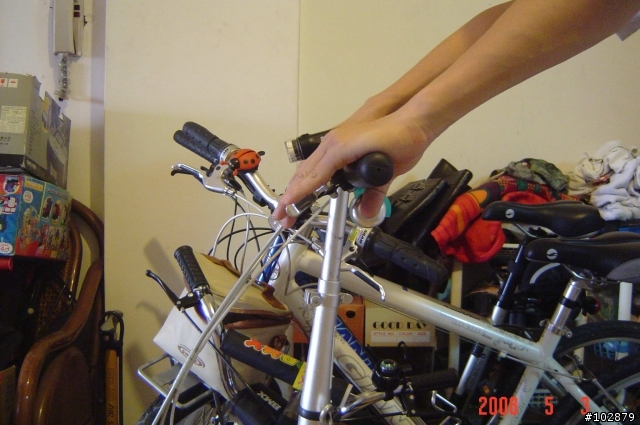

2.正確→要維持在手臂的延長線
剎車調整圖解

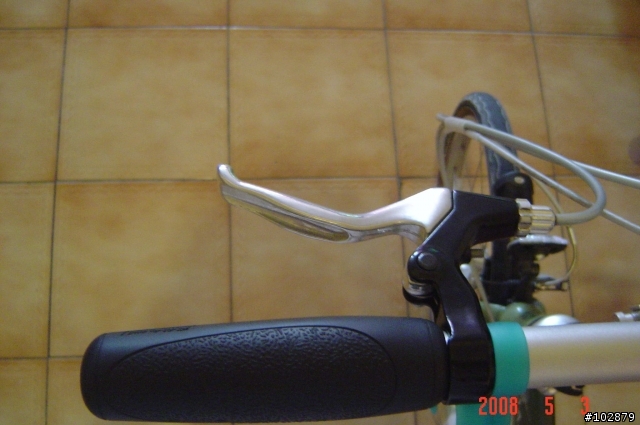

3.錯誤→裝水平,手腕會不舒服
剎車調整圖解

五.剎車桿的寬度調整(不太需要)

1.原車多半是貼合
剎車調整圖解

2.若要讓剎車輕一點,可以往內移,這樣握剎車時就會抓到尾端

六.剎車桿的握距調整

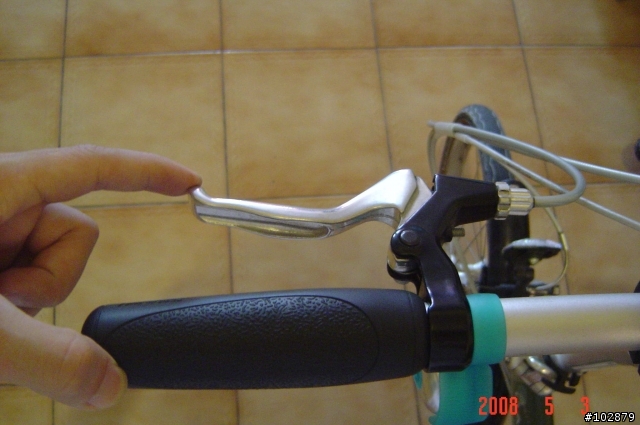

1.握距是指剎車桿到把手的距離
剎車調整圖解

2.手較小的人,或女性朋友、小孩,可將握距調小,不過有的車沒有這個裝置
剎車調整圖解

3.圖中央的螺絲是調整螺絲,但沒有螺絲頭?
剎車調整圖解

 原來是內六角螺絲。它的原理是旋入把剎車桿頂出
剎車調整圖解

七.剎車線上油

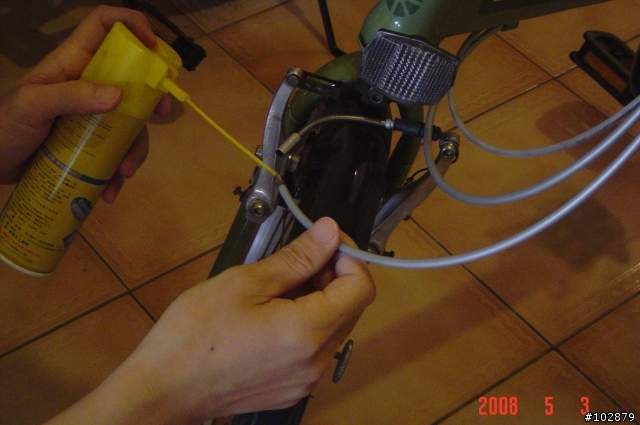

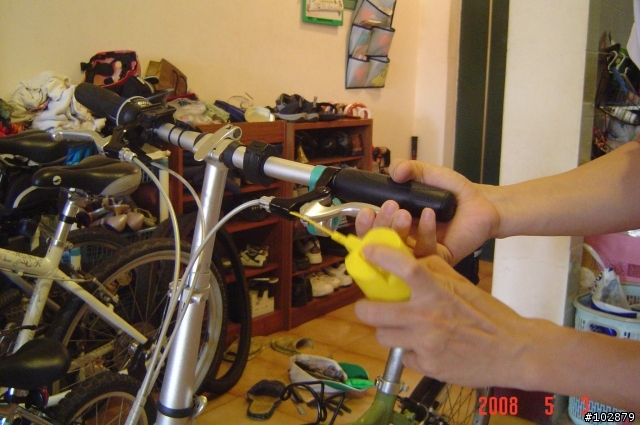

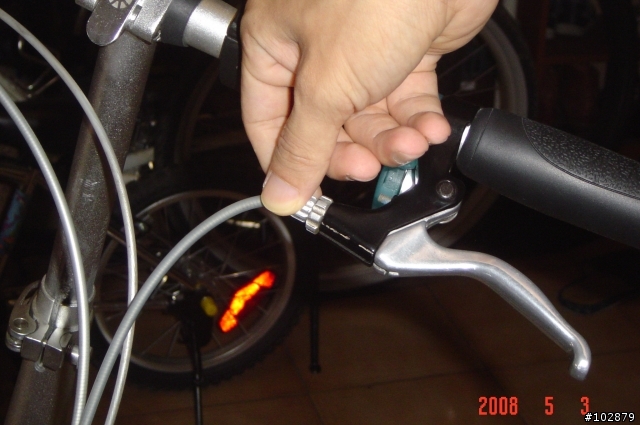

1.拉緊剎車桿,露出剎車線,用191噴一下,會變很滑順
剎車調整圖解

2.另一端也來一下
剎車調整圖解
