[無牌水電工] 浴室洗臉盆P型落水管(排水管)更換

為什麼需要更換P型落水管呢?
請看這張圖



一個月前的我, 實在不知道這張圖有什麼問題..
問了大家才知道問題在哪..請看 這裡

為了解決味道與小蟲的惱人問題, 換成正常的P型管, 確實有其必要.
有一些DIY經驗的人, 要徒手拆裝應該不會太難.

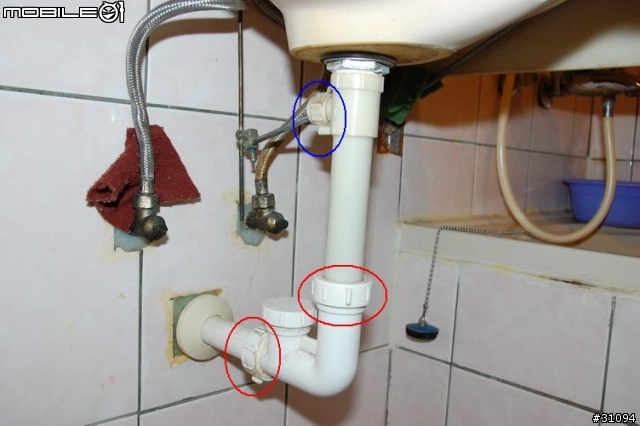

看圖就可以知道大概哪些地方可以轉鬆拆下 (下圖紅圈處)



但對於我這個毫無經驗與知識的人 (問了大家才知道那個叫做P型管, 和正確的接管方式),
購買或安裝前, 需要確認的有:
1. 尺寸/規格是否符合 (看起來長得很像或一樣, 不一定裝的下去)
2. 長度是否OK (我上一篇的廚房水龍頭, 就是長度差一點, 後來還是要多跑一趟買延長接管).

關於第一點, 上網查了一下, P型管沒有人在講尺寸的 (應該都是1吋管, 所以應該是OK).
最後我是到水電材料行購買, 老闆也說是單一尺寸.

至於第二點, 本來是沒想到, 不過在我上一篇的連結裡, 有善心人士提醒了, 我也量了一下,
結果差了好幾公分. 原因那位善心人士也有提到, 大致上是浴室裝修時, 地板被墊高的關係.
(出水孔沒有被墊高, 但因為地板被墊高, 洗臉盆也被墊高了, 所以洗臉盆到出水孔的距離拉長了)

這裡衍伸了幾個問題, 一般P型管整組至少會有L型管和轉彎管 (U型或F型?),
至於臉盆下方到轉彎管的直管, 有的有附, 有的沒附.
可以看到上圖第一張照片, 原本直管上端, 旁邊有另一個出口 (上圖藍圈處), 接了另一個可控制面盆塞子的桿子.
這部份與P型管附的直管不同 (下圖直管接頭部份, 與上圖直管接圖部分不同).

(借用拍賣網站照片, 如不適合, 請告知. 會再拿掉)


另一個思考方向是, 留用原本臉盆下方的直管,
新買的P型管附的直管, 拿來當作延長管.
結果發現, 接頭不合.
最後還是找家附近賣水電材料的老闆, 另外訂了延長管, 才搞定長度問題.

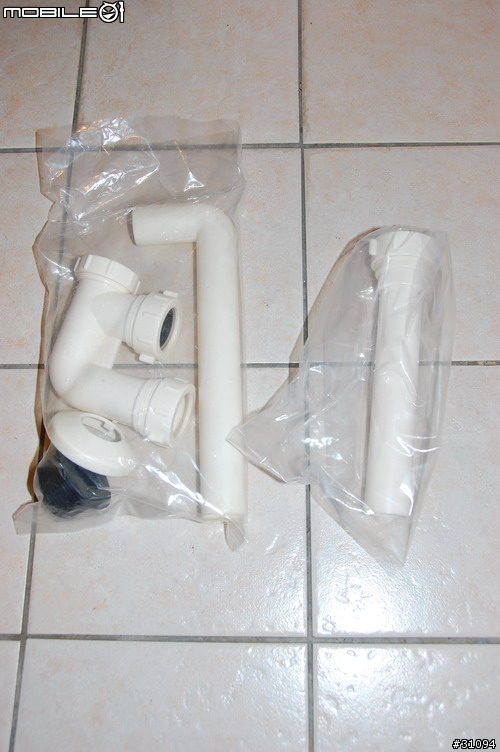

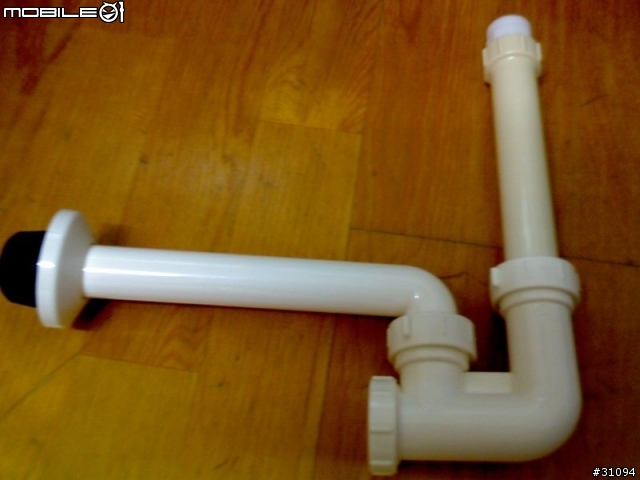

右邊那根就是延長管 (左邊是一整組的P型管)



可以看到他的接頭和其他部位接頭一樣

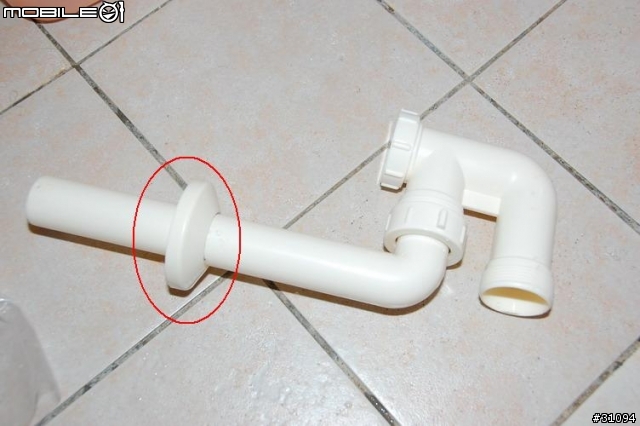

這是安裝順序, 紅圈處是墊片, 只是他有點透明, 拍不太出來.
黑色橡膠墊片要注意角度問題, 再下下一張有特寫說明.

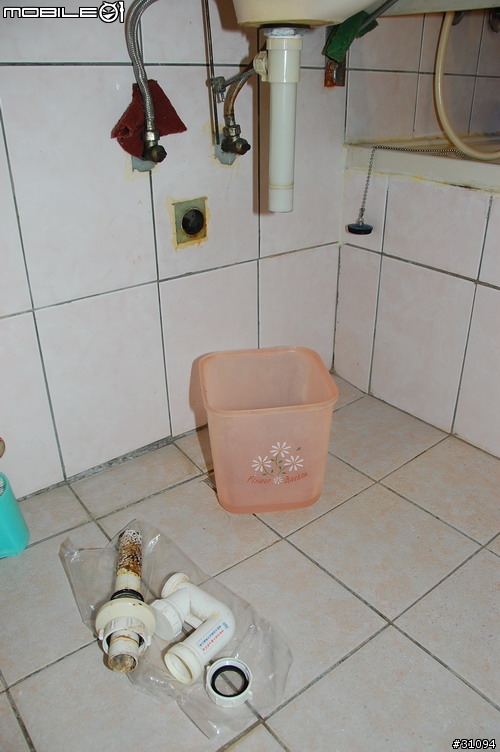

這是拆下來的樣子

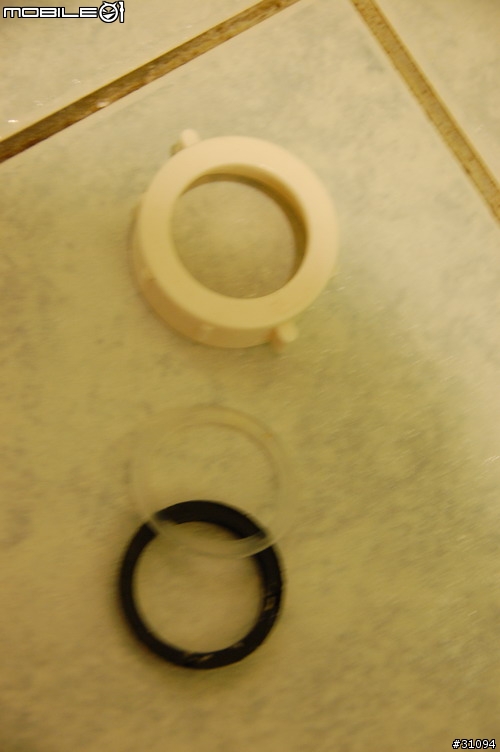

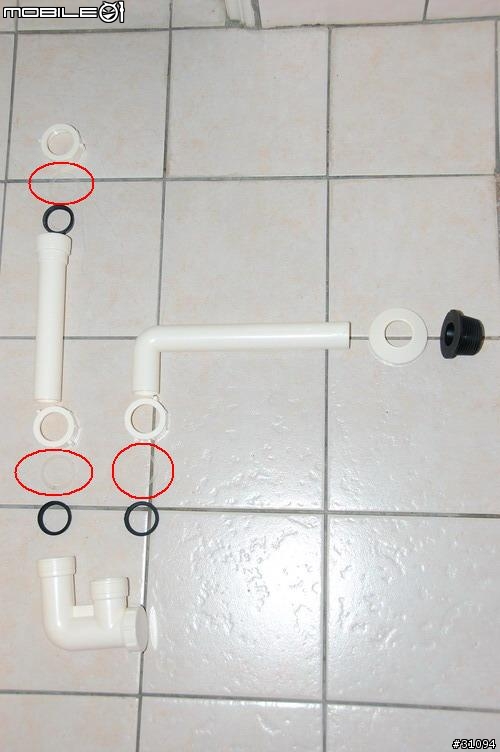

這是墊片裝的順序, 事實上, 看舊的怎麼裝, 大概就知道了.
要注意的是:

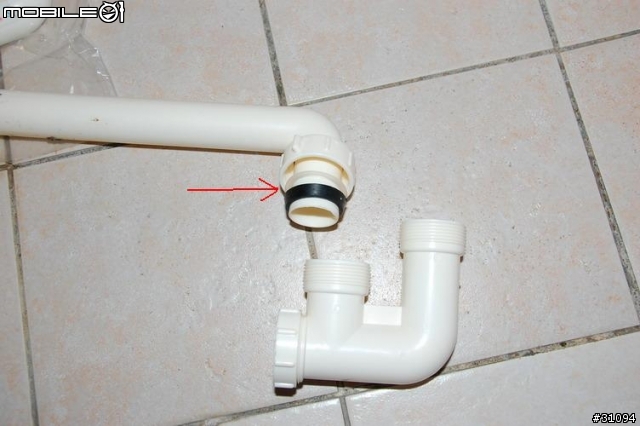

1. 紅箭頭處, 塑膠墊片不可少, 位置順序不要弄錯
2. 黑色橡膠墊片, 上方比較寬, 下方比較窄 (這樣塞到下方U型管, 才會密合)
3. 通常我都是把這三個推到最上面, 待下方U型管湊上去時, 再把下方這三個往下推,
推到上面塑膠環可以鎖上下方牙紋, 鎖緊即可.
(當然要考慮會不會太深, 把下方管路卡住或卡死, 不過一般來講, 原始設計是不至於會造成如此)



試一下L管的長度

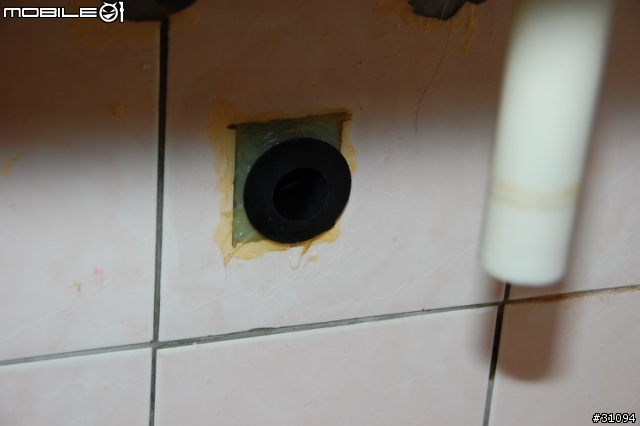

先將黑色膠環塞入排水孔
實際安裝時, 第一間OK. 但第二間發生問題.
黑色膠環塞入後, L管卻塞不進去, 只好黑色膠環先拿出來, 先放L管, 在硬塞黑色膠環.
結果當然是也塞不太進去, 只能確保水不要漏出來.



紅圈處的塑膠環先接上

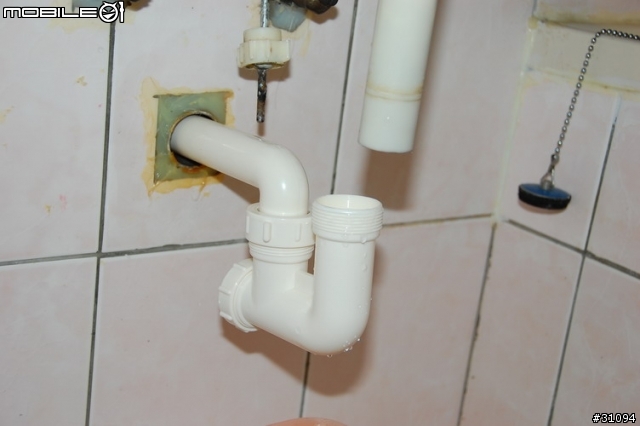

塞進去了, 記得直管的部份要上下對齊

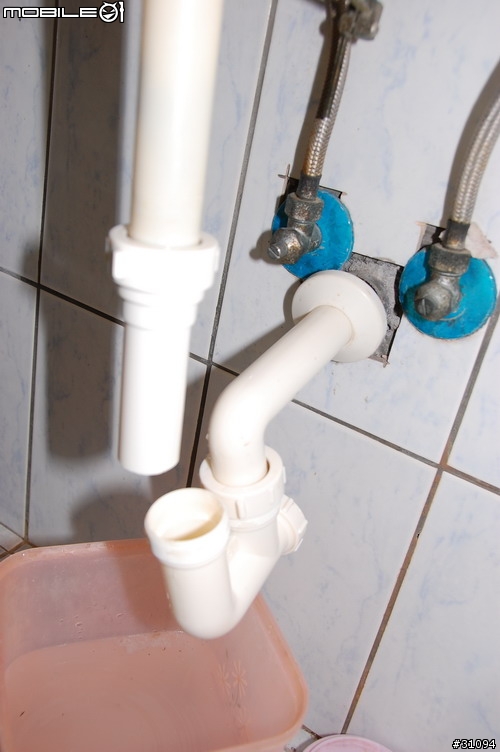

接下來試一下延長管的長度, 先套套看.
果然太長, 要用小鋸板鋸短一點 (本來想買剪PVC管專用的剪刀, 想想還是算了..)

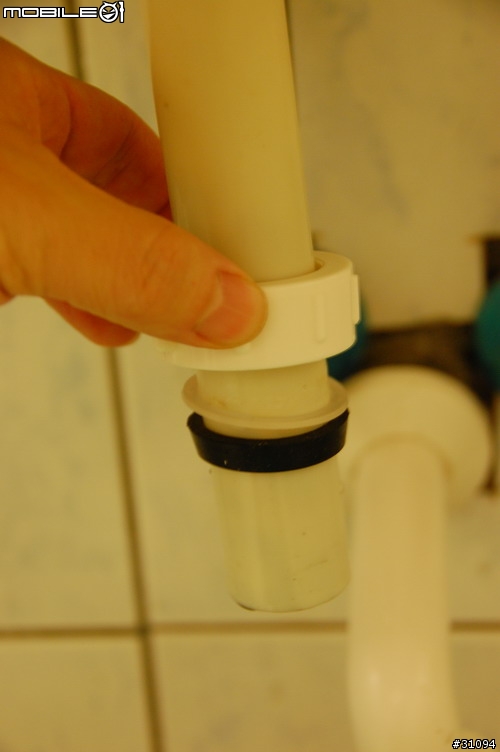

再看一次轉接環

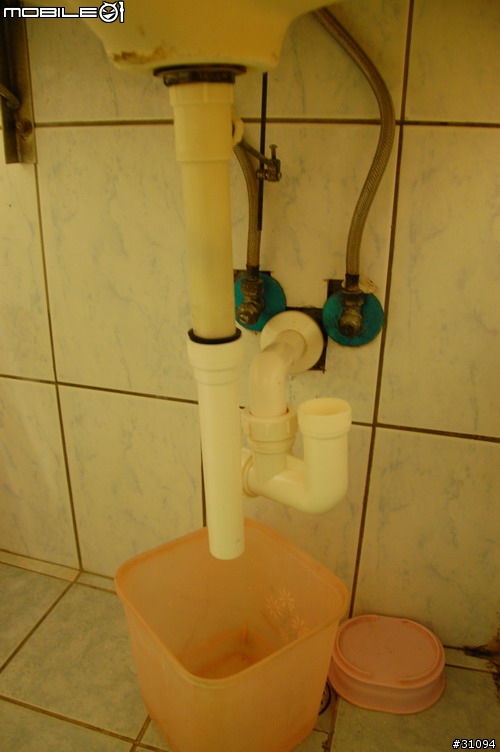

套上去的樣子



剩最後一段

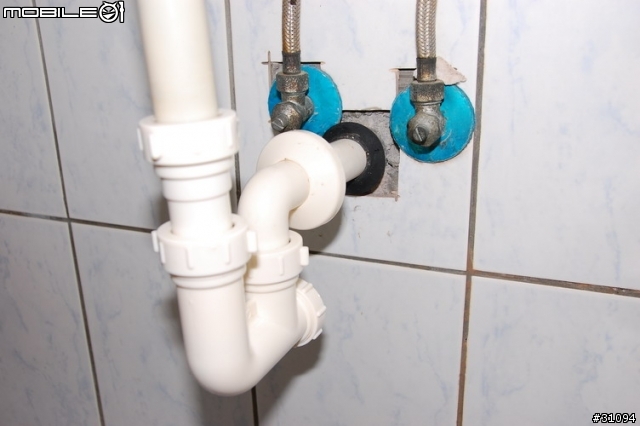

最後裝上的樣子 (後面塑膠環等不及往後推就拍照了)



後面的L管, 我有喬成前高後低, 想讓他至少不會有水倒流 (好像有點多此一舉)
最後當然就是開水龍頭, 試試看會不會漏水.
不會漏水的話, 就大功告成了!

P.S. 因為有兩間浴室都是這樣, 照片有的是第一間, 有的是第二間, 如果沒有連戲, 請大家不要見怪..
