更換電燈開關的問題

已經試著找過相關的文章,不過為了安全起見還是先問過版上的達人好了

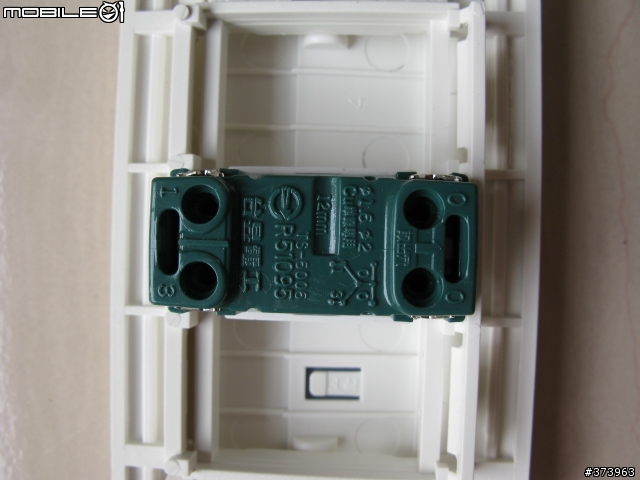

我想更換家中的一個開關,但是沒有辦法找到一模一樣的東西,買來的新開關如圖

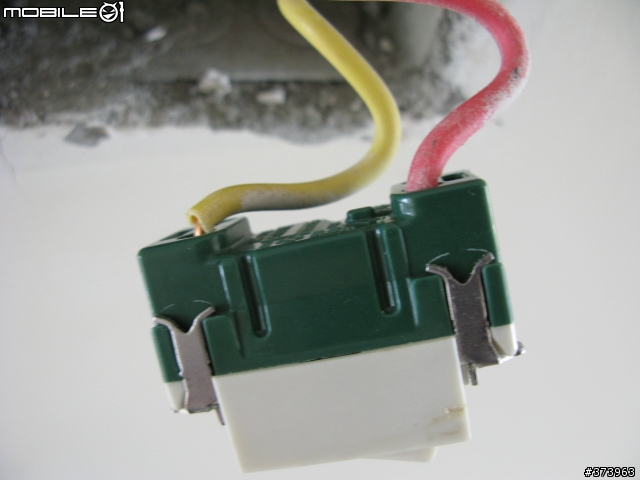

牆面上有一條黃的和一條紅的線

(這是火線跟地線嗎)
問題來了 我要怎麼接呢?

另外想學著怎麼釣魚,不要老是要魚吃,有人可以解釋一下怎麼解讀開關後面的那個圖嗎?

這方面的知識要去哪裡看呢?

感謝大大的回答。
先說 我不是專業的水電
只是剛好之前有換過自己家的 所以有小小研究了一下

首先
看了第一和第二張圖
你新的開關買錯了

第一張圖的是雙切開關
你要用的應該是單切開關.

然後第二張圖要照背面
不然沒看到背面 沒法判斷哪個是中性線哪是火線
因為靠顏色判斷 不一定準

主要看開關上的符號
N=中性線
L=火線
G=地線(插座才有.開關沒有.不過通常是用地線的符號替代英文)

以上
有錯的話也請大家更正

附上之前版友提供的
生活常用的開關;插座及線路示意圖
http://tw.myblog.yahoo.com/bless1995-diy/article?mid=23&prev=128&next=1&l=f&fid=5
感謝您的回答,您提供的資訊也很有幫助
我的確是買錯了耶
不知道單切 雙切的差別在哪?
我看我去買個單切回來照著原本的接線方式裝好了。這樣應該不會出錯吧
雙切開關好像主要是在二個開關控制同一個燈具時使用
圖一確定是雙切開關沒錯,圖二只看到側面,還無法確定是單切或雙切,
不過已買的雙切,不必去換單切,因為雙切開關本來就可以拿來做單切開
關,像國際牌的星光系列,根本沒出單切開關,只要單切功能的話,也是
用雙切開關,也就是單切、雙切兩用,隨你要怎麼用。
你圖二的舊開關,就只有這兩條紅、黃線吧,是的話,沒有其他開關或插
座借火線的問題,你就把紅線插入圖一開關的0(共用),0有兩個,隨便插
哪一個都可以(兩個0恆導通),再把黃線插入3(常開)就可以了,1是常閉
,單切不用插。
黃線若不插3改插1,開關還是能操作,只是按鈕的開關翹起位置會跟其他
慣用的開關相反。
雙切開關大多是給樓梯用的,
比方說,二樓上三樓,在二樓有一個開關,
三樓下二樓,在三樓也要有個開關,就必須買雙切開關了!

雙切開關比單切開關貴多了! 怎麼會買到雙切的...
業代殺手,斷人財路!
will0913 wrote:
已經試著找過相關的文...(恕刪)


紅色接0
黃色接3

這是單切開關
雙切開關是指在兩個不同地方控制同一個電燈
跟開關沒關係

聽我的就對了
**成就對的事情比做對事情更重要~共勉之!KHS T2+X60 2G CPU/4G RAM/750G 7200
簡單的說就是NO和NC
你要當單切就接在NO
也就是0-3

其實很簡單~~~反正只是當電燈開關用
一邊一定是接0
另一邊不是接1就是接3
1和3接錯也只是開關功能相反而已

更簡單的說~~~~
你線路照目前開關的接法就可以了
就算接錯頂多只是開關 ON 和 OFF 功能反了而已

至於顏色就隨便接
反正一條一定是電源
另一條一定是電燈
目的只是要將電導通
不必想的那麼麻煩
想請問燈的開關有可能會壞掉嗎?最近家裡的主臥燈,按開關沒反應,開關拆下來看接法也沒問題,是兩個開關作在一起那種的,主臥燈開關上的小燈沒亮,廁所開關上的小燈是有亮的,開關正常.
是開關裡保險絲燒掉嗎?對這個真的是外行,所以想請教大家,謝謝~~~~
這種有開關有附小燈的,會在沒有負載(燈泡,日光燈...等)或燈具開啟時不亮,所以不是燈泡故障就是線路有問題,從簡單一點著手,簡查燈泡先.
