4kw(18A)熱水器安裝定時器與電磁接觸器

本人將家中的220V 4kw(18A)電熱水器安裝了定時器與電磁接觸器(已完成電箱組裝部分)，特將組裝完成的相片公布，希望各位會員能提供寶貴意見，看看本人組裝的線路是否正確？
1.電源為220V
2.配線分紅線及黑線(白線為搭鐵線)
3.配線順序為電源220V---無融絲開關(30A)---電磁接觸器(士林牌S-P16型220V)---定時器(國際牌358K型機械定時器---熱水器
4.請問定時器S1及S2分別接電源黑色線(同電磁接觸器的5L3)及紅色線(同電磁接觸器的1L1)，L1及L2分別接電磁接觸器的A1及A2接點(電磁線圈點)，這樣的接線對嗎？
5.有會員安裝同樣的裝備嗎？請各位多多指導？及上傳安裝實物相片討論。
4kw(18A)熱水器安裝定時器與電磁接觸器

2010-03-11 23:39 #1

文章關鍵字

時器電磁接觸器熱水器 18

黑羽斷翼

39866分

2樓

黑羽斷翼

個人積分：39866分

文章編號：18061076

lcc580607 wrote:
本人將家中的220V...(恕刪)

說真的..圖看不看出你的接點是那一點=-=應該說不是很清楚..旦加減看還ok啦
你的目的應該是希望用定時器來控制電磁接觸器作動的時間
以達到控制熱水器加熱的時間對吧
簡單點的接法

1.主電源接無融絲開關

2.無融絲開關的負載端每一個點各分二條線出來(也就是二組220v的線)
其中一組接定時器的電源入(這條線徑比較小沒關係)
另外一組接電磁接觸器的主接點上方(以你照片來看..應該是1和5這二點比較適合)

3.電磁接觸器的主接點下方(如果你上方是接1和5)下方就接2和6這二點出來的線就是接熱水器的

4.把計時器電源出的那二點拉去接電磁接觸器的A1及A2接點(電磁線圈點)

ps:你的圖啦..看不是很清楚..旦看說明應該是沒有錯
只差在我的建議是把計時器的電直接接到無融絲開關上而已
因為熱水器比較吃重電..線能獨立會比較好
還有4kw最小的線徑建議用5.5mm
如果能用8mm就更好
還有能請教一下..
為什麼你會選擇電磁接觸器
而不是加載積熱電驛的電磁開關呢?

還有市售應該有熱水器專用的計時開關?印象中國際有出...為什麼你不選擇他呢?

kusanagimikan

59分

3樓

kusanagimikan

個人積分：59分

文章編號：18069278

白色線整個是多餘的,端子枱也非必要

定時器電源確實由斷路器二次側引接比較好,不過既成事實亦無大礙

很多商家的招牌灯自動點滅都是這麼配的

黑羽斷翼

39866分

4樓

黑羽斷翼

個人積分：39866分

文章編號：18071572

kusanagimikan wrote:
白色線整個是多餘的,端子枱也非必要

定時器電源確實由斷路器二次側引接比較好,不過既成事實亦無大礙

很多商家的招牌灯自動點滅都是這麼配的,...(恕刪)

可以請教大大..為什麼認為白色線是多餘的嗎?
就小弟的觀點來看啦..
原po照片中的白色線應該是要作接地線用的(不是n相..是接地g)
因為他包綠色膠布(或綠色的端子絕緣套)(在規範中..包綠色代表了設備接地線..不是隨便包的)
看圖就能得知原po有分線色..所以應該不會錯才對
所以我就不懂..為什麼白色線會變成多餘的???

ps:熱水器是基本上全都是三線式的接線才對..220v和接地線共3條..

kusanagimikan

59分

5樓

kusanagimikan

個人積分：59分

文章編號：18074846

接地引接線跟設備接地線直接鎖在箱體上
而非接地線直接接斷路器一次側
負載火線直接接電磁接觸器二次側

黑羽斷翼

39866分

6樓

黑羽斷翼

個人積分：39866分

文章編號：18076800

kusanagimikan wrote:
接地引接線跟設備接地線直接鎖在箱體上
而非接地線直接接斷路器一次側
負載火線直接接電磁接觸器二次側...(恕刪)

愈說愈怪了
=-=你在原po的照片中..從那看出了原po的接地線直接接斷路器一次側了??

ysc_kyy

2519分

7樓

ysc_kyy

個人積分：2519分

文章編號：18077396

lcc580607 wrote:
本人將家中的220V...(恕刪)

這樣配線是ok的，只是定時器兩條電源都配黑色，定時器輸出都配紅色怪怪的，初看之下很容易看錯，若保持一致性電源配紅+黑，定時器輸出接到接觸器線圈也是紅+黑，這樣比較不會被誤認。

orp870870

13分

8樓

orp870870

個人積分：13分

文章編號：40519392

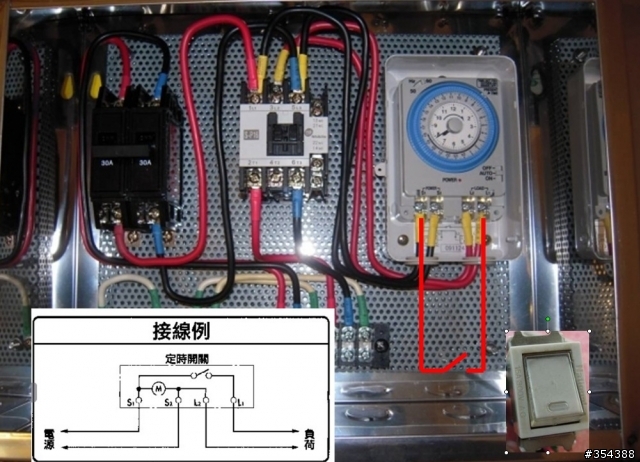

借用圖一下，如圖在家裡已有電磁接觸器和定時器，現在想再加裝一個開關，主要是要應付其他時間如有需要時能直接開啟加熱，當然開關是要拉線裝到其他的地方，不知如圖的右邊紅線處這樣的接法是否有問題?
1.如定時器作動，同時有二個220v輸入是否有問題?定時器是否會損壞
2.加裝的開關是否能用一般家用的開關?還是要買220v用的?
請各位大大協助解答一下~

ysc_kyy

2519分

9樓

ysc_kyy

個人積分：2519分

文章編號：40521085

orp870870 wrote:
借用圖一下，如圖在家...(恕刪)

只是開關並連，都是來自同一電源，這樣接沒問題，
220V電源環境，開關當然也要用220V規格。

只是不同廠牌不同型號定時器接線端子順序不一定一樣，
實際接線時還是要確認一下。

siltech

15分

10樓

siltech

個人積分：15分

文章編號：59069311

我只覺得電磁接觸器
我是用SP35
因為只差一點錢，用大一點
反正用很久

至於timer電線的顏色
我覺得這樣好辨識
又是220v的
無傷大雅啦

另外我將timer鎖在控制箱外
方便我看timer時間有沒有跑掉
順便箱子可以換小一點的
省下的錢換電磁接觸器大一點
