室外專用多角度伸縮遮陽簾安裝記錄

我們家銷售的產品裡面與遮陽有關的大概就是露營的炊事帳及FIAMMA、LB的車邊帳,外出要遮陽,那家裡的房子要如何遮陽呢,那時一交屋就全棟安裝了窗簾,但是夏天太陽一曬還是很熱,原本想要在樓梯間頂樓洗2個8吋的洞看能不能有熱空氣上升的呼吸效果(我們附近的富鄰透天建案就是強調會呼吸的建築,那時我跑去工地觀察了一下,就是四樓的樓梯間有開窗,讓樓梯間形成類似煙囪般的效果),但是到處都問不到這樣做的效果到底是如何??所以也不敢貿然的挖洞....後來有天遇到之前的工讀生,他說他的爸爸是建築師,所以我就追著詢問關於如何讓房子節能減碳降低溫度,結果...沒有答案....

那段時間有空就會上網找資料,有很多理論性的文章,但是很少直接告訴我們這些"成屋"的持有者該如何去改善既有的建築,只有得到一個共同的結論,大致是我們家裡的耗電,冷氣機可能佔了相當的比率,而一棟房子的開窗因素在台灣卻是佔了冷氣機耗能因素的六成,開窗率低一點,這個房子應該不好賣,所以一大堆房子都強調大開窗大景觀,但是這就造成大量的日射熱進入屋內,一般我們都是加裝窗簾或者百葉窗,但是其實這些裝在室內的遮陽,最主要是遮掉太刺眼的亮光,但對於日射熱而言卻只擋掉十幾%而已,因為熱能已經經由窗戶傳遞至室內了;建議使用外遮陽,資料顯示可以遮掉這面窗原本帶進室內的日射熱70-80%......叭啦叭啦有很多重覆的資料,但是這些資料裡面提到的,有些不是我們能夠事後改變的,例如凸出房屋的固定式遮陽,住宅的管理委員會有意見、各地方政府的拆除大隊可能也會上門,反正就是一堆理論....

根據上述得到的"外遮陽"關鍵字,我又開始一連串的找尋,發現找不到什麼資料說.....所以就先暫時擱置了

▼中間那頂就是炊事帳,我們外出露營的防曬就是靠它,庭院擺著也不錯,沒有違建的問題..
室外專用多角度伸縮遮陽簾安裝記錄

▼露營車旁邊伸出來的就是車邊帳,這是FIAMMA的...
室外專用多角度伸縮遮陽簾安裝記錄

有天在看LB Omnistor的車邊帳資料時,發現LB也有家用的伸縮遮陽帳,類似台灣市場、商店常常會看到的那種手搖伸縮篷,但是精致度完全不一樣.....開始聯絡廠商詢問國內有沒有現貨可以看,同時在這聯繫過程中找到另一種形式的遮陽篷,經過一連串的聯絡、討論、研究.....有了以下的成果,但是也有一些原本觀念的修正,稍後解釋優缺點.....

經過一番口舌,說服了財政大總管同意安裝的樣品試看看,說服的關鍵因素.....
1. 遮陽兼具通風
2. 可以取代部分窗簾的功用
3. 可以視需求使用不同角度,也可以檔檔窗戶上面的雨水...
4. 看起來很優閒的渡假感覺
.......
...........以上各種理由......完全沒用!!!
由我的零用錢扣掉......這一個方案才有效果....

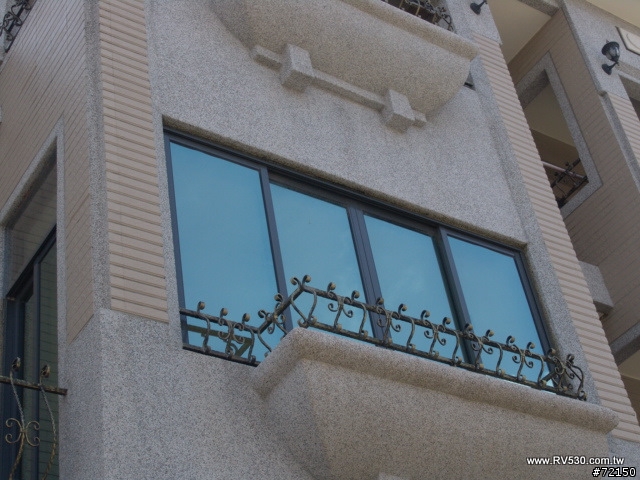

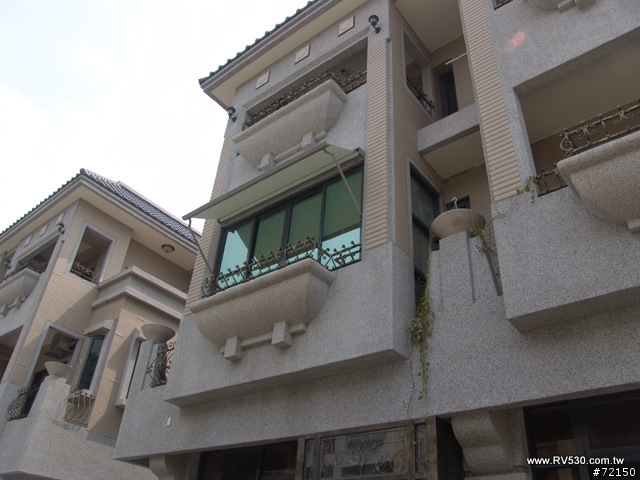

▼先來看看安裝位置的模樣
室外專用多角度伸縮遮陽簾安裝記錄

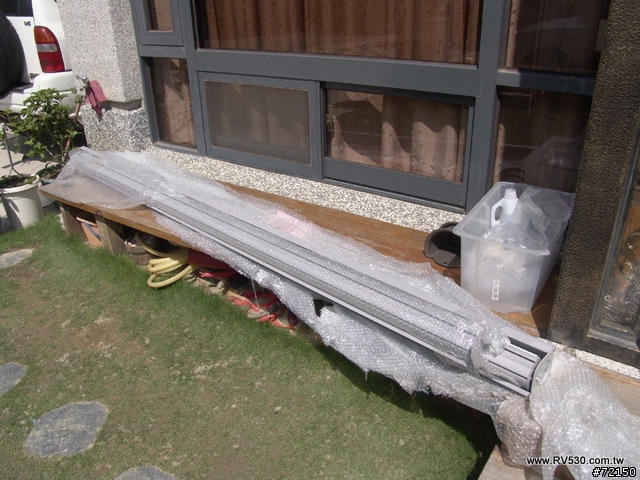

▼遮光簾本尊現身
室外專用多角度伸縮遮陽簾安裝記錄

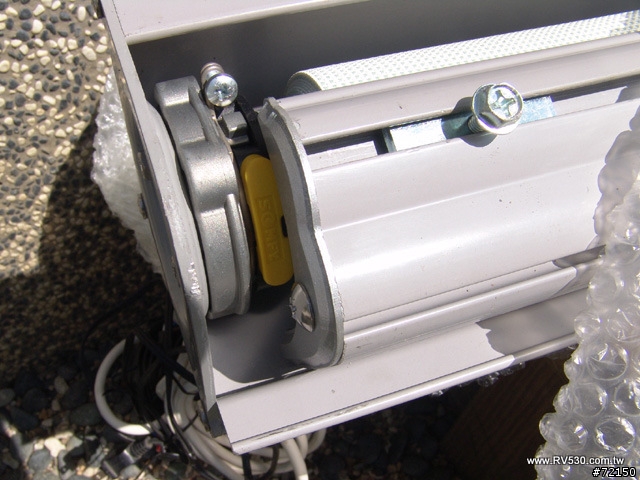

▼馬達機構特寫,黃色的蓋子底下是兩個設定範圍的按鈕,內藏法國SOMFY管狀馬達
室外專用多角度伸縮遮陽簾安裝記錄

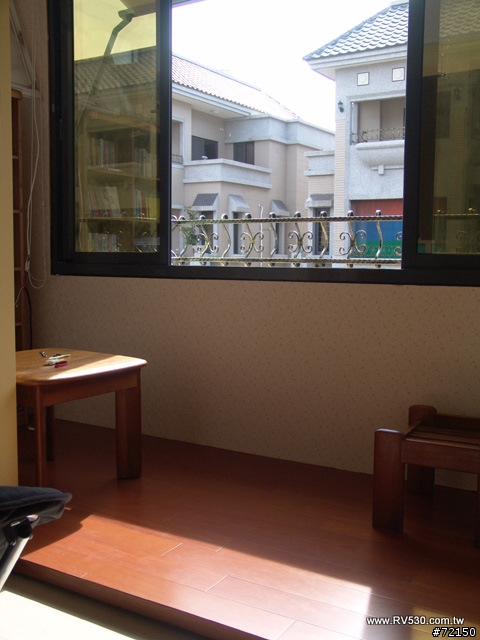

▼安裝前的陽光陽台,內部有裝設遮光捲簾,但是內部裝設捲簾的缺點就是不能打開窗戶通風!
室外專用多角度伸縮遮陽簾安裝記錄

▼遮光捲簾是擋掉了進入室內的光,但是中午2點多的陽光讓鋁窗達到了非常高的溫度...
室外專用多角度伸縮遮陽簾安裝記錄

好了,做完基本的介紹,開始動工!!

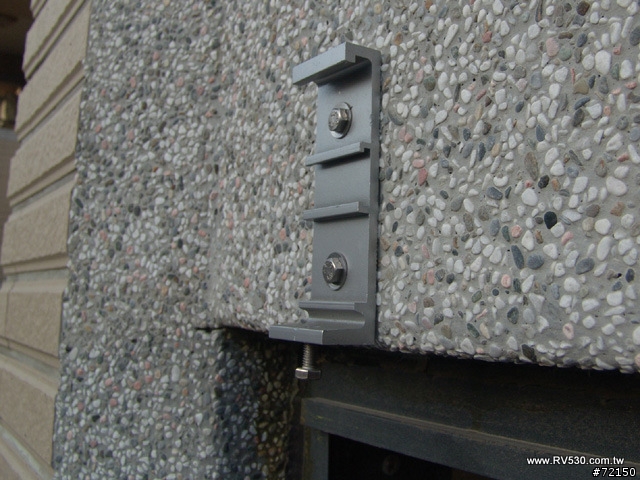

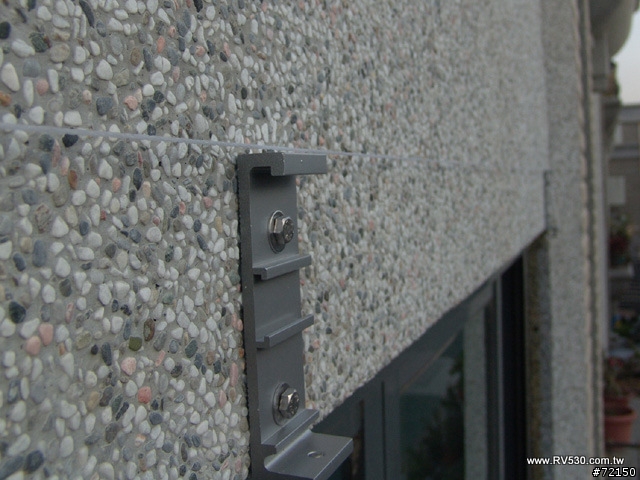

▼使用2分的壁虎安裝固定片
室外專用多角度伸縮遮陽簾安裝記錄

▼因為此組寬度達到280公分,所以使用3個固定片,但是RC抿石子的牆面並不精準,我要如何抓出這三片固定片同樣的一直線呢?答案是使用水線,先將左右兩側固定片裝好,然後拉水線就OK了
室外專用多角度伸縮遮陽簾安裝記錄

固定片裝好之後就準備將遮光簾本體裝上去了,我一個人搞了大概半小時還是不行,手痠腿軟的....看到鄰居走過去桿快呼救才完成,所以阿,安裝最好還是兩個人比較妥當的啦....

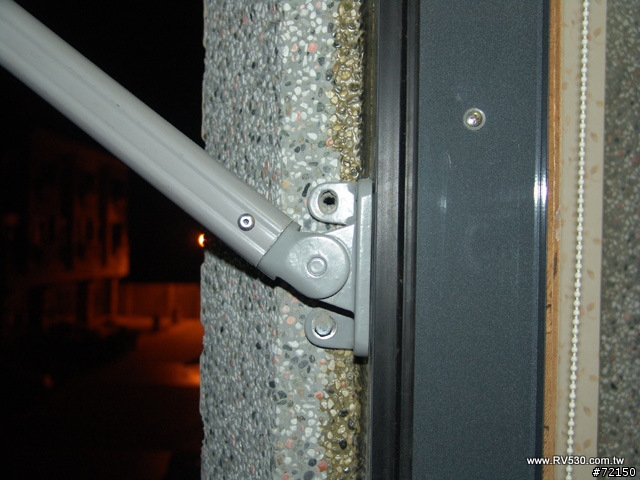

▼手臂出廠原本用束線帶綁住,先鑽下方的孔安裝壁虎固定
室外專用多角度伸縮遮陽簾安裝記錄

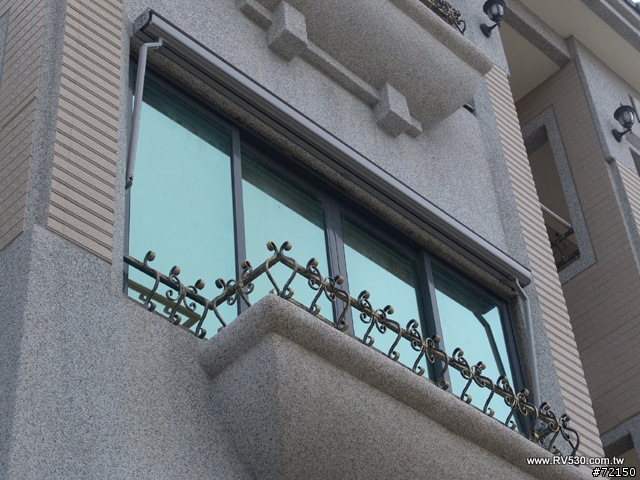

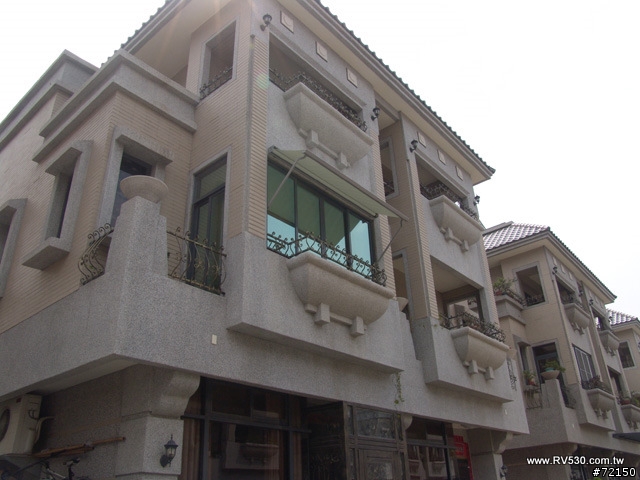

▼安裝之後的模樣,凸出物約10*10公分,不是很明顯
室外專用多角度伸縮遮陽簾安裝記錄

室外專用多角度伸縮遮陽簾安裝記錄

▼打開一點點測試,這樣可以當做雨遮
室外專用多角度伸縮遮陽簾安裝記錄

室外專用多角度伸縮遮陽簾安裝記錄

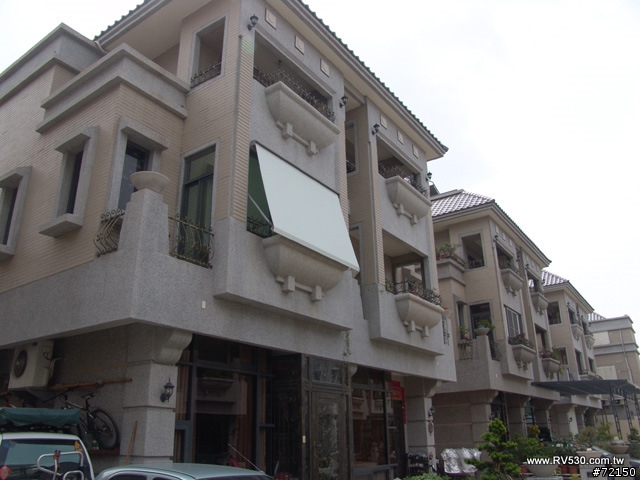

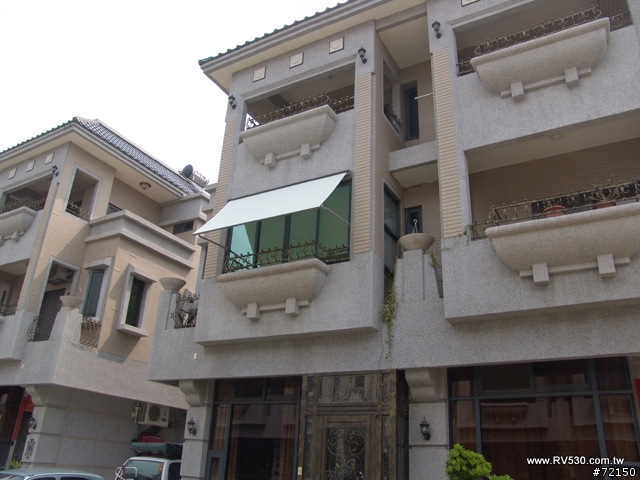

▼角度開大一些,這樣就有不錯的遮陽效果
室外專用多角度伸縮遮陽簾安裝記錄

▼全開,最大遮陽面,因為此窗外面有一個造型很像"浴缸"的花台,所以要調整一下馬達限制開關,要不然會撞到花檯
室外專用多角度伸縮遮陽簾安裝記錄

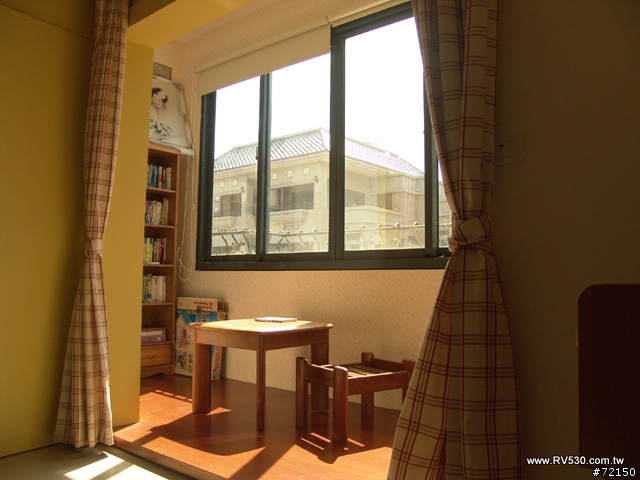

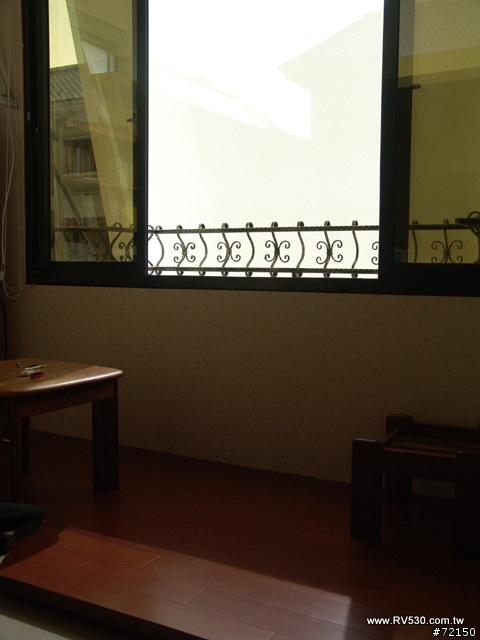

▼打開遮光簾,注意看下方地板的陽光強度
室外專用多角度伸縮遮陽簾安裝記錄

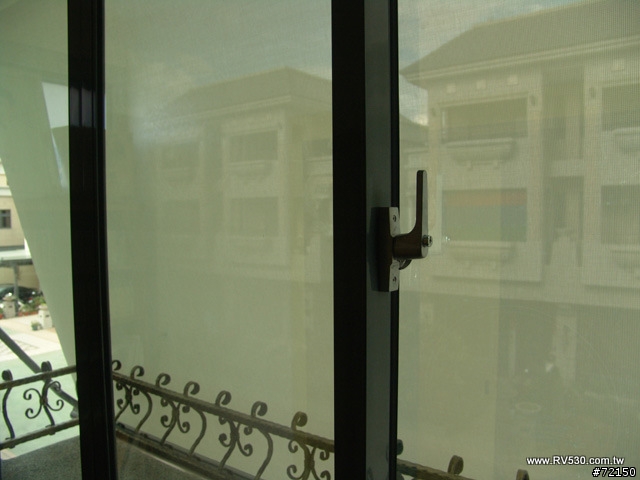

▼放下遮光簾
室外專用多角度伸縮遮陽簾安裝記錄

如果要有100%的遮光效果,可以使用布面的進口帆布,但是個人是覺得擋掉大部分的陽光,保留一點穿透性,這樣感覺比較漂亮喔

▼保留5%透通率的採景濾光簾布料
室外專用多角度伸縮遮陽簾安裝記錄

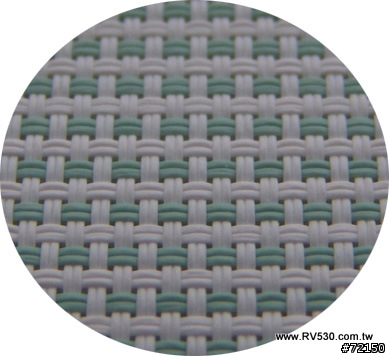

▼這是我選用的材質,有一點點綠的十字紋採景濾光簾,後來我覺得用深色一點應該會比較好看....
室外專用多角度伸縮遮陽簾安裝記錄

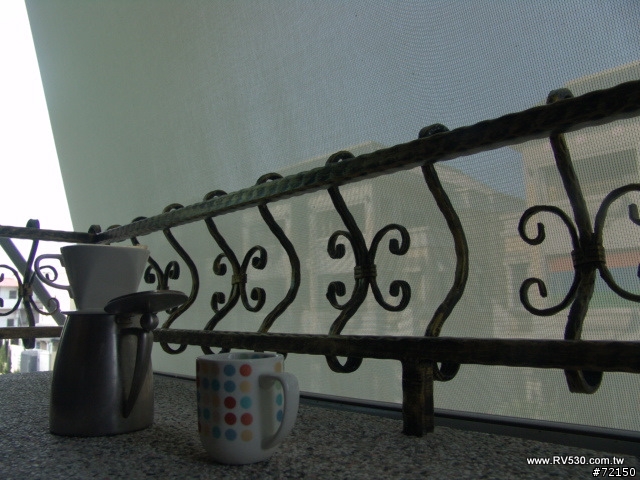

▼窗台的早餐咖啡,擋陽光不一定要放下窗簾放棄開窗吧....
室外專用多角度伸縮遮陽簾安裝記錄

後來找了陽光強烈的天氣,再次帶著小巧的紅外線溫度計測量一下房子裡面的溫度,說實在我有點無法理解....因為房子中心的溫度量起來還是與之前差不多,但是為何無法理解呢?因為中午2點多的陽光讓我無法坐在窗戶旁邊,當我放下遮光簾之後陽光變成柔和,我可以在那邊坐著看書,但是為何房屋中央的溫度沒變呢
等今年夏天再來做個更科學一點的測試報告吧!!!

一開始我看資料就有發現SOMFY有搭配自動控制的東西,但是零用錢不夠扣啦....想說以後再來吧...但是隔沒幾天實在是心癢難耐,殘殘給他進貨下去啦....

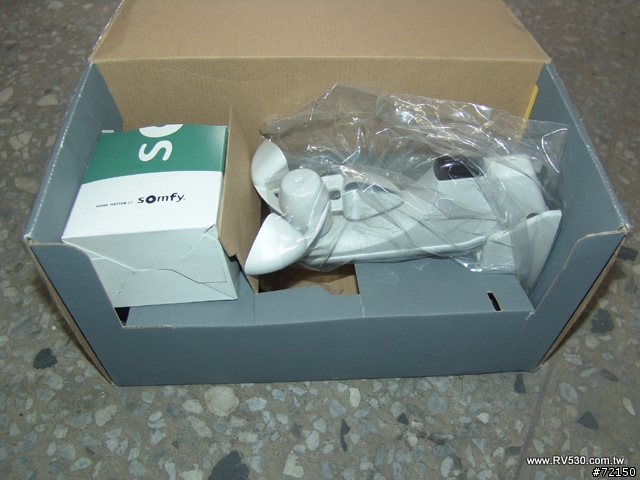

▼就是它!!
室外專用多角度伸縮遮陽簾安裝記錄

▼那個小盒子是控制單元,另一個白色風車就是室外的感測裝置囉
室外專用多角度伸縮遮陽簾安裝記錄

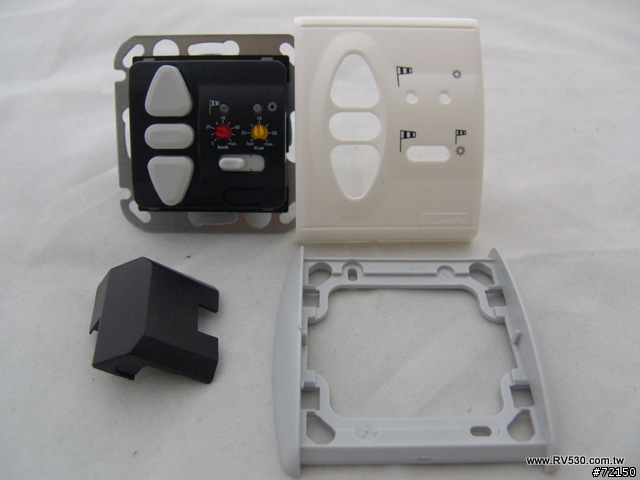

▼控制單元排隊集合,本體、面板、外框、接線保護蓋
室外專用多角度伸縮遮陽簾安裝記錄

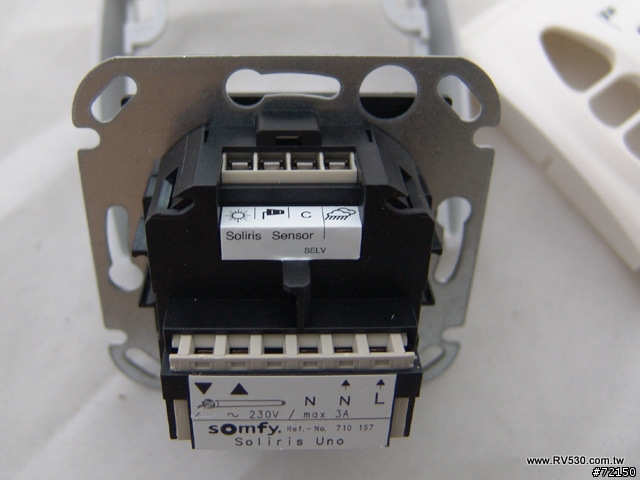

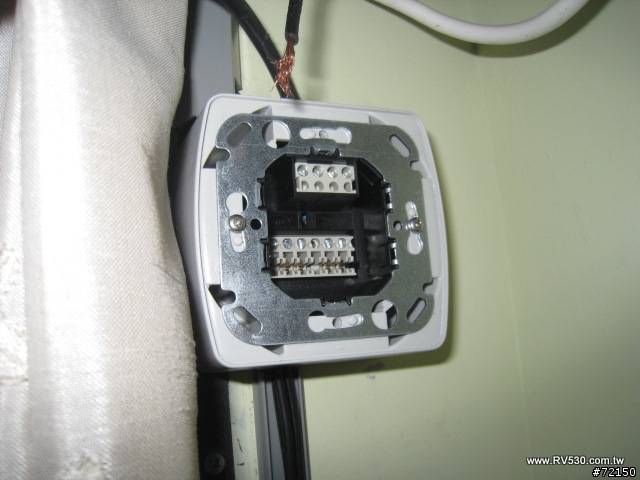

▼看看背後的接線位置,上方有四個接點,分別是陽光、風力、COM、下雨
下方有五個接點,分別是馬達上、馬達下、馬達N、電源N、電源L
室外專用多角度伸縮遮陽簾安裝記錄

▼這是室外感測單元的接線盒,風力及陽光都在這個感測單元上面,土黃色上方兩側就是要固定螺絲的位置
室外專用多角度伸縮遮陽簾安裝記錄

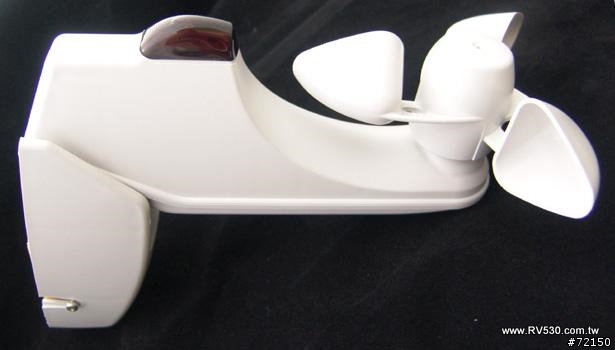

▼室外感測單元特寫,那個小風車當然是測風速囉
室外專用多角度伸縮遮陽簾安裝記錄

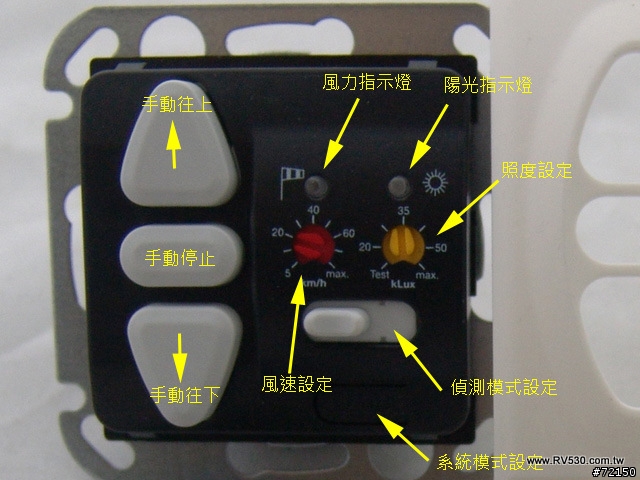

▼先來張控制面板的說明圖
室外專用多角度伸縮遮陽簾安裝記錄

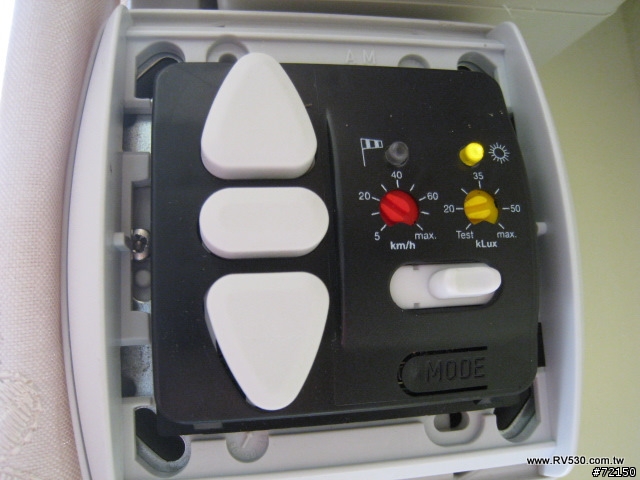

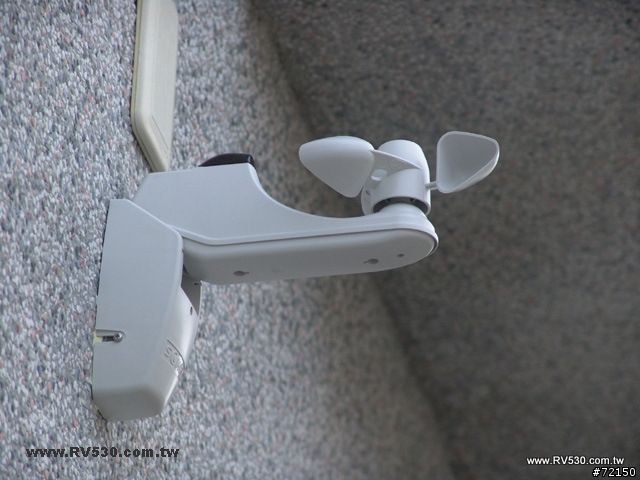

▼安裝完成的特寫,上方的白色蓋板與此次安裝無關,那是建商預留要安裝CCD之類的管線位置,以此安裝例子因為牆面背後可以穿線,所以直接用長的鑽頭穿透約20公分的壁面拉線過去,所以正面看不到訊號線,有的環境可能需要壓條來掩飾及保護電線。
感應器一定要安裝在遮光篷放下或伸出不會遮蔽到的地方,以免影響陽光的照射,甚至阻擋風的流動...
室外專用多角度伸縮遮陽簾安裝記錄

▼安裝底座
室外專用多角度伸縮遮陽簾安裝記錄

▼陽光感應指示,當陽光強度達到設定的標準一段時間之後,系統開始放下遮光簾,如果有設定中間位置,則遮光簾就是放到中間位置,如果沒有則是放到最下的限制點。
室外專用多角度伸縮遮陽簾安裝記錄

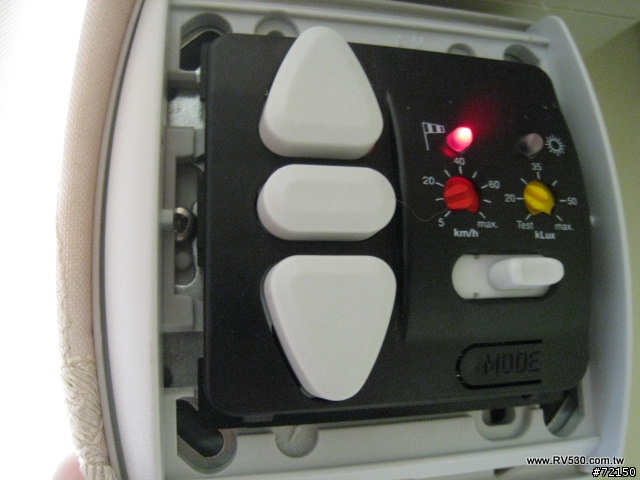

▼亮紅燈表示風速太大了,風速高過2秒鐘,系統立即將遮光簾收回,剛收回會有一段時間包含手動都禁止使用,如果工作模式是陽光+風力,則會在風力未超過的12分鐘後,視陽光強度再次自動放下遮光簾。
室外專用多角度伸縮遮陽簾安裝記錄

經過一番的研究.....控制的方式可以選擇兩種:
第一種是純粹風速保護,就是風速超過標準的時後會自動收回。

第二種是風速保護+陽光偵測,當陽光照度達到設定的強度一段時間之後,控制單元會發出訊號將遮光簾放下或者伸出,當陽光照度低於設定值一段時間之後就會將遮光簾收回,這期間有一些自動延遲的偵測設定,以避免有時天空大片雲朵短暫遮蔽陽光的情況造成系統反覆動作,中間如果有風速超出設定值的情況,也會自動收回一段時間,當風速低於設定值,再依照日照是否達到足夠的強度來決定是否要再次遮陽.....大概就是這樣囉,詳細的操作下次再來繼續...

到目前為止一切看起來已經非常完美.....但是阿,有一些地方要檢討一下,稍後再來補充報告....

全部照片: http://www.rv530.com.tw/albumphotolist.php?album_id=87
~~ 哇系車頂行李架專家 ~~
su723 wrote:
我們家銷售的產品裡面...(恕刪)



有功能的管委會應該不會准人裝這種東西的.
推一個,
看起來功能不錯,
有機會值得一敗

功能 看起來 真的是 不錯, 請問一下 樓主 可以方便透露一下 入手價位嗎? 方便的話 也PM一下 廠商的訊息,

謝謝你囉
eosdigital wrote:
有功能的管委會...(恕刪)


個人覺得不是"有功能",是看規範如何,我有朋友他們自己家的透天社區(台中市、雙併透天社區),在自家側院弄個大約1米七的南方松牆來擋風,管委會要他拆掉,自家大門前的一小塊花園,是專人統一管理,有自動灑水,如果像我那樣弄個花園,大概被趕出社區了吧...

之前看公共電視,有一次介紹德國的太陽能發展,我看他們那整個社區,以這幾年的台灣透天社區外觀來看,簡直就像是進階版的組合屋而已,但是透過專家的設計規畫,那樣的一棟房屋卻是消耗最少能源的,我找不到那次看到的圖,但是屋頂是像下圖一樣(房子沒這麼漂亮)都是太陽能板,如果"有功能的管委會"也會不准吧...

圖片來源: http://www.treehugger.com

個人很喜歡搞些有的沒的.....在節能減碳的原則下,其實我找了很多資料,包含上圖的太陽能發電,也找到幾家廠商,廠商說....目前家用安裝太陽能發電,政府有補助30萬,我聽了很高興.....結果原來這30萬是50%,你自己還要出另外的30萬(還是120萬、補助60萬...忘記了),反正就是要好幾十萬的初期投資成本,然後於台電並連,將白天產生的電力賣給台電,假設最好的情況,大概30年可以回本.....

所以我就轉一個方向,既然不能開源(發電),那就節流(讓室內舒適,減少冷氣使用)吧

我那時是因為這張照片,加上一堆理論說外遮陽的好處,加上我們的管委會對於可以節能的裝備接受度還不錯,就裝了...

圖片來源: http://www.markilux.jp

但是,布料顏色就找不到我喜歡的,這是遺憾之一...
~~ 哇系車頂行李架專家 ~~
有些心動...
也請pm 廠商資料和入手價格.
謝謝啦.

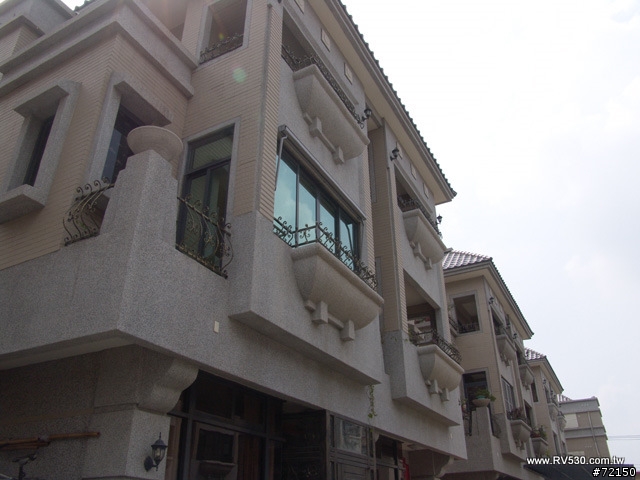

看樓主隔壁的房子可以發現這間房間原本位置是陽台,也就是樓主將陽台外推,改成房間

若是要節能減碳,通常就是會做陽台或是將窗戶內縮,這用咕狗大神可以查到一堆資料

若是像樓主將陽台外推後再加裝一個簾子遮陽防曬,似乎有點本末倒置
bgm wrote:
看樓主隔壁的房子可以發現這間房間原本位置是陽台,也就是樓主將陽台外推,改成房間


一語說到痛處,其實很後悔剛交屋的時候弄了這個,所以才在 後院花園DIY施工全記錄
這篇提到了 [先不要有入住前一定要將採光罩一次搞定的想法,因為啊,一旦花了錢做了採光罩,或者是將廚房往後推出去了,八九不離十不可能敲掉重練了,但是如果先沉澱個兩年....]那時雖然沒做採光罩,但是因為陽台有四個,每每看雜誌都有提到陽台外推....就....弄了這窗,不過我這邊還好,因為只是順著建築物的陽台外框弄上鋁窗,沒甚麼泥做修改,正打算將內部的和室地板拆掉,內門裝回去,地板改成粗曠一點的南方松之類的,將此地恢復成為主臥的陽台....但是外面的鋁窗還是留著,颱風天當成第一道防護,免的陽台花園一片狼藉,平常外窗保持開放就可以了....不經一事不長一智阿...

但是咕狗大神找到的理論性資料,也不全然是那麼一回事,裡面針對窗戶內縮及陽台是有一堆資料,還有那個綠建築的宣導網站也是看了又看,就像一開頭提到的....[一大堆房子都強調大開窗大景觀,但是這就造成大量的日射熱進入屋內.....建議使用外遮陽,資料顯示可以遮掉這面窗原本帶進室內的日射熱70-80%......],還有後來介紹安裝過程之後的基礎測試結果....[後來找了陽光強烈的天氣,再次帶著小巧的紅外線溫度計測量一下房子裡面的溫度,說實在我有點無法理解....因為房子中心的溫度量起來還是與之前差不多,但是為何無法理解呢?因為中午2點多的陽光讓我無法坐在窗戶旁邊,當我放下遮光簾之後陽光變成柔和,我可以在那邊坐著看書,但是為何房屋中央的溫度沒變呢]

依照咕狗大神找到的理論性資料,照理來說我的主臥室裡面應該會比陽台沒有外推的熱吧?依照我去年實際測量的結果並沒有(與沒有外推的鄰居比對).....這也是令我有點好奇的地方,誠如前面發文的內容,我有請教過一位工讀生的爸爸建築師,他是完全不了解這樣的東西,是此類的資訊另外有專門的職業嗎?

不知道有沒有眼尖的朋友看到我的相簿中有張在桌面放了紅外線溫度計的照片,為何沒有對照組呢(放下遮光簾前後的對照)?

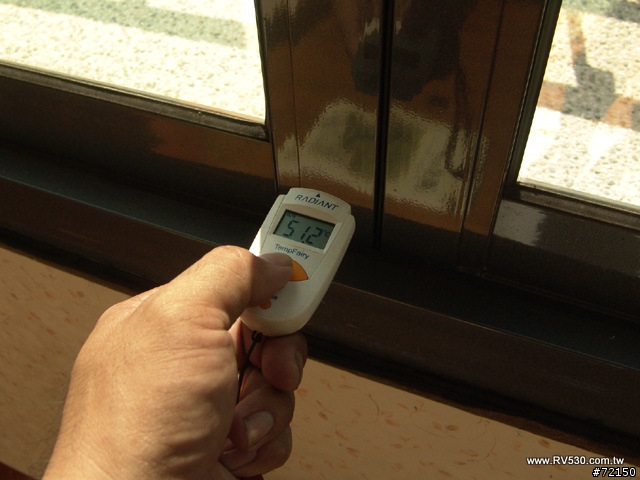

因為在陽光照的到溫度計的地方,遮光簾放下與否差了5度的溫度,所以當遮光簾放下時我可以在那張桌子坐著看書;但是經過幾天的交叉比對,我發現臥房中間的溫度其實差不多,所以溫度不見得像網站找到的資料那樣....值得多多研究....
