因為家中小王子已經3歲,開始有露營/單車旅遊的需求,
雖然Outback有大肚量的後車箱空間,但仍無法滿足新的休閒活動需求,
所以興起了載運容量擴增計畫,
經過非常長的一段時間的資訊收集,
在合法/安全/彈性/經濟的考量下,
決定添購都樂為Outback量身打造的拖曳系統(Brink Towbar)
與多功能攜車架(EasyBase 948,可當貨架),
本篇先介紹拖曳系統安裝.

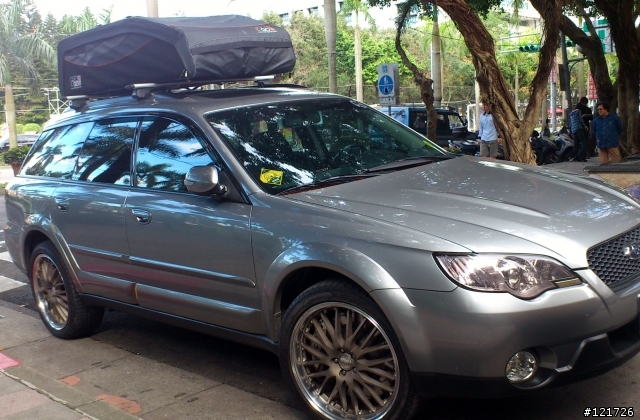

Subaru底盤大樑分歐規與美規, 這台四代的Outback3.0R是歐規,改裝前的樣貌.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-675ed927a95424f8cbe175df5365bc71.jpg)

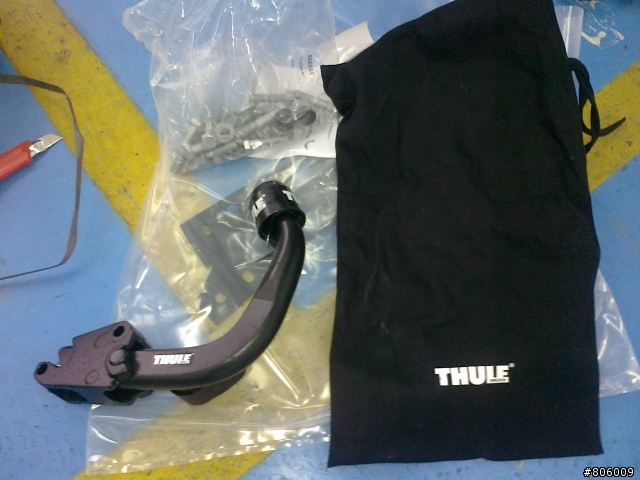

歐規特有的鵝頸拖車球.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-48dcecdabcbf5d5c691ca61754266f34.jpg)
拖曳架的主結構單元,與美規最大的結構不同在於,
拖曳架縱桿是插入大樑內且固定用的螺帽是預焊在拖曳架上.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-9e999b2ef295a10cb356fe5d27d6abbf.jpg)
聯結攜車架方向燈的快速接頭單元(現在車種都是13孔,早期是7孔)
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-f699bfcb404a39457f8c3750c6ff3340.jpg)

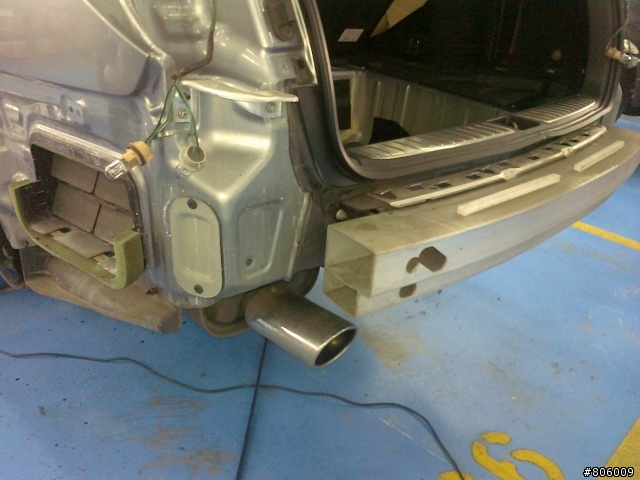

原廠粗壯且輕量化後保鋁桿

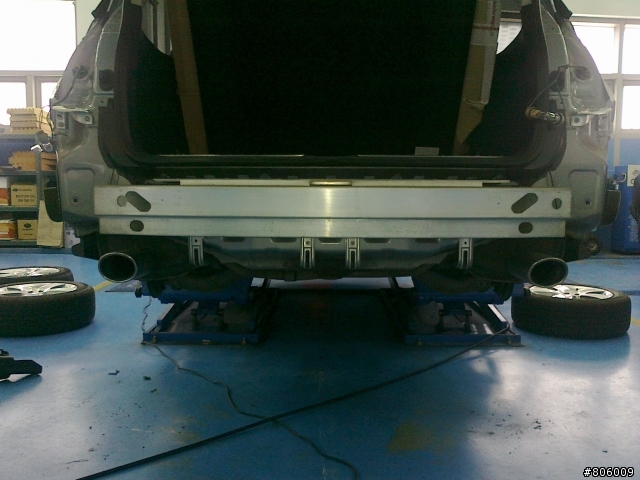

![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-1e461c0463271e25931fe38c5f5000de.jpg)
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-0f33e8b10e0ba37fbf06f32d8e45ac52.jpg)

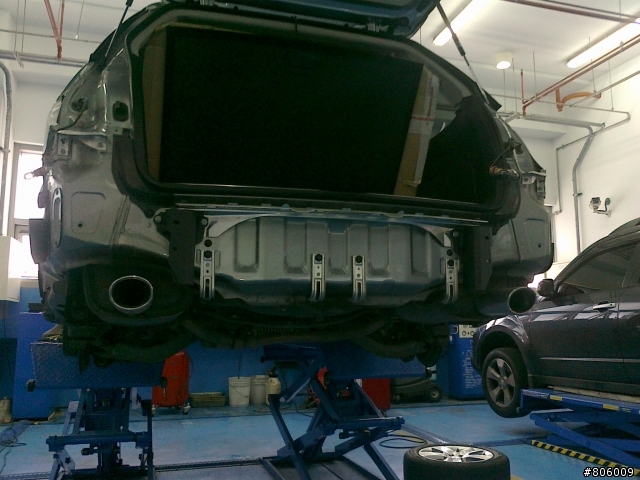

都樂拖曳架縱桿插入兩側大梁內
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-0b4adf227d4899652bf89027aec341b1.jpg)
都樂粗壯的拖曳架組,大大強化車尾"剛性"
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-eda9d09725c3850979f4f6f024a403db.jpg)

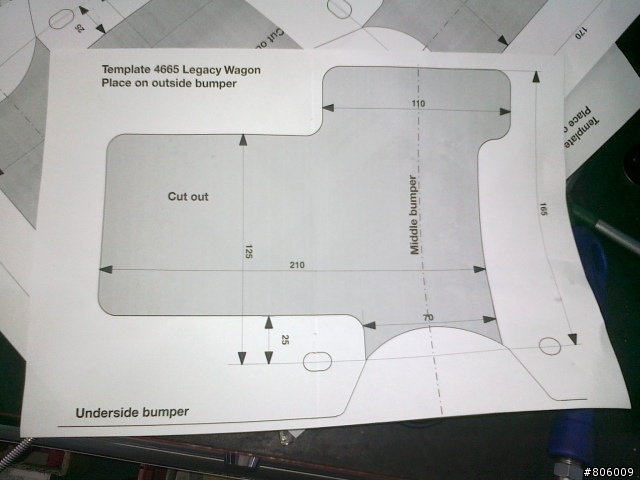

安裝手冊上有附後保桿開孔1:1圖樣, 方便精準開孔作業.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-8c8d3daaa006d5fc36457cb76caa6d61.jpg)

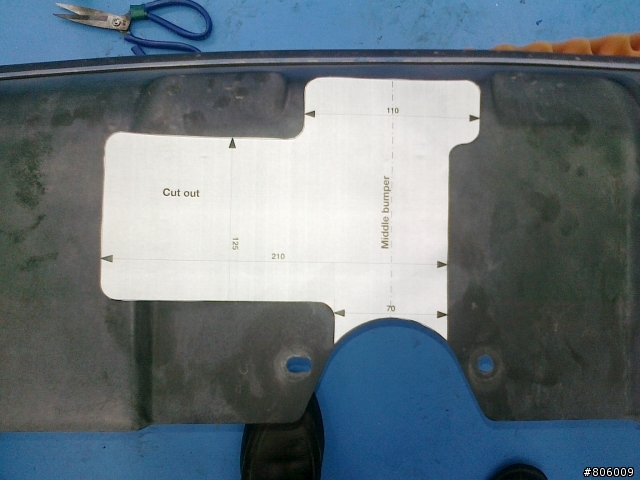

安裝手冊上有附後保桿開孔打樣作業.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-270a7aad142513bec5ad8c87941352ac.jpg)

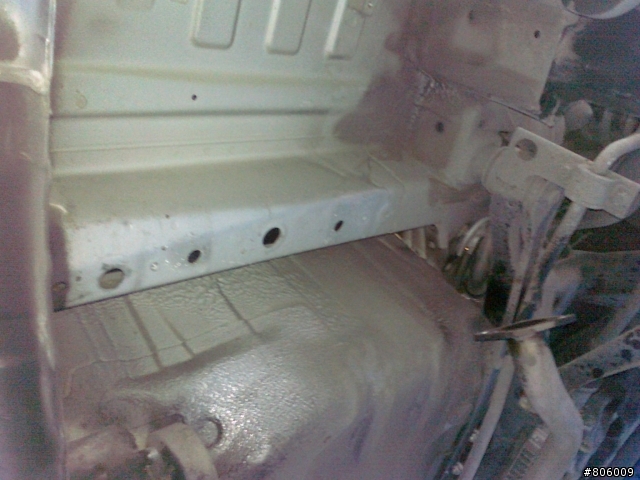

底盤大樑預留孔位.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-3a1cf4be4c270b6c01a8019538bc66d7.jpg)

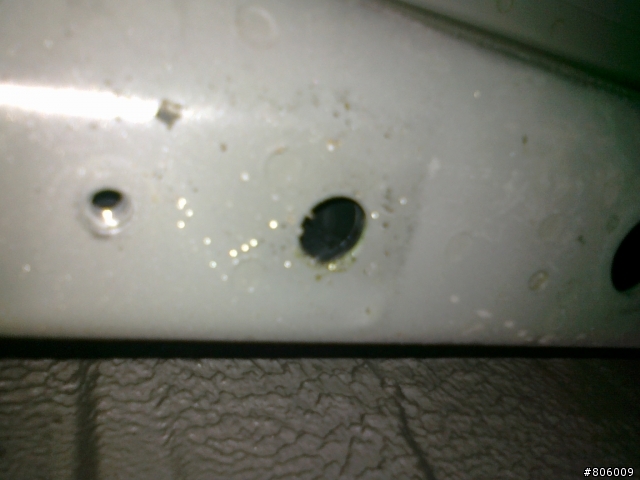

都樂拖曳架縱桿孔位十分精準,不愧是量身打造.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-5823dd09db3c7d3772e3fd47479f67a1.jpg)

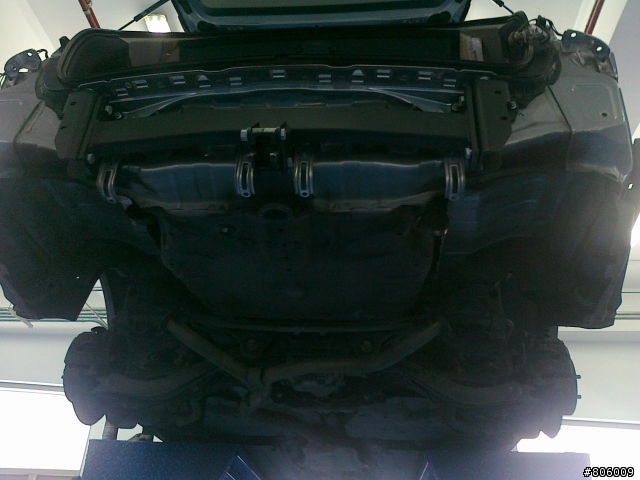

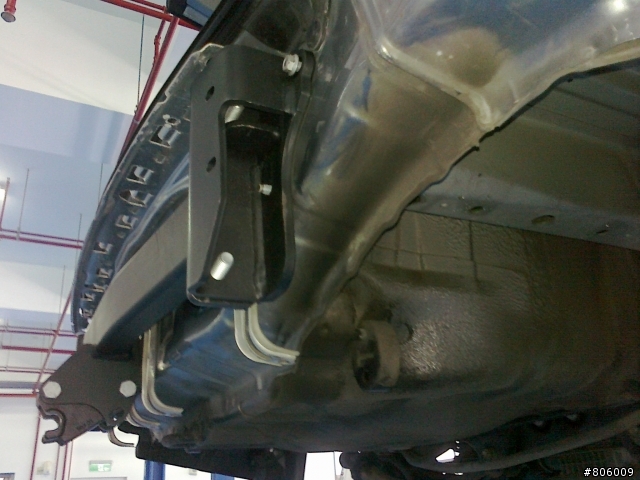

都樂拖曳架完成組裝
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-a7fa3de7bd5547406e443519e2ec7fef.jpg)

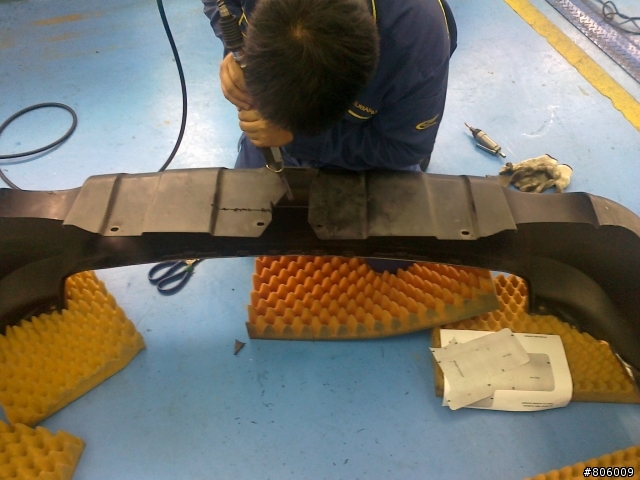

後保桿開口作業.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-3acc260bb19a041e87d4971bbb76cbcc.jpg)

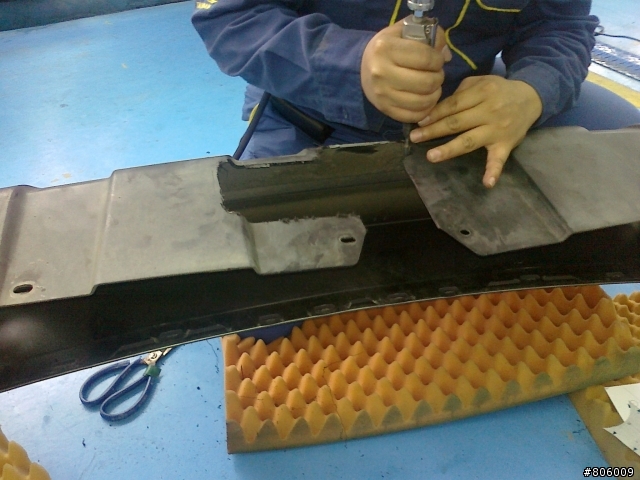

後保桿開口修毛邊作業.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-c7dd1c2c7229bb4e5c022cde78bbed9d.jpg)

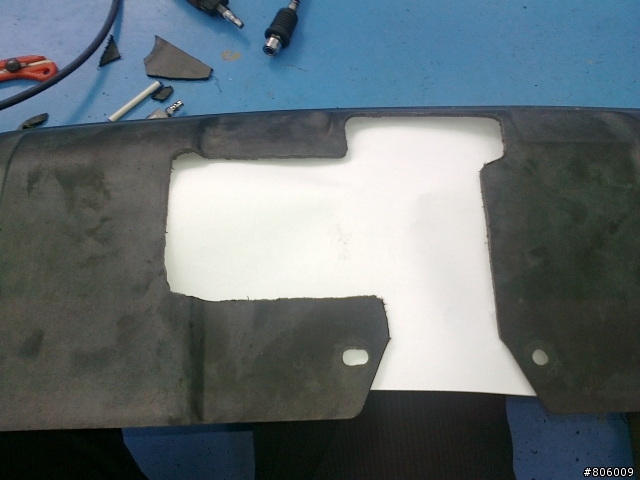

後保桿開口完成樣式.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-9e1b2a6f13d4ec77bc49826488892ae2.jpg)

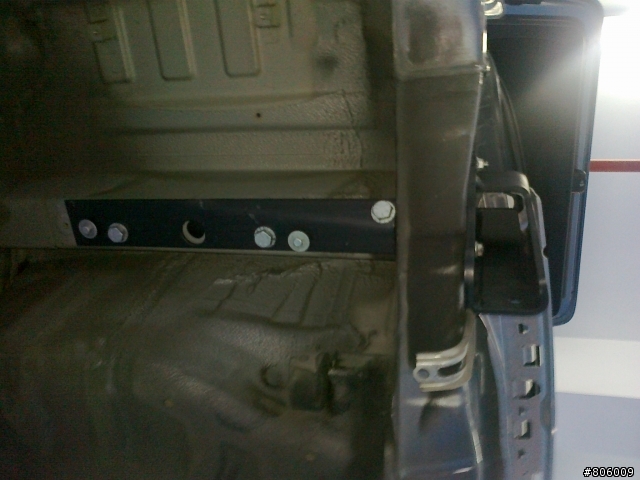

都樂拖曳架縱桿固定後的樣式.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-15a0d88a019b0c7f6dbfd9fcf83f116c.jpg)
都樂拖曳架縱桿固定後的樣式.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-2285d20dc97e8b8671c1de14cfafd125.jpg)

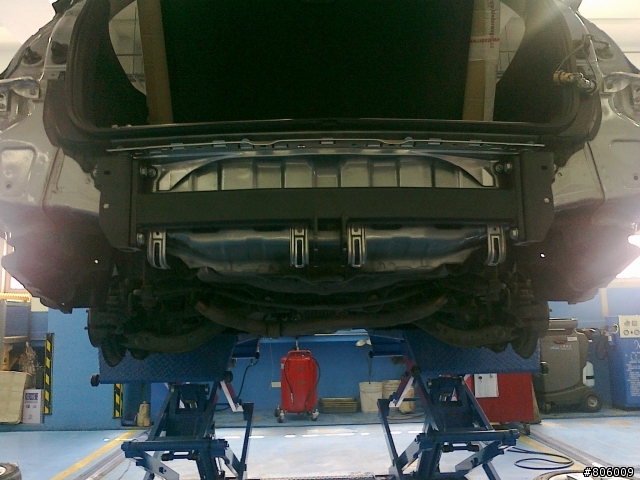

都樂拖曳架組完成後的樣式.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-d671e7e273a658551d7b050e88bef494.jpg)

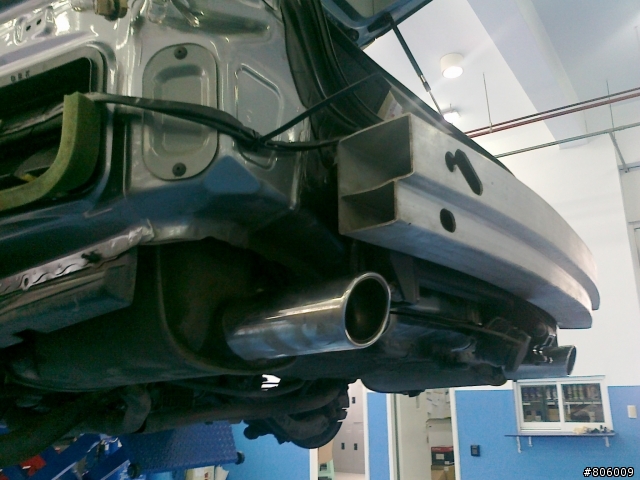

很意外的發現原後保桿內鋁桿可以裝回,合成為超級無敵強的後保鐵.
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-63f33ab0013234b84f01cd6eb8714f0c.jpg)

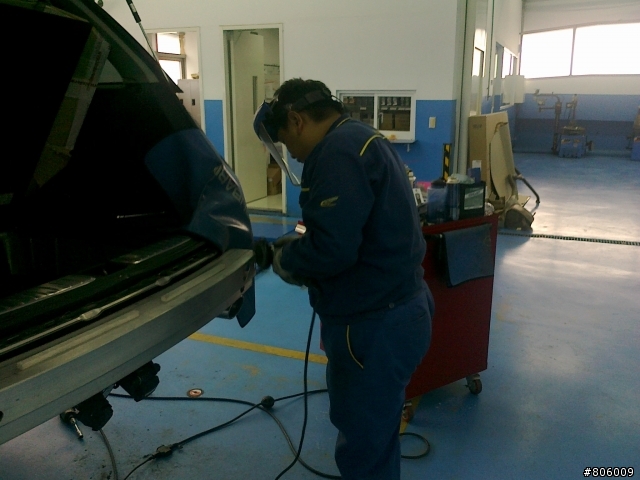

公差的關係需要將鋁內鐵左右兩側修個導角,
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-44e3de7132797fbb386485f067cda60a.jpg)

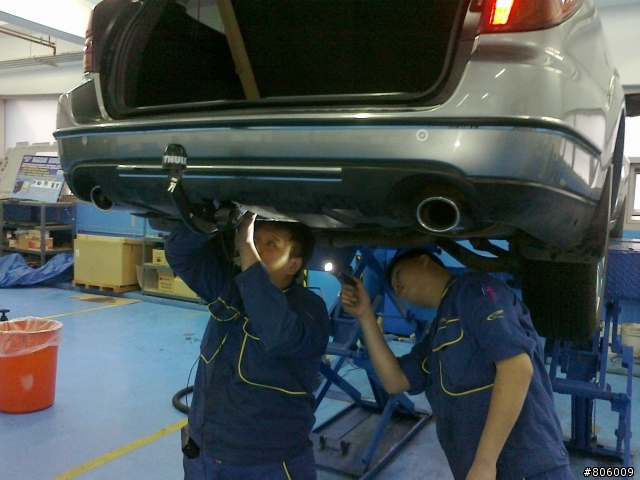

完成後的整體樣式
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-8adb8d2ea62b8e905548f7e9a43fc614.jpg)
完成後的整體樣式
![[經驗分享]Outback附掛拖車之聯結裝置---安裝篇](http://attach.mobile01.com/attach/201204/mobile01-39a34bbefb774a7ded60217ed488c100.jpg)
後語
非常謝謝! 意美內湖保修廠廠長與相關同仁的大力協助,
本次改裝是全台第一次的關係, 讓意美的技師非常細心關照每個工作環節,
所以付出一整天的代價, 慢工出細活地完成這次的改裝作業.
