看了市面上的產品卻總覺得不滿意
於是興起了自己搗鼓的念頭
找了朋友抓了套設備與鏡頭
花了些許時間研究及安裝~
目前已經裝上試用了一個多月了~
自我感覺非常良好中

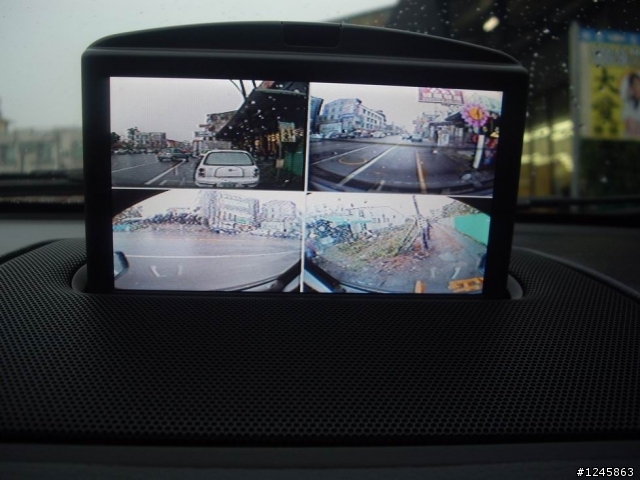

今天老婆下去買東西而剛好車上有相機~

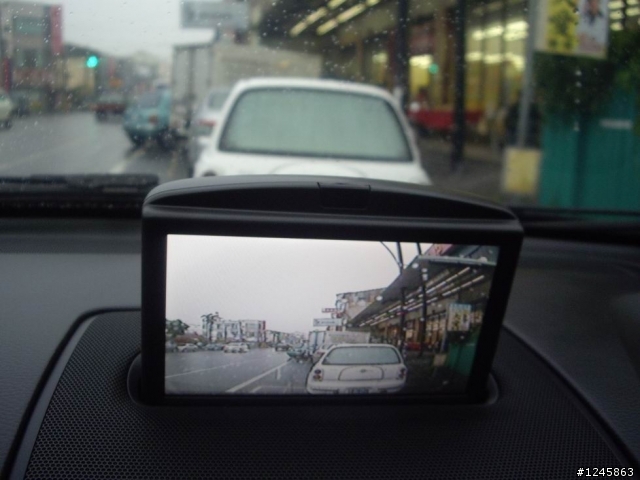

於是拍了幾張照片與大家分享(下雨天~傻瓜相機~請見諒)

沒有用放大鏡頭~因為其實錄影解析度很高~需要看牌照時再放大看就很清楚

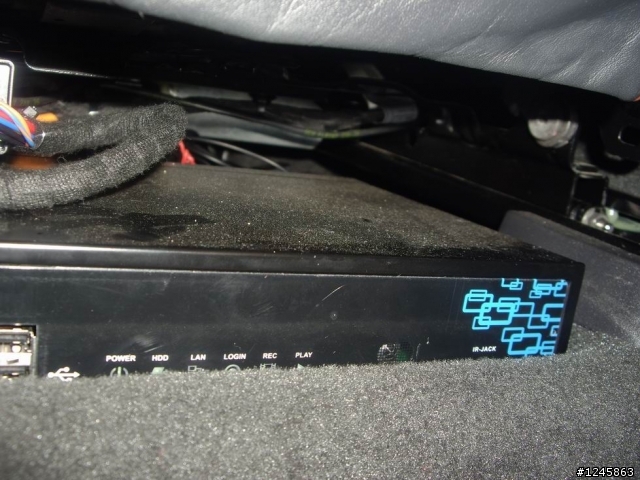

主機用市售家用DVR+64G的ssd硬碟~
強烈建議DIY不用再買功能及解析度差的行車記錄器了
因為DVR主機功能強大比一般行車記錄器強大太多了~
之前無法克服的問題就是儲存設備(怕震及高溫)~
而SSD硬碟的問世剛好解決這個難題~
我平均一天至少開70KM
錄影設定
前鏡頭720*480解晰度全時每秒30張
後鏡頭720*240解晰度全時每秒30張
左右鏡頭360*240解晰度全時每秒30張
64G大約可儲存一個月

以下節錄些許功能供參考
支援多工(錄影、放影、網路)作業的Standalone獨立機種。
高畫質優縮比H.264壓縮引擎。
支援USB隨身碟備份(可相容創見~SANDISK~SONY)。
支援滑鼠及遙控器操作。
可接電視或電腦螢幕。
全圖型化操作介面。
超強網路功能,支援固定IP / 浮動IP / PPPOE / DDNS。
位移異動警報時自動錄影(時間可調)。
可依日期、時間快速搜尋播放功能。
停、復電自動回復錄影模式。
系統使用狀態可由面板LED顯示。
內建異動檢知功能。
遠端監看功能最多:免費附贈專利軟體(最多可同時監看16部主機,4路/8路/16路同系列產品)
四路獨立錄影最高畫質:720x480 / 3G手機監看功能
雙USB插孔 / 支援滑鼠操作(選配)
網路設定最簡單之機種:PPPOE
網路遠端警報通知:將訊息透過e-mail及FTP位址傳送
影像位移偵測區域: 16x12 (192) 個矩陣點
支援多人網路遠端同時監看
SATA2介面.USB隨身碟備份.附遙控器.1路聲音.VGA/AV
VGA 輸出共有5種選擇:1920x1200.1680x1024.1440x900.1280x1024.1024x768
2倍電子放大功能
錄影時停電,復電後可快速恢復錄影狀態,已錄畫面不受影響
USB隨身碟備份速度最快 : 6倍速
最大支援SATA2 1TB硬碟
支援多國語言 ex:中、英、日等12國語言顯示操作

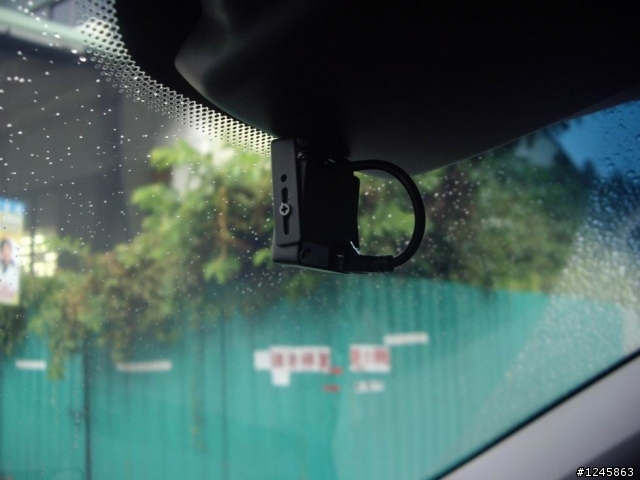

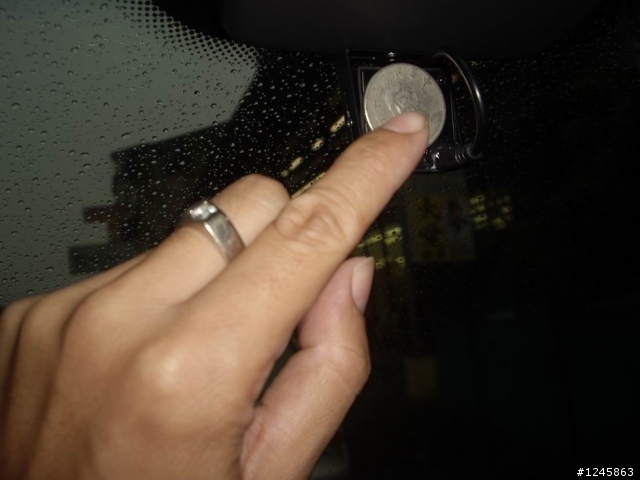

前鏡頭使用SONY CCD
型號 :2000--SY
影像元件 :1/3" Color Sony Super HAD
SIZE :3公分×3公分
解析度 :450 TVL
最低照度 :0.1 Lux / F 2.0
信噪比 :More than 48dB
電子快門 :NTSC:1/60~1/100,000
r值設定 :0.45
鏡頭 :Pinhole Lens 3.7mm / F2.0 (option:4.3mm)
自動白平衡 :Auto
自動增益控制 :Auto
同步模式 :Internal
影像輸出 :1 Vp-p / 75 Ohms
聲音輸出 :2 Vp-p / 50 Ohms (option)
電源 :DC12V±10%
電力消耗 :117mA max.
操作溫度:-10°C ~ 50°C

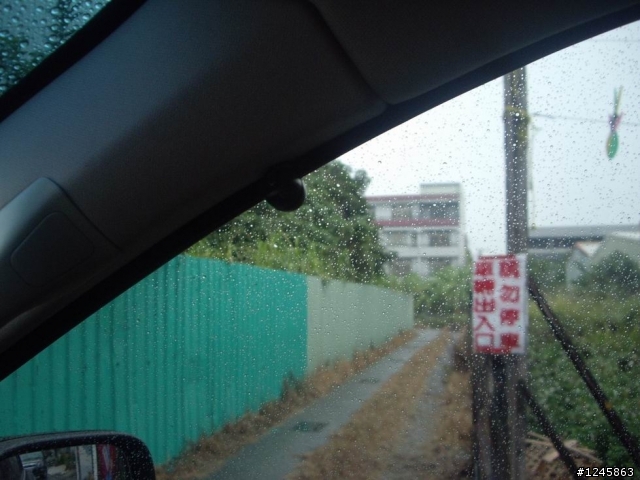

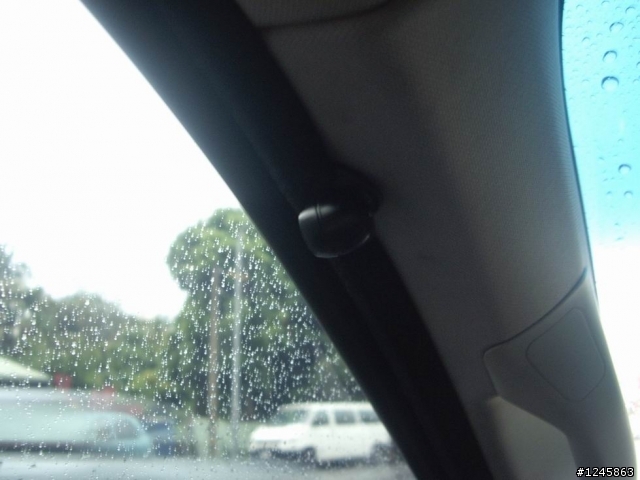

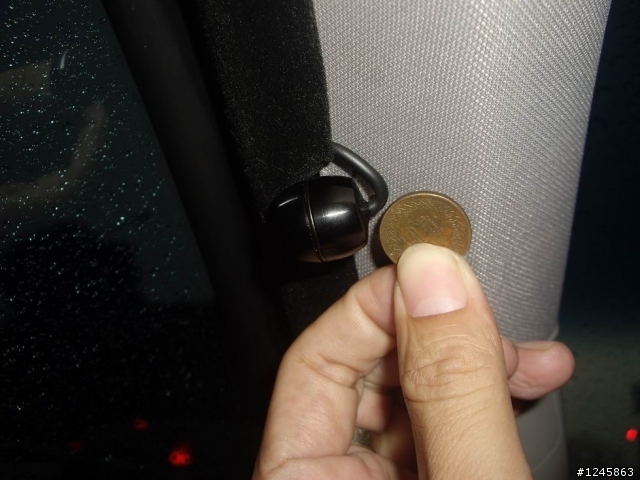

其餘三個全防水CCD鏡頭(左右後)
訊號輸出類型:NTSC
夜間補光:自動 / 白平衡:自動
電壓需求:DC12V
影像顯示方式:正向或鏡向顯示(視接線方式)
照度需求:0.5 Lux (超低)
影像偵測顯示晶片:超高解析度全彩 CCD,35萬像素
外觀尺寸:機身25mm支架寬44mm鏡頭直徑15mm ( 含外框 )
拍攝角度:150度
機身材質:鋁合金 / 不鏽鋼

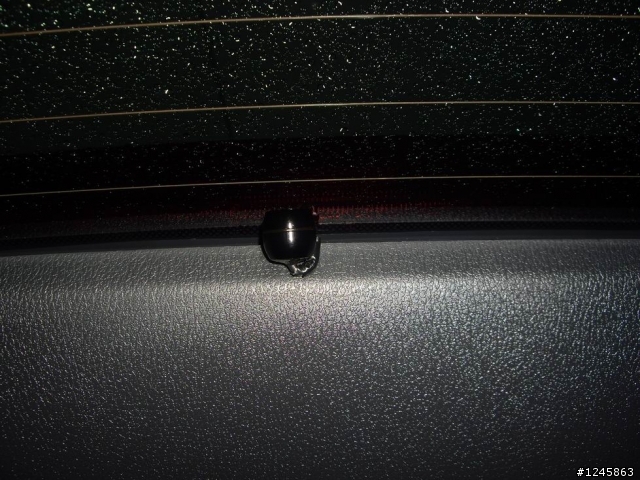

上掀尾門(所以畫面會有除霧線)

DIY所有安裝及跑線及電源皆由朋友非常專業的處理(一部車搞了一整天)
在此也順便感謝(如果你有看到的話)
