自從打算入手Dell U2711之後
U2711有豐富的各種接頭
加上我的MBP的各種轉接線都有
就打算寫各個顯示接頭的評測
如今
就來寫個VGA / DVI / HDMI / DisplayPort 4代電腦顯示接頭大亂鬥
評測基準
1.以我的MBP 15"來測試
2.開啓內建的9600GT 512mb顯示卡
3.所有的接頭都轉成Mini DisplayPort
4.測試螢幕為U2711
5.顯示卡部包含聲音輸出，所有只測試影像部份
6.本次測試，不管所謂的理論值，因為哪是理論
7.因為我的螢幕為16:9，所有可能無法顯示16:10的數值
首先
是我的MBP
接下來

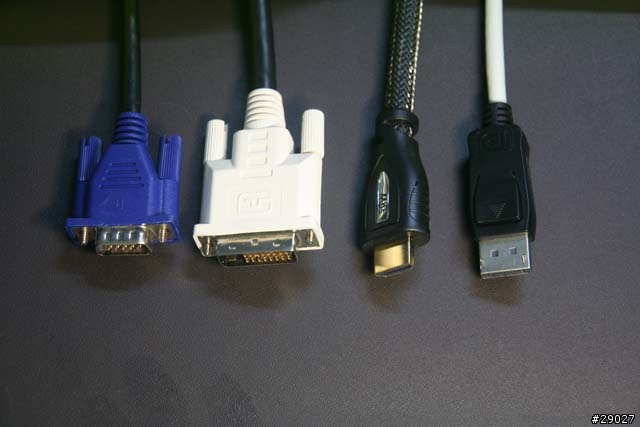

4代接頭排排站
由左到右分別為VGA / DVI / HDMI / DisplayPort

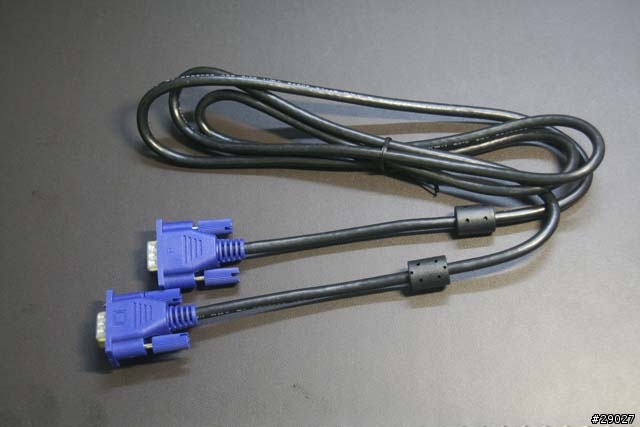

首先是VGA線
Dell送的

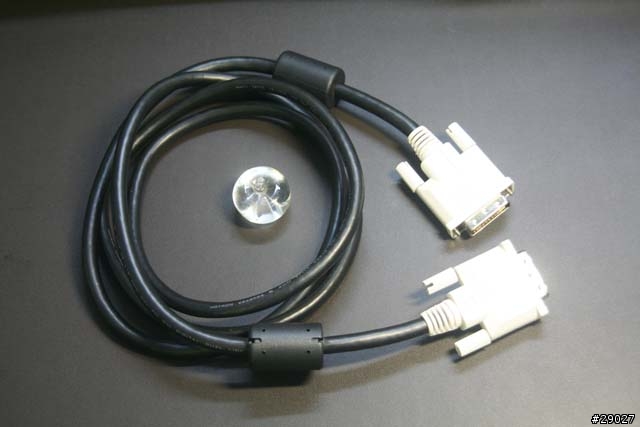

DVI線
此DVI線支援Dual-Link
Dell送的

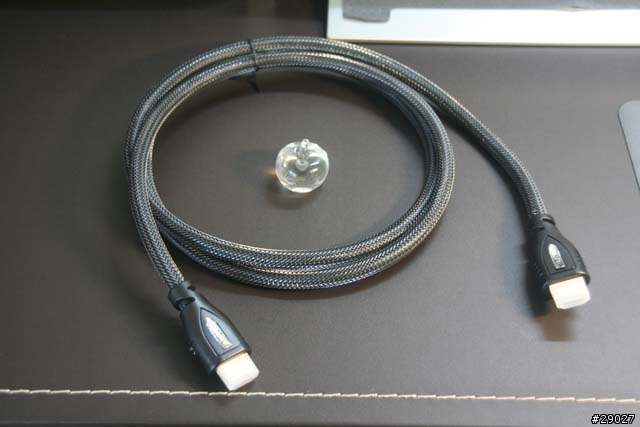

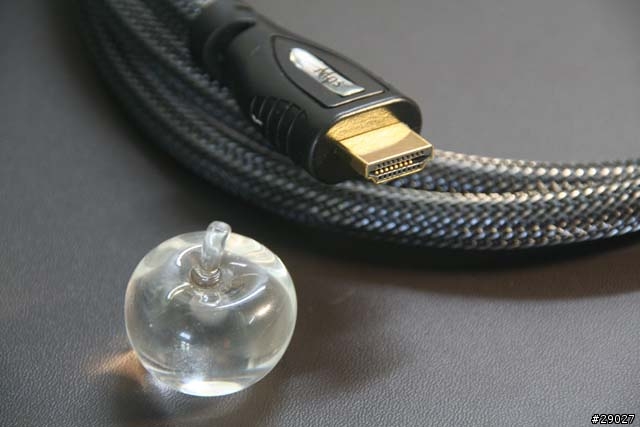

HDMI線支援1.3版
接頭鍍金/99%以上銅線
電子街門市購得

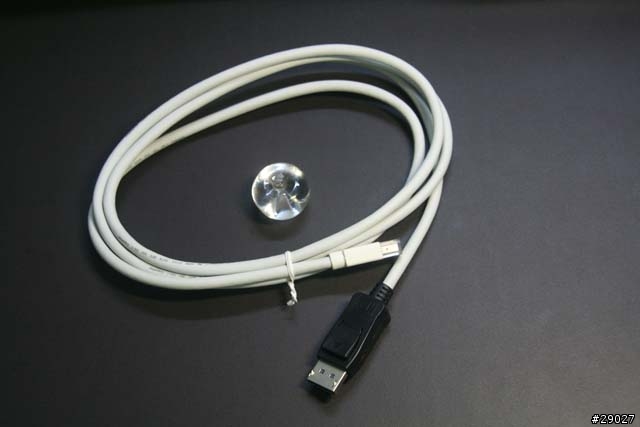

Mini DisplayPort to DisplayPort
網路上購得～
接下來是輔助線材
因為MBP是Mini DisplayPort
所以要轉接

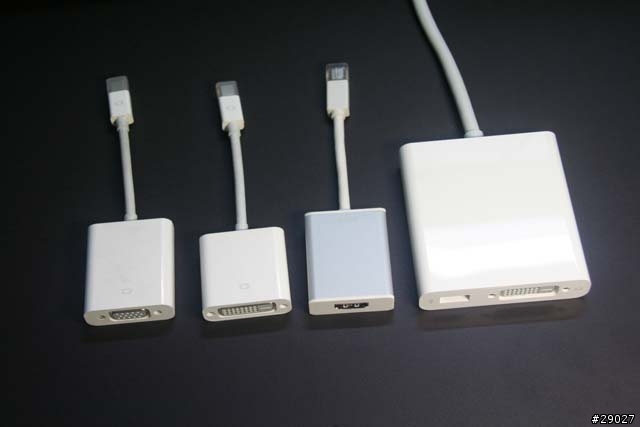

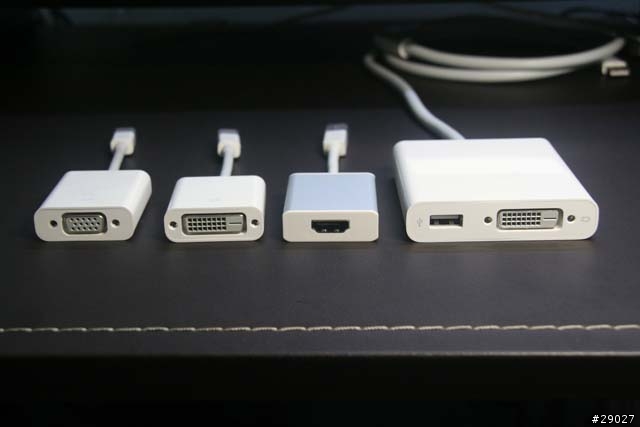

由左到右分別為
Apple Mini DisplayPort to VGA
Apple Mini DisplayPort to DVI
Moshi Mini DisplayPort to HDMI
Apple Mini DisplayPort to Dual-Link DVI
因為已經有Mini DisplayPort to DisplayPort線材
所以沒有額外的DisplayPort轉接線
換個角度來一張
一眼就可以看出所有接頭
比較特別的就是DVI 與Dual-Link DVI長得一樣
但是等一下就會不一樣啦
Round 1
首先打頭陣的是VGA

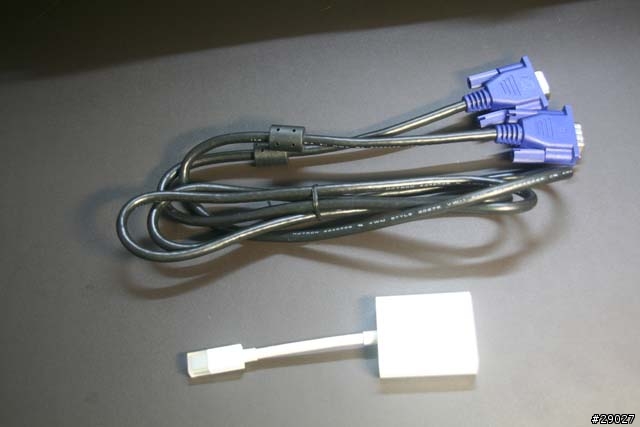

VGA線材與轉接頭

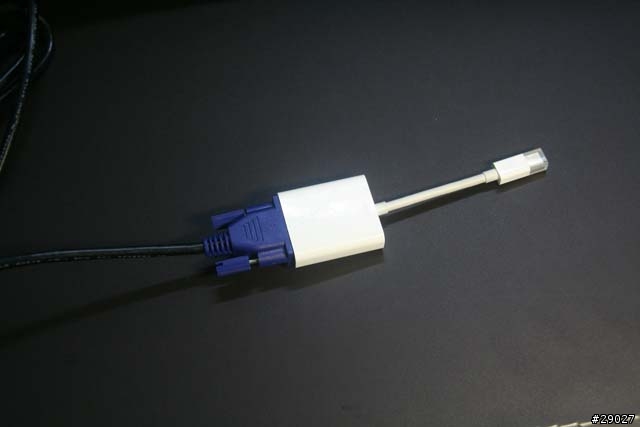

兩者合體

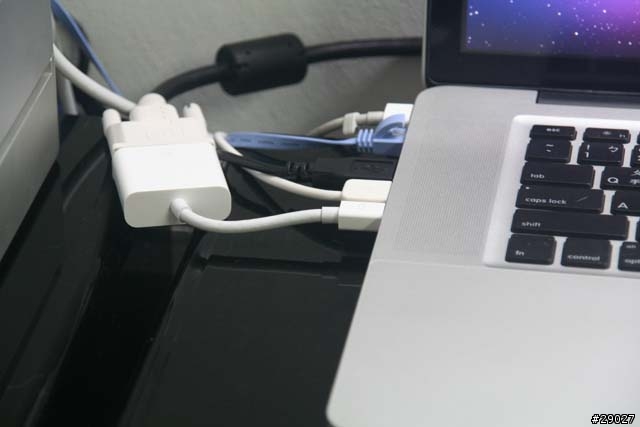

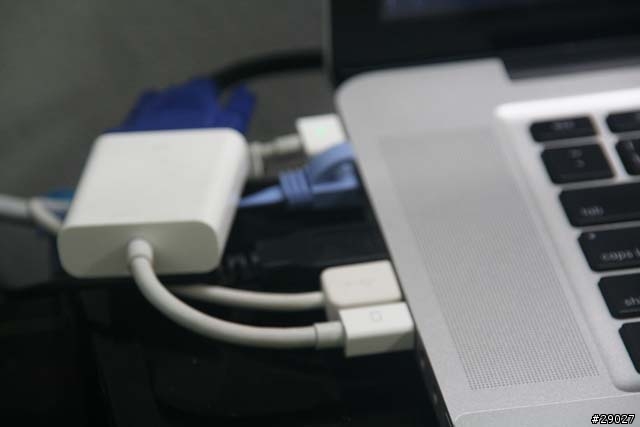

接上MBP
在電腦上顯示的最高解析度為2048 x 1152
無法上到2560x1440

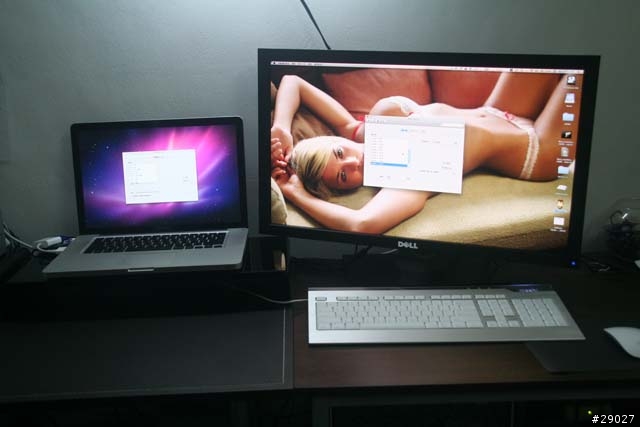

整體外觀
Round 2
換DVI登場

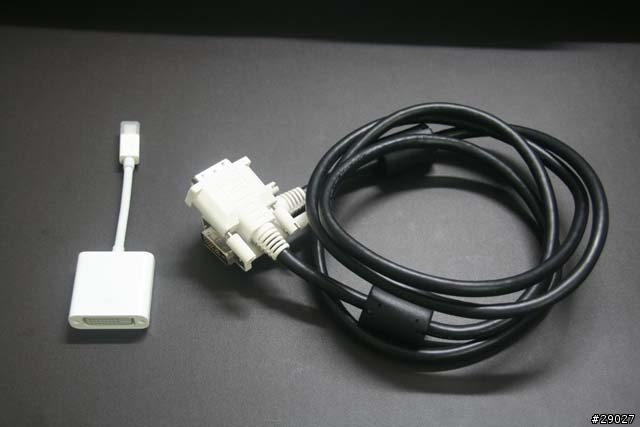

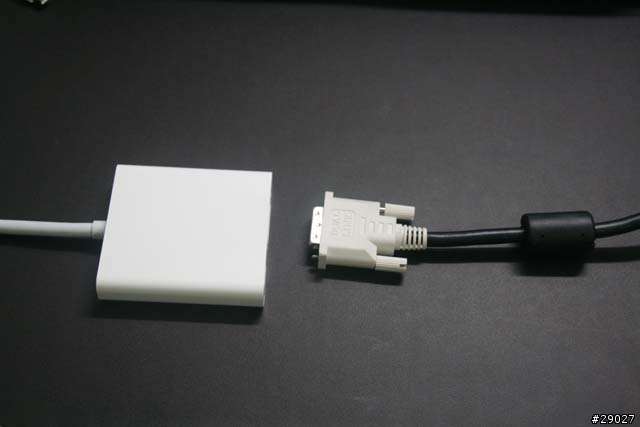

DVI傳輸線與轉接頭
此轉接頭為Single-Link DVI

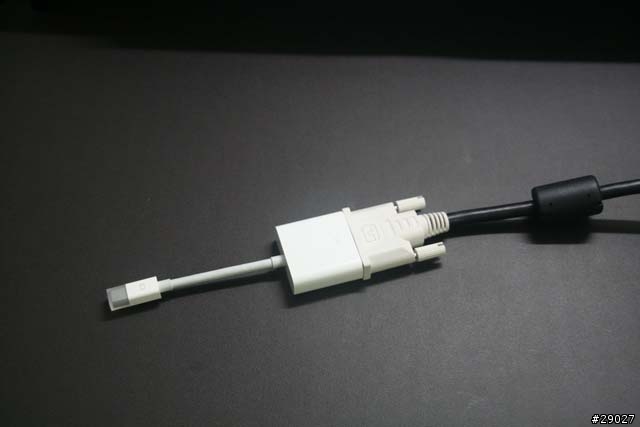

連接線與轉接頭合體
接到MBP
在電腦上顯示的最高解析度為1920 x 1080
無法上到2560x1440

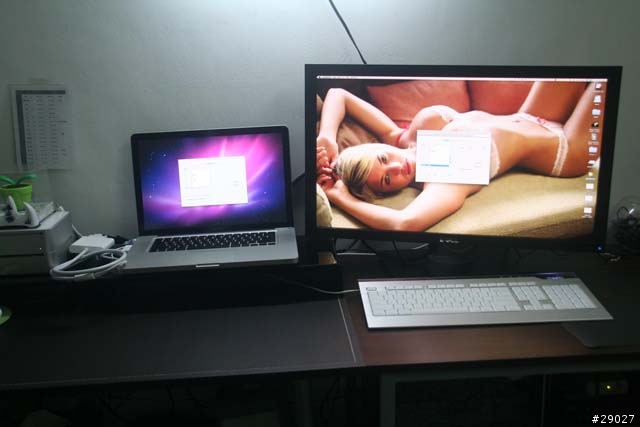

整體外觀
Round 3
還是DVI
不過這次是Dual-Link DVI轉接器

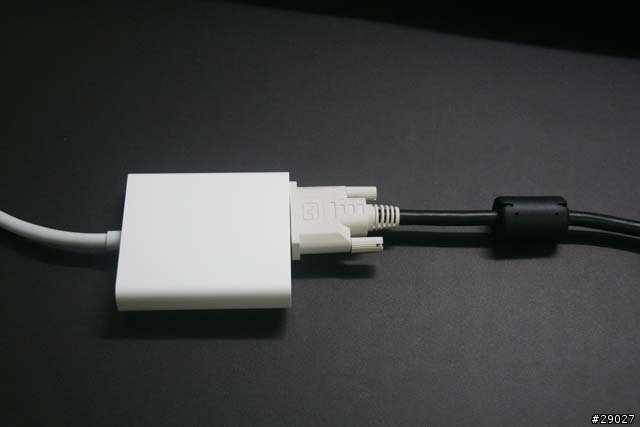

與轉接線合體

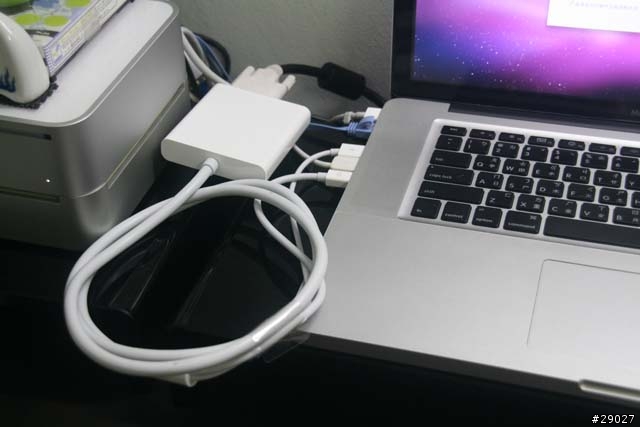

連接上MBP
在電腦上顯示的最高解析度為2560x1440

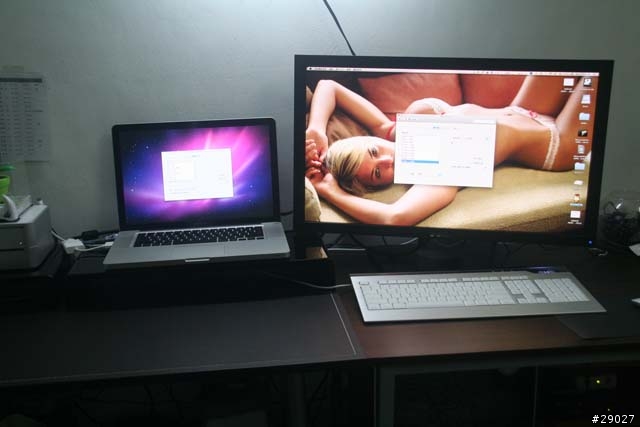

整體外觀
Round 4
換最近最夯的HDMI上陣

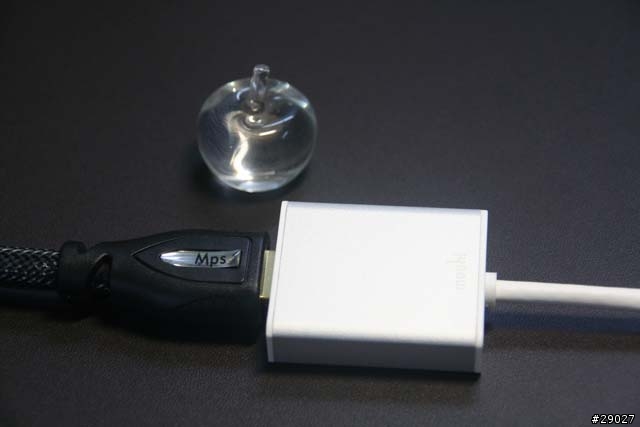

與轉接線連接

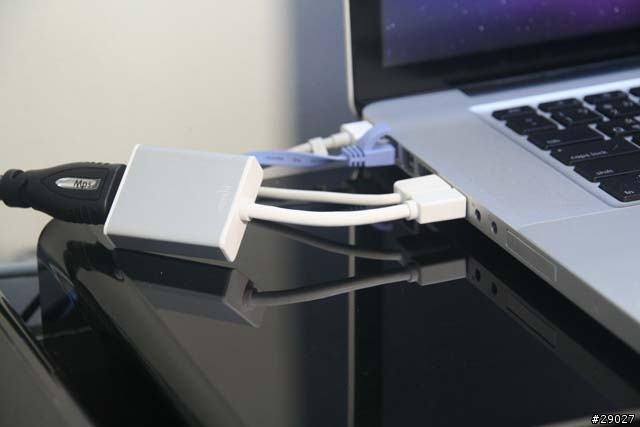

接到MBP上

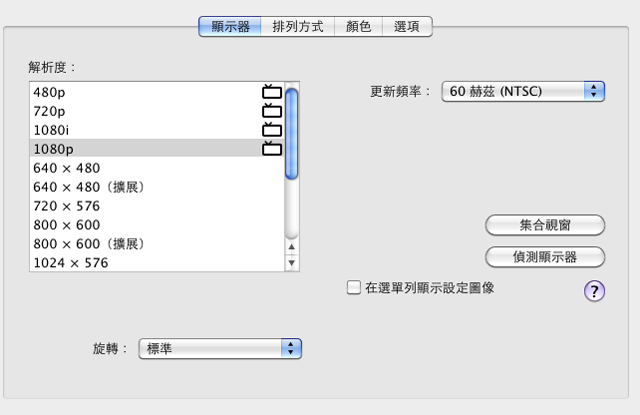

在電腦上顯示的最高解析度為1920 x 1080
無法上到2560x1440
整體外觀
Round 5
最後上場的是DisplayPort
因為已經直接是Mini DisplayPort to DisplayPort
所以無須轉接

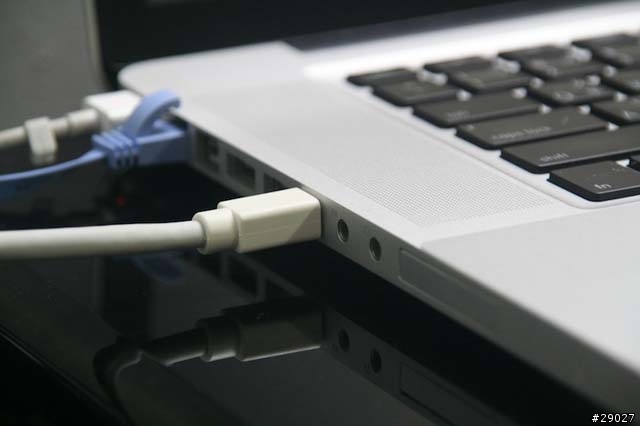

直上MBP

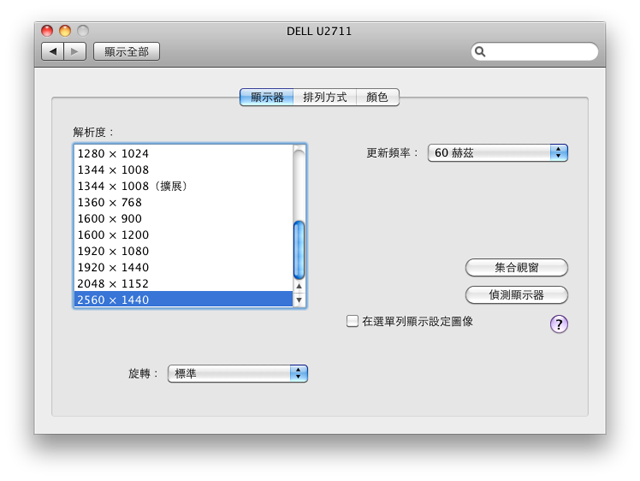

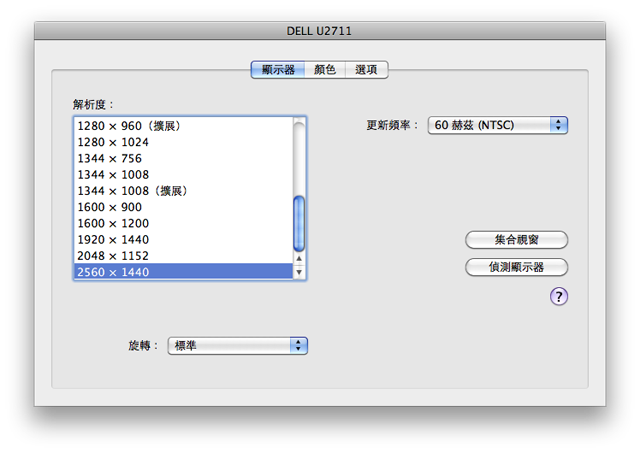

在電腦上顯示的最高解析度為2560x1440

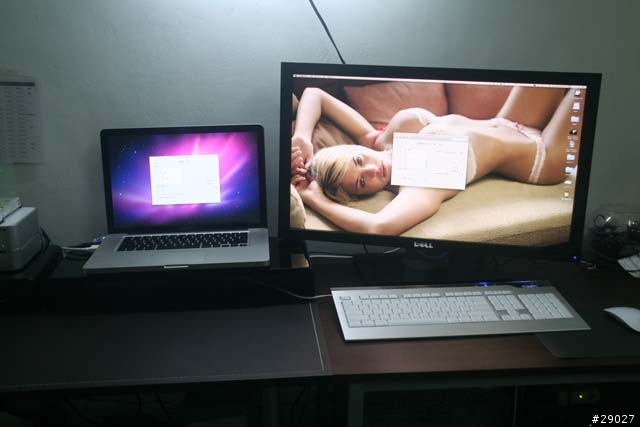

整體外觀

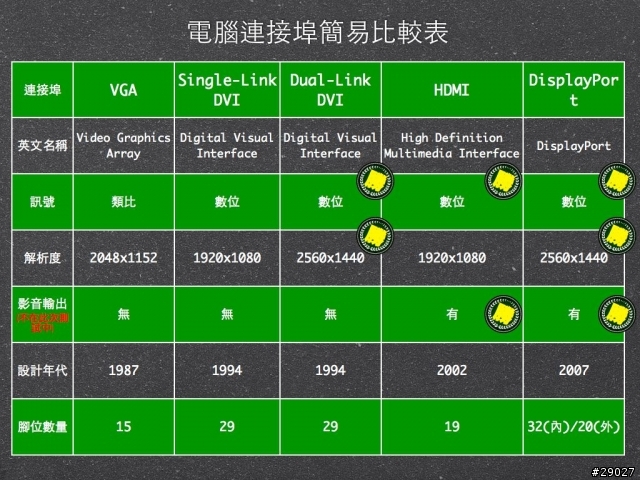

經過上列的測試
小弟得到下列的簡單比較表
以上簡單的評測
提供給各位做參考
本文同步發表於C+Style玩物誌
