請問吊隱式冷氣出風口設計

各位板友大家好

這幾天在裝潢新家冷氣(日立吊隱式)做了之後發現出風口似乎沒有完全利用到天花板所開出來的開口
想要問一下下面客廳這張圖裡
整個開口約有240公分寬
但看起來冷氣出風口大概只有80公分這樣是合理的嗎?
還有右邊那個是回風口嗎? 出風回風設計在相鄰的兩個地方這樣不會把吹出來的冷氣吸進去嗎?
(其實吊隱式冷氣室內機後方的看起來像抽風氣狀的東西下面有開一個孔還是說這個孔才是回風的地方?)
如果右邊這是回風口
回風口是否要裝濾網呢?
是否要把出風口左邊的洞封死呢? 回風口右邊的洞封死呢?
請問吊隱式冷氣出風口設計

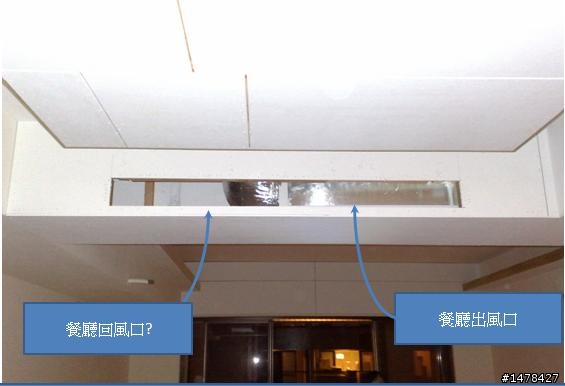

下面這張是餐廳的出風口
看起來就好像比較正常因為看來是一半出風一半回風(不過還是要問一下這樣OK嗎? 還有是否回風口也要裝濾網?)
請問吊隱式冷氣出風口設計

2009-12-13 2:21 #1

文章關鍵字

冷氣風口設計

chiahung050427

39分

2樓

chiahung050427

個人積分：39分

文章編號：16396387

現在很多的設計公司因應業主的要求

會把出風口回風口設計在一起

會不會影響冷度當然會

一吹出來旁邊就被吸回去當然會影響

那為何還這樣做? 因為很多人都不能接受天花板一塊回風網板在那影響美觀

樓主要在線形迴風的地方加裝迴風網 , 要注意以後清洗的問題

出風口風口罩的大小取決於設計該處的出風量

ysc_kyy

2499分

3樓

ysc_kyy

個人積分：2499分

文章編號：16398545

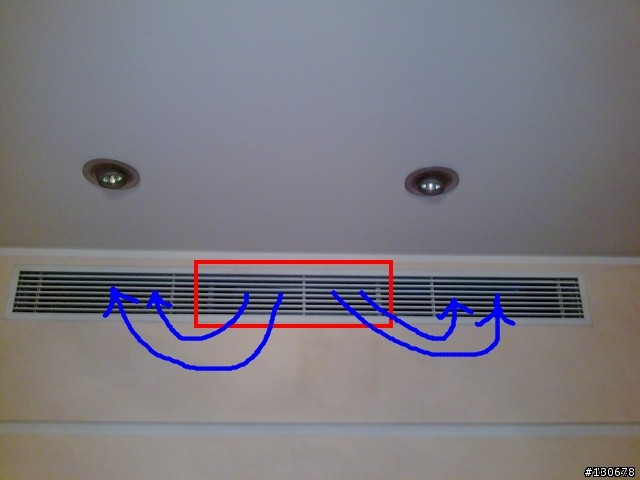

這又是一個以美觀為考量的空調系統，這樣的配置會發生「短迴路」現象，導致空調效果打折扣：

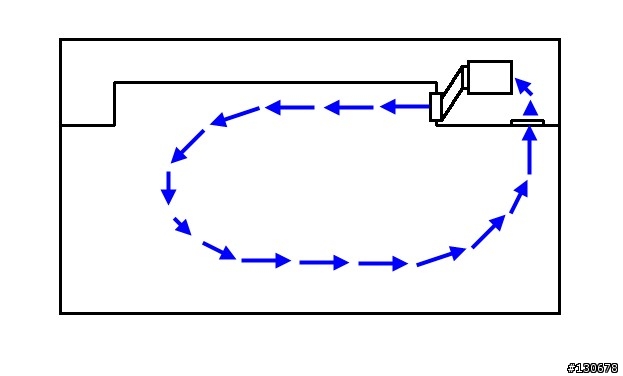

側吹正確回風應該是這樣：

之前有網友整理出空調安裝常見問題文章，請參考：
http://www.mobile01.com/topicdetail.php?f=168&t=988365

Johnny.DS

12分

4樓

Johnny.DS

個人積分：12分

文章編號：16400841

　以吊隱式室內機來說迴風口設置在鼓風機下方是比較適當的作法，
冷房效率會相對提高，又可將迴風口兼維修口使用，一舉兩得。
　而同向出迴風就真的不建議，除了冷房效率降低外清濾網還得將整支出風口拆下，
而同向迴風雖說看不到其他迴風口，但總要維修口吧，而那維修口反而更醜，
在白色平坦的天花板一眼就看到那維修口的一圈黑縫隙.....看起來更不協調。

吊隱式還需注意以下幾點：
1.排水的洩水坡度，而排水管最好要配"透氣管"，再包覆防冷凝水。
2.遙控器的感應器位置，遙控接收器除了是搖控外還要負責部分感溫，
　所以不能離出風口太近，太近感溫會有誤差，位置最好是在迴風口附近，
　迴風至吊隱機的空氣溫度是比較準的（吊隱機內部還是有感溫器），
　但還要兼顧遙控的便利性。
3.保溫風管能多短就多短，冷氣消耗會減至最低，若是長度避免不了，
　至少風管要在最短距離內順著轉大彎或直線配置。
4.雖說吊隱機能多口出風但最好控制在兩口左右，出越多口損耗越多，
　而風管直徑也盡量大點，損耗也能降低，也不容易有出風聲。
以上是以大金吊隱為例（有誤請指正）

任意門1201

6分

5樓

任意門1201

個人積分：6分

文章編號：16405268

Johnny.DS wrote:
　以吊隱式室內機來說...(恕刪)

所言極是~~
沒辦法~空調專業總是屈就在室內設計考量之下~
一切好看為準~
冷氣吹不冷~~那就加大嘍~~

mariochen

0分

6樓

mariochen

個人積分：0分

文章編號：46251982

請問johnny大大您這張施工圖有作為修孔嗎？謝謝

影想吹冷氣

887分

7樓

影想吹冷氣

個人積分：887分

文章編號：46254528

　給niccy

　木作開的出風口有240cm，這是設計美觀的考量。
　冷氣出風口有80cm，有時候我們做到100cm，這是實際冷氣的出風範圍，
　目前為止的敘述的都是正確的。

　冷氣要出風也要找地方迴風，出風與迴風之間距離拉得越大，室內的冷房循環範圍才大。
　而冷氣會找好吸的地方當迴風。
　以提供的照片來說，內機看起來靠左放置，那冷氣容易從出風口左邊這邊來迴風。
　而出風跟迴風如照片這樣靠這麼近，出來的風又被冷氣吸到，也就是所謂的"短循環"
　冷氣會判斷說空間溫度已經足夠，而減少冷氣的供應，出來的症狀就是空間不夠冷。

　餐廳的冷氣不知道是否也是客廳這台冷氣來顧，如果不是，那餐廳這張也會是明顯的短循環。

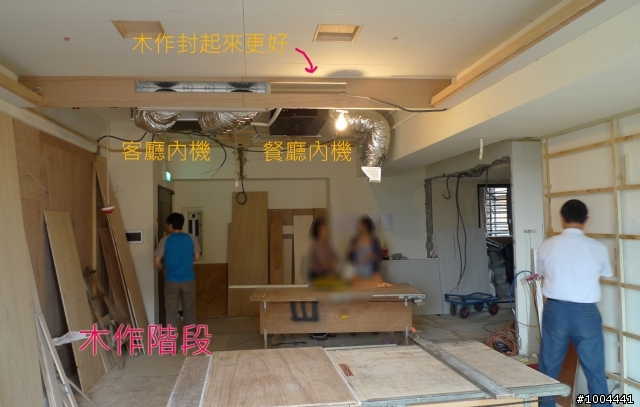

　基本上我會建議除了迴風的位置要設的適當，出風以外的範圍也要用木作封起來會更佳。
　確保冷氣從適當的範圍迴風，不要有短循環的機會。

　假如可以提供天花板圖，大概可以進一步再做出規劃的建議。
　另外一般我們製做的出風口，在實際出風範圍以外的部分，我們會加上黑網，因為都可算迴風範圍。

　給Johnny.DS

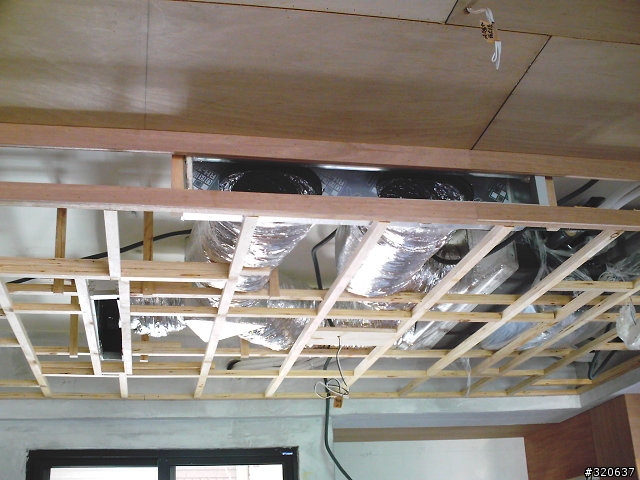

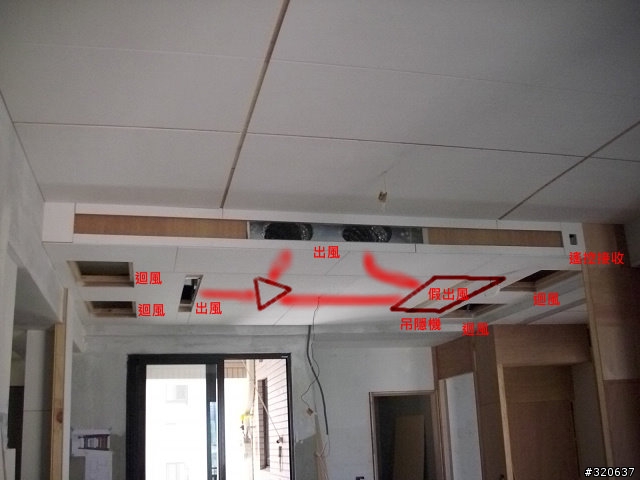

　第二張木作已封板的照片，最左邊的兩個迴風口是沒有必要的。
　若那邊有實際在迴風，則左邊的出風容易被吸回造成短循環。
　以照片來說，機器在右方，右下方已經有兩個迴風口，就很足夠了。
　左邊乾脆把出風拉到更左邊，左邊兩個迴風口撤掉，
　這樣出風與迴風距離拉開，也就加大室內的冷房循環。

　而正面的出風旁邊有用木作封起，確保冷氣從適當的位置迴風(右下)，這點就是很正確的做法。
　而右邊的兩個迴風口，應該也算是冷氣的維修口了。

　

　給任意門1201

　雖然說冷氣的規劃需要遷就室內設計，但還是需要盡量朝雙贏的方面來做協調。
　加大冷房能力當然也是個辦法，但等於是要業主埋單。
　理想狀況就是在不影響室內設計的美觀下，冷氣能夠順利施工，冷房效果也可以達到囉。

--
　

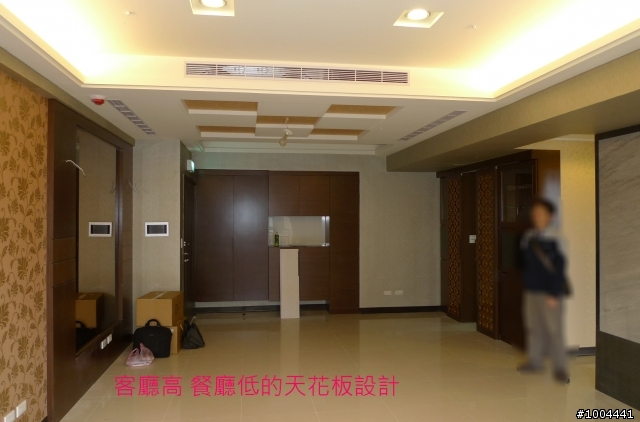

　我這邊有個狀況有些類似的案件紀錄。

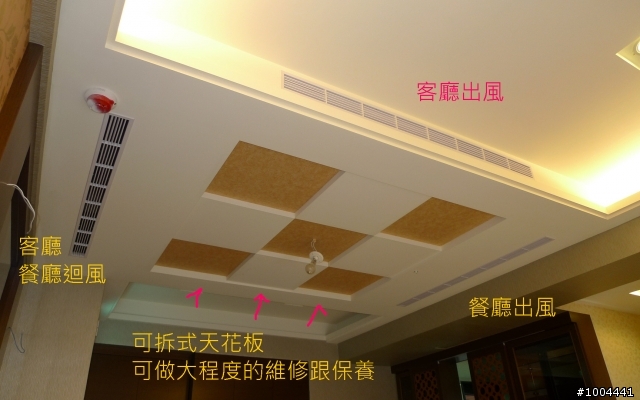

　客餐廳坪數較大，我是以大金兩台吊隱機型做規劃。

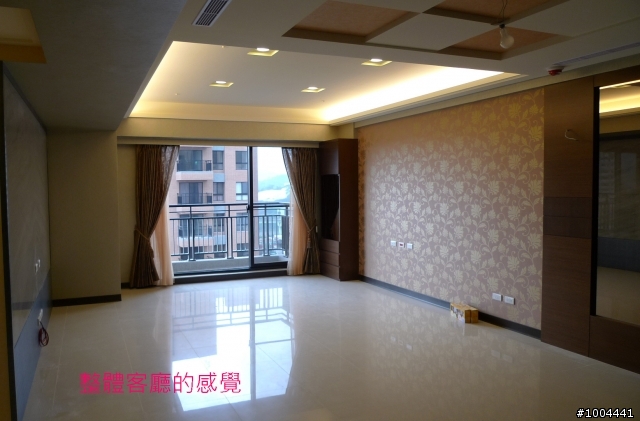

　客廳吊隱機直接對著客廳做出風，冷房效果直接，且出風大致可以送到靠客廳窗戶這。
　餐廳也算直接下吹，出風的效果應該都不錯。
　而共用靠大門口側這邊下迴風，拉大整個空間的出風與迴風距離，冷房循環的效果較佳。
　
　設計師對餐廳處的天花板做了特別的設計規劃，一塊塊的天花板是可以拆下來的。
　不只是可以做小維修，機器壞掉的話要整台換掉都是沒問題的。

　還有一個地方也值得討論一下。
　客廳的出風口這邊，設計師並沒有規劃間接照明。
　假如這邊有間接照明，或多或少是會對效果有影響的，這個也只能盡量再去協調了。
　當有間接照明時，出風口可能要做高一些，間接照明則希望能做的矮一些，短一些，盡量避免影響出風。

　

　影

　ps. 真抱歉回文了才發現這是舊文章了 ^ ^a
　

影 - 竹北星明光

sportsw

1346分

8樓

sportsw

個人積分：1346分

文章編號：84901366

你好、看到你以前的舊回文想請教一件事情。

目前家中吊隱式冷氣的出風、回風口的確就是這種設計，而維修孔則是在右側的天花板上(出風口在有燈槽的天花板上)，如果依照你的建議把回風口改在維修口上的話是不是把既有回風口封起來、再把維修口的木板改成通風的口(柵欄)?

另外，現在疫情嚴重，家中又是一對多的吊隱式冷氣，這樣是不是很容易萬一有人確診(EX:無症狀確診者)的時候把另一個房間的病毒吹進其他的房間裡?

謝謝

ysc_kyy wrote:
這又是一個以美觀為考量的空調系統，這樣的配置會發生「短迴路」現象，導致空調效果打折扣：

側吹正確回風應該是這樣：

之前有網友整理出空調安裝常見問題文章，請參考：
http://www.mobile01.com/topicdetail.php?f=168&t=988365

網路流氓的習性-多重標準+自私邏輯遮掩現實+加油添醋無限上綱+沒有品德，眼不見為淨。

ysc_kyy

2499分

9樓

ysc_kyy

個人積分：2499分

文章編號：84901725

sportsw wrote:
你好、看到你以前的舊(恕刪)

迴風如何改要看現場條件，只以文字敘述無法給建議。

一對多吊隱並不會造成各室空氣互相流動，因為室內分機跟主機之間是走冷媒，不會有空氣相通的問題。

要注意的是各房間隔間牆是否到頂？天花板內是否相通？

sportsw

1346分

10樓

sportsw

個人積分：1346分

文章編號：84901832

謝謝，那這樣回風口的用意是在哪啊?

不是說冷氣都是室內循環嘛? (少有機種可以交換外頭的空氣)

ysc_kyy wrote:
迴風如何改要看現場條件，只以文字敘述無法給建議。

一對多吊隱並不會造成各室空氣互相流動，因為室內分機跟主機之間是走冷媒，不會有空氣相通的問題。

要注意的是各房間隔間牆是否到頂？天花板內是否相通？
