請教01的各位高手們!! 吊扇燈具分段式開關如何安裝?

小弟今天自己DIY拆吊扇燈具
想說換個分段式開關
原本的只能三燈全亮、全滅
所以特地到特力屋買了分段式開關
拆開來才發現，跟想像中的不一樣

拍了幾張內部的照片，有黑色兩條綠色一條線，其餘白色線接進燈座裡面
請教01的各位高手們!! 吊扇燈具分段式開關如何安裝?

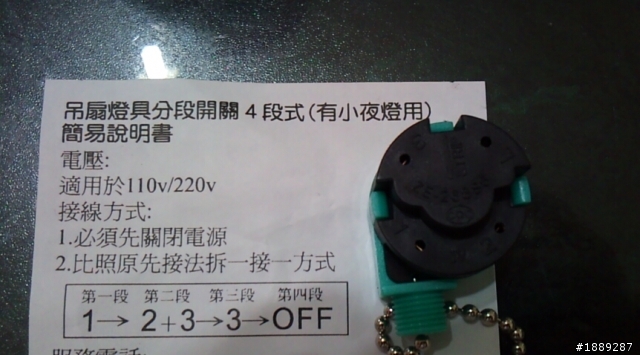

分段式開關，各孔編號為 1 2 3 L
請教01的各位高手們!! 吊扇燈具分段式開關如何安裝?

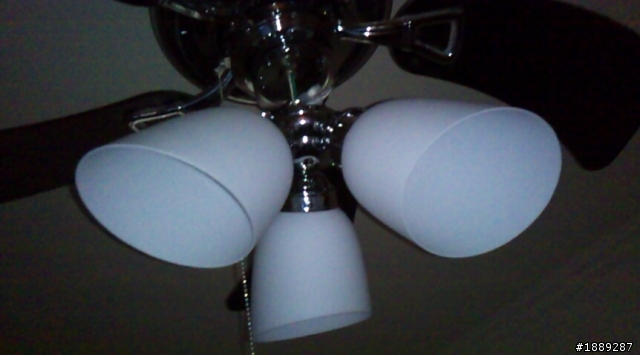

原本的燈具外觀

弄了將近一小時還是搞不太懂!!
還有上網找了一下，發現都搞不太懂..
所以上來請問各位高手們幫小弟解決這個問題!!
切燈需求希望能切換成

1燈亮 2燈亮全亮全熄

謝謝大家!! 打擾了!!

2012-08-19 15:02 #1

文章關鍵字

高手們燈具開關 01

k1140097

116分

2樓

k1140097

個人積分：116分

文章編號：37877137

請勿觸碰 wrote:
小弟今天自己DIY拆...(恕刪)

請說明你的點燈需求是什麼,才能幫你

請勿觸碰

0分

樓主

請勿觸碰

個人積分：0分

文章編號：37877399

k1140097 wrote:
請說明你的點燈需求是...(恕刪)

希望能切換成

1燈亮 2燈亮全亮全熄

謝謝!!

yuchad

56分

4樓

yuchad

個人積分：56分

文章編號：37877480

一盞燈都有兩條線
三盞燈有六條線
另外應該會有兩條線是從天花板下來的
這樣不包含你的分段開關以及吊扇的部分全部要有八條線
若是還有小燈等就再往上加

六條線接到電燈裡面
三黑三白

三條黑的都接去天花板裡面那條黑的(也許是黑的，摸看看沒被電到的那一條)

也就是所謂的地線，或是水線
天花板裡面有電的那一條
接到你的分段開關上面的電源IN
照理來說分段開關因該會有三至四條線
另外的幾條線要接到電燈的白線上面
至於哪一條要接哪個燈
請詳閱分段開關的說明書
因該會有貼紙貼在開關上
或是他的包裝上才是

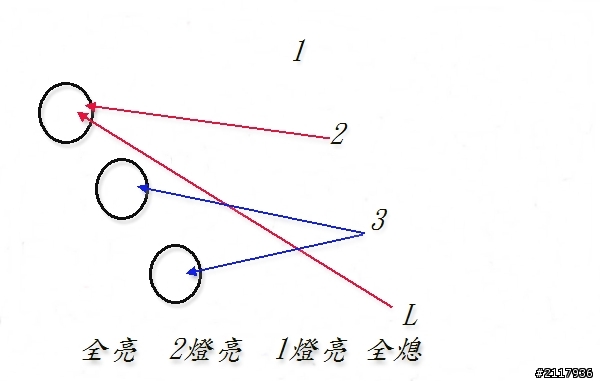

喔喔抱歉我看看說明的圖了

你這樣試試看
把 A燈的白線分成Y型
分別接1 跟 2
然後把B C兩燈的線都接去 3

也就是開到開關1 的時候 A燈會亮
開到開關2 的時候 ABC燈會亮
開到開關3 的時候 BC燈會亮

這樣就可以達到你的目的了

請勿觸碰

0分

樓主

請勿觸碰

個人積分：0分

文章編號：37878658

yuchad wrote:
一盞燈都有兩條線三盞...(恕刪)

感謝大大的幫忙!!!

因為我的燈具一開始有請人幫忙裝好
所以原本的線牽下來是
黑綠白三條

白一條接下來分成三條連到 ABC燈
黑一條接下來連到原本的開關O，然後從另外一孔X出去分成三條連到ABC燈
綠一條接下來固定在燈座底

原本接這樣會全亮全滅

我照您的方法去接，已經接成功了!!!

謝謝大大麻煩您了!! 100分
