小弟面臨舊屋要翻修的情況,有關一些結構的問題想請教
我在站內搜尋結構二字可以看到很多人跟我想問的一樣就是家裡的牆能不能打的問題
但每個人家中的情況不同所以也沒辦法一體適用
爬文後大概可以知道與結構有關的牆面有分承重牆和剪力牆
找過設計師設計比較喜歡的空間規劃是需要動到一些牆面,設計師說得很輕鬆室內牆面都可以打
但又有泥作師傅建議不要打
房子是約二十年七層樓的電梯公寓一層三戶,另兩戶位於下圖大門牆面下方
有申請過竣工平面圖,原始設計與目前空間略有出入
主要是前屋主改過空間,但我們已先拆除木作及隔間牆。
幾個問題:
1.申請當初的建築執照檔案圖說(原圖)複印，可以從圖中看得出來牆面是否具有結構作用?
(如果由專業人員依圖來看的話)
2.建築執照圖說有包含哪些圖面(正式名稱)?建築圖?配筋圖?
3.以下示意平面圖,藍色部份是否可以打掉?為了有效利用天井像陽台的空間和擴充浴室
(或者有人有其它的想法可以滿足上述需求)
說明:
紅色為樑,中間有一長樑慣穿但比起短樑又不是很粗,而且此樑下方無柱。
(經檢視竣工圖,我所謂的短樑應該是貫穿整個樓層平面,所以才更粗大)
相連接的牆面是切齊此長樑的邊緣而不是正中間。
柱位可能不是非常準確,主要是兩個陽台角落忘了是否有柱已由竣工圖確認有柱。
更新圖面漏了兩支樑
先感謝大家的任何討論及建議,謝謝。
***補充***
附上竣工圖再給大家看看好了
另附上照片
平面圖右側的牆面依設計應該是不必動到

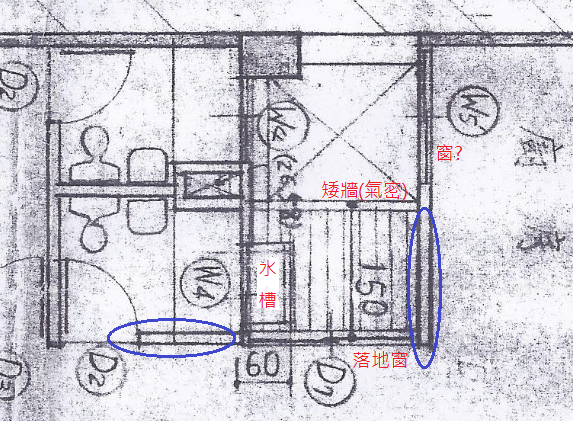

現在天井及廁所的空間利用是最大重點,放大天井附近空間竣工平面
